數字融合總線報警主機使用說明書

一、產品簡介

數字融合總線報警主機是一種安全警報用的設備，用于監測在特定區域內發生的安全問題。系統采用總線、網絡或無線結構，將前端傳感器（如緊急按鈕、門磁、紅外探測器、煙霧探測器等）連接在一起，并與控制中心進行數據交換。

二、功能特點

1、主機內置8個有線防區，每個防區配備獨立接線端子，支持設置為常閉、常開或10K電阻三種輸入模式。

2、可通過RS485通信接口或IP網絡接口擴展256個總線設備或128個網絡設備，系統最大可支持2048個防區。

3、支持AMS無線系統，可學習并接入128個AMS無線防區（無線防區與通信接口1下的設備共用設備地址）。

4、可管理256個聯動輸出設備，每個設備最多支持16路輸出，系統整體最高可實現4096個聯動繼電器輸出。

5、每個防區最多可聯動8個輸出，聯動屬性和時間可靈活設置，支持視頻聯動、電子地圖聯動及現場聯動等功能。

6、最多支持接入17個鍵盤，包括1個主鍵盤和16個從鍵盤。從鍵盤可通過RS485總線或IP通信接入，各鍵盤可獨立對所轄設備進行布防、撤防及報警顯示等操作。

7、最多可連接16個LED顯示屏，支持報警信息聯動顯示，并可擴展語音播報功能。

8、具備兩路RS485通信接口，每路通信距離達1、2公里，最大可擴展至4、8公里。

9、帶有一路IP網絡接口，支持同時連接4個獨立IP接警中心。

10、配備一路Micro Type-C接口，支持通過Type-C線纜對主機進行升級。

11、內置兩路報警輸出：一路帶故障檢測功能的警號輸出，另一路支持有源/無源自定義的報警輸出。

12、支持外接4G通信模塊，實現電話與短信報警通知，并支持通過短信遠程進行布防/撤防操作。

13、可設置8組用戶接警電話號碼和8組接警短信號碼。

14、支持自定義主機名稱，4G模塊支持語音轉換功能，報警電話通知時可播報主機名稱。

15、  支持通過Web頁面或鍵盤進行參數配置，可通過Web實時查看前端設備狀態、4G模塊及IP接口運行狀態。

16、支持通過Web頁面遠程對主機進行布防/撤防操作。

17、具備一鍵搜索功能，可快速添加RS485總線設備及IP設備。

18、支持外接打印機，可實時打印主機狀態信息，防止報警和操作數據篡改。

19、支持自定義防區名稱，可使用任意漢字或字符，每個防區名稱最多支持7個漢字。

20、支持500個分區管理，可在分區模式下將2048個防區靈活分配至各分區，主鍵盤支持對各分區獨立操作。

21、具備273個密碼管理權限，包括1個安裝員密碼，每個鍵盤支持8個布防密碼和8個布撤防密碼。

22、支持定時布撤防功能，17個鍵盤均可獨立設置6組定時布防和6組定時撤防時間。

23、可存儲5000條報警記錄和5000條操作記錄，支持?jǐn)嚯姳４妫赏ㄟ^Web讀取或?qū)С鲇涗洝?/span>

24、具備自動校時功能，在連接IP中心時可自動與中心軟件同步時間。

25、支持通過鍵盤密碼、遙控器、中心軟件、微信公眾號或短信方式對主機進行布防/撤防。

26、帶有一路蓄電池接口，具備智能充放電管理功能，支持防反接、過充過放保護；市電中斷時自動切換至電池供電。

27、支持市電斷電報警功能，具備交流斷電檢測、系統欠壓檢測、電池故障檢測及警號故障檢測。

28、支持防拆報警功能，并可選擇開啟或關閉該功能。

三、技術參數：

供電電源：開關電源，輸入：AC220V，輸出：DC24V

工作電流：待機狀態：180mA ；報警狀態：500mA

主機功耗：≤24W

輔助輸出：DC12V 700mA

警號接口：DC12V 700mA

報警輸出：可設置有源輸出（ DC12V  700mA ）或無源輸出（常開）

防拆開關：1個，支持防拆報警

RS485總線通信接口：2個

Micro Type-C 接口：1個

網絡接口： 1 個 RJ45 網絡接口，兼容 10M/100M 以太網速率。

通信方式：UDP

工作溫度：-10℃~55℃

工作濕度：10%~90%RH

外殼尺寸：335mm*275mm*80mm

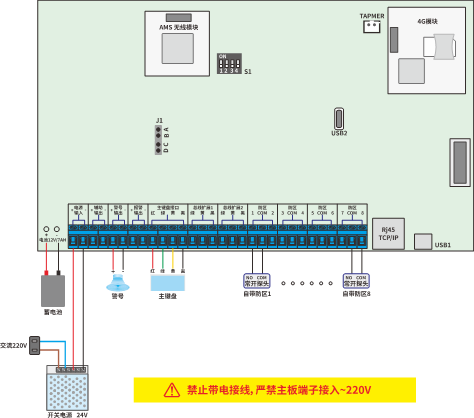

四、主板示意圖

五、主機接口說明（見上圖，從左到右）

1、主機蓄電池接口說明

【蓄電池接口】正極接蓄電池的紅線，負極接蓄電池的黑線。

市電正常時，主機由DC24V電源供電；當市電停電或故障時，主機自動切換到蓄電池供電。

支持蓄電池欠壓告警：蓄電池電壓低于11.2V時欠壓告警。

2、主機電源輸入接口說明

主機標配開關電源，開關電源采用 220V交流輸入，支持DC24V\2A直流輸出，給主機供電。

將開關電源的 DC24V 正負接到【電源輸入接口】。

3、主機輔助輸出接口說明

主機支持一組 DC12V  700mA 的直流輔助電源，一般可用作給主機附近的報警器供電。

4、主機警號輸出接口說明

【警號輸出接口】可接警號，支持 DC12V 700mA 有源輸出，報警時輸出，撤防或消警時停止輸出。

5、主機報警輸出接口說明

【報警輸出接口】可通過“J1跳針”設置有源輸出（ DC12V  700mA ）或無源輸出（常開），默認為有源輸出。

 報警時輸出，撤防或消警時停止輸出。

6、主機主鍵盤接口說明

【主鍵盤接口】可以連接主鍵盤和一路總線打印機。

接主鍵盤時，將【主鍵盤接口】的紅、綠、黃、黑對應接主鍵盤的紅、綠、黃、黑。

7、主機總線擴展口1、總線擴展口2 接口說明

【總線擴展口1、總線擴展口2 接口】為主機兩路 RS485 總線接口，可以連接總線防區擴展模塊、聯動模塊、從鍵盤、 LED 屏等設備。

【總線擴展口1、總線擴展口2 接口】的綠為 485 正極，黃為 485 負極，黑為 485 地。

8、主機板載有線防區接口說明

主機自帶8個有線防區，防區地址分別為1-127防區1、1-127防區2、......1-127防區8。

主機自帶防區默認為常開輸入，自帶防區可以設置常開、常閉和10K電阻三種輸入方式。

9、主機網絡接口說明

配備 1 個 RJ45 網絡接口，兼容 10M/100M 以太網速率。

通過網絡，主機可同時上報4個UDP中心。

通過網絡，主機可通過Web端調試。

10、主機USB接口說明

配備 1 個USB接口。支持通過USB接口升級主機。

六、防區類型及說明

屏蔽防區：此防區就地?zé)o效, 無論在什么情況下觸發該防區，只要一觸發就立即向中心報警，就地不會報警。

立即防區：布防后,觸發了立即防區，立即就地并向中心報警。

24小時防區：一直處于激活狀態，不論撤布防與否，只要一觸發就立即就地并向中心報警。

火警防區：一直處于激活狀態，不論撤布防與否，只要一觸發就立即就地并向中心報警。

求助防區：一直處于激活狀態，不論撤布防與否，只要一觸發就就立即向中心報警。

禁止：則該防區無效。

延時防區：布防后，若觸發了延時防區，只在所設定的進入/退出延時時間結束之后才會報警；在延時過程中進行撤防，會自動取消報警。但一個鍵盤只同時支持一個延時防區觸發，僅第一個觸發有效。

布防防區：該防區觸發，則該防區所屬的分區（鍵盤）進行布防操作。

撤防防區：該防區觸發，則該防區所屬的分區（鍵盤）進行撤防操作。

布撤防交替防區：該防區觸發，若該防區所屬的分區（鍵盤）處于布防狀態，則進行撤防操作；若處于撤防狀態，則進行布防操作。

先撤防后布防防區：該防區觸發，則該防區所屬的分區（鍵盤）進行撤防操作，再進行布防操作。

斷開所有輸出防區：該防區觸發，斷開所有輸出

清除顯示防區：該防區觸發，清除所有顯示

斷開輸出清除顯示防區：該防區觸發，同時斷開所有輸出和清除所有顯示

七、主機Web端配置說明

主機出廠的IP地址為“192.168.74.111”。

打開瀏覽器，在瀏覽器的地址欄輸入192.168.74.111（出廠IP地址）,回車可登錄Web頁面（登錄密碼出廠為admin123456）。

注：需將電腦的IP和主機的IP設置為同一網段，才可進行配置。

八、用戶常規操作說明（鍵盤操作）

1、系統布防命令

鍵盤布防：密碼(默認出廠為 123456)+【布防】鍵;

說明：操作正確后，主機蜂鳴器開始滴...滴...滴響，等主機延時布防時間(默認 10S)到，主機布防成功;

2、系統撤防命令

鍵盤撤防：密碼(默認出廠為 123456)+【撤防】鍵;

說明：鍵盤蜂鳴器長響 1 聲，主機進入撤防狀態;

3、系統消警命令

主鍵盤：密碼(默認出廠為 123456)+【▼#】鍵;

說明：系統報警時，輸入 123456+【▼#】鍵，可以使主機的警號停止報警， 同時鍵盤的蜂鳴器停止響。(注：只有 主鍵盤具備消警功能)

4、清除當前顯示命令

主鍵盤：密碼(默認出廠為 123456)+【 ▲*】鍵;

說明：主機報警后，鍵盤上會顯示報警過的信息。輸入  123456+【▲*】鍵 ，鍵盤屏幕上顯示的信息清除。(注：只有主鍵盤具備清除當前顯示功能)

5、鍵盤顯示說明

正常工作時，鍵盤顯示布撤防狀態;設備異常時，鍵盤會顯示異常信息(如設備故障);設備報警時，鍵盤會顯示 報警信息。

6、進入編程命令

主鍵盤：密碼(默認出廠為 123456)+【功能】鍵。

注：只有主鍵盤具備編程功能

7、退出編程命令

在編程界面，連續按【退出】鍵，返回到主界面即可。

注：不同型號的鍵盤，操作會存在一些差異。

九、主機編程說明

1、web編程說明：掃碼二維碼，獲取web編程說明

2、鍵盤編程說明

只有主鍵盤具有編程功能。

編程操作：密碼（默認出廠為123456）+【功能】鍵。

說明：編程模式下，若30秒之內沒有進行任何操作，系統將自動退出編程模式。

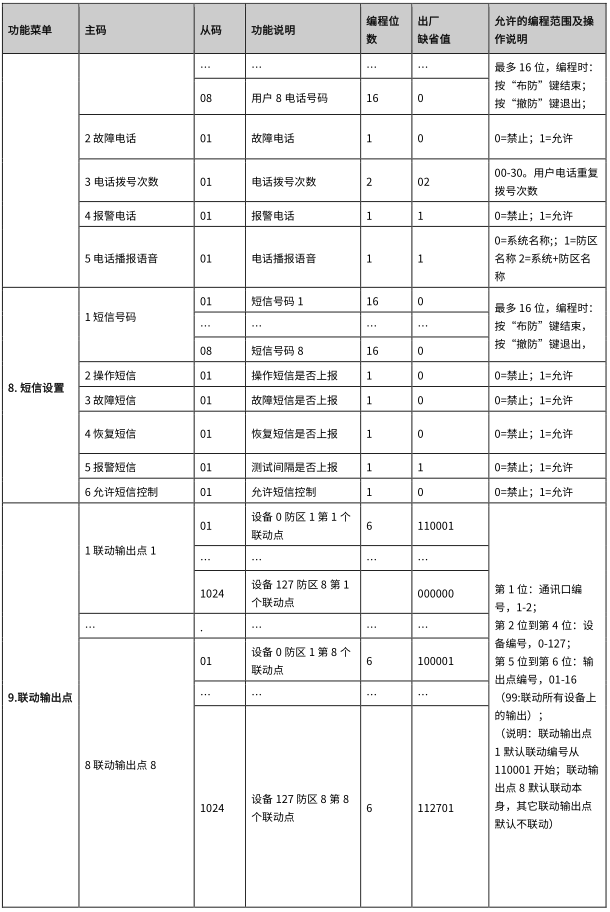

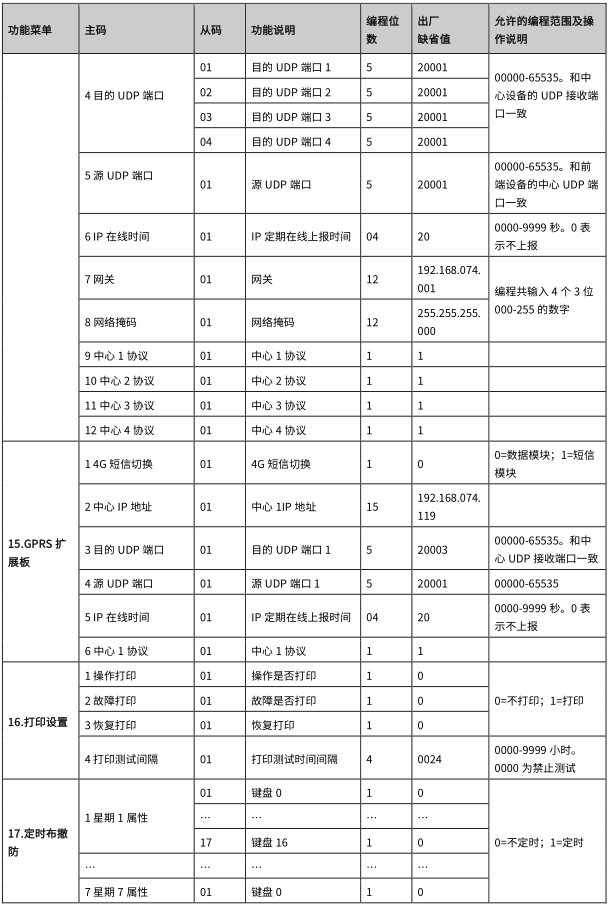

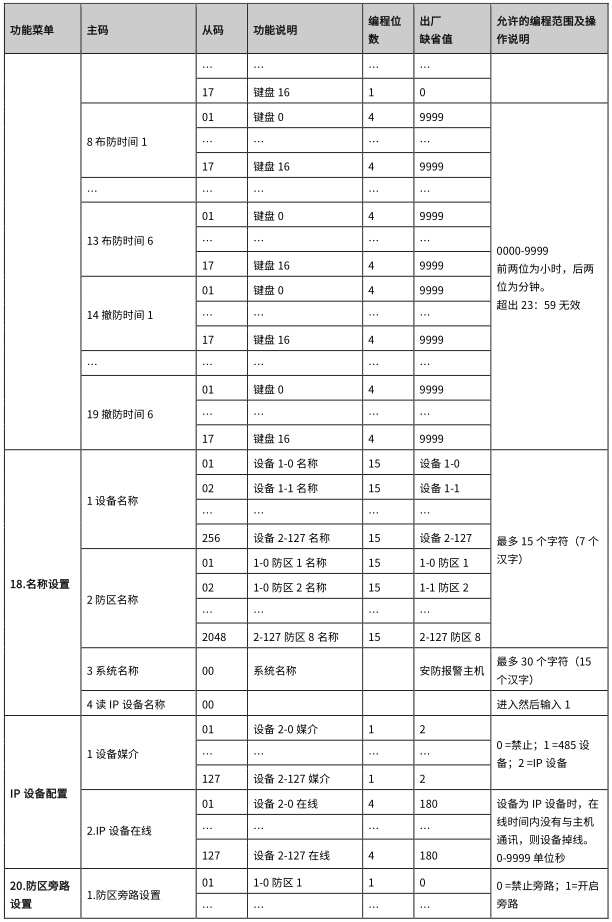

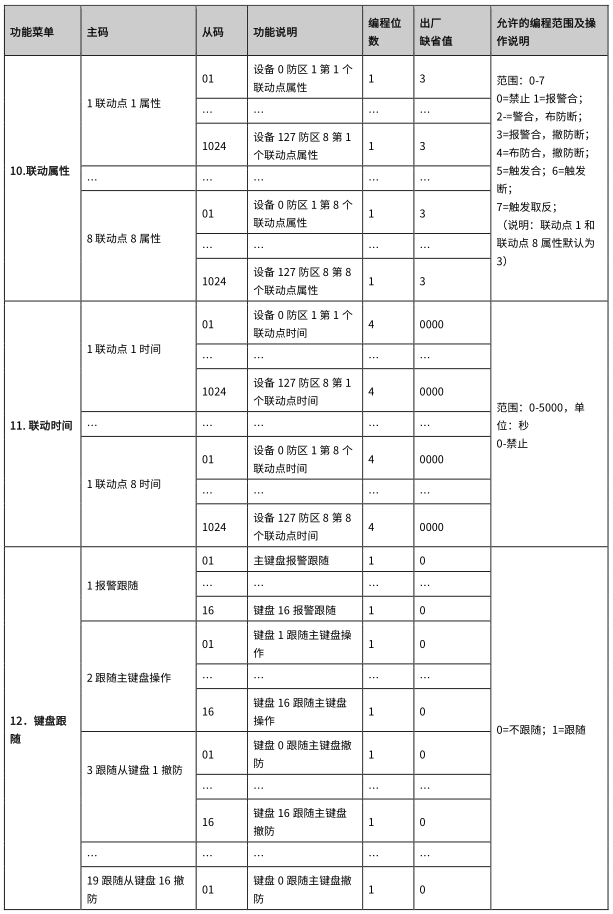

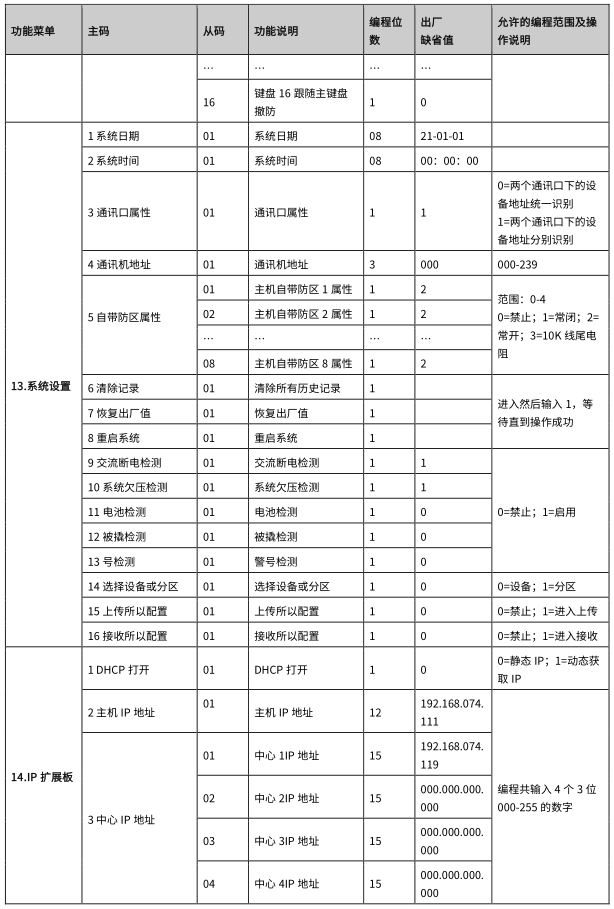

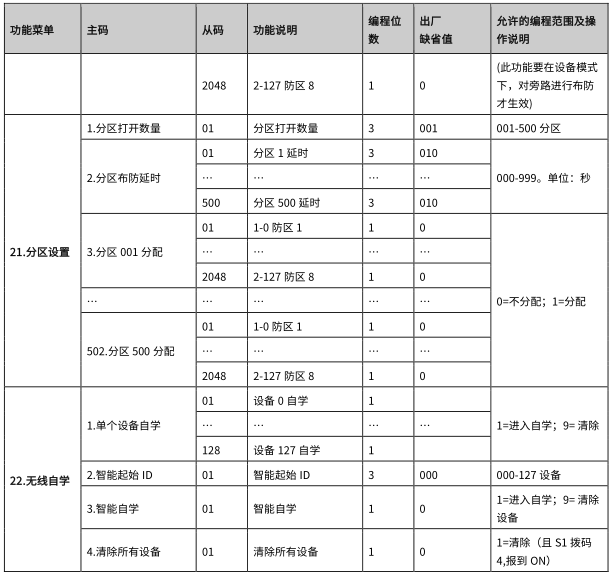

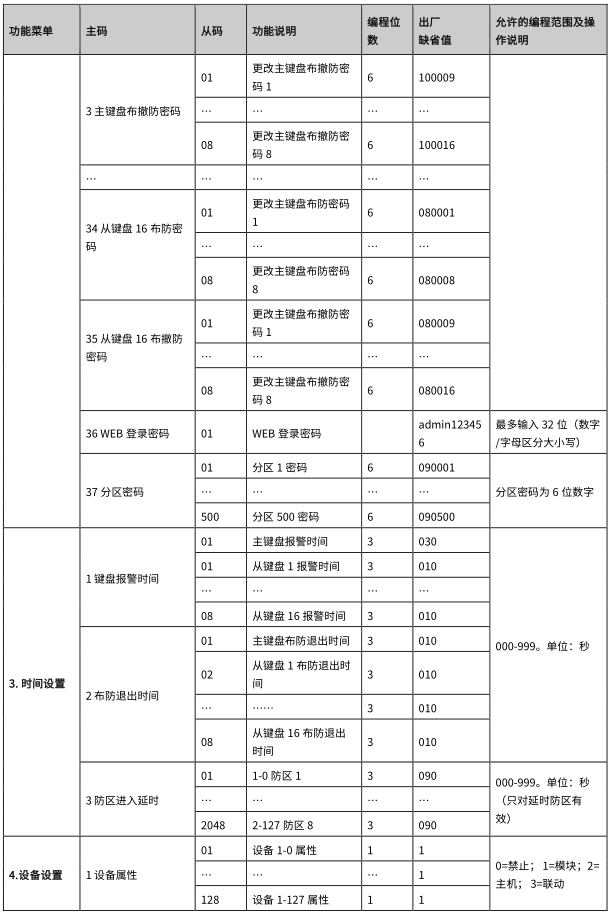

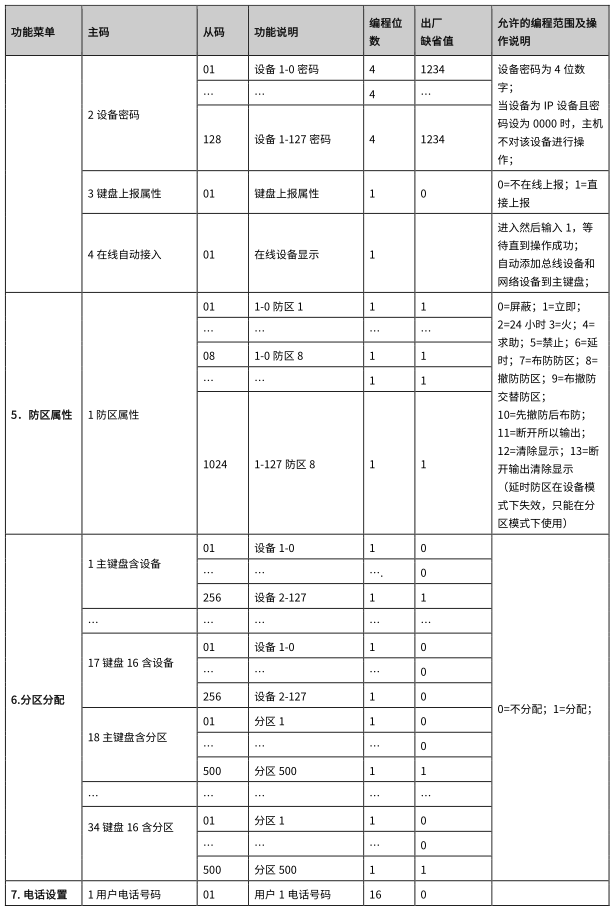

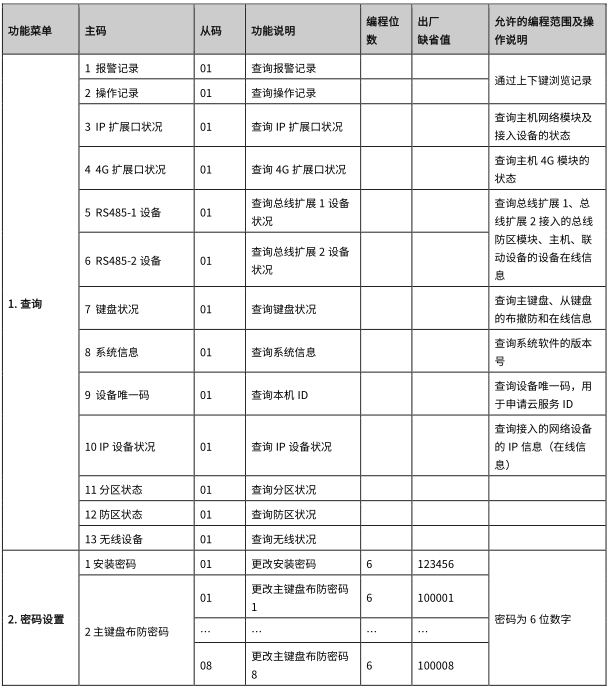

3、編碼功能列表

十、主機特殊功能介紹

1、主鍵盤和從鍵盤的說明

1)、鍵盤接線

主鍵盤的RS485信號接主機主板的鍵盤接口的RS485接口。

從鍵盤的RS485信號接主機主板的總線擴展1、總線擴展2的RS485接口。

2)、鍵盤地址說明

從鍵盤1到從鍵盤8的地址為129到136，接主機主板的通訊口1。

從鍵盤9到從鍵盤16的地址為137到144，接主機主板的通訊口2。

3)、鍵盤地址撥碼說明

AL-716B撥碼：主鍵盤的地址為0，8位撥碼全部在斷開狀態，從鍵盤地址請參考下面AL-716B鍵盤地址編碼表如下：

4)、鍵盤功能說明

主鍵盤可以進行布撤防操作、消警、編程功能。

從鍵盤只能實現布撤防操作。

注意：如果設備同時被兩個或兩個以上的鍵盤分區開啟，只有這幾個鍵盤全部布防，該設備才會布防。

2、分區布撤防操作：分區密碼 + 旁路 + 分區號 + 布防/撤防。

3、單個設備、防區布撤防操作

1)、密碼（默認出廠為123456）＋【旁路】，此時鍵盤顯示“輸入設備號”。

2)、輸入設備號，共6位數字：第一位代表設備連接的通訊口編號（通訊口1為1，通訊口2為2）；第二位到第四位代表設備地址，后面兩位代表該設備上的防區號。

3)、第三步：按【進入】鍵，對設備進行布防；按【退出】鍵，對設備進行撒防；如果輸入的設備為總線聯網小主機，提示輸入該主機的密碼，就輸入該主機的密碼，然后再按【進入】或者按【退出】鍵進行布撒防操作。

舉例：假設通訊口1、設備地址為001的防區擴展模塊，密碼（默認出廠為123456）＋【旁路】，輸入設備號為100100，表示對該模塊進行單設備布撤防；輸入100101，表示對該模塊的第一防區進行單防區布撤防。

4、旁路功能說明

1)、將防區開啟【旁路功能】，進入主機的編程菜單項【20：防區旁路】。設置完后，需要將報警主機斷電重啟。

2)、旁路布防操作：密碼（默認出廠為123456）＋【旁路】+【進入】。

主機旁路布防：開啟【旁路功能】的防區不會布防，其它防區正常布防。

主機正常布防：全部防區正常布防。

5、密碼管理權限說明

報警主機主機的密碼共有三類，分別為安裝密碼、鍵盤布防密碼、鍵盤布撒防密碼。具體權限如下：

安裝密碼：具備鍵盤編程、布撤防權限。

鍵盤布防密碼：具備鍵盤布防權限。

鍵盤布撤防密碼：具備鍵盤布撤防權限。

6、恢復密碼操作

說明：出廠缺省值管理員密碼為123456。若忘記了密碼，則可按照下列步驟恢復密碼。

<1>、斷開主機的電源。

<2>、主機拔碼開關S1的第4位拔碼拔到ON位置。

<3>、接通主機的電源，密碼就恢復成123456。

<4>、主機拔碼開關S1的第4位拔碼拔回原來位置。

7、主機恢復出廠操作

<1>、需要將主機拔碼開關S1的第4位拔碼拔到ON位置

<2>、在編程模式下找到 “9.系統設置”

<3>、在選項內的  “7 恢復出廠值”，按菜單提示輸入1后.進入等待時間，約30秒。

<4>、鍵盤顯示恢復成功后，需將主機斷電重啟。

<5>、恢復后將主機拔碼開關S1的第4位拔碼拔到復位。

8、報警主機聯動功能

1)、聯動輸出設備編號說明

聯動輸出編號為6位數，第一位代表【聯動模塊】連接的通訊口編號（通訊口1為1，通訊口2為2），第二位到第四位代表【聯動模塊】的地址，后面兩位代表該【聯動模塊】的繼電器輸出（01-16）。

舉例：200005，代表該聯動設備接在通訊口2上、撥碼地址為000的第5個輸出。

2)、主機聯動編程操作

進入主機的編程菜單項【4-1：設備設置-設備屬性】，將【聯動模塊】的設備屬性改為3。

進入主機的編程菜單項【6-1：分區分配-主鍵盤分區】，將【聯動模塊】在主鍵盤開啟（0為關閉，1為開啟）。

進入主機的編程菜單項【9-1：聯動輸出點-聯動輸出點1】，具體操作方式如下：

123456+“功能鍵”→這時界面顯示“查詢”→“↓”（向下）→聯動輸出點→“進入鍵”→這時界面顯示“聯動輸出點1”，再按“進入鍵”，通過[↓]鍵、[↑]鍵找到需要設置聯動的防區號（或者按“功能鍵”后直接輸入防區地址跳轉）→“進入鍵”→輸入所要聯動的聯動輸出編號（具體參考聯動輸出設備編號說明）→系統會提示修改成功→按“退出鍵”返回上一層→繼續通過同樣的方式配置其它防區的聯動輸出。

3)、設置完后，主機斷電重啟生效

十一、RS-485通訊總線布線規范

1)、RS-485總線，線材需選用2芯屏蔽雙絞線(RVSP2*1.0)或2芯屏蔽線(RVVP2*1.0)。

2)、RS-485總線，在不加中繼器的情況下，總線長度最遠為1200米。

3)、RS-485總線采用手拉手總線式結構布線。

4)、RS-485總線不應出現分支情況，如分支不可避兔，則必須滿足以下三條要求：

分支長度不大于5米；

總線長度之和不超過800米；

該分支線上的設備總數不得超過50個；

5)、所有RS-485總線應盡量遠離干擾源，RS-485總線應走弱電井，不能與強電（如220V交流電）或射頻信號線路（如CATV、大信號音頻線)并行走線，若并行走線，距離應大于0.5米。

6)、所有線路的接點必須采用焊接或鏍絲卡緊的連接方式，并做防水及防潮處理。例如，可將對接點焊接后用防水膠帶纏緊或用環氧樹脂密封處理。

7)、信號共地：同一條RS-485總線的所有設備必須具有統一的信號地，以避免共模干擾。

方式：把同一條RS-485總線上連接設備的所有電源的負極，通過RS-485總線的屏蔽層連接起來，組成公共信號地。

十二、報警主機開啟防區說明

1、舉例1、報警主機接了10個總線防區或10個網絡防區，總線防區或網絡防區的設備地址為1到10，報警主機如何開啟防區。

1)、方式一：通過鍵盤開啟防區：

a、進入編程：密碼(默認出廠為 123456)+【功能】鍵。

b、進入編號界面后：通過【▼#】鍵和【 ▲*】鍵切換到主機的編程菜單第4項【4. 設備設置】，按【布防】鍵進入。

c、進入設備設置后，通過【▼#】鍵和【 ▲*】鍵切換到【4.在線自動接入】，按【布防】鍵進入，輸入【1】，等待直到操作成功。最后將報警主機斷電重啟。

2)、方式二：通過web開啟防區：

a、主機進入Web端說明

主機出廠的IP地址為“192.168.74.111”。

打開瀏覽器，在瀏覽器的地址欄輸入192.168.74.111（出廠IP地址）,回車可登錄Web頁面（登錄密碼出廠為admin123456）。

注：需將電腦的IP和主機的IP設置為同一網段，才可進行配置。

b、AL-7500E主機通過Web端添加總線模塊說明（Web配置）

點擊【設備設置】

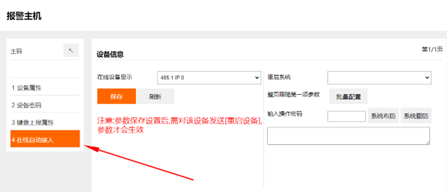

點擊【在線自動接入】

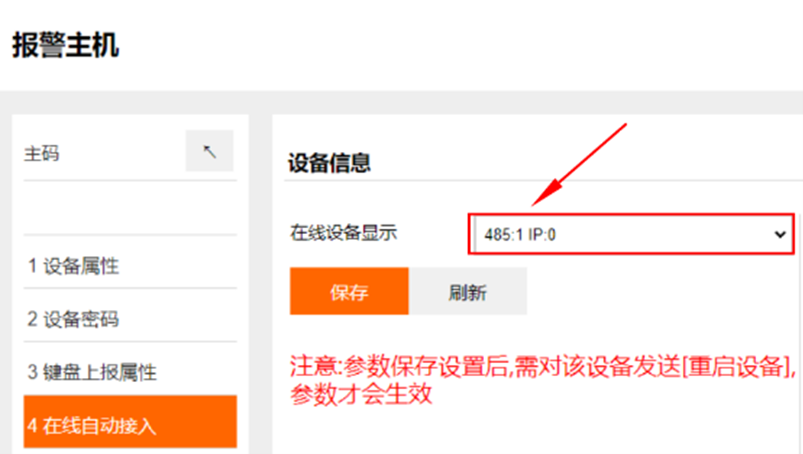

在線設備顯示：可以顯示接入的485總線模塊數量和IP設備數量。

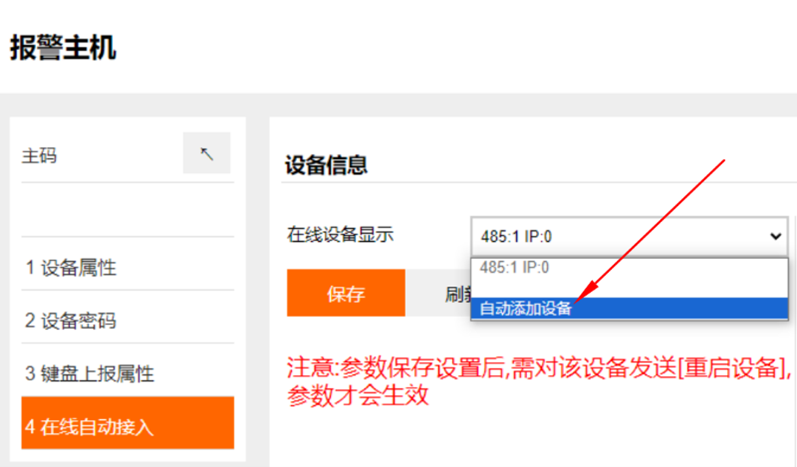

在線設備顯示：點擊【自動添加設備】，自動添加設備后，需要重啟主機方可生效。

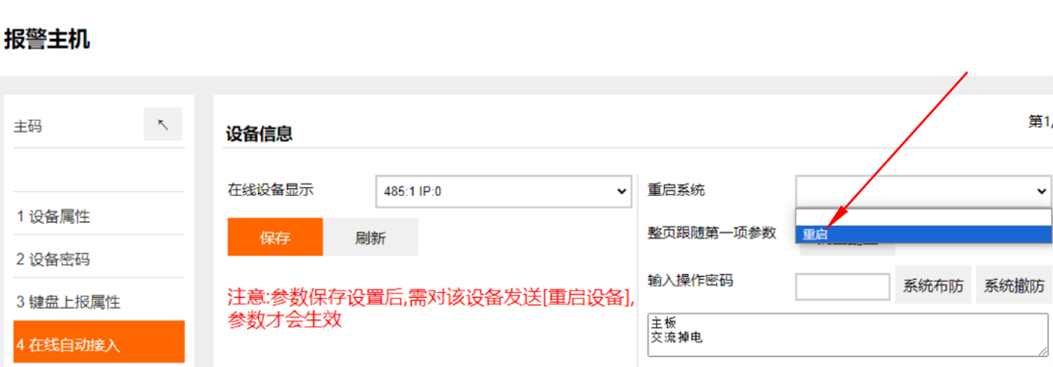

重啟系統：點擊【重啟】，自動添加設備后重啟主機即可生效。
