智慧消防網關

使用說明書

一、產品概述

智慧消防網關是一款高拓展、多功能的智能安防核心設備，集有線、無線雙模式監測、4G遠程聯網、多類型探測器適配與智能聯動于一體，兼容公司智慧消防云平臺，實現本地與遠程協同管理。

設備支持4路有線+248路無線防區，適配433、470探測器，配有2路繼電器輸出及1路輔助電源輸出。內置完善的報警與故障監測體系，可本地存儲查詢各2000條報警與故障記錄，支持語音輪詢播報、多狀態指示燈提示，可視化呈現安防    狀態。

網關具備防區分組、多警號組配置、數據備份導入導出、串口升級等功能，可手動/自動切換繼電器聯動邏輯，適用于商鋪、園區、倉庫、辦公等場景，滿足從基礎安防到復雜多聯動的智慧消防報警一體化管控需求。

二、技術參數

輸入電源：AC220V，內置電源模塊輸出 DC24V（最大額定電壓≤26V）;

備用電池：DC24V，板載獨立開關可控通斷；

輔助電源輸出：1 路輔助電源輸出（DC24V 800mA）；

防區配置：4 路有線防區、248 路無線防區；

有線防區屬性：常開；

輸出接口：2 路無源繼電器輸出，常開常閉可選，接點容量3A 250VAC/3A 24VDC；

無線適配：433MHz（空曠＜100米）/470（空曠＜800米）；

網絡通信：4G 聯網；

記錄存儲：報警 / 故障記錄各最大存儲 2000 條；

繼電器模式：支持自動 / 手動切換；

數據管理：支持?jǐn)?shù)據庫備份 / 導入 / 導出、系統 ID 讀取 / 修改 / 備份；

適配設備：煙感、氣感、人體紅外、緊急按鈕、門磁、水浸、聲光、遙控；

報警類型：配件報警、有線防區報警、SOS 緊急報警、防拆（被撬）報警、交流電斷電及備電斷電報警等；

指示燈：實時指示供電、報警、故障、屏蔽、操作、聯動、兩路繼電器輸出工作狀態；

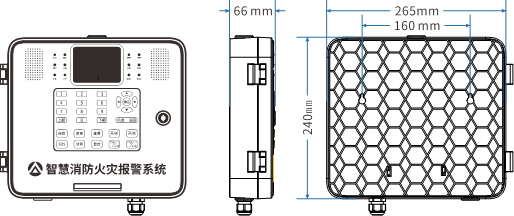

三、產品外觀及接口

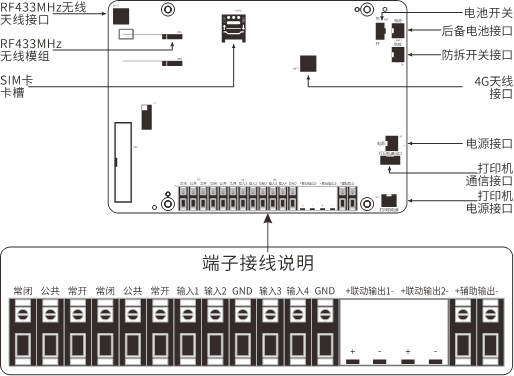

接口說明

四、指示燈定義

設備配備多狀態指示燈，實時顯示網關運行及安防狀態，各指示燈點亮條件如下

五、核心功能說明

(一)、按鍵功能說明

1、數字鍵

數字鍵(0~9)：用于輸入、修改功能參數(如配件學習時輸入防區號)

2、功能鍵

上下翻：用于頁面上下切換。

上下左右：用于單頁面內選項移動。

確認：用于確認操作輸入。

后退：用于輸入時退格。

返回：用于菜單頁面返回(從下級菜單返回上級)。

自檢：用于系統自檢，待機頁面按下，進入系統自檢模式。

菜單：按下進入系統菜單。

查看：報警時查看實時報警信息(正常監視狀態無效)。

開/關1、開/關2：手動控制設備自帶兩個開關。

SOS：待機頁面按下，發出SOS緊急報警。

消音：報警時關閉當前報警音。

復位：清除所有報警，恢復正常監視狀態。

自動/手動1、自動/手動2：切換設備自帶兩個開關的工作模式。

(二)、繼電器工作模式設置

支持手動/自動1、手動/自動2兩種模式，分別對應繼電器1、繼電器2，模式差異如下：

自動模式(默認)：報警觸發時，聯動對應繼電器自動輸出。

手動模式：報警不聯動繼電器輸出，僅可手動控制開關。

(三)、探測器全流程管理

支持433、470兩類探測器管理，操作統一，具體如下：

1、學習功能：支持順序?qū)W習模式，適配兩類探測器配對添加。

2、刪除功能：支持單個探測器刪除、所有探測器批量刪除。

3、其他管理：支持探測器屏蔽、查看詳細信息(設備類型、防區名稱等)。

4、433探測器專屬：自學可選擇自動識別設備類型(需使用帶設備類別編碼的配套探頭)，通過“系統管理→設備識別啟用”→選項開啟/關閉該功能(470探測器不支持)

(四)、報警監測與提示

1、報警播報：多防區同時報警時，每5秒輪詢播報報警防區編號，快速定位點位。

2、報警類型：含配件報警、4路有線防區報警、SOS緊急報警、系統被撬報警、遠程報警(預留)。

3、記錄查詢：實時記錄報警信息，本地可查詢歷史報警記錄，最大存儲2000條，記錄不丟失。

(五)、故障監測與查詢

1、故障類型：監測網關斷電、備電斷電、備電欠壓全鏈路供電故障。

2、故障提示與查詢：故障觸發后，故障指示燈點亮并屏幕提示；本地可查詢歷史故障記錄，最大存儲2000條，便于溯源維護。

(六)、智能聯動功能

1、基礎配置：支持防區分組、聯動分組，可按防區域靈活劃分防聯動單元。

2、警號組管理：支持警號組自學，可配置1-15個警號組，實現分區聯動報警。

(七)、4G聯網與第三方平臺對接

設備通過4G模塊聯網，兼容公司智慧消防云平臺，實現雙向交互，具體如下：

1、平臺上報命令

設備可主動向平臺上報各類狀態、操作與報警信息，支持命令包括：斷電報警、斷電報警恢復、電池低電報警、電池低電恢復、電池未接、電池已接、有線防區報警(平臺暫不支持區分防區編號)、消音、消警、子設備添加、子設備刪除、報警、報警恢復、被撬、被撬恢復、SOS報警(防區0報警)。

2、平臺指令：支持執消警、消音、設置網關名稱、消息通知、時間同步。

(八)、本地串口升級程序

1、短接按鍵顯示板J2接口；

2、設備重新上電，自動進入升級模式(顯示屏顯示“DOWNLOAD”)；

3、串口工具連接設備，波特率設為115200，通過xmodel協議傳輸升級程序完成升級。

(九)、數據庫備份與系統ID管理

網關支持系統數據庫全流程操作與系統ID自定義管理，通過串口實現數據交互，核心入口：在網關主頁下，連續按5次“0”鍵，進入串口命令狀態(屏幕有對應提示)，串口工具連接后波特率設為115200，輸入“0”可調出操作菜單，具體功能：

1、讀取數據庫：導出系統核心配置(不含報警/故障記錄)，可電腦保存?zhèn)浞荩?/p>

2、寫入數據庫：導入電腦保存的配置文件，同步系統設置；

3、讀取備份系統ID：查看當前備份系統ID，若顯示“FF-FF-FF”則表示該ID無效；若為其他字符，主機將自動使用該備份ID作為無效發碼ID(系統ID可在主機版本頁面查看)；

4、輸入備份系統ID：可自定義修改備份系統ID，輸入“0”清除原有ID，輸入6個字符可設置新系統ID，該ID將替代原有系統ID，作為主機無線發碼ID；

5、重啟系統：串口命令下直接觸發主機重啟，無需手動斷電。

六、系統菜單說明

(一)、配件管理

1、配件學習：選擇設備類型(煙感、氣感、人體紅外、緊急按鈕、門磁、水浸、聲光、遙控等8類)，輸入防區號后確定，觸發配件信號完成學習。

2、配件刪除：輸入防區號刪除對應設備，輸入“000”批量刪除所有防區設備。

3、配件信息：查看已學習防區數量和防區編號。

4、配件屏蔽：屏蔽指定探測器，使其暫時不參與安防監測。

(二)、系統管理

1、聯動設置

聲光聯動：開啟和關閉
開啟時，報警聯動聲光報警，關閉時報警不聯動聲光報警。

無線聯動：開啟和關閉
開啟時報警無線聯動發送無線聯動，關閉時不聯動。注意：暫不支持該功能

監管聯動：開啟和關閉
開啟時監管防區(自帶的有線輸入防區)報警聯動輸出，關閉時不聯動。

多點聯動：開啟和關閉
開啟時多點聯動開啟。關閉時多點聯動關閉。
注意：暫不支持該功能

手報聯動：開啟和關閉
開啟時手報報警時聯動，關閉時手報報警不聯動。
注意：暫不支持該功能

2、聲音模式

正常模式：所有報警都發出報警提示。

故障免擾：只有報警會發出提示，故障不做提示。

靜音模式：所有報警都不會發出提示。

3、網絡恢復

恢復所有網絡配置參數(預留功能)。

4、系統恢復

系統所有參數恢復出廠設置。

5、無線聯動組

給每一個無線聯動組添加設備，只有在該組添加了相應的設備，該設備報警時所添加的無線聯動組才會輸出。這里可連續按確認鍵添加，也可以按輸入的防區號添加。

無線聯動組1

無線聯動組2

無線聯動組3

…

無線聯動組15

6、聯動組發送碼

為無線聯動組發送無線碼，當添加無線聲光或是其它無線輸出設備時用此功能。每個聯動組的無線碼是唯一的。正常只要在接收范圍內，所有無線聲光只要能收到該組的無線信號均可有效聯動，不限制該組的數量。

聯動組發送碼1

聯動組發送碼2

聯動組發送碼3

…

聯動組發送碼15

7、設備識別啟用

開啟和關閉

開啟時自學的無線配件自動識別所添加的設備類型，無需手動選擇設備類型自學。

關閉時按選擇的設備類型進行識別，系統不主動識別無線設備的類型。

8、防區分組啟用

開啟和關閉

開啟時添加的無線聯動組生效，未添加到無線聯動組的防區將不再聯動。關閉時默認按普通聯動(可通過本地SOS報警自學到無線聯動)，不管有沒有添加防區到無線聯動組都依照普通聯動。

(三)、記錄查詢

報警記錄、故障記錄各最多存儲2000條，第一條為最近產生的記錄，可直接查詢。

(四)、時間管理

支持手動設置年月日、時分；網絡正常時自動網絡授時。

(五)、系統自檢

進入自檢模式

(六)、版本查詢

查詢系統版本、MAC、IMEI、CREG、CSG、運營商等信息。

七、操作和使用說明

1、報警復位：按“復位”鍵清除所有報警。

2、報警消音：按“消音”鍵關閉當前報警音。

3、查看實時報警：報警狀態下按“查看”鍵即可查看。

4、手動控制輸出：按“開/關1、2”鍵切換開關狀態，也可通過“復位”鍵關閉。

5、添加無線配件：菜單→配件管理→配件學習，選類型、輸防區號，觸發配件信號完成學習。

6、刪除無線配件：菜單→配件管理→配件刪除，輸防區號刪除(輸“000”批量刪除)。

八、操作注意事項

1、輔助電源輸出電流≤800mA，禁止接超功率負載設備，避免電源模塊損壞。

3、備用電池建議長期開啟板載開關，定期檢查電量，防止欠壓。

4、433探測器自動識別類型，需使用帶設備類別編碼的配套探頭。

5、433/470探測器無線線碼首字節固定(0x00/0xFF)，非標準碼可能無法配對。

6、串口升級需先短接J2接口再上電，步驟不可顛倒。

7、串口命令狀態需在主頁連續按5次“0”鍵，其他頁面操作無效。

8、第三方平臺對接時，有線防區報警暫不區分編號，僅顯示通用提示。

九、日常維護建議

1、定期檢查主電、備電指示燈，每月至少一次備電充放電測試，確保供電正常。

2、定期調取報警、故障記錄，及時處理異常狀態。

3、定期核對已學習探測器，刪除無用/故障設備，避免防區混亂。

4、重要配置完成后，通過串口導出數據庫并電腦保存，防止配置丟失。

5、避免設備處于潮濕、高溫、多塵環境，定期清潔表面及接口。
