一?功能特點及電性能指標

1? 功能特點

· 支持200個防區,4個有線防區,1個求助防區和195個無線防區?

· 支持16個無線遙控器?

· 主機自帶2個可編程PGM輸出?每個PGM輸出支持200mA電流,支持布防聯動?報警聯動?持續輸出?脈沖輸出?輸出時間及脈沖次數可編程?

· 主機自帶一路無源繼電器輸出,常閉?常開可選?

· 12V DC電源供電,自帶3.7V備用鋰電池?

· 支持4G網絡上傳中心接警軟件和微信?

· ?持通過微信?短信及電話三種方式對主機進行編程?

· 支持通過短信?電話?微信及中心接警軟件對主機遠程控制和接警功能?

· ?持 8 組用戶接警電話號碼和 8 組用戶接警短信號碼?

· 支持每個防區報警撥打指定的用戶電話和短信功能?

· 支持電話遠程喊話?遠程監聽和對講功能?

· 主機支持1個主密碼(管理員密碼)和1個編程密碼,16個用戶密碼(布撤防密碼)密碼為6位數字?

· 支持設備和防區語音播報?

· 支持6組定時布防撤防功能,支持周一至周日定時權限可選?

· 智能語音提示功能,支持布撤防?編程?報警語音播報,防區播報內容同步防區名稱(報警時采用“本地主機名稱”+“防區名稱”+“報警”組合)?

· 支持網絡注冊提示,自動播報當前信號強度值?

· 主機聯網后支持自動校準北京時間?

· 支持布防提醒?欠壓提醒?交流斷電/恢復?延時防區觸發提醒?

2? 電性能指標

· 輸入電源:DC12V 2A

· 備用電池:3.7V 800mAh 鋰電池

· 主機功耗:靜態<100mA

· 報警狀態:<1500mA

· 報警輸出口:無源繼電器輸出,常閉/常開可選,觸點容量DC 24V 1A

· 有線防區:線末電阻2.2 KΩ和10KΩ可選?

· 無線參數:433MHz,編碼方式1527,震蕩電阻220KΩ

· 工作溫度:-10~55℃

· 機箱尺寸:210mm*150mm*51mm

· 主機重量:≥0.5kg

· PGM1:DC3~4V 200mA

· PGM2:DC3~4V 200mA

二?主機外觀尺寸及部件說明

1? 外觀尺寸圖

三?主機接線說明

1? 主機與電源的連接

主機出廠標配DC12V電源,將標配電源接到主機電源輸入接口?

2? 主機與有線探測器的連接

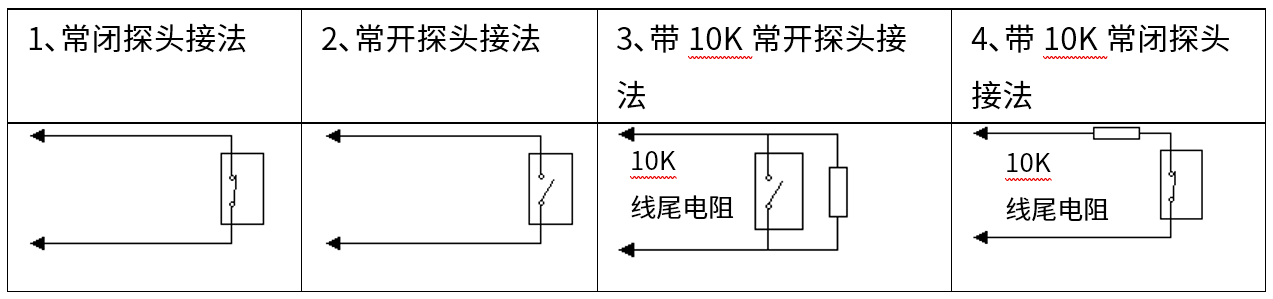

主機本身最多可接4個有線防區,支持4種防區接線方法(默認為常開接法)?具體接法如下:

3? 主機與警號的連接

主機自帶一路無源繼電器輸出,常閉?常開可選?主機與警號接線方式如下圖:

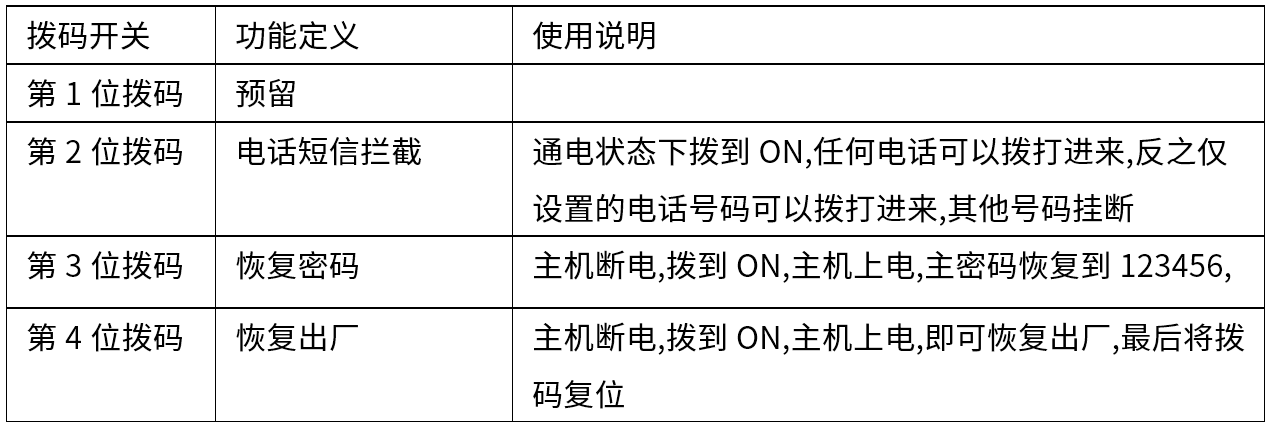

四?S5撥碼開關說明

五?主機操作說明

1?開機自檢說明

主機上電后自檢,自檢完成后會有語音提示“網絡注冊成功,信號值**”,如果60秒自檢不成功,主機語音提示“4G網絡故障”?注:4G網絡故障需檢查電話卡有沒有插好,卡是否開通4G高清通話Volte業務,卡是否支持4G聯網業務,檢測當?shù)赜袥](méi)有4G信號覆蓋?

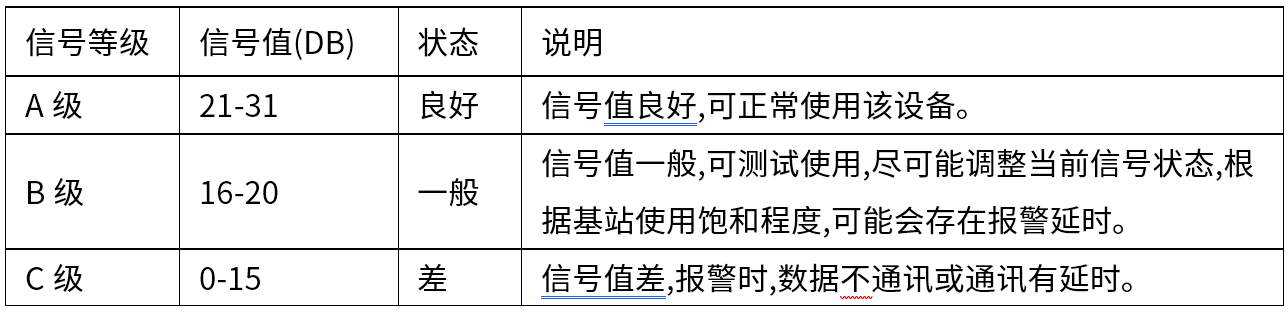

2?信號等級參考

說明:信號等級參考值,僅作為判斷設備當前信號值的參考說明,不作為運營商的信號監測工具?

3?微信遠程控制說明

支持微信小程序遠程布防?撤防?網絡電話和網絡短信功能?【請參考米警智慧管家小程序操作說明】

4?短信遠程控制說明

短信布防:發送格式“BF 123456”短信發送主機,主機返回短信“BF OK”?

短信撤防:發送格式“CF 123456”短信發送主機,主機返回短信“CF OK”?

5?手機/電話遠程控制說明

通過手機或固定電話撥打主機電話號碼,響鈴N次后,主機接通,在手機或電話上連續按3次“#”健?聽到“請輸入密碼”,輸入密碼(初始密碼:123456)后主機提示“操作進入”才可對設備進行操作?

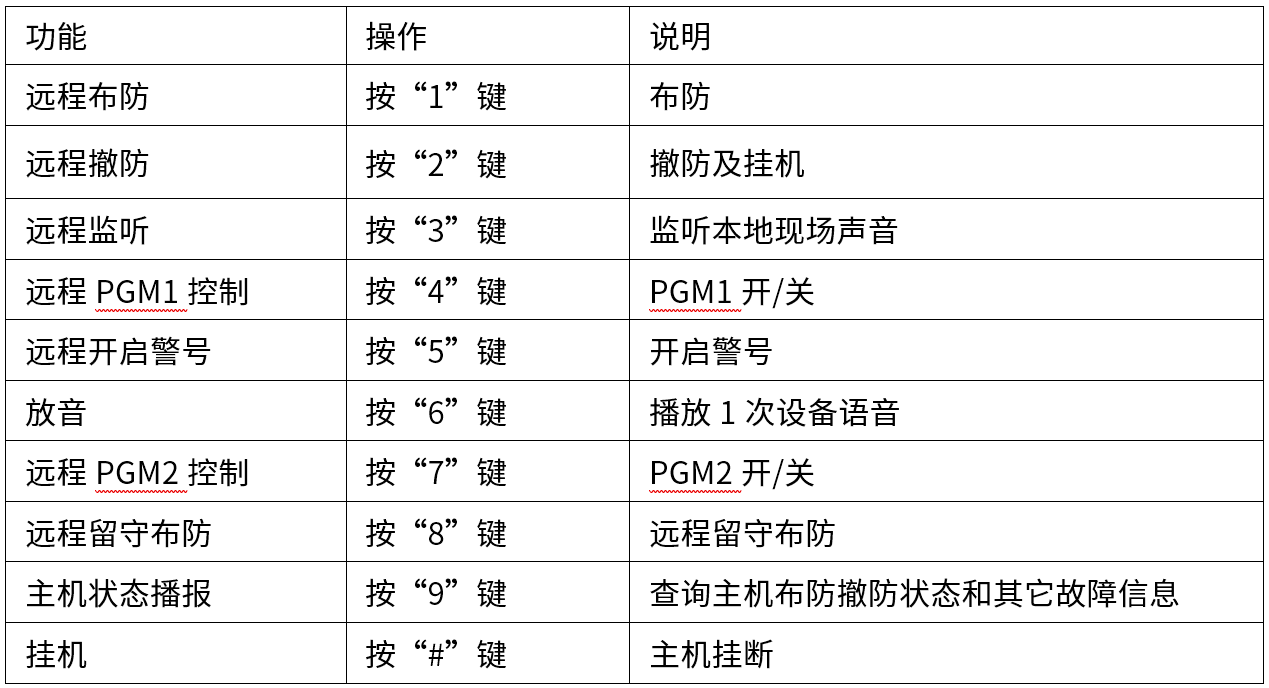

遠程指令如下表:

注:主機遠程指令操作需設備的硬件支持?

六?無線操作說明

1?無線遙控器自學

(1)無線遙控器自學:長按【對碼進入】鍵3秒后松開,語音提示“遙控?zé)o線自學進入”,短按【對碼進入】鍵或【對碼切換】鍵進行遙控1~8選擇,語音提示“遙控*”,觸發無線遙控器器任意鍵,語音提示“無線自學成功”,再短按【對碼進入】鍵或【對碼切換】鍵可繼續學習,1分鐘沒操作自動退出學習狀態?

(2)刪除無線遙控:刪除所有無線遙控:長按【對碼進入】鍵3秒后松開,進入“遙控學習模式”,長按【對碼切換】鍵4秒后松開,語音提示【操作成功】,刪除無線遙控(1~8);切換至對應遙控器時,長按【對碼切換】鍵4秒后松開,清除當前遙控器?

2? 無線防區自學

(1)無線防區自學:長按【對碼進入】鍵3秒后松開,語音提示“遙控?zé)o線自學進入”,再長按【對碼進入】鍵3秒后松開,語音提示“防區無線自學進入”,短按【對碼進入】鍵或【對碼切換】鍵進行防區1~64選擇,語音提示“防區*”,觸發無線防區,語音提示“無線自學成功”,短按【對碼進入】鍵或【對碼切換】鍵可繼續學習,1分鐘沒操作自動退出學習狀態?

(2)刪除無線防區:刪除所有無線防區:長按【對碼進入】鍵3秒后松開,語音提示“遙控?zé)o線自學進入”,再長按【對碼進入】鍵3秒后松開,進入“無線防區學習模式”,長按【對碼切換】鍵4秒后松開,語音提示【操作成功】,刪除無線防區(1~64):切換至對應防區時,長按【對碼切換】鍵4秒后松開,清除當前防區?

3? 退出無線自學

進入防區學習后,長按【對碼進入】鍵3秒,即可退出無線學習模式或等1分鐘后自動退出學習模式?

七?系統編程說明

1? 主機編程說明

1)?手機小程序編程

打開微信小程序，掃碼或搜索“配置工具4G主機”，進入；

點擊添加主機，掃描主機上面的二維碼添加主機；

選擇剛添加的設備進行登錄；選擇對應編程項進行修改，修改后點配置數據；

把需要的參數都配置完成后，點重啟設備。

2)?手機短信編程

通過手機短信可對主機進行編程,可發送指令到主機,控制主機接受到正確的編程指令后,同步會發出回復信息?

舉例1:設置報警電話和短信號碼:139280121XX

設置報警電話1:格式:CFG 123456 18 01 139280121XX

主機收到數據后回復信息:CFG 18 01 139280121XX OK

設置短信號碼1:格式:CFG 123456 30 01 139280121XX

主機回復信息:CFG 30 01 139280121XX OK

舉例2:設置防區屬性

設置防區屬性:格式:CFG 123456 59 01 *市*區*校園

主機回復信息:CFG 59 01 *市*區*校園 OK

3)?手機/電話遠程編程(電話接通)

用手機或電話撥打主機的電話號碼,響鈴N次振鈴后,主機自動接通,用戶在手機或電話上面連續按3次#號后,聽到“請輸入密碼”提示后輸入密碼,輸入密碼后按“#”號鍵進入編程(注:如主機處于布防狀態時需撤防后方能進入編程),在編程狀態進可按主機編程表中的操作格式進行編程?

舉例1:設置報警電話和短信:139280121XX

進入編程后:設置電話1號碼:18+01+139280121XX+#,設置短信1號碼:30+01+139280121XX+#?

舉例2:設置主機自帶防區端子屬性和防區屬性

進入編程后:設置1防區端子設置常開:05+01+2#,設置防區1對講防區:07+01+05#

注意:

每項的編程操作正確后,語音會提示“操作成功”?未提示操作成功,則設置不生效?

主機需要“修改設備名稱和防區名稱”時,此方法不支持,需采用短信或小程序進行設置?

2? 主機編程表及默認值

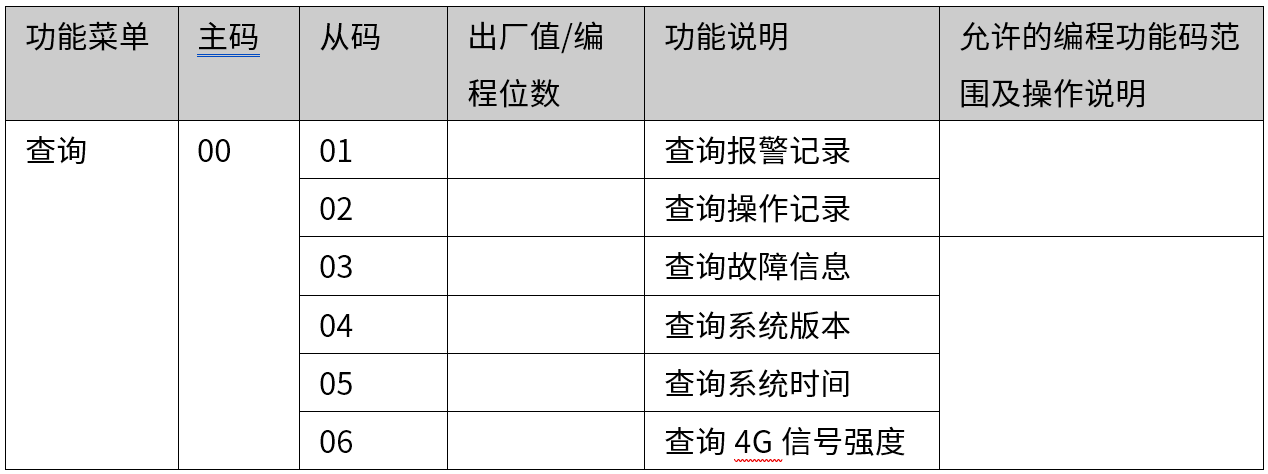

主機查詢表:

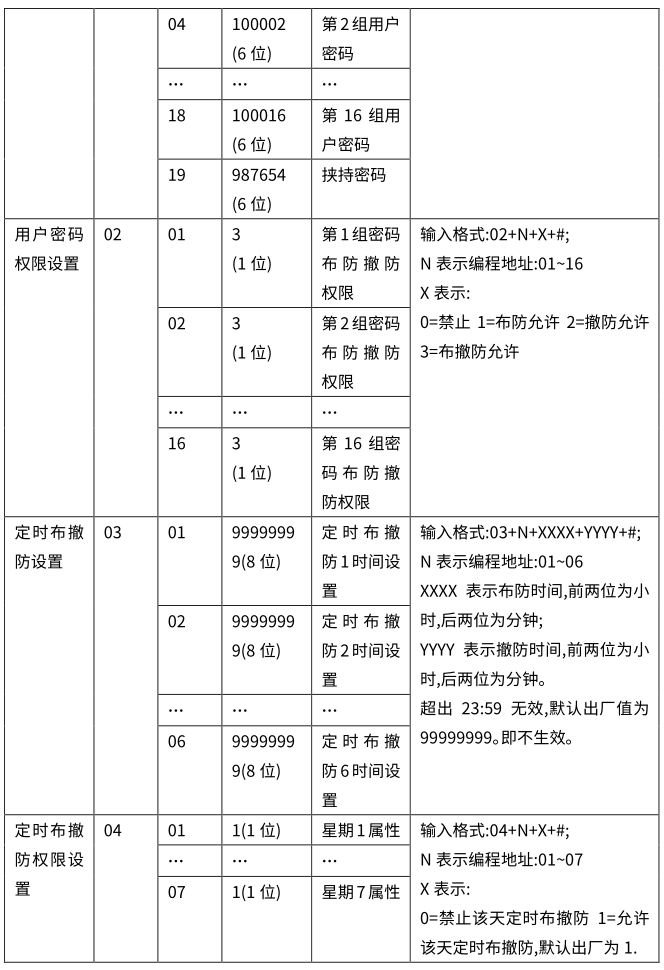

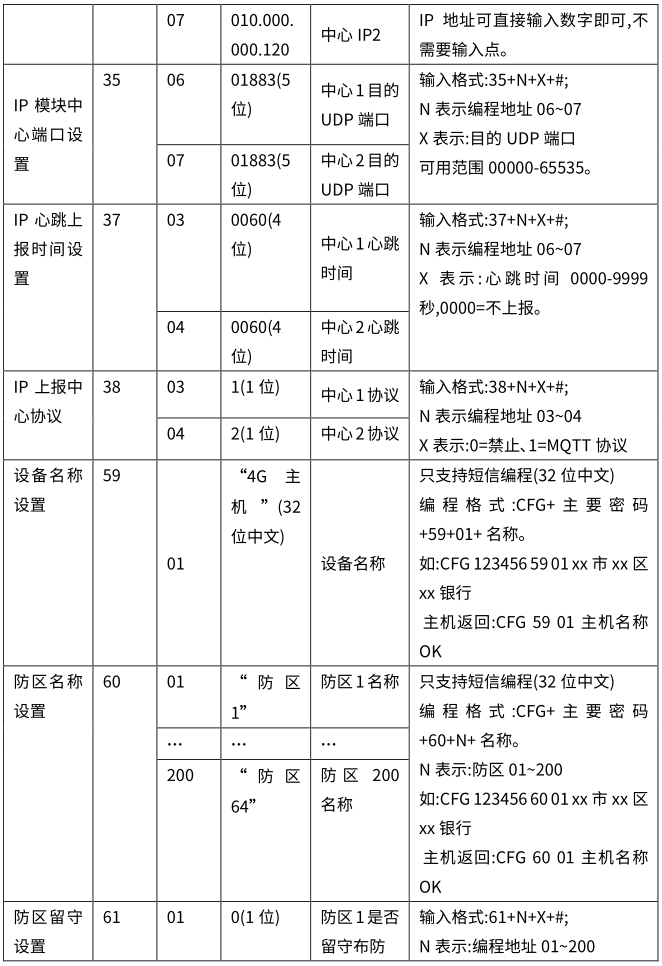

注:下表所有操作只有在電話編程時才能與之一一對應,小程序編程項中展示的功能項與之有些差異,具體操作請與小程序菜單功能展示為主?

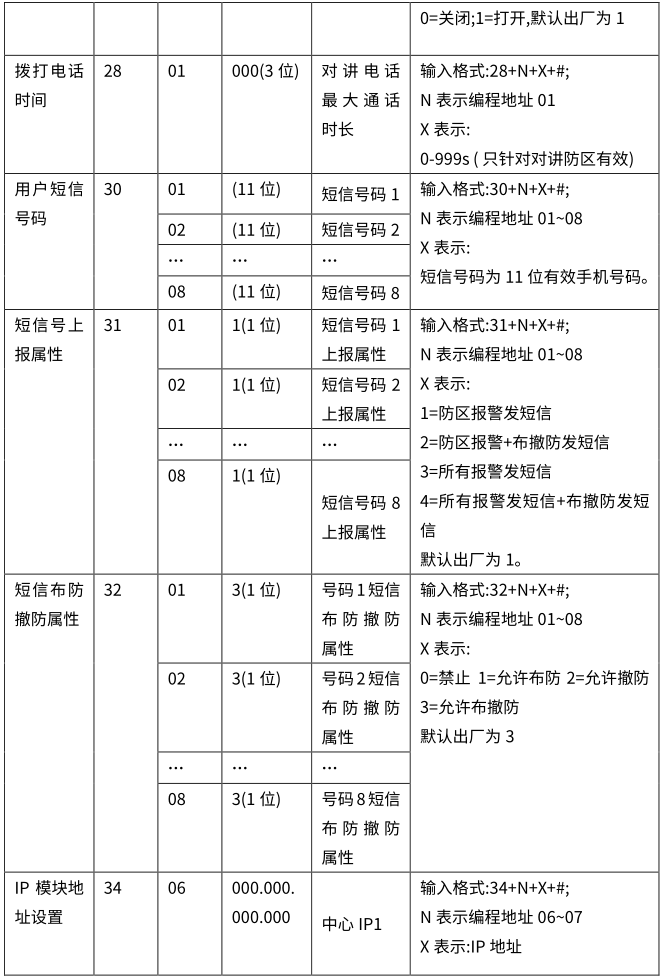

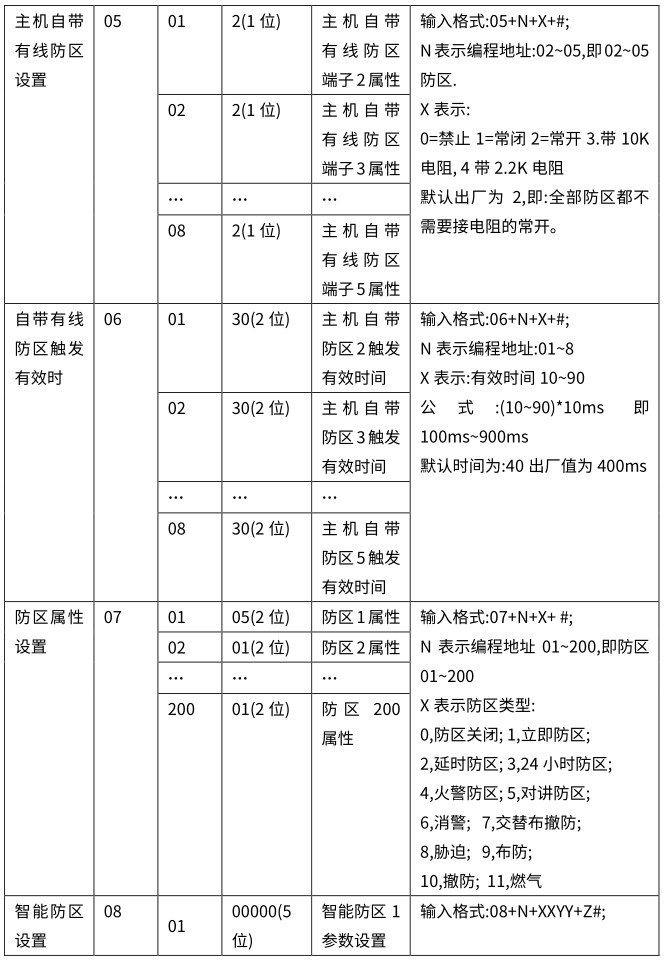

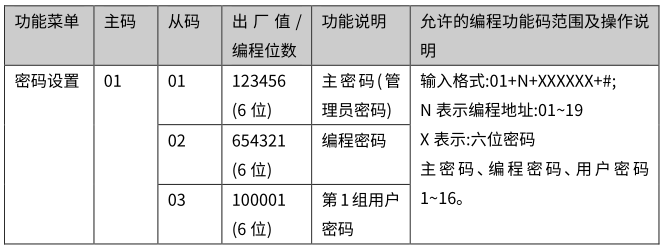

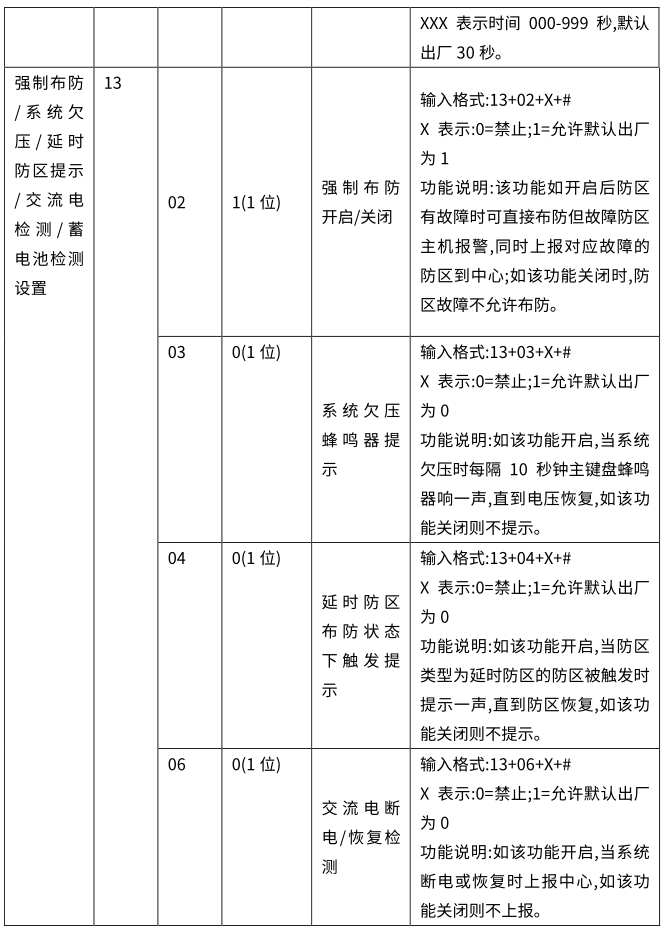

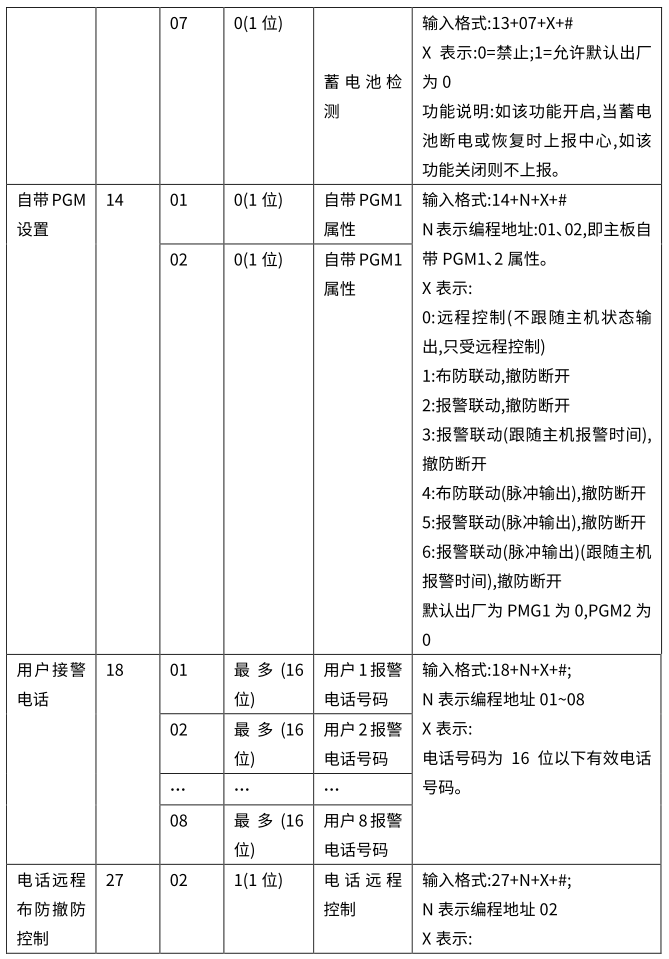

主機功能編程表及各地址出廠值:

注:下表所有操作只有在電話編程時才能與之一一對應,小程序編程項中展示的功能項與之有些差異,具體操作請與小程序菜單功能展示為主?
