尊敬的用戶，您好！歡迎使用本產品，感謝您的信賴與支持！為了更方便的使用本產品，請您在使用前仔細閱讀本說明書，注意說明書中提到的安全注意事項，并按照說明書步驟操作。請妥善保管好說明書，謝謝！

安全注意事項

使用本產品時需要注意的安全事項：

1、在安裝和使用本產品之前，應先對工作人員做好安全教育和技術培訓。

2、請勿把產品直接安裝于潮濕的場所。

3、為了產品安裝以后的正常使用，產品的接地要求必須嚴格按照說明書的要求進行。

4、本產品工作時內部帶有高壓，為避免電擊傷害請勿私自拆裝。

5、如出現異常情況，應先切斷電源，并通知專業人員，切勿自行拆修，否則后果自負。

6、用戶不能自行打開產品維修，否則我司不予保修。

7、本產品的使用者，必須具有電器安全及觸電解救知識。

8、安裝使用前必須閱讀此說明書，熟悉本產品的正確使用方法并規范操作，否則由此產生的一切后果，由使用者負責。

第一章、系統概述

本系列智能報警控制主機是集多項先進技術、功能于一體的智能語音型安全技術防范產品，被廣泛地應用在別墅、小區以及辦公大樓等各大類型安保系統。

本系列智能報警控制主機安裝方便、操作簡捷，可同時儲存8個報警電話(如：用戶移動電話號碼、固定電話號碼等)。既可單獨使用（不聯網），亦可通過GPRS/IP實現聯網使用，可實現計算機軟件管理、云服務報警系統相連、并方便地與其它系統集成。是家居、營業場所、金融系統等單位安裝防盜報警設備的理想選擇。

一、主機主要功能及性能指標

產品特性

1、最多可以接40個防區：自帶8個有線防區、通過485擴展模塊最多擴展40個有線防區；最多可擴展40個433MHz或者LORA無線防區。

2、主機支持2個可編程PGM輸出。每個可編程PGM輸出支持200mA電流，PGM輸出支持布防聯動、報警聯動、遠程控制等。

3、主機支持一個警號接口，警號接口可以設置有源輸出或者無源輸出。

4、DC13.8V電源輸入；1組輔助電源輸出（最大1500mA）；1組備用蓄電池接口。

5、通過485擴展40個繼電器輸出，可以作為聯動輸出，聯動的防區和屬性可編程。

6、支持6組定時布防撤防功能，支持周一至周日可選。

7、支持報警通知（電話、短信、微信公眾號等報警通知），支持8個短信及電話報警號碼；

8、支持1個GPRS中心、2個IP中心。

9、支持8個鍵盤，鍵盤可顯示防區、編程、布撤防等狀態。

10、主機支持1個主密碼（管理員密碼）和1個編程密碼，1組挾持密碼，16個用戶密碼（布撤防密碼，布撤防權限可編程）、40個防區布撤防密碼。

11、支持RS232接口，可支持本地程序升級。同時支持232串口打印機，實現報警實時打印。

12、支持10秒錄音，錄制報警主機安裝位置名稱，報警時播報錄音，讓接警人員第一時間知道報警位置。

13、智能語音提示，支持布撤防、編程、報警語音播報，防區播報內容同步防區名稱（報警時采用“本地主機名稱”+“防區名稱”+“報警”組合）。語音包括本地播報、用戶電話語音播報。針對聯網報警用戶支持遠程催費、下班提醒及警告提醒播報。

14、系統自帶時鐘芯片，掉電時間繼續運行。

15、系統支持黑匣子功能，可以分別保存最近6000條報警記錄、操作記錄。支持通過鍵盤查詢語音播報：報警記錄、操作記錄、系統狀態、系統時間、系統版本、GPRS信號強度。

16、模塊化設計，電路板上包含LORA模塊接口、IP模塊接口、GPRS模塊接口，用戶可以選配。

17、支持16組433MHz遙控器。

18、支持外出布防、強制布防、留守布防、快速布防等多種布撤防方式；

電性能指標

輸入電源：DC13.8V

備用電池：12V7AH鉛酸電池

輔助輸出：DC12V 1500mA

靜態電流：300mA

報警電流：≥1000mA

警號接口：有源，DC12V 2000mA；或者無源常開輸出

PGM輸出：DC12V 200mA

有線防區：線末電阻2.2KΩ

無線參數：433MHz，編碼方式1527，震蕩電阻220KΩ

工作溫度：-10~55℃

機箱尺寸：255*265*88mm

鍵盤尺寸：161*120*28mm

重量：≥3kg

二、系統連線說明

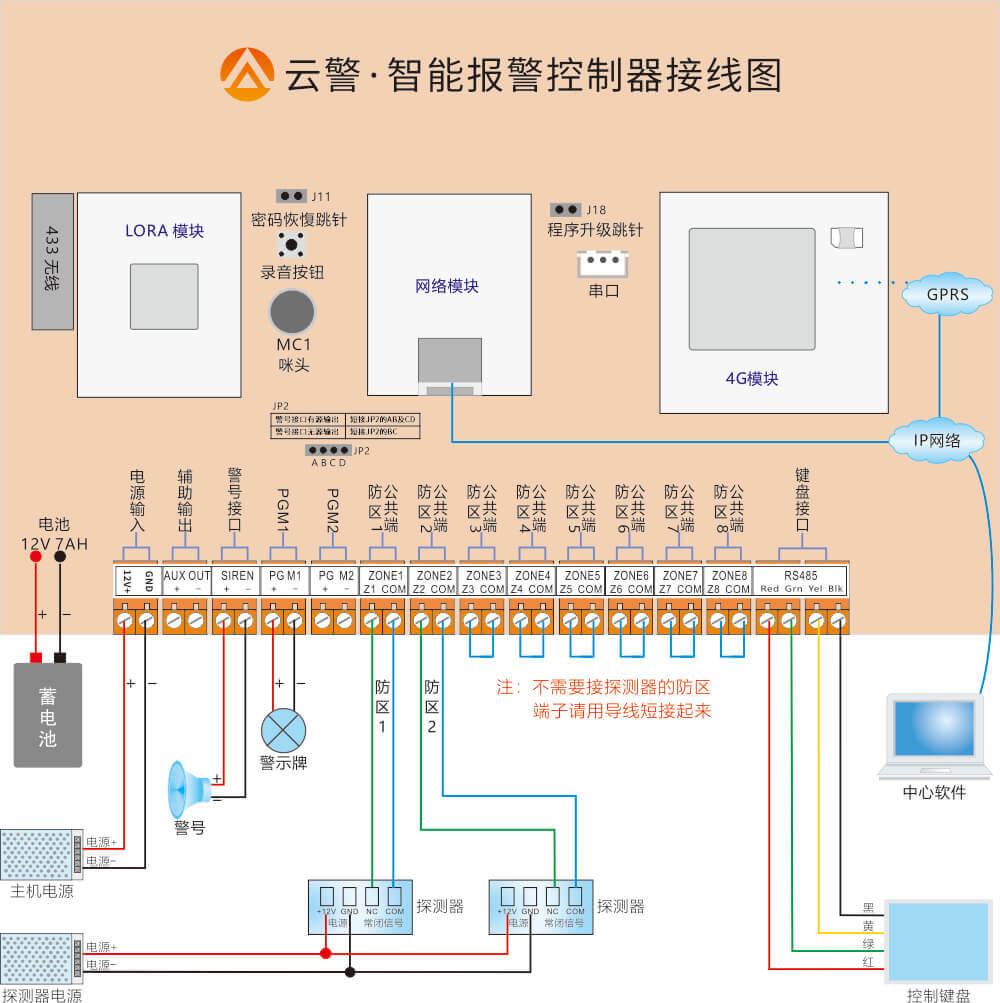

1、系統接線圖

2、主機供電電源說明

AL-238P采用寬電壓設計，可以承受DC12-24V電源（出廠標配DC13.8V 3A電源）；電源電壓低于10V時提示系統欠壓；

3、主機與鍵盤連接

鍵盤的VCC、A、B、GND對應接主板鍵盤通訊接口的紅、綠、黃、黑端子，最多接8個鍵盤。

4、主機與有線探測器的連接

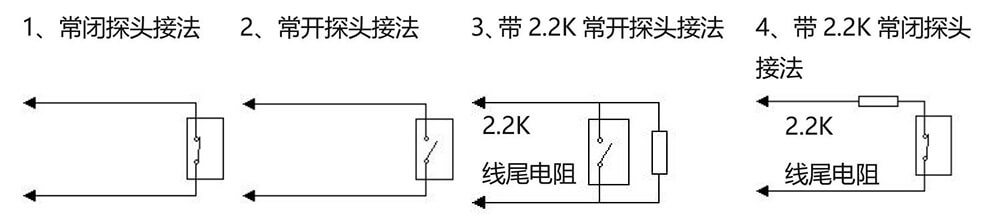

AL-238P主機本身最多可以接8個有線探測器，支持4種防區接線方式。具體接法如下：

備注：主機防區端口與有線探測器出廠默認接線方式說明

防區端口（防區1至防區8）默認接探測器的“常閉信號”；

不需要接探測器的防區端子請用導線短接起來，或者通過鍵盤編程將其關閉，編程請參考主機說明書編程表的“指令05”；

5、主機警號接口說明

如上圖所示：

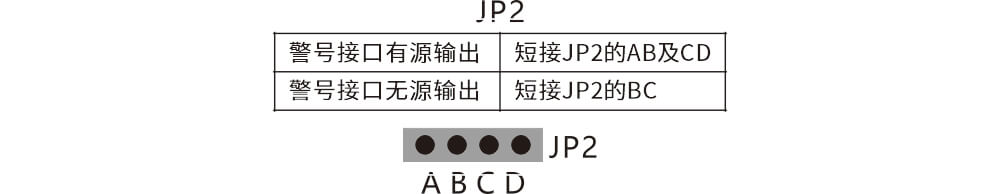

短接報警主機的JP2跳針AB及CD，警號接口為有源輸出，輸出功耗為DC12V 2000mA；

短接報警主機的JP2跳針BC，警號接口為無源輸出；

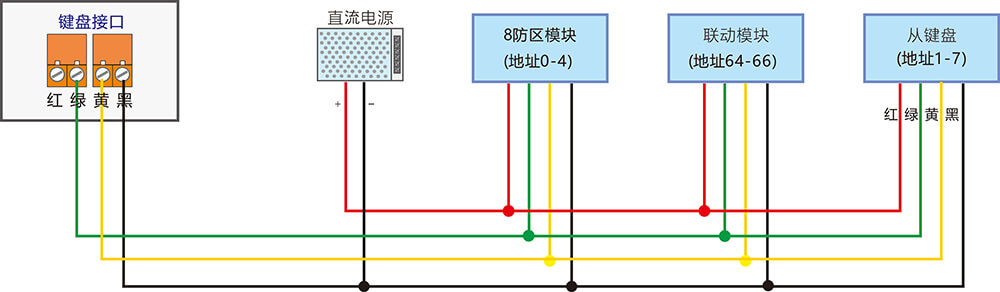

6、主機與總線擴展設備(8防區報警模塊，聯動繼電器，從鍵盤）的連接

AL-238P主機通過RS485鍵盤通訊接口與總線設備（8防區報警模塊、聯動繼電器模塊）連接?？偩€設備及其探測設備的電源建議使用獨立電源供電，所有掛接在同一個電源上的設備的總功耗不要超過電源的額定功率。

8防區模塊地址撥碼說明：地址撥碼范圍0-4；地址撥0，則防區號代表為1-8防區，撥1代表9-16防區，依次類推；

聯動模塊地址撥碼說明：地址撥碼范圍64-66；地址撥64，則繼電器聯動輸出點為1-16，撥65代表17-32路，依次類推；

鍵盤地址說明：地址范圍0-7；地址為0，則代表主鍵盤，為1代表1號從鍵盤，依次類推；

7、AL-238P與蓄電池的連接

蓄電池12V7AH，主機電池接口的紅線接電池正極、黑線接電池負極。市電正常時，主板由電源供電；當市電停電或故障時，主機自動切換到蓄電池供電。

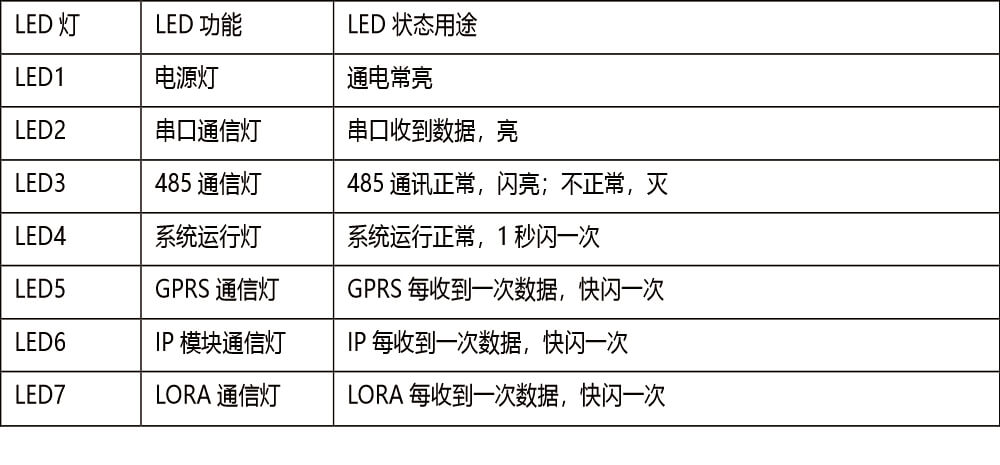

三、主機主板的LED指示燈狀態說明

四、主要部件用途說明

1、鍵盤

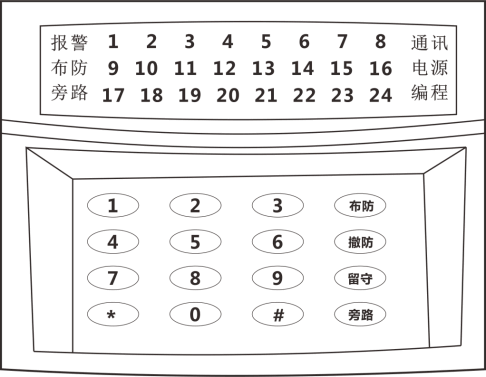

鍵盤布局：

鍵盤主要分為兩個區：顯示區和鍵盤區。

鍵盤顯示區主要顯示主機的運行狀態：如布防、報警、通訊、電源、編程、旁路、防區等。

鍵盤區主要分為：密碼輸入及編程指令輸入，系統布防、撤防、留守布防、旁路等功能按鍵。

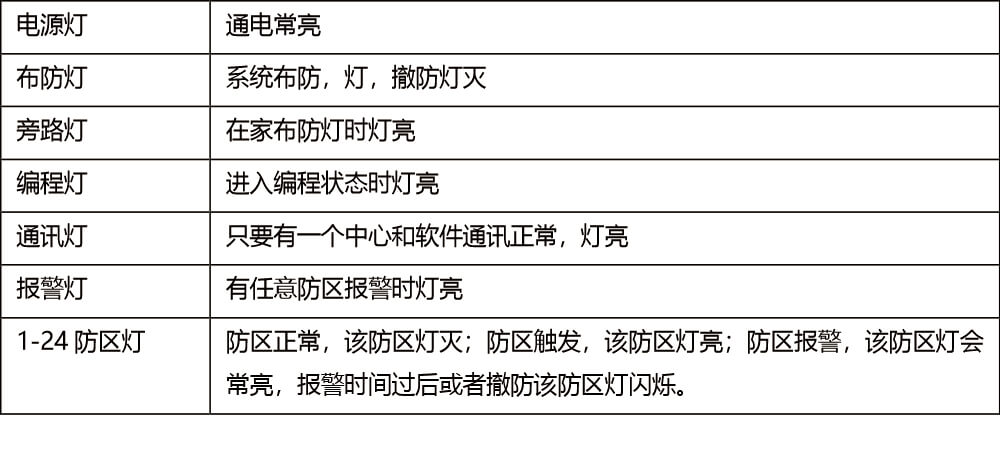

鍵盤顯示狀態說明：

2、功能模塊

4G模塊

4G模塊為主機GPRS、GSM移動網絡擴展模塊；模塊LED燈狀態如下：

LED1=模組開機狀態；

常亮：模塊開機狀態；燈滅：未初始化或關機；

LED2=SIM狀態燈；

常亮：模組檢測到SIM卡；燈滅，未檢查到SIM卡；

LED3=接收指示燈：

當模組串口接收數據時燈亮；無數據時燈滅；

LED4=發送指示燈：

當模組串口發送數據時燈亮；無數據時燈滅；

LED5=網絡指示燈：

每3s長閃爍一次：注冊網絡成功；每800ms閃爍一次：網絡關閉；燈滅：未注冊網絡

LED6=模塊電源燈：

常亮：模塊供電；燈滅：模塊無供電；

網絡模塊

網絡模塊為報警主機網絡擴展模塊，可實現TCP/IP通訊，達到網絡報警功能。

8防區模塊

8防區模塊地址撥碼范圍0-4；地址撥0，則防區號代表為1-8防區，撥1代表9-16防區，以此類推；

LORA模塊

LoRa模塊：LoRa模塊為報警主機LoRa通訊擴展模塊，支持LoRa無線報警設備接入。

第二章、系統操作說明

一、用戶操作指南

1 、布防命令

鍵盤布防：密碼（默認出廠為123456）＋“布防”鍵；

遙控器布防：按遙控器“”鍵；

操作正確后，主機蜂鳴器開始滴...滴...滴響，等到主機延時布防（默認10S）時間到了，主機布防成功。

2、撤防命令

鍵盤撤防：密碼（默認出廠為123456）＋“撤防”鍵；

遙控器撤防：按遙控器撤防：“”鍵；

鍵盤蜂鳴器長響1聲，報警器進入撤防狀態；

3、快速布防

長按鍵盤"布防"3秒鐘以上；

主機蜂鳴器開始滴...滴...滴響，等到主機延時布防時間到了，主機布防成功（主機蜂鳴器鳴叫+語音提示直至布防延時結束）；

注：該功能需要將“快速布防”功能開啟，編程請參考主機說明書編程表的“指令13”；

4、留守布防

鍵盤留守布防：密碼（默認出廠為123456）＋"留守"鍵

遙控器留守布防：按遙控器留守布防：“”鍵；

主機蜂鳴器開始滴...滴...滴響，等到主機延時布防時間到了，主機布防成功。（主機蜂鳴器鳴叫+語音提示直至布防延時結束）；

留守布防模式：當有防區設置為在家防區時，采用留守布防，防區類型設置為在家防區的防區不生效，只有防區類型設置為非在家防區生效）；

5、單防區布撤防（針對1-8防區）

123456+旁路鍵，進入單防區布撤防編程狀態，按防區號+布防或者撤防鍵，即可對對應的防區進行布防或者撤防操作，按 *鍵 退出該編程狀態；

6、挾持撤防

鍵盤操作：挾持密碼＋"撤防"鍵；

主機撤防,并上報中心挾持報警。

7、進入編程及退出編程指令

進入編程——密碼（默認出廠為123456）+#；

退出編程—— “*”鍵 ；

8、清除當前報警顯示

密碼（默認出廠為123456）＋“*”鍵；

可以清除語音，聯動，警號，顯示；

9、查詢報警記錄

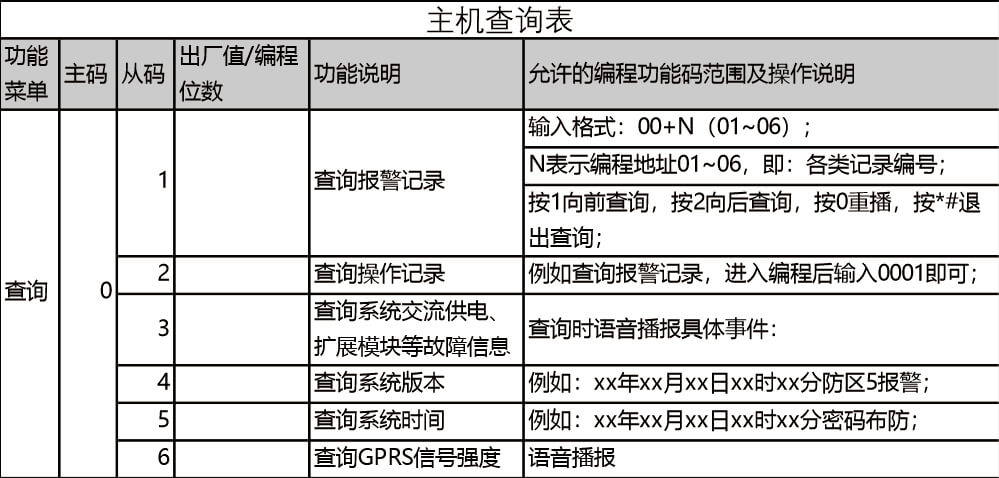

輸入密碼（默認出廠為123456））+#，進入編程，再輸入00+01，主機播報最近一條報警記錄，按1鍵查詢上一條報警記錄，按2鍵查詢下一條報警記錄，按0鍵重復播報一次，按*#鍵退出查詢。

如需要查詢“操作記錄”、“系統版本”、“系統時間”以及“GSM天線信號值”等信息，請參考主機說明書編程表的“指令00”；

10、鍵盤鎖定及解鎖

如果開啟了鍵盤鎖定功能，鍵盤撤防操作連續輸入3次密碼錯誤，鍵盤進入鎖定狀態；需要等待15分鐘后自動解鎖或者將主機斷電重啟解鎖；

11、恢復鍵盤編程密碼為123456

 <1>. 斷開鍵盤的電源。

 <2>. 短接鍵盤跳針孔J1。

 <3>. 接通鍵盤的電源。

 <4>. 斷開鍵盤跳針孔J1。

12、修改鍵盤地址

（1）．按住鍵盤的[旁路]鍵3秒以上；輸入鍵盤編程密碼：6位數，密碼出廠默認值為123456（2）．按住[*]鍵3秒。編程燈常亮顯示你已經進入了編程模式；

（3）．輸入功能碼0100（功能碼為4位數）；

（4）. 再輸入2位鍵盤地址如01（鍵盤地址為0到7，共8個鍵盤地址），輸入正確，主機長“嘀”一聲鳴；若輸入錯誤,會發出”嘀嘀嘀”3聲錯誤提示，輸入錯誤時鍵盤自動退出編程模式，必須重新按上面操作進入編程并輸入正確的編程值才能成功；

（5）．在編程中或編程設置完后，只要按住“*”鍵3秒，將退出編程模式；

13、恢復主機的主密碼

將主機斷電，短路主機主板的跳針J11，再上電主密碼恢復默認值；恢復后斷電將跳針J11復位；

14、主機恢復出廠設置

將主機斷電，短路主機主板的跳針J11，再上電，輸入密碼（默認出廠為123456）+#，進入編程，再輸入44+02+1#，即刻進行初始化，主機恢復出廠設置，恢復后斷電將跳針J11復位；

二、系統編程說明

進入編程——輸入格式：主密碼（6位）+#（出廠設置主密碼為：123456）

注：成功進入編程時，蜂鳴器長嘀一聲，編程指示燈常亮，語音型會播報“編程進入”，表示主機處于編程狀態。

退出編程——輸入格式：編程狀態下直接按 * 號鍵退出編程。

注：退出編程狀態時，蜂鳴器長嘀一聲，編程指示燈滅，或停止操作鍵盤按鍵30秒后，主機自動退出，蜂鳴器不響，編程指示燈滅。

三、主機編程表及各地址出廠值

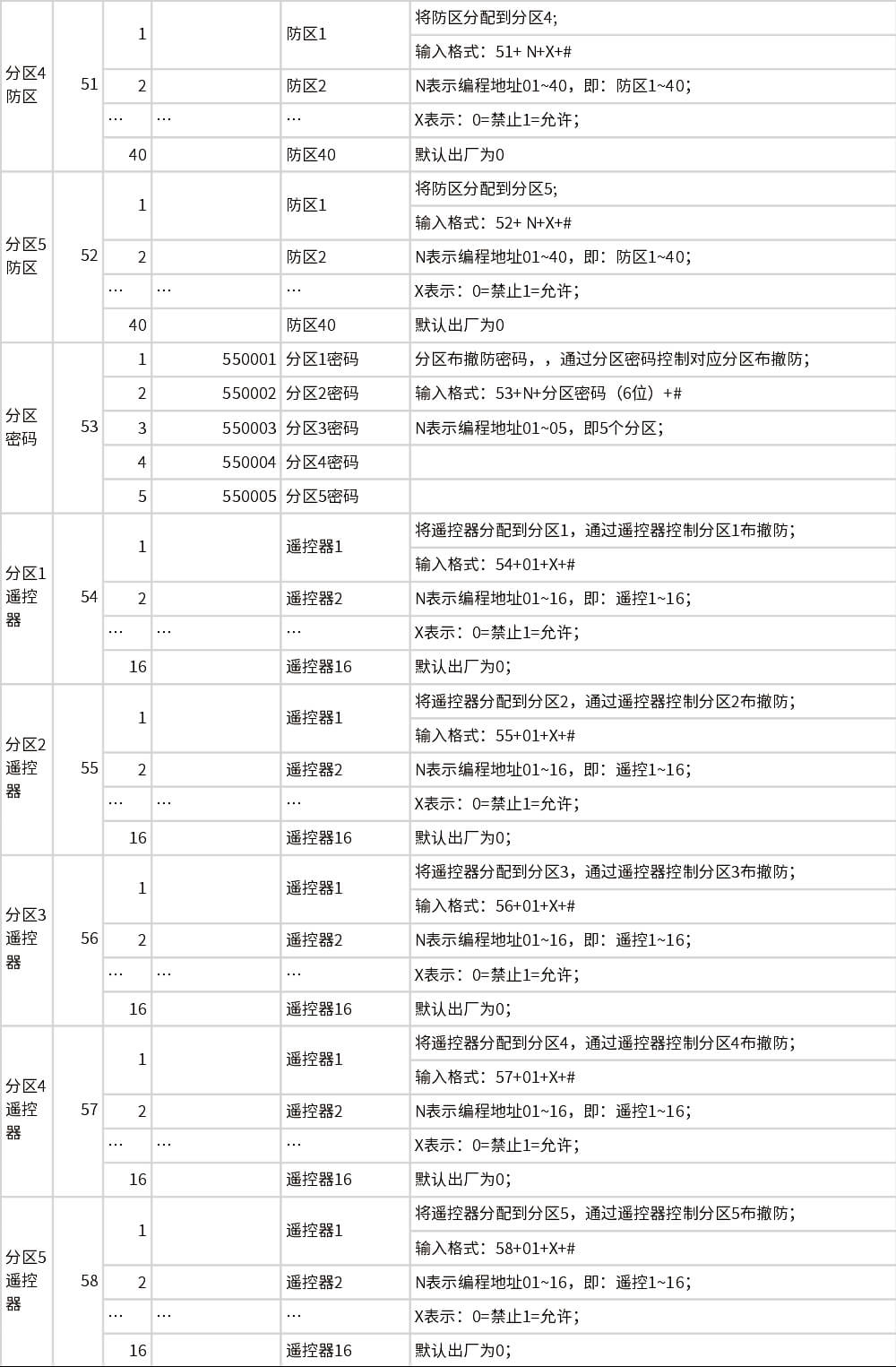

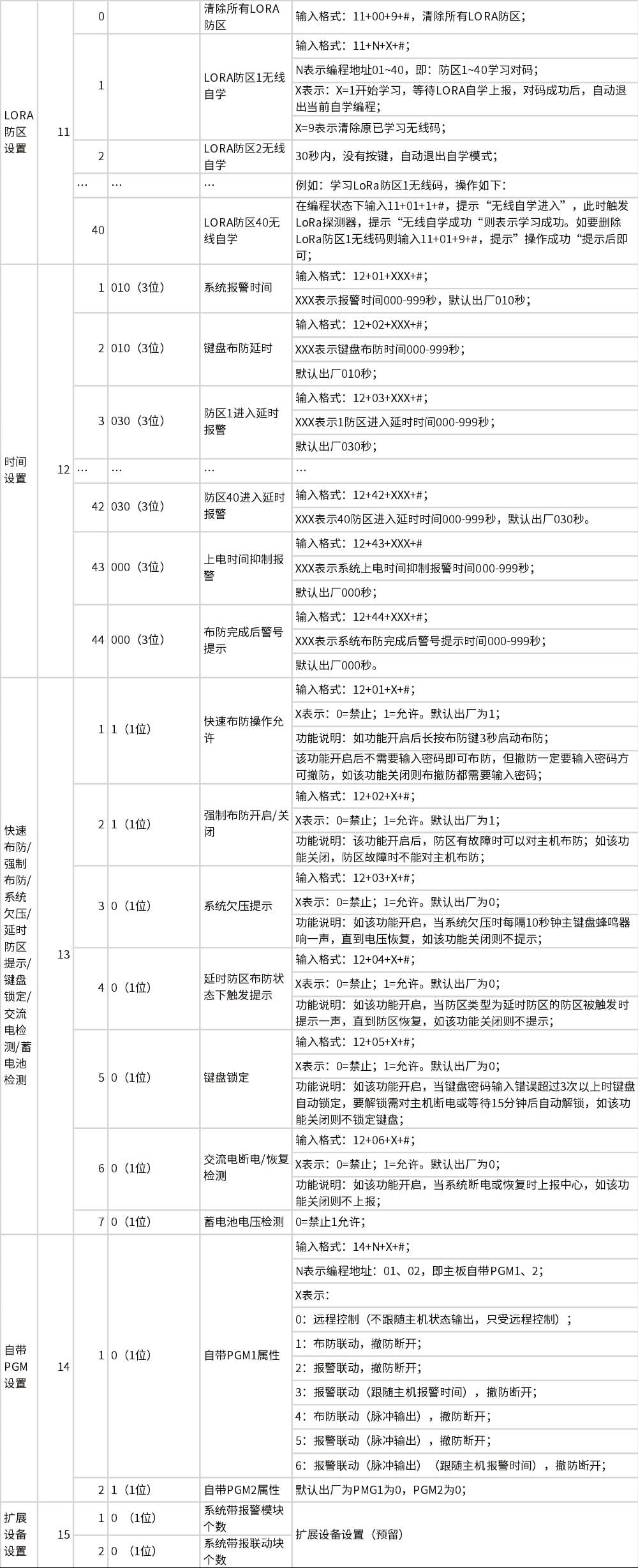

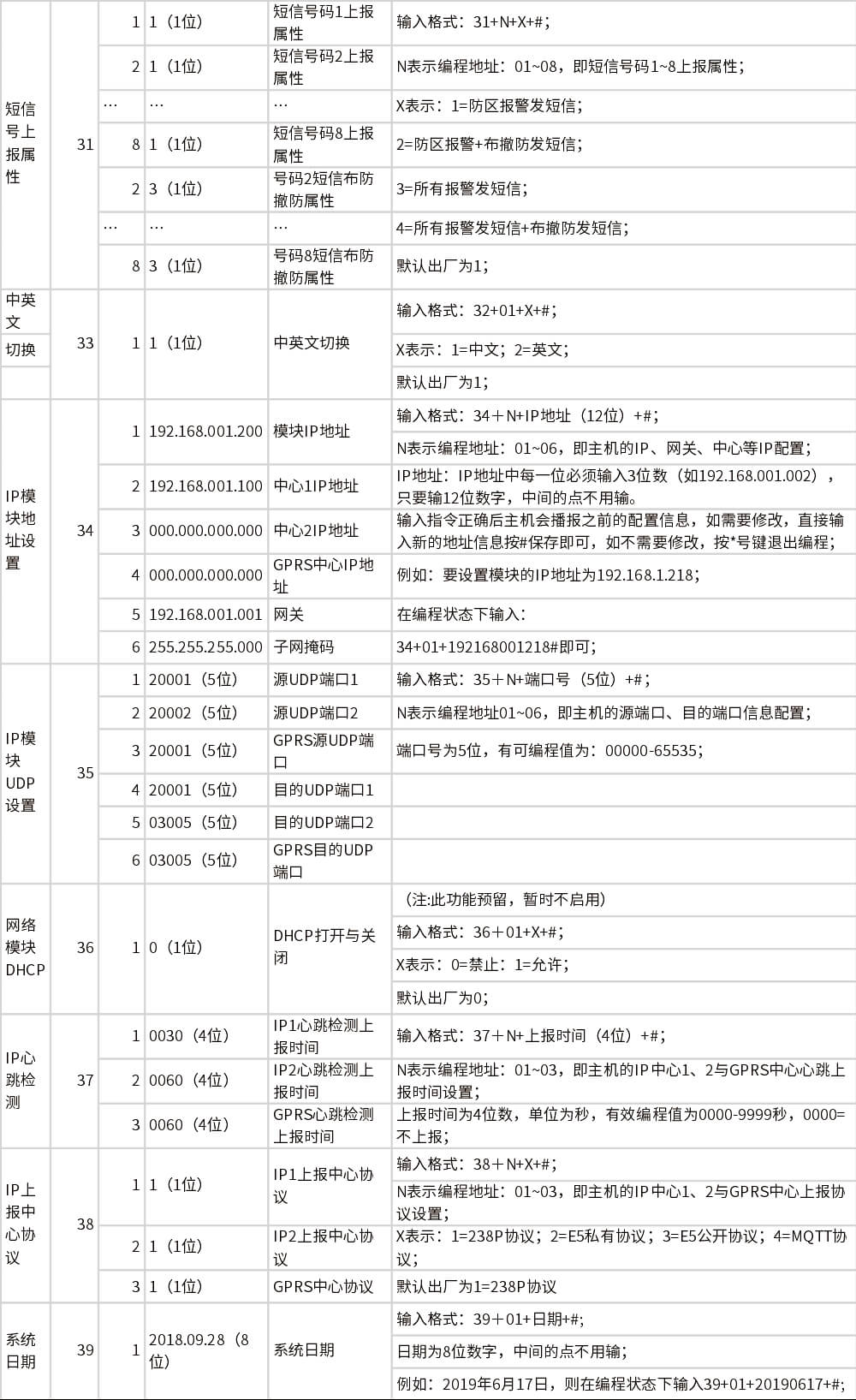

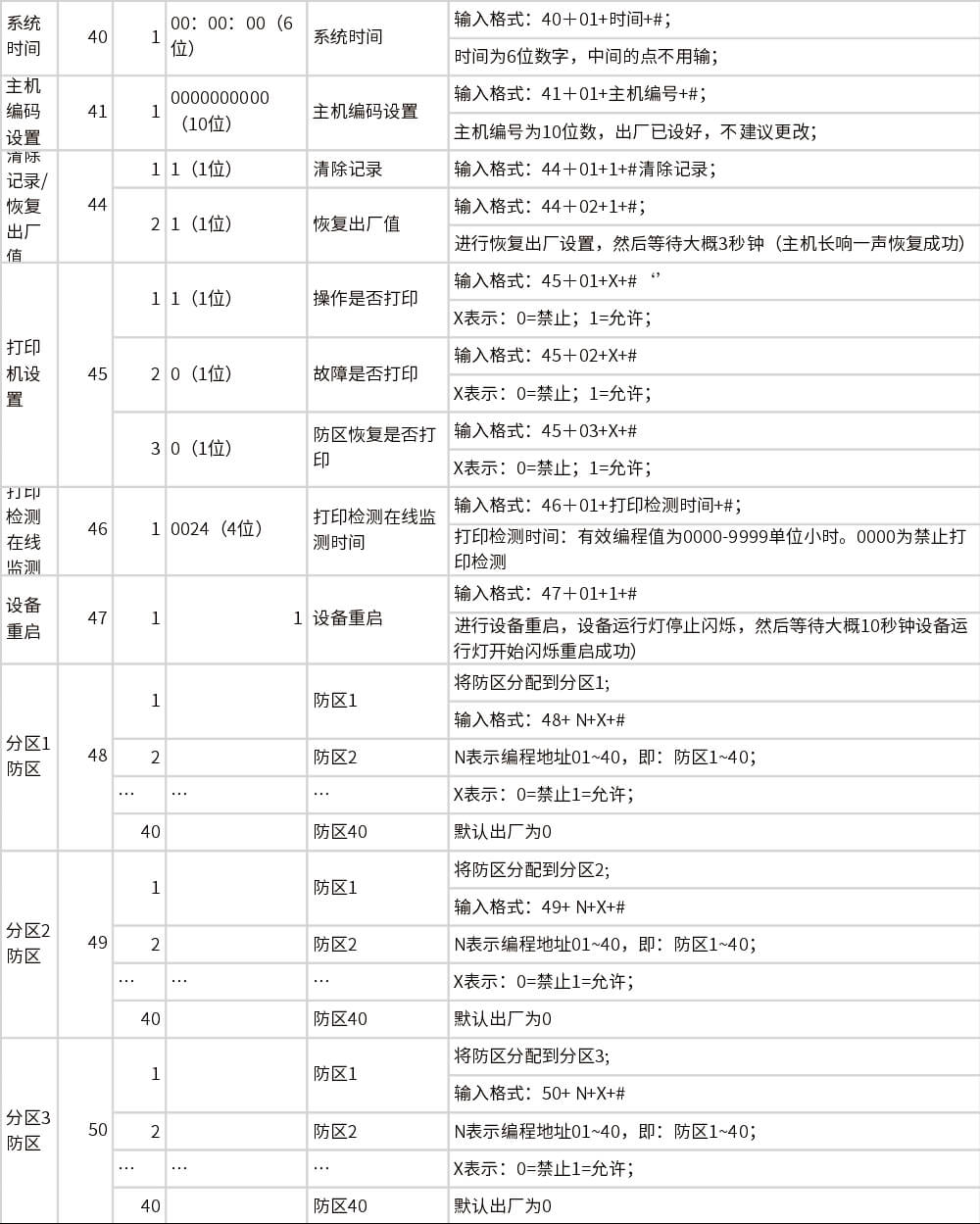

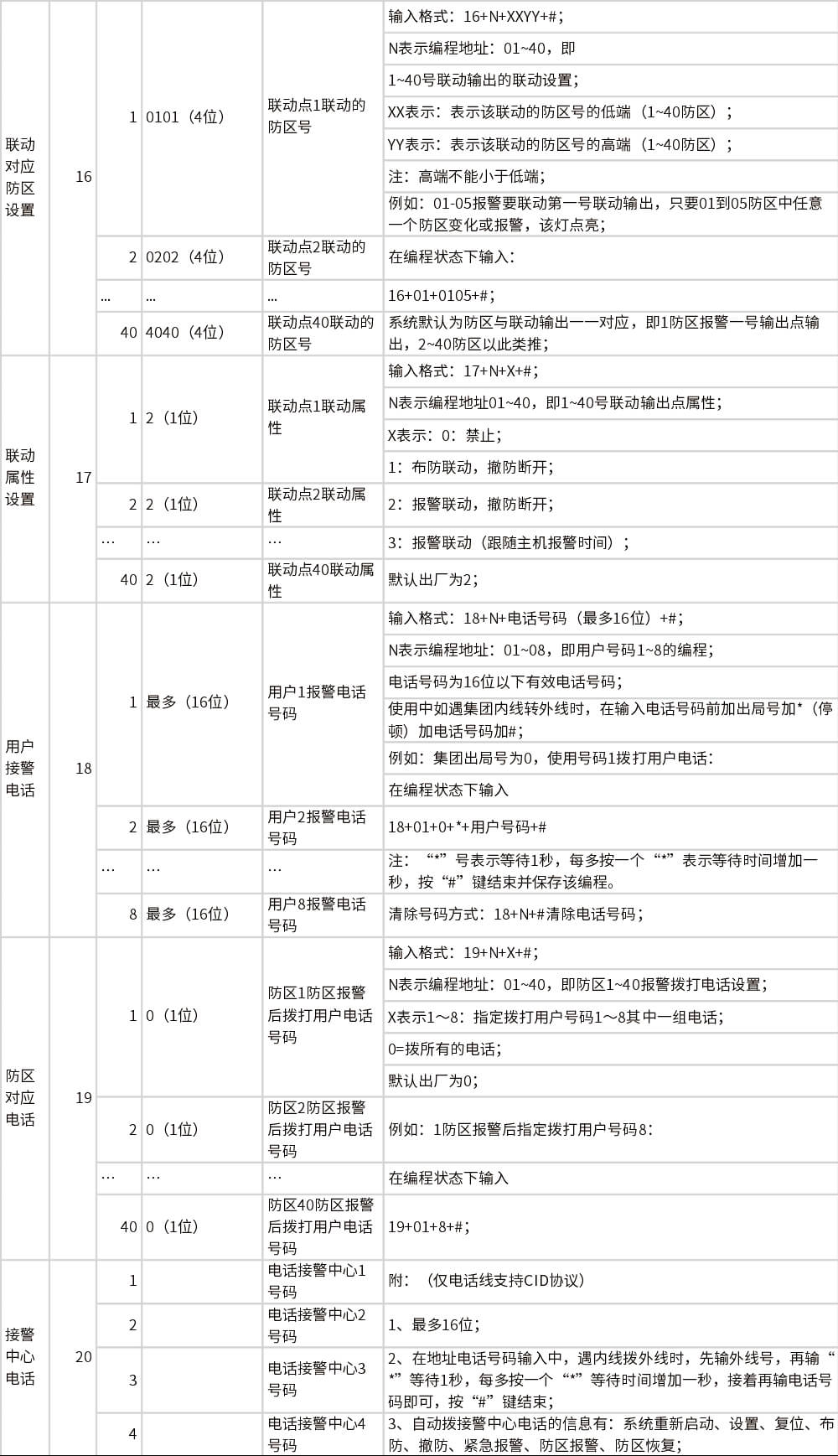

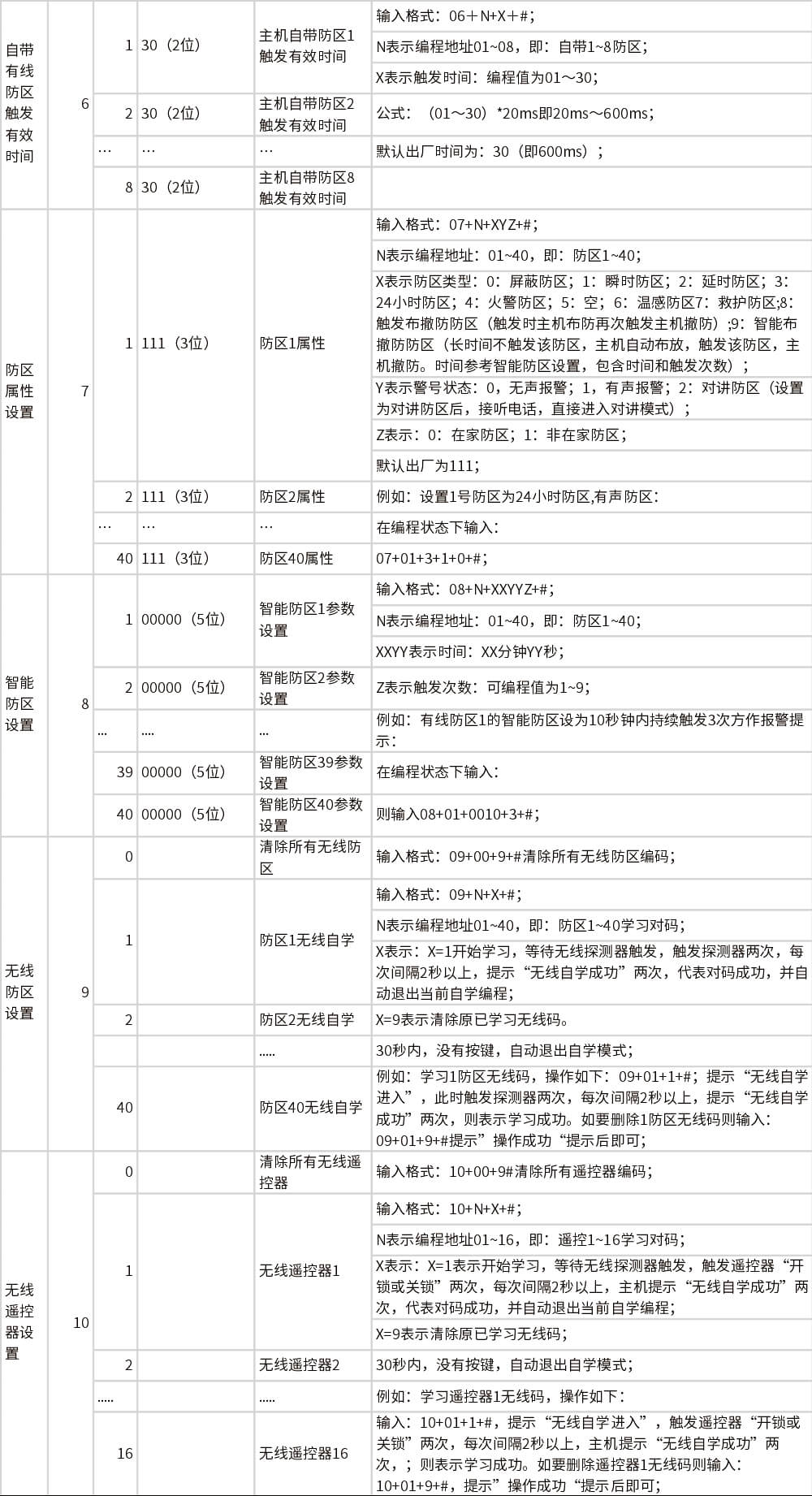

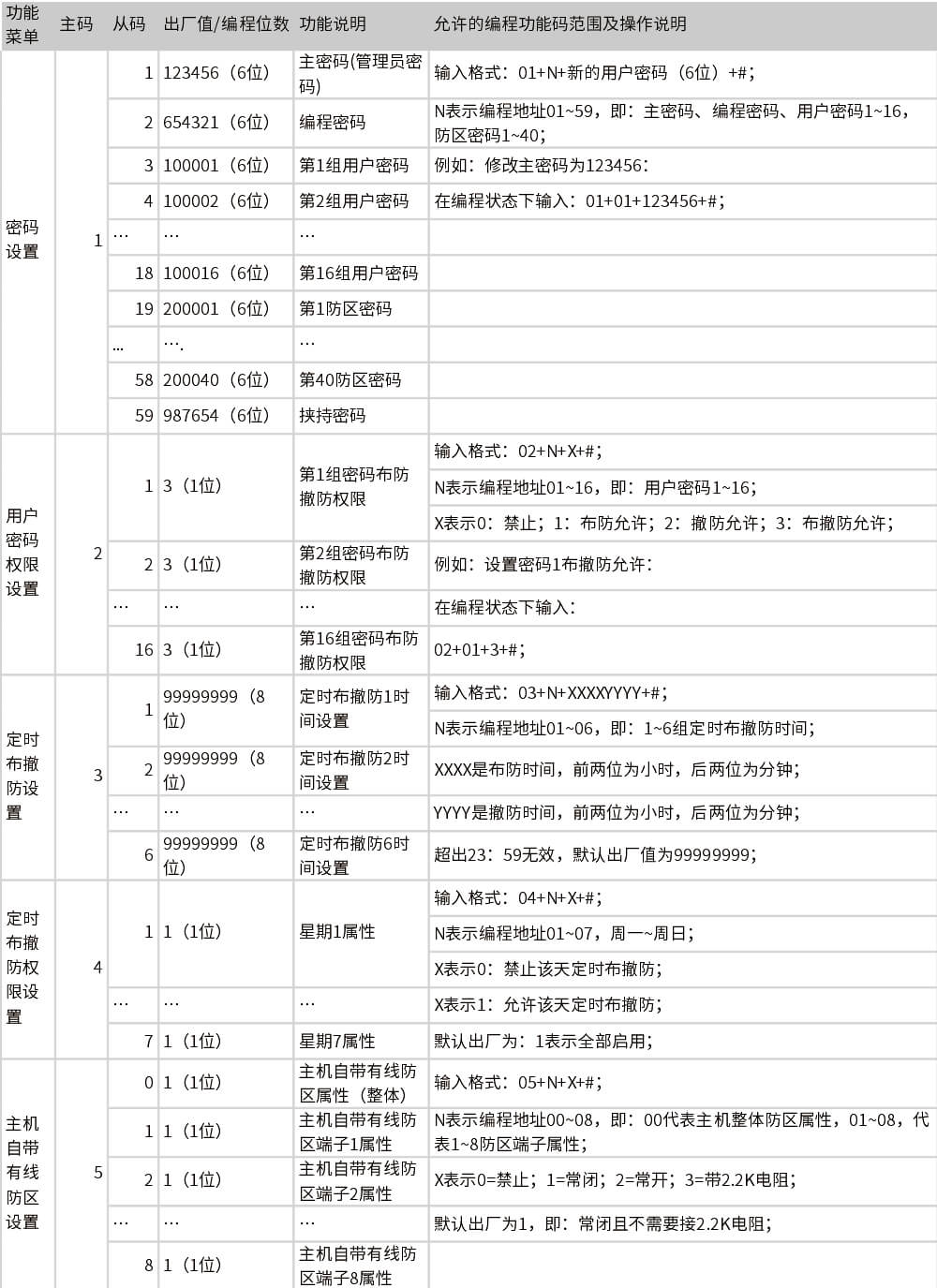

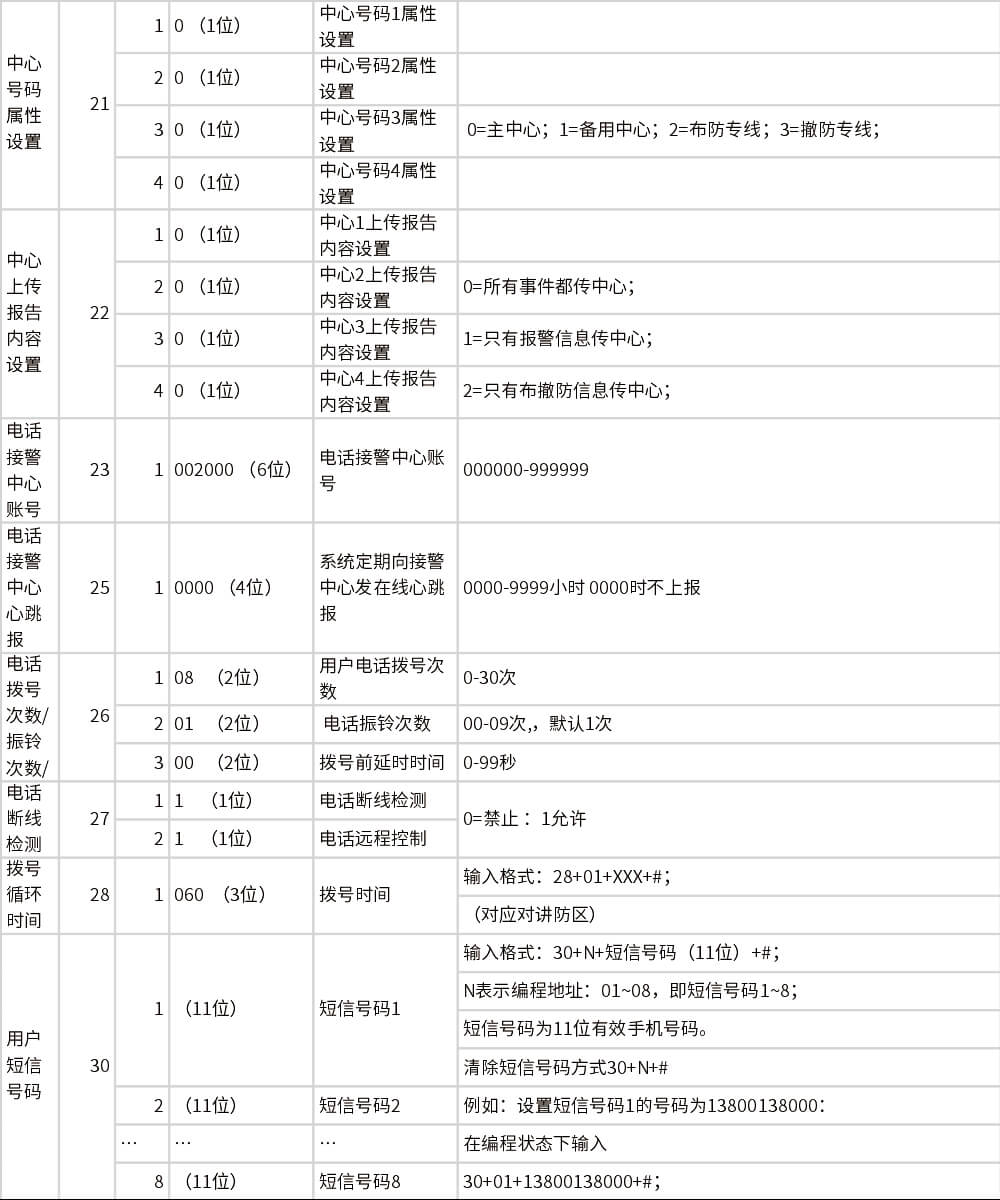

主機編功能程表及各地址出廠值：

四、編程舉例

前提：編輯主機的參數時，請先進入編程模式，再按照編程表對參數進行設置，設置完后退出編程；

例1：將主密碼改成654321；

進入編程模式后輸入：01+01+654321+#，輸完后蜂鳴器長響一聲修改成功。

例2：要修改第1組用戶密碼布防撤防權限為只能布防；

進入編程模式后輸入：02+01+1+#，輸完后蜂鳴器長響一聲修改成功。

例3：要更修改定時布撤防1時間為08：00布防，17：45撤防；

進入編程模式后輸入：03+01+08001745+#，輸完后蜂鳴器長響一聲修改成功。

例4：要修改防區1屬性為24小時并且為無聲防區；

進入編程模式后輸入：07+01+300+#，輸完后蜂鳴器長響一聲修改成功。

例5：要修改主機自帶有線防區端子2屬性為常開屬性；

進入編程模式后輸入：05+02+2+#，輸完后蜂鳴器長響一聲修改成功。

例6：要修改系統報警時間為30秒；

進入編程模式后輸入，12+01+030+#，輸完后蜂鳴器長響一聲修改成功。

例7：要修改智能防區1為10分鐘10秒鐘內持續觸發3次主機才報警；

進入編程模式后輸入：08+01+10103+#，輸完后蜂鳴器長響一聲修改成功。

例8：要清除所有無線防區；

進入編程模式后輸入：09+00+9+#，輸完后蜂鳴器長響一聲修改成功。

例9：要清除無線防區1，進入編程模式后輸入：09+01+9+#，輸完后蜂鳴器長響一聲修改成功。

例10：要修改用戶1報警電話號碼為13828013204：；

進入編程模式后輸入：18+01+13828013204+#，輸完后蜂鳴器長響一聲修改成功。

例11：要清除用戶1報警電話號碼：；

進入編程模式后輸入：18+01+#，輸完后蜂鳴器長響一聲修改成功。

例12：要修改IP模塊IP地址為192.168.001.201；

進入編程模式后輸入：34＋01+192168001201+#，輸完后蜂鳴器長響一聲修改成功。

例如：要修改系統日期為2019.02.21；

進入編程模式后輸入：39＋01+20190221+#，輸完后蜂鳴器長響一聲修改成功。

例14：要修改系統時間為09點28分00秒；

進入編程模式后輸入：40＋01+092800+#，輸完后蜂鳴器長響一聲修改成功：格式為：小時（24小時制：2位）+分鐘（2位）+秒（2位）。

第三章、防區類型和密碼權限說明

一、防區類型及說明

屏蔽防區：此防區無效，無論在什么情況下觸發該防區都不會報警。

瞬時防區：布防成功后，觸發立即報警。

延時防區：布防成功后，若觸發了延時防區，只在所設定的進入/退出延時時間結束之后才會報警；在延時過程中進行撤防，會自動取消報警。

24小時防區：一直處于激活狀態，不論撤布防與否，只要一觸發就立即報警。

火警防區：一直處于激活狀態，不論撤布防與否，只要一觸發就立即報警。

溫感防區：一直處于激活狀態，不論撤布防與否，只要一觸發就立即報警。

救護防區：一直處于激活狀態，不論撤布防與否，只要一觸發就立即報警。

觸發布撤防防區：若系統現在為布防狀態，此防區觸發，系統進行撤防；若系統現在為撤防狀態，此防區觸發，系統進行布防。

說明：每個防區都可以設置成有聲或無聲防區；也可以設置成在家防區和非在家防區，如果某個防區設置成在家防區且防區類型是瞬時防區或延時防區，用戶留守布防，該防區觸發無效。

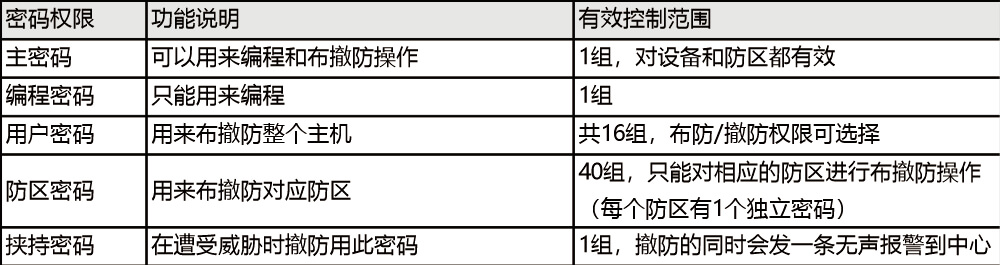

二、系統密碼權限說明

系統總共有59個密碼，分為5種不同的權限密碼，各種權限說明如下：

第四章、擴展模塊功能應用

一、4G模塊上傳網絡接警中心，只能上傳1個中心

例如：主機需要通過4G模塊上傳接警中心軟件，接警中心軟件的服務器IP為21.52.118.56，端口3005；

中心IP及端口設置方式：

輸入密碼（默認出廠為123456））+#，進入編程；

設置GPRS中心IP地址，格式：34+04+021052118056#

IP只要輸12位數字，中間的點不用輸。輸入指令3404正確后主機會播報之前的配置信息，如需要修改，直接輸入新的IP按#保存即可；

GPRS目的UDP端口，格式：35+06+03005#

GPRS心跳檢測上報時間，格式：37+03+0030#

“*”鍵，退出編程

二、IP模塊上傳網絡接警中心，IP可以同時上傳2個中心

例如：主機需要通過IP上傳第1個接警中心軟件，接警中心軟件電腦IP為192.168.1.100，端口為20001；

模塊IP、中心IP及端口設置方式：

輸入密碼（默認出廠為123456））+#，進入編程

設置模塊IP地址，格式：34+01+192168001201#（根據所在網絡分配一個IP地址給主機）

IP只要輸12位數字，中間的點不用輸。輸入指令3401正確后主機會播報之前的配置信息，如需要修改，直接輸入新的IP按#保存即可；

中心1的IP地址，格式：34+02+021052118056#（裝軟件的電腦或云服務器的IP地址）

網關，格式：34+05+192168001001#（根據所在網絡網關地址填寫）

子網掩碼，格式：34+06+255255255000#（根據所在網絡信息地址填寫）

源UDP端口1，格式：35+01+20001#（主機發送數據的端口）

目的UDP端口1，格式：35+04+03005#（軟件或者服務器的接受數據的端口）

中心1心跳檢測上報時間，格式：37+01+0030#

“*”鍵  退出編程

三、 用戶電話接警通知

1、接警電話號碼設置方式

輸入密碼（默認出廠為123456）+#，進入編程；

設置用戶接警電話號碼，格式：18+N(即電話號01-08)+電話號碼（最多16位）+#；

設置號碼需注意：使用中如遇集團內線轉外線時，在輸入電話號碼前應加出局號+加*（停頓）+電話號碼+#；

*#，退出編程；

2、清除電話號碼方式

輸入密碼（默認出廠為123456）+#，進入編程；

輸入18+N（01-08）+#  清除電話號碼；

*鍵，退出編程；

例如：集團出局號為0，使用撥打用戶接警電話1，編程如下：

輸入密碼（默認出廠為123456）+#，進入編程；18+01+0+*+用戶號碼+#

注：“*”號表示等待1秒，每多按一個“*”表示等待時間增加一秒，按“#”鍵結束并保存。

3、電話掛機

主機報警，撥打用戶電話后，用戶接聽后主機的掛機方式有以下三種：

1）、用戶接聽電話時間大于12s后掛機，不會繼續撥打用戶電話；

2）、用戶接聽電話時間小于12s掛機，會繼續撥打用戶電話，撥打次數按設定的電話撥號次數；3）、對主機撤防時，不會繼續撥打用戶電話；

四、開通短信布撤防提醒功能

在指令31編程項設置短信號碼1上報屬性，開通屬性2（防區報警+布撤防發短信）功能時，每當主機進行布防，報警和撤防動作，主機都會將該信息發送到相應的手機上，手機短信顯示內容如下：布防信息：XX布防；撤防信息：XX撤防；報警信息：XX防區報警。

附：如果僅需要開通報警后給第一個手機號碼發送報警短信，布撤防和其它信息不發短信，必須進行如下設置，31+01+1，這樣主機給第一個手機號碼只發防區報警發短信。

五、LoRa擴展模塊

LoRa頻率433MHZ；

空曠地方通訊距離2公里；

最大接入40個防區；

雙向可靠通訊，設備欠壓/無線強度監測；

六、串口接打印機

1、主機具有實時打印功能。可以打印的信息有：報警、故障、操作、設備正常在線等信息。默認打印防區報警和布防撤防操作，打印帶有時間記錄。

2、主機通過232串口線接到公司專用的打印機上，目前型號為DYJ-WH。

3、如果打印的測試時間間隔不為0，那么打印機會在整點按照指定的時間間隔打印一次，表示系統運行正常。

打印格式：防區2報警13日11時50分21秒---打印的內容，包括設備/防區的名稱和信息+時間

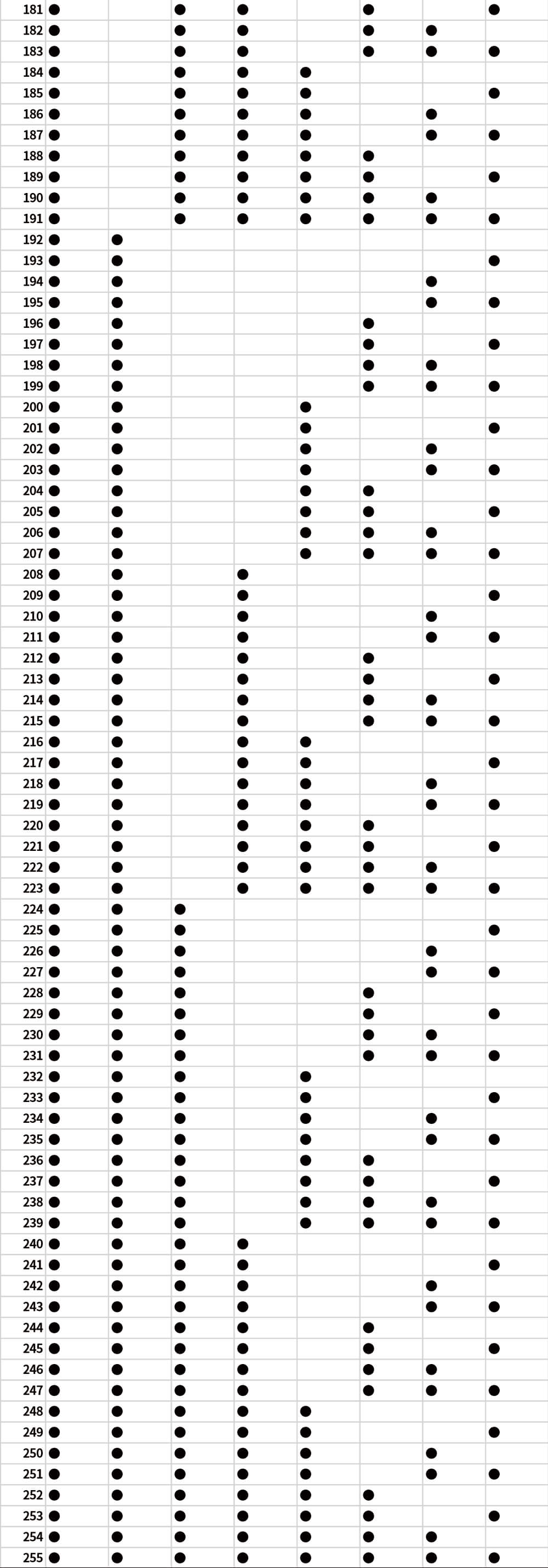

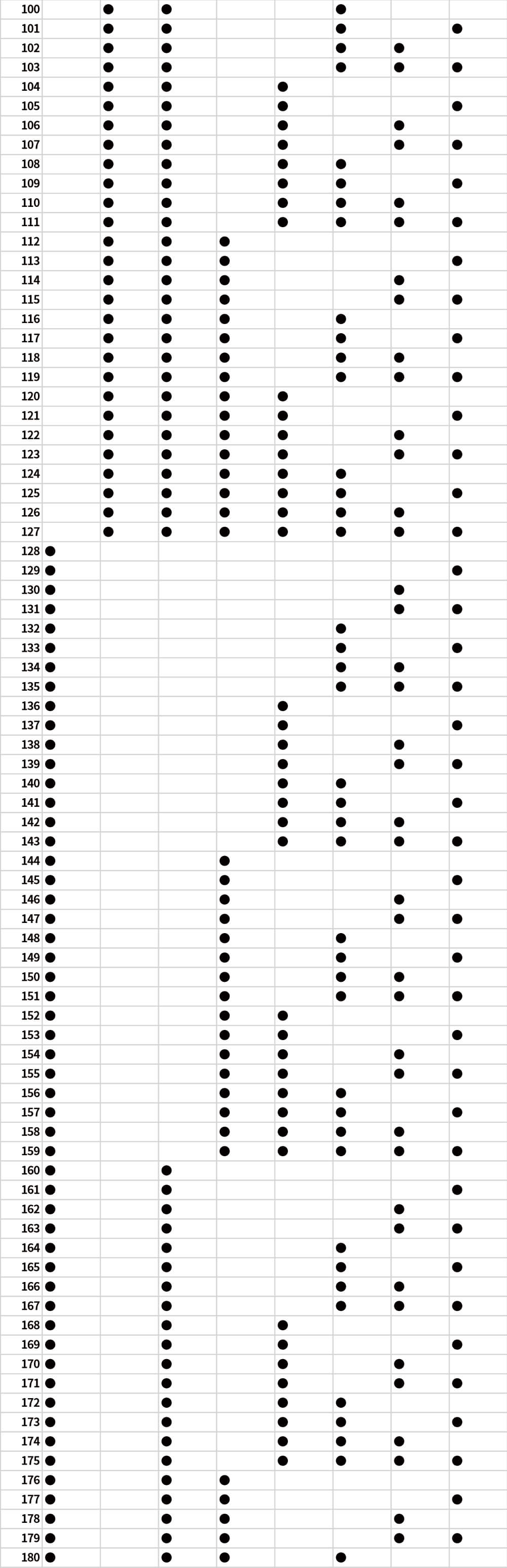

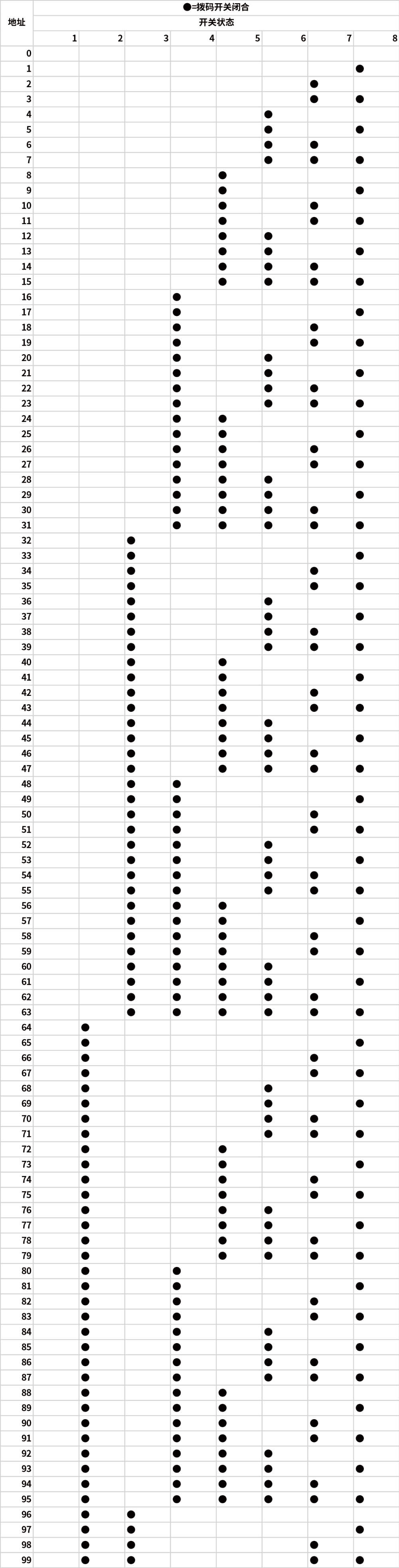

地址撥碼表
