一、產品簡介

總線報警系統是一種安全警報系統，用于監測在特定區域內發生的安全問題。系統采用總線或者網絡結構，將前端傳感器（如緊急按鈕、門磁、紅外探測器、煙霧探測器等）連接在一起，并與控制中心進行數據交換。

二、功能特點

1、?帶8個有線防區，可擴展256個總線設備或128個?絡設備，?多?持2048個防區。

2、?持管理485防區模塊和485?體化設備，可接?脈沖圍欄、張?圍欄等。

3、?持管理IP防區模塊、IP脈沖圍欄、IP張?圍欄、IP緊急按鈕、IP溫濕度探測器、IP紅外探測器等?絡設備。

4、?持管理256個聯動模塊的輸出聯動，?多?持4096個聯動繼電器輸出。

5、1個防區?多聯動8個聯動輸出點，聯動屬性和聯動時間可設置。

6、?持17個鍵盤分區，包含1個主鍵盤和16個從鍵盤，從鍵盤可實現總線通信或IP通信。

7、?持每個鍵盤6組定時布撤防功能，共102組；?持周??周?定時權限可選?

8、?持16個LED屏聯動，實現報警顯?聯動，同時LED條屏還能夠聯動語?。

9、?帶?路?源繼電器報警輸出，報警輸出時間可設置。

10、?帶兩路RS485總線通信接?，每個總線接?的通信距離可達1.2km，可擴展至4.8km。

11、?持8組??接警電話號碼和8組??接警短信號碼?

12、?持3個電話線接警中?，?持話機復?。

13、?持ContactID protocol，可緩存250條CID報告。

14、?持273個密碼管理，1個安裝員密碼、每個鍵盤具有8個布防密碼和8個布撤防密碼；

15、?持通過?絡、Type-C串?、4G等?式連接接警中?；

16、?持通過微信?程序及中?接警軟件對主機遠程控制和接警功能。?

17、?持通過配置?具修改防區名稱，防區名稱最多?持7個漢字。

18、?持1000條報警事件記錄和1000條操作事件記錄，記錄?持掉電保存；

19、?持外接打印機功能，可實時打印當前主機狀態，防?篡改數據信息。

20、?持防拆報警功能，防拆報警可設置開啟和關閉。

21、主機?帶時鐘芯?，掉電時間繼續運?。

22、?持外置蓄電池，蓄電池電壓實時監測，主輔電源可?動切換；

23、?持警號輸出、鍵盤電源、輔助電源防反接和過流保護；

24、?持Type-C接?本地升級功能。

三、技術參數

供電電源：DC13.8V電源輸入

主機功耗：≤24W

輔助輸出：DC12V 800mA

工作溫度：-10℃～55℃

工作濕度：10%～90%RH

報警輸出: 1路無源繼電器常開輸出

防拆開關：1個，支持防拆報警

外殼尺寸：335mm*275mm*80m

四、主板示意圖

五、主板部件介紹

1、主板的S2撥碼開關說明

撥碼1：恢復安裝員密碼。主機斷電，撥到ON，再上電，即恢復安裝員密碼為123456

撥碼2：恢復出廠。主機斷電，撥到ON，再上電，最后進入主機的編程菜單項【13-8：恢復出廠值】進行設置，即可對主機恢復出廠。

撥碼3：備用。

撥碼4：若撥到ON時，主機處于【配置模式】。若撥到數字時，主機處于【工作模式】。

2、主板的跳針說明

JP2：上面兩個跳針正常工作時斷開，升級程序時短接；下面兩個跳針一直短接即可。

JP3：斷開時，主機外接電源給芯片供電；短接時通過Type-C給芯片短接供電。（默認斷開即可）

3、主板的通訊擴展口1、2說明

主機通過在通訊擴展口安裝網絡模塊、4G模塊或電話線模塊，實現網絡、電話或短信通知功能。

網絡模塊、4G模塊既可以安裝于通訊擴展口1，也可以安裝于通訊擴展口2；電話線模塊只能安裝在通訊擴展口1。

4、主板的Type-C接口說明

主機通過Type-C接口可以連接電腦端【配置工具】，通過電腦配置參數。

注：Type-C連接【配置工具】，串口必須使用COM1；S2撥碼必須將撥碼4撥到ON；

主機通過Type-C接口可以連接管理平臺，通過平臺進行接警和管理。

5、主板的紐扣電池接口說明

紐扣電池規格為CR1220。注：紐扣電池安裝時正極朝上。

六、主板接口說明

1、主板蓄電池接口說明

【主板蓄電池接口】正極接蓄電池的紅線，負極接蓄電池的黑線。

市電正常時，主機由電源供電；當市電停電或故障時，主機自動切換到蓄電池供電。

2、主板供電電源接口說明

主機出廠標配DC13.8V 3A電源，將標配電源DC13.8V的正負接到【主板電源輸入接口】。

注：電源電壓低于13.8V時系統會提示主鍵盤欠壓，可以通過調節標配電源的微調電位器升高電壓解決問題。

3、主板輔助輸出接口說明

主機支持一組DC 12V/800mA左右的直流輔助電源，一般可用作給主機附近的報警器供電。

4、主板鍵盤接口說明

【主板鍵盤接口】可以連接主鍵盤和一路總線打印機。

接主鍵盤，將【主板鍵盤接口】的紅、綠、黃、黑對應接主鍵盤的紅、綠、黃、黑。

5、主板通訊口1、通訊口2接口說明

【通訊口1、通訊口2接口】為兩路RS485總線接口，可以連接總線防區擴展模塊、聯動模塊、從鍵盤、LED屏等設備。

【通訊口1、通訊口2接口】的綠為485正極，黃為485負極，黑色接屏蔽層。

6、主板板載有線防區接口說明

【主板板載有線防區接口】，如下圖所示：

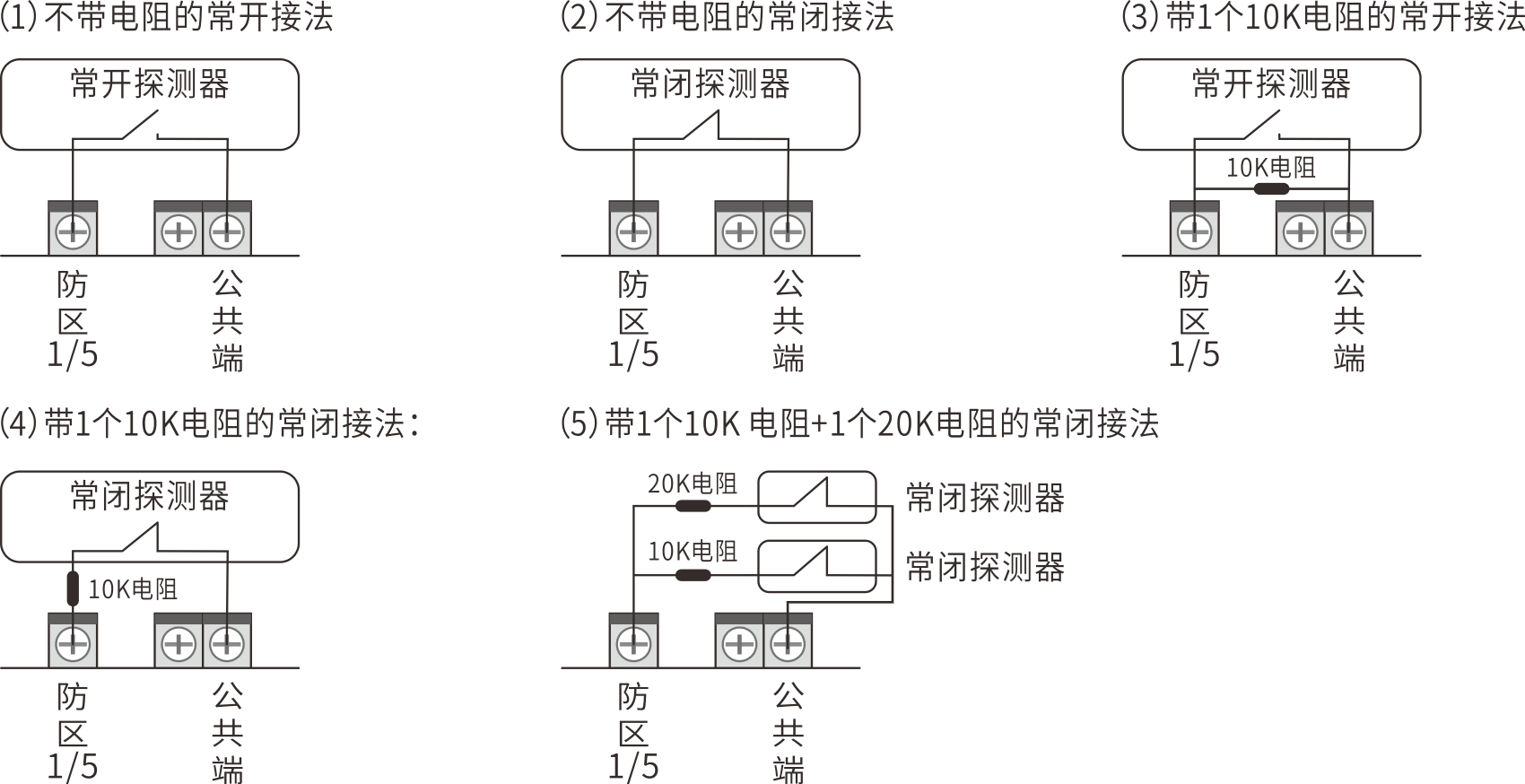

可以在主機的編程菜單項【13-5：自帶防區屬性】設置【主板板載有線防區接口】每個防區端為：不帶電阻的常閉接法、不帶電阻的常開接法、帶 1 個線尾電阻接法或帶 2 個線尾電阻接法。（默認為不帶電阻的常閉接法）

具體接線方式如下圖所示：需配合設置主機的編程菜單項【13-5：自帶防區屬性】。

7、主板警號接口說明

【主板警號接口】為無源繼電器常開輸出，報警時閉合，撤防或者消警時斷開。

主機接警號方式，如下圖所示：

七、用戶常規操作說明

1、布防命令

鍵盤布防：密碼（默認出廠為123456）＋【進入】鍵；
遙控器布防：按遙控器“ ”鍵；
說明：操作正確后，主機蜂鳴器開始滴...滴...滴響，等主機延時布防時間（默認10S）到了，主機布防成功；

2、撤防命令

鍵盤撤防：密碼（默認出廠為123456）＋【退出】鍵；
遙控器撤防：按遙控器撤防：“ ”鍵；
說明：鍵盤蜂鳴器長響1聲，主機進入撤防狀態；

3、消警命令

主鍵盤：密碼（默認出廠為123456）+【↓】鍵；
說明：系統報警時，輸入123456+【↓】鍵，可以使主機的警號停止報警，同時鍵盤的蜂鳴器停止響。（注：只有主鍵盤具備消警功能）

4、清除當前顯示命令

主鍵盤：密碼（默認出廠為123456）+【↑】鍵；
說明：主機報警后，鍵盤上會顯示報警過的信息。輸入123456+【↑】鍵，鍵盤屏幕上顯示的信息清除。（注：只有主鍵盤具備清除當前顯示功能）

5、鍵盤顯示說明

正常工作時，鍵盤顯示布撤防狀態；設備異常時，鍵盤會顯示異常信息（如設備故障）；設備報警時，鍵盤會顯示報警信息。

6、進入編程命令

主鍵盤：密碼（默認出廠為123456）+【功能】鍵。（注：只有主鍵盤具備編程功能）

7、退出編程命令

在編程界面，連續按【退出】鍵，返回到主界面即可。

八、主機編程說明

1、鍵盤編程說明

只有主鍵盤具有編程功能。編程操作：密碼（默認出廠為123456）+【功能】鍵

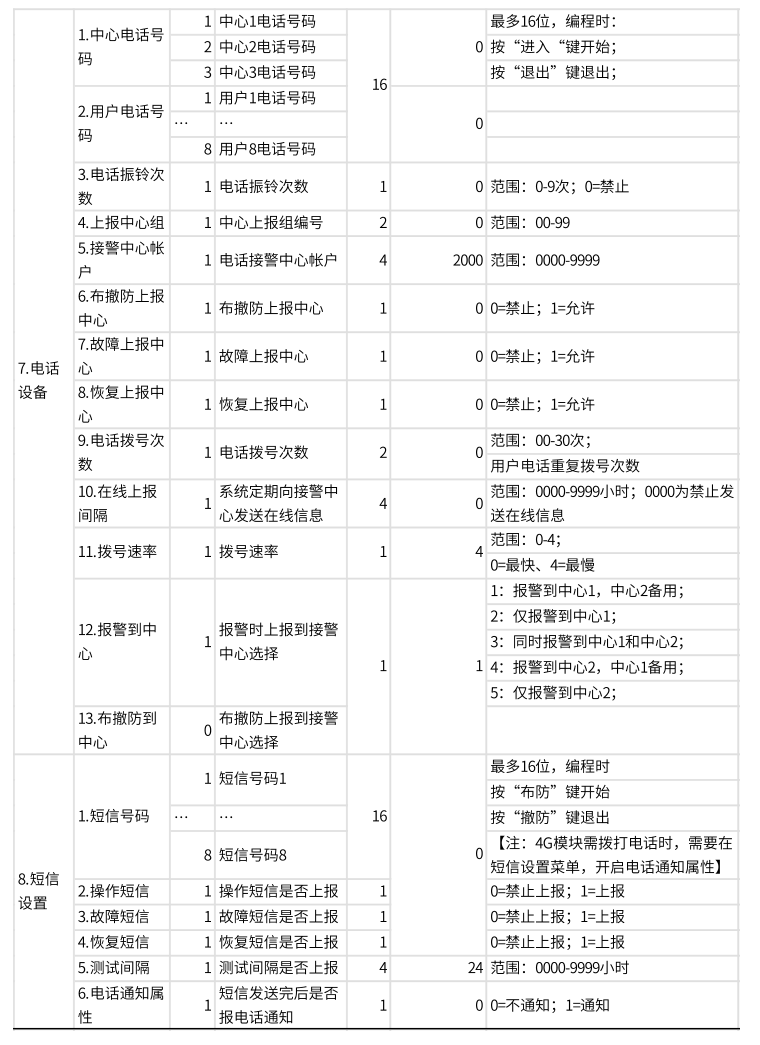

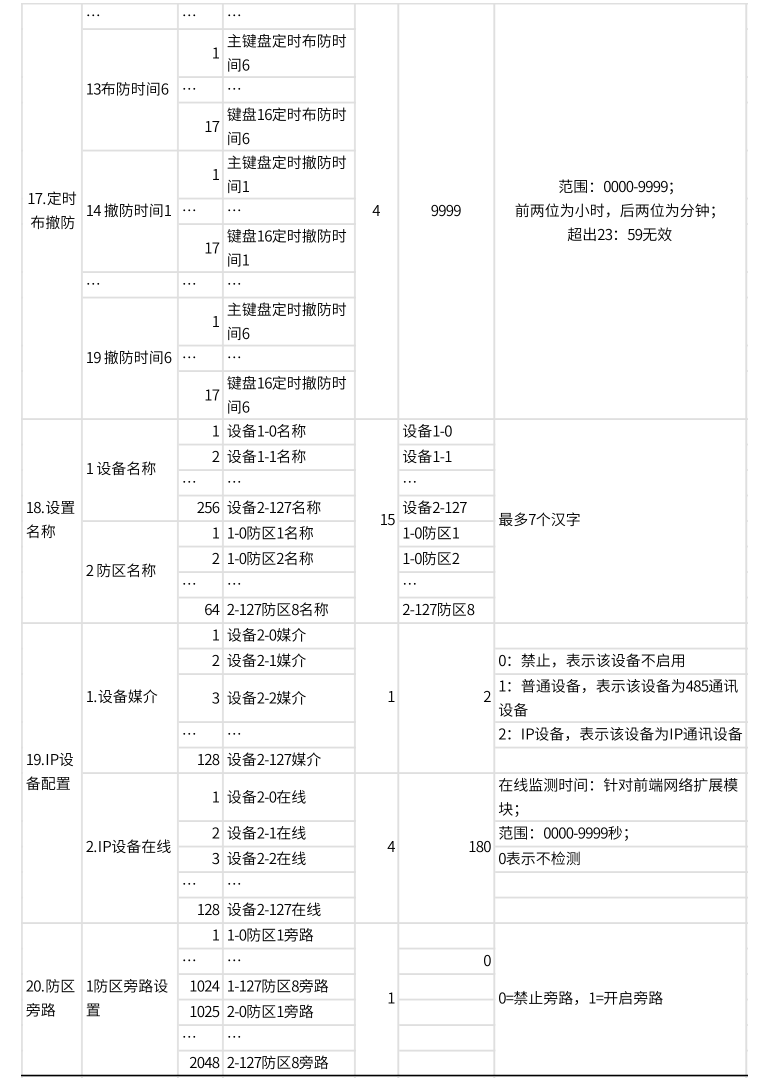

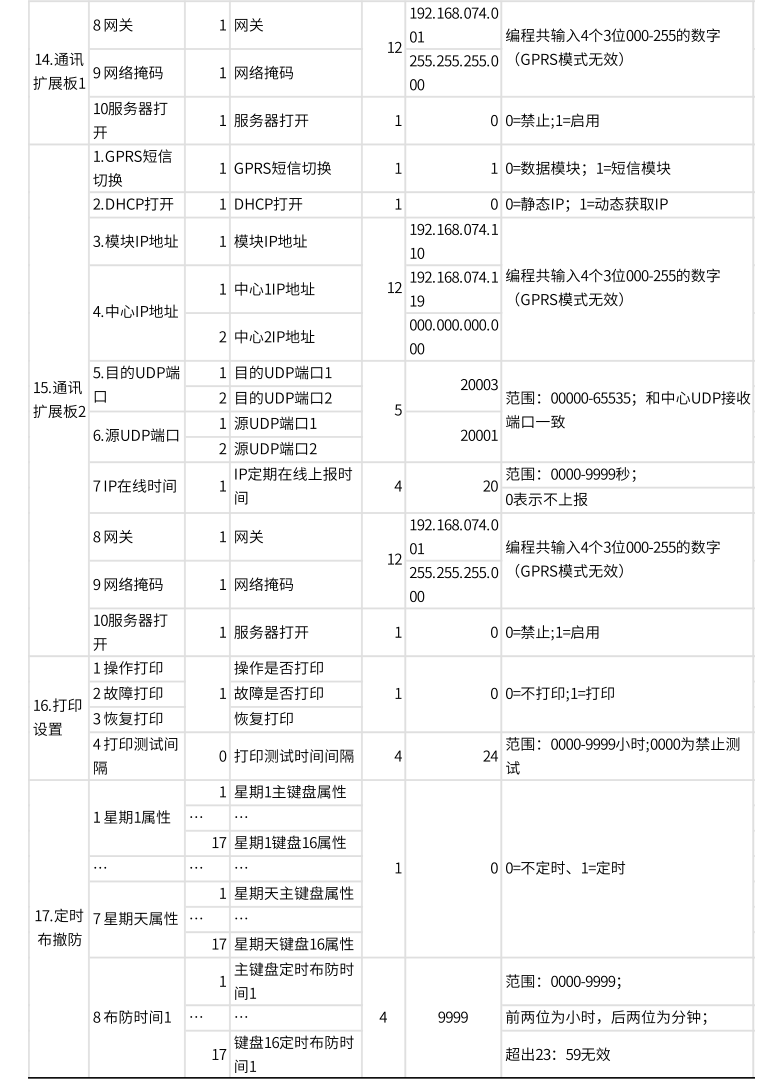

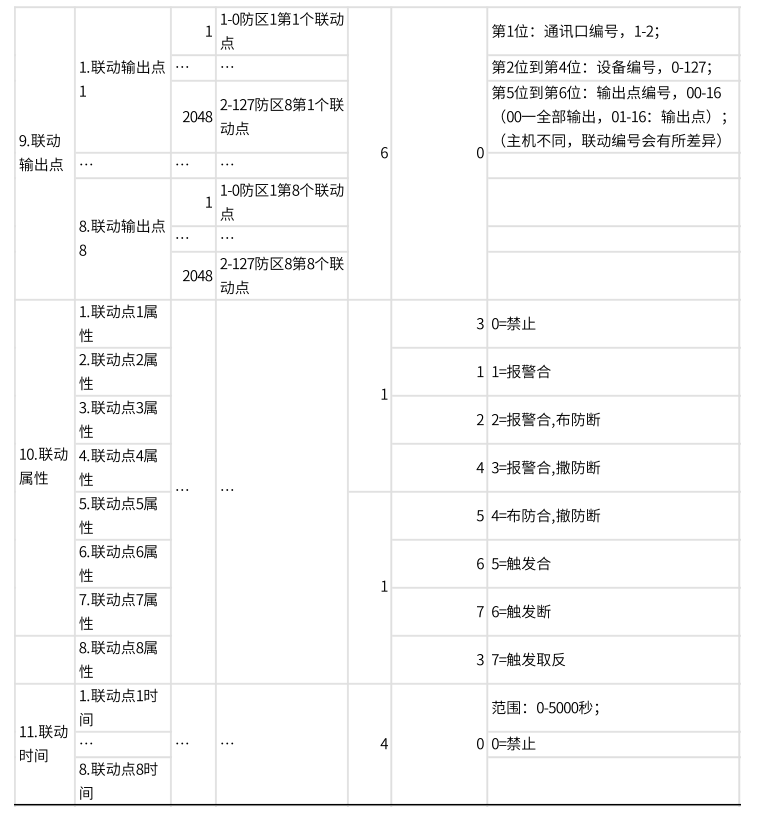

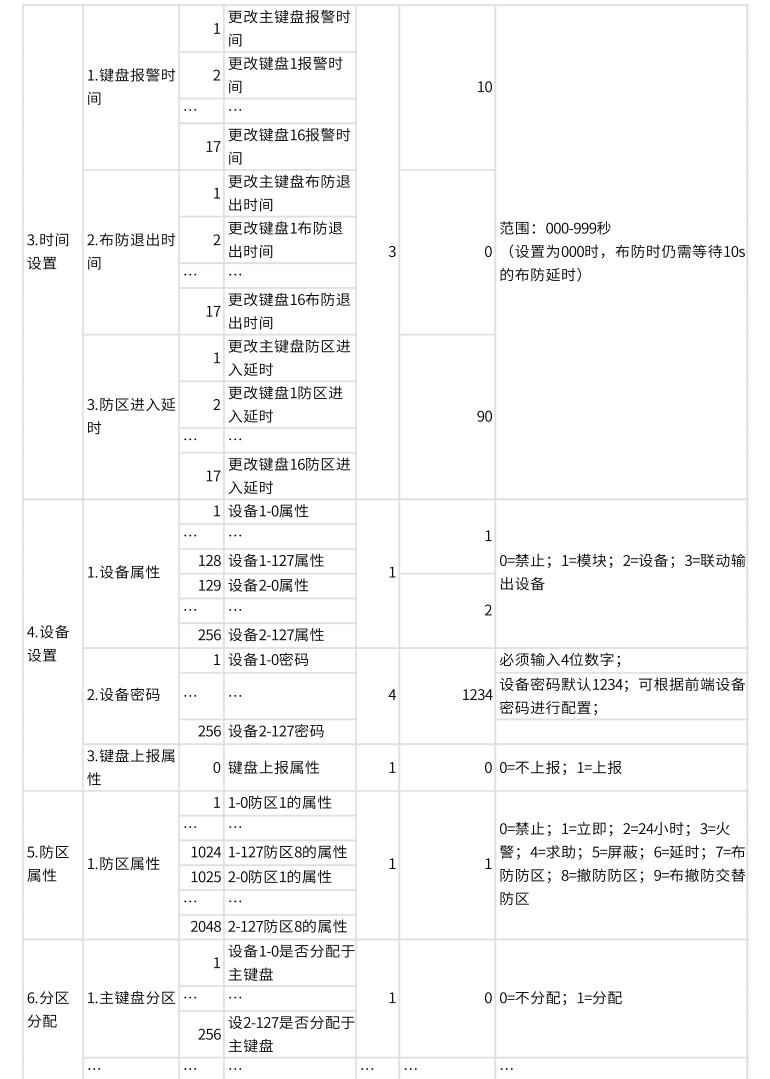

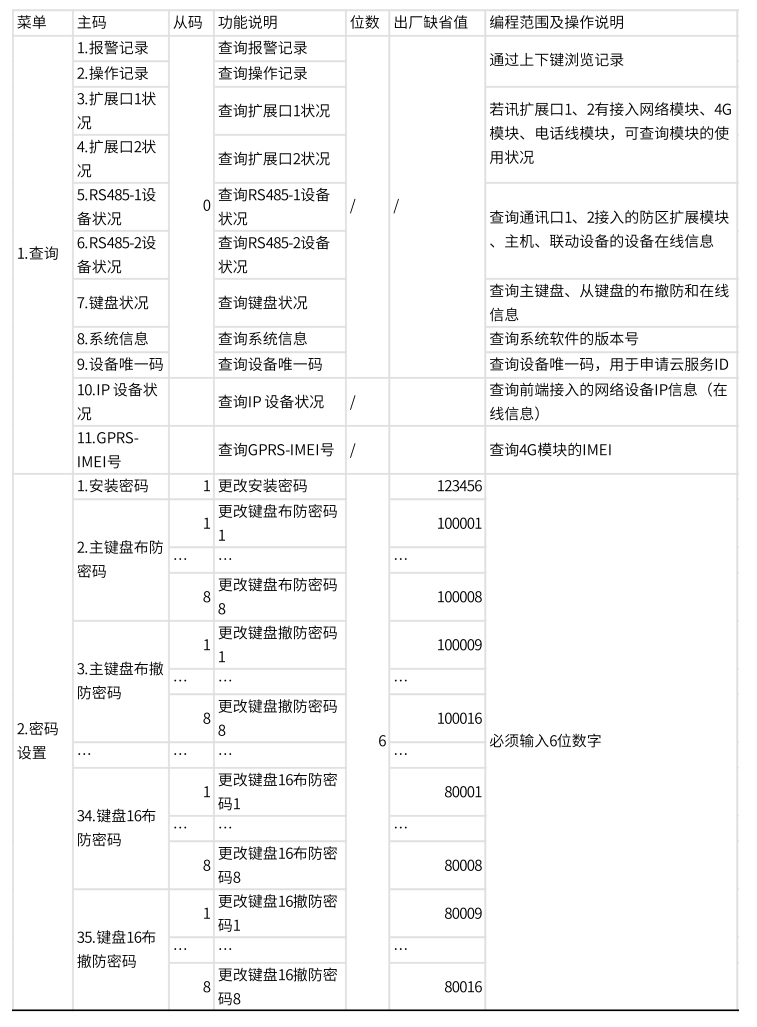

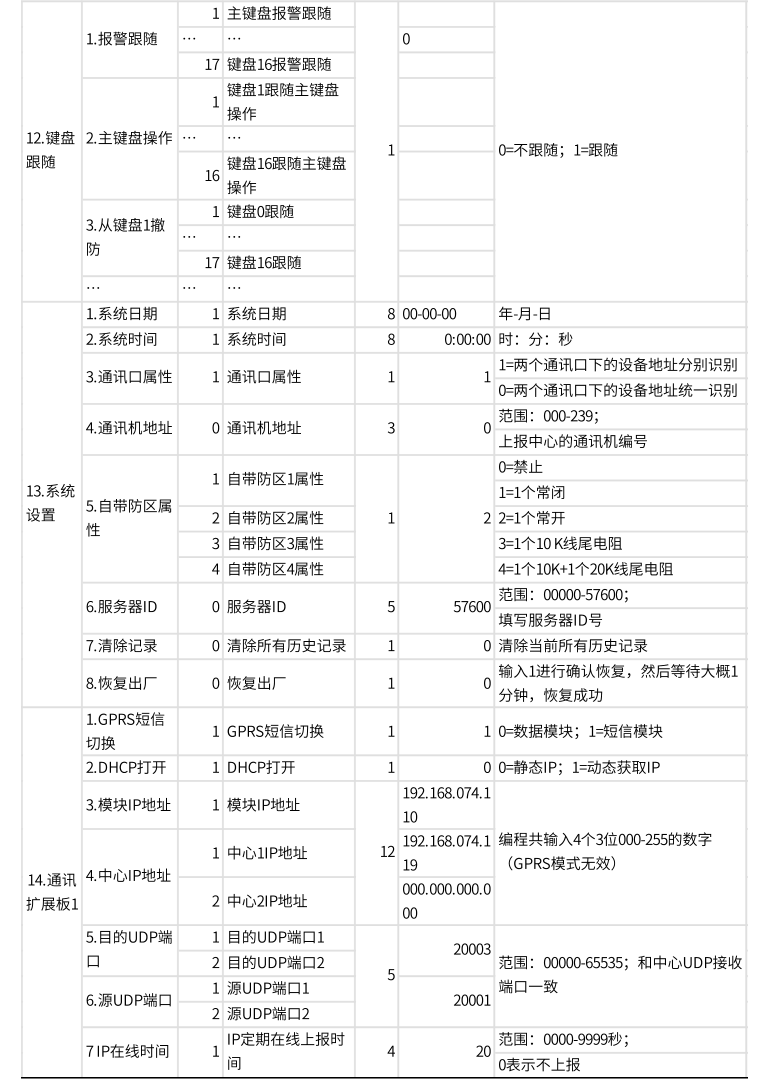

2、編碼功能列表

九、主機特殊功能介紹

1、主鍵盤和從鍵盤的說明

1)、鍵盤接線
主鍵盤的RS485信號接主機主板的鍵盤接口的RS485接口。
從鍵盤的RS485信號接主機主板的通訊口1、2的RS485接口。

2)、鍵盤地址說明
AL-7416：從鍵盤1到從鍵盤7的地址為129到135，接主機主板的通訊口1或2。
AL-7480：從鍵盤1到從鍵盤8的地址為129到136，接主機主板的通訊口1。
AL-7480：從鍵盤9到從鍵盤16的地址為137到144，接主機主板的通訊口2。

3)、鍵盤地址撥碼說明（注：網絡通訊鍵盤通過編程設置鍵盤地址,485通訊鍵盤通過撥碼設置鍵盤地址）

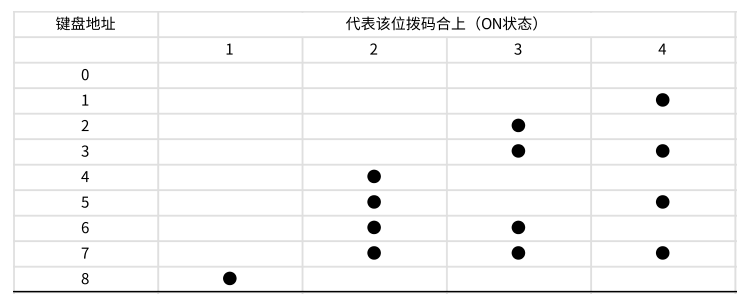

AL-730撥碼：主鍵盤的地址為0，4位撥碼全部在斷開狀態，從鍵盤地址請參考下面AL-730鍵盤地址編碼表如下：

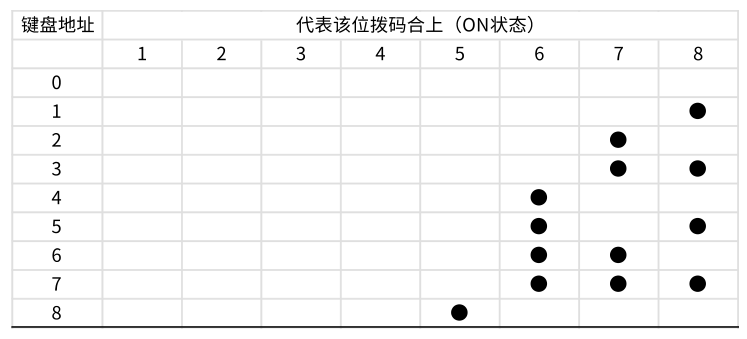

AL-716撥碼：主鍵盤的地址為0，8位撥碼全部在斷開狀態，從鍵盤地址請參考下面AL-716鍵盤地址編碼表如下：

4)、鍵盤功能說明主鍵盤可以進行布撤防操作、消警、編程功能。
從鍵盤只能實現布撤防操作。
注意：如果設備同時被兩個或兩個以上的鍵盤分區開啟，只有這幾個鍵盤全部布防，該設備才會布防。

2、單個設備、防區布撤防操作

1)、密碼（默認出廠為123456）＋【旁路】，此時鍵盤顯示“輸入設備號”。

2)、輸入設備號，共6位數字：第一位代表設備連接的通訊口編號（通訊口1為1，通訊口2為2）；第二位到第四位代表設備地址，后面兩位代表該設備上的防區號。

3)、第三步：按【進入】鍵，對設備進行布防；按【退出】鍵，對設備進行撒防；如果輸入的設備為總線聯網小主機，提示輸入該主機的密碼，就輸入該主機的密碼，然后再按【進入】或者按【退出】鍵進行布撒防操作。

舉例：假設通訊口1、設備地址為001的防區擴展模塊，密碼（默認出廠為123456）＋【旁路】，輸入設備號為100100，表示對該模塊進行單設備布撤防；輸入100101，表示對該模塊的第一防區進行單防區布撤防。

3、旁路功能說明

1)、將防區開啟【旁路功能】，進入主機的編程菜單項【20：防區旁路】。設置完后，需要將報警主機斷電重啟。
2)、旁路布防操作：密碼（默認出廠為123456）＋【旁路】+【進入】。主機旁路布防：開啟【旁路功能】的防區不會布防，其它防區正常布防。
主機正常布防：全部防區正常布防。

4、密碼管理權限說明

云警總線報警主機主機的密碼共有三類，分別為安裝密碼、鍵盤布防密碼、鍵盤布撒防密碼。具體權限如下：
安裝密碼：具備鍵盤編程、布撤防權限。
鍵盤布防密碼：具備鍵盤布防權限。
鍵盤布撤防密碼：具備鍵盤布撤防權限。

5、報警主機聯動功能

1)、聯動輸出設備編號說明
聯動輸出編號為6位數，第一位代表【聯動模塊】連接的通訊口編號（通訊口1為1，通訊口2為2），第二位到第四位代表【聯動模塊】的地址，后面兩位代表該【聯動模塊】的繼電器輸出（01-16）。
舉例：200005，代表該聯動設備接在通訊口2上、撥碼地址為000的第5個輸出。

2)、主機聯動編程操作
進入主機的編程菜單項【4-1：設備設置-設備屬性】，將【聯動模塊】的設備屬性改為3。
進入主機的編程菜單項【6-1：分區分配-主鍵盤分區】，將【聯動模塊】在主鍵盤開啟（0為關閉，1為開啟）。
進入主機的編程菜單項【9-1：聯動輸出點-聯動輸出點1】，具體操作方式如下：

123456+“功能鍵”→這時界面顯示“查詢”→“↓”（向下）→聯動輸出點→“進入鍵”→這時界面顯示“聯動輸出點1”，再按“進入鍵”，通過[↓]鍵、[↑]鍵找到需要設置聯動的防區號（或者按“功能鍵”后直接輸入防區地址跳轉）→“進入鍵”→輸入所要聯動的聯動輸出編號（具體參考聯動輸出設備編號說明）→系統會提示修改成功→按“退出鍵”返回上一層→繼續通過同樣的方式配置其它防區的聯動輸出。

注意：設置完后，主機斷電重啟生效

十、RS-485通訊總線布線規范

1)、RS-485總線，線材需選用2芯屏蔽雙絞線(RVSP2*1.0)或2芯屏蔽線(RVVP2*1.0)。
2)、RS-485總線，在不加中繼器的情況下，總線長度最遠為1200米。
3)、RS-485總線采用手拉手總線式結構布線。

4)、RS-485總線不應出現分支情況，如分支不可避兔，則必須滿足以下三條要求：
分支長度不大于5米；
總線長度之和不超過800米；
該分支線上的設備總數不得超過50個；

5)、所有RS-485總線應盡量遠離干擾源，RS-485總線應走弱電井，不能與強電（如220V交流電）或射頻信號線路（如CATV、大信號音頻線)并行走線，若并行走線，距離應大于0.5米。

6)、所有線路的接點必須采用焊接或鏍絲卡緊的連接方式，并做防水及防潮處理。例如，可將對接點焊接后用防水膠帶纏緊或用環氧樹脂密封處理。

7)、信號共地：同一條RS-485總線的所有設備必須具有統一的信號地，以避免共模干擾。
方式：把同一條RS-485總線上連接設備的所有電源的負極，通過RS-485總線的屏蔽層連接起來，組成公共信號地。

十一、總線報警主機入門級操作視頻演示

十二、附件二：遙控器對碼 & 總線模塊撥碼

遙控器對碼操作視頻演示

總線模塊撥碼操作視頻演示
