一、系統概述

E9(D)消防主機采用4.3寸觸摸屏，具有良好的操作性。內嵌性能強大的CPU主控，性能穩定可靠?？赏ㄟ^4G網絡將數據上傳到百度云服務器，支持計算機軟件管理、微信公眾號進行遠程接警及管理。該主機可與Lora探測器、433探測器、警號等設備組成火災自動報警系統，最大限度減少火災造成的生命危害和財產的損失。

二、功能及性能參數

1、產品功能概述

采用4.3寸TFT顯示屏，帶電阻觸摸，分辨率為480*272。

最多支持300個防區：其中防區1-8可設置的防區類型為Lora防區、433防區、有線常閉、有線常開、10K常閉及10K+20K常閉；防區9-16可設置的防區類型為Lora防區、433防區、Lora警號；17-240可設置為Lora防區、433防區；防區241-300只支持433防區。

支持4G聯網功能，通過MQTT協議與百度云服務器通信，支持遠程接警及管理。

支持防區相關參數顯示及防區參數配置。

配置參數信息支持掉電保存。

有線防區支持10K和20K電阻連接方式擴展為8個有線防區。（4個輸入端口）

支持8組遙控器，每組遙控器可自學布防、撤防及復位功能。

報警輸出接口為無源繼電器輸出，輸出屬性為常開。

支持多種密碼權限設置。

支持密碼、遙控器、監控中心、微信（公眾號）對主機、防區進行布撤防。

支持存儲200條報警紀錄和200條操作紀錄，并支持實時查詢。

支持布撤防、報警等操作語音播報提示功能。

支持多種權限密碼，1組編程密碼、1組主密碼、16組用戶密碼、300組防區密碼。

支持Lora通訊距離最遠為1km（空曠）、433通訊距離最遠為80m。

2、電性能參數

輸入電源：DC12V 2A

支持配置后備鋰電池（11.1V），默認不標配

主機板功耗：靜態電流：約130mA； 報警電流：約200mA

繼電器輸出：無源常開輸出，接點容量DC12V 1.0Amax

433M參數：433MHz，編碼方式1527，震蕩電阻220KΩ

Lora參數：433~435MHz

工作溫度：-10~55℃

外觀尺寸 ：245*215*60mm

三、系統接線說明

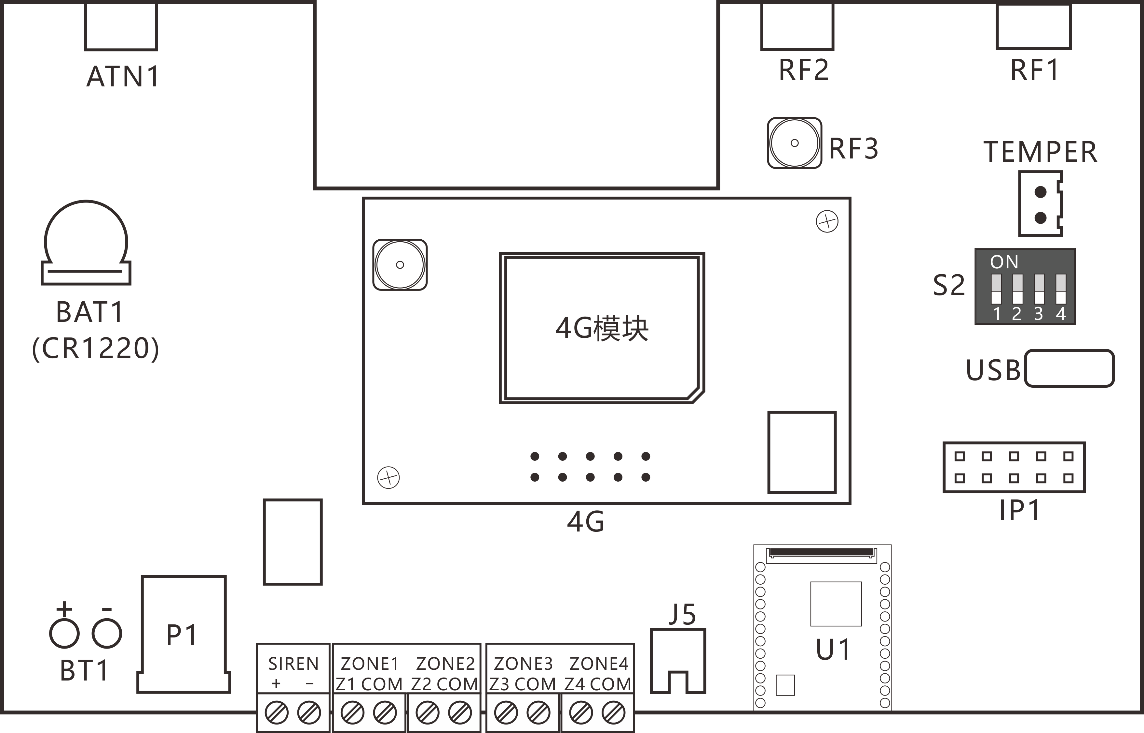

1、主機PCB布局及接口說明

電源接口：P1接圓頭2.1mm電源（DC12V2 A）；

天線接口：ATN1接433MHz拉桿天線，RF1接Lora天線，RF2接4G天線，RF3接4G模塊天線；

后備電池接口：BT1接12V鋰電池；

警號接口：SIREN（無源繼電器輸出）；

防區接口：ZONE1~4為四組有線防區的端口，COM為公共端；

防拆接口：TAMPER，接機殼的防撬開關；

4G接口：4G模塊插座；

語音喇叭接口：J5，接主機標配的語音喇叭；

S2撥碼開關：1-恢復主密碼為出廠值123456；2-預留；3-重新校正電阻屏；4-測試模式；

BAT1加上CR1220的3V紐扣電池；

U1為核心板，自帶TF卡槽，可插入TF卡，進行主機程序升級；

IP1接口：預留；

2、有線防區接線說明

1）常開方式（支持4個防區）

2）常閉方式（支持4防區）

3）串接10K電阻常閉方式（支持4個防區）

4）串接10K+20K電阻常閉方式 （支持8個防區）

四、密碼權限說明

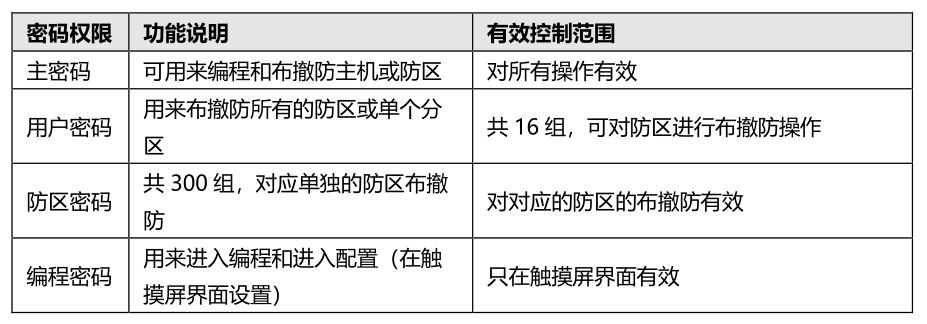

系統擁有多種權限密碼，各種權限說明如下：

五、操作說明

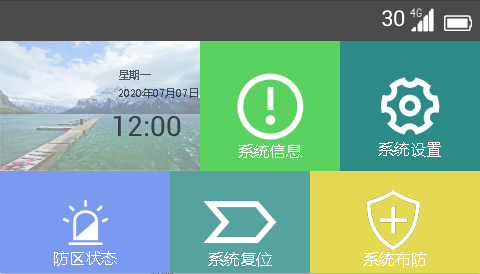

1、主頁面顯示如下：

時鐘：顯示系統當前日期、星期、時鐘等信息；

系統信息：顯示軟件版本號、設備ID（本機MAC）、網絡  注冊狀態及服務器連接狀態；

系統設置：系統菜單參數配置界面，如設置了密碼，進入需要輸入密碼；

系統復位：可恢復系統的當前所有異常狀態（實際已恢復的狀態）；

系統布/撤防：對系統布防或撤防操作。

電池圖標：右上角的電池圖標指示當前備用電池的電量。

數字“30”：右上角的數字30表示4G網絡的信號強度 ，一般信號強度30的值是很理想的，信號強度最高不超過32。如果顯示“99”，而且4G的圖標顯示紅色，表示當前沒連接上網絡或未插卡。

防區狀態：指示所有防區、系統的當前狀態或異常狀態；

防區狀態顯示系統所有防區狀態信息。如：報警、被撬、故障、防區屬性、布撤防狀態等；

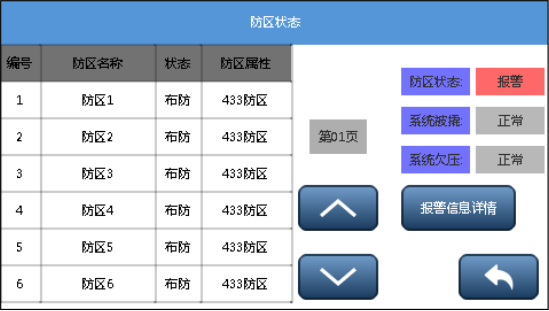

防區狀態頁面顯示如下：

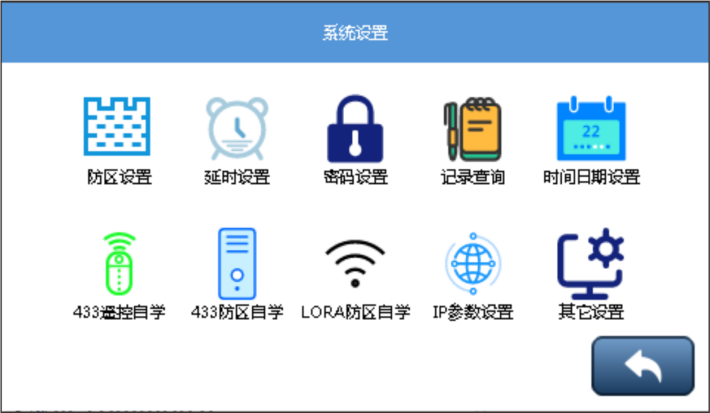

2、系統設置頁面如下：

2.1、防區設置

設置防區類型、防區屬性、是否開啟等相關參數。

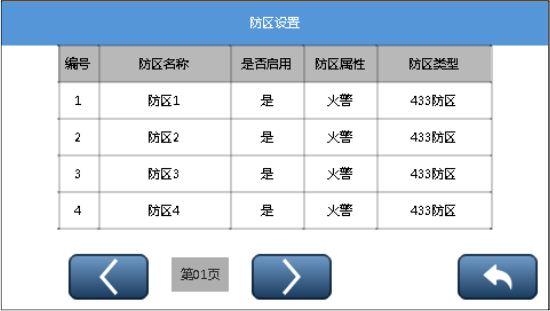

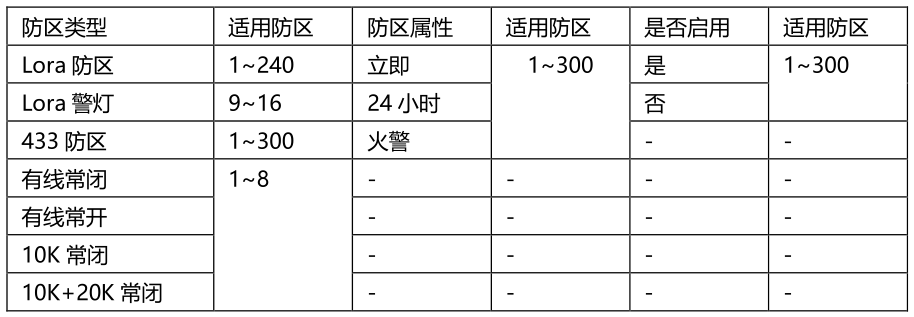

防區設置表如下：

防區說明：最多支持300個防區：其中防區1-8可設置的防區類型為Lora防區、433防區、有線常閉、有線常開、10K常閉及10K+20K常閉；防區9-16可設置的防區類型為Lora防區、433防區、Lora警號；17-240可設置為Lora防區、433防區；防區241-300只支持433防區。

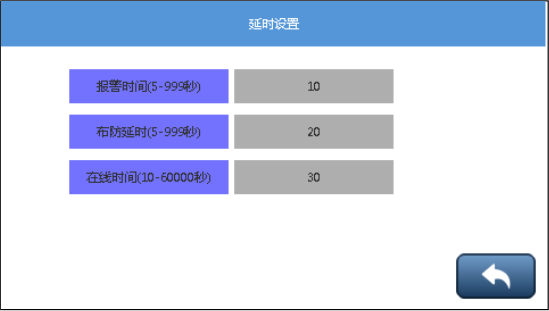

2.2、延時設置

設置報警時間（報警語音和繼電器輸出時間）、布防延時（布防延時時間）、在線時間（針對Lora設備的在線檢測時間）

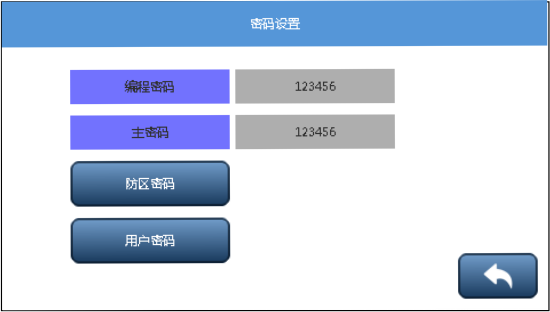

2.3、密碼設置

密碼設置：多種權限的密碼設置。編程密碼（默認123456）、主密碼（默認123456）、用戶密碼（16組）、防區密碼（300個）

編程密碼：只能對系統編程、修改系統參數設置，無法對系統進行布防、撤防、消警等操作。

主密碼：對整個系統操作，包括布防、撤防、消警、編程修改系統參數等。

用戶密碼：只能對系統進行布防、撤防、消警等操作。

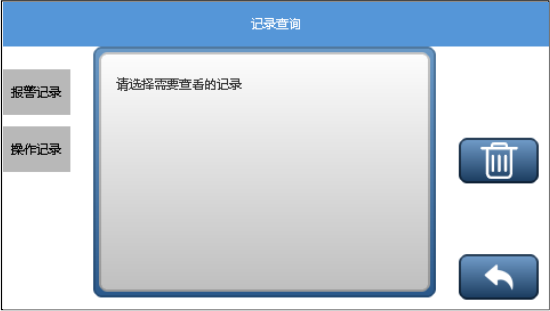

2.4、記錄查詢

包含“報警記錄”和“操作記錄”查詢。系統最大支持存儲200條報警紀錄和200條操作紀錄。

2.5、時間日期設置

設置系統時間和日期。

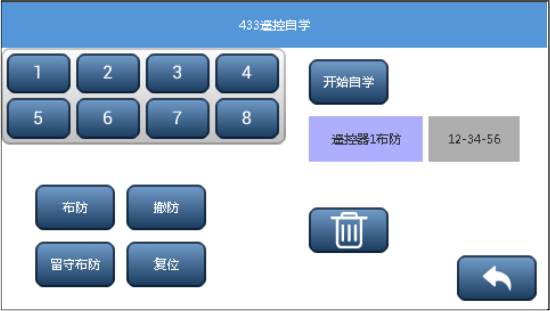

2.6、433遙控自學

433遙控器的布防、撤防、留守布防（該功能預留，暫時未啟用）、復位功能自學。

遙控器對碼說明：進到433遙控自學界面后選擇對應的遙控器編號，選擇布防或撤防，點擊開始自學，長按遙控器對應按鍵，自學成功后會在自學框中顯示已經自學的遙控器信息（默認為FF-FF-FF）。

自學時需將遙控器的每個按鍵- -對應自學到系統中。注意：自學時需每個遙控器對應編號自學，否則將不能正常使用。

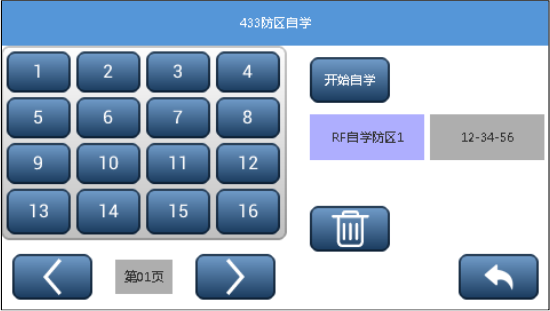

2.7、433防區自學

最多支持300個433 無線防區自學。

無線探測器對碼說明：進到433防區自學界面后選擇對應的防區編號，點擊開始自學，觸發433無線探測器，自學成功后會在自學框中顯示已經自學的探測器信息（默認為FF-FF-FF）。

注意：自學不能將多個探測器同時學到同一防區內，否則將不能正常使用，自學時以最后一個自學的探測器為準，如需要替換已經自學過的探測，需點自學界面的刪除圖標后再進行自學，預防出現防區竄碼。

2.8、Lora防區自學

最多支持240個Lora設備，240個Lora防區自學和8個Lora警號自學，警號只能自學到9-16防區中。

Lora對碼說明：進到Lora防區自學界面后選擇對應的防區編號，點擊開始自學，觸發Lora探測器，自學成功后會在自學框中顯示已經自學的Lora設備信息（默認為FF-FF-FF-FF-FF-FF）。

注意：Lora設備在自學時不能將多個設備同時自學到同一個防區中，如將多個設備同時自學到同一防區后會出現無法定位到報警的Lora設備的情況。

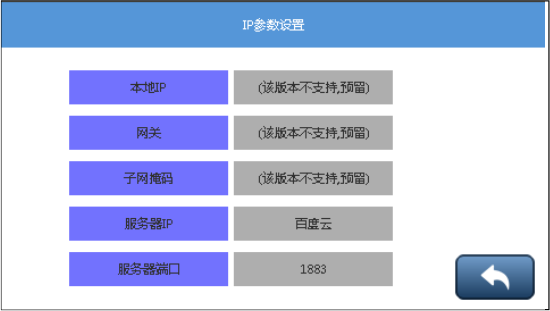

2.9、IP參數設置：預留

該主機目前是4G版本，相關參數默認不需要設置，即自動連接到服務器。

2.10、其它設置

設置軟件升級、恢復出廠設置、重啟系統及語音提示開關（在“其它設置”頁面下）

1）軟件升級：通過TF卡導入升級文件（廠商提供），在開機啟動成功后，把TF卡插入到主機的TF卡槽，然后通過密碼進入，點擊軟件升級，即可依照提示完成升級，完成后，撥出TF卡再點擊重啟系統即可自動完成系統升級，重新啟動。注意必須先拔出TF卡再進行重新啟動，否則會讓系統進入停止狀態，此時需要重新斷電，再上電運行。

2）在該頁面下，也可恢復出廠設置，注意恢復出廠后，所有數據和設置參數恢復到系統默認值。

六、其它注意事項

1）設備上電10秒內，系統被撬和欠壓檢測無效。

2）設備上電前，所有天線都必須接上，一分鐘之內一般可連接上4G（時間長短與本地4G網絡信號有關），可查看主界面的4G網絡連接狀態，詳細可查看主頁面里的“系統信息”可知4G是否注冊成功、服務器是否已連接上。
