產品概述

本產品集感溫和煙霧一體式光電式煙溫探測器，是根據感應煙霧顆粒和環境溫度的原理來工作的。采用先進的SMT生產工藝、獨特的結構設計以及光電信號處理技術，具有防塵、防蟲、防止誤報、抗外界光線干擾、抗電磁干擾等功能特點，從設計上保證了產品的穩定性。本產品對緩慢陰燃或明燃產生的可見煙霧和較高的溫度有較好的反應。當煙霧濃度超標或者溫度超過57℃時，探測器發出報警信號。適用于住宅、商場、賓館以及倉庫等室內環境溫度、煙霧的監測。

技術參數

• 工作電壓：DC/AC9-35V

• 報警電流：≦25mA

• 報警指示：紅色LED常亮

• 傳 感 器：紅外光電傳感器，高精密溫度傳感器

• 工作溫度：-10℃～+50℃(煙霧)，-10℃～+85℃（溫度）

• 環境濕度：最大95％RH（無凝結現象）

• 報警溫度： 57℃

• 抗RF干擾: 10MHz～1GHz 20V/m

• 報警輸出：常閉/常開可選擇，接點容量DC28V 100mA

• 復位方式： 斷電復位/自動復位

• 覆蓋區域：當空間高度為6m～12m，一個探測器的保護面積對一般保護現場而言為80㎡；空間高度為6m以下時，保護面積為60㎡，這是煙霧感應的。溫度感應為20㎡.具體參數應以火災自動報警系統設計規范GB50116-98為準。

• 執行標準：GB4716-2001，EN54-7

• 靈 敏 度：0.5dB/m（±0.1Db/m）

• 外形尺寸：100mm（直徑）*46mm（高度）

功能特點

本產品為非編碼型煙霧、溫度探測器，具有一對開關量輸出觸點，可根據實際需要選擇常閉（默認值）或者常開輸出。進入正常工作狀態，指示燈每隔10秒閃爍一次；報警時，指示燈常亮，同時報警輸出觸點動作。

• 斷電復位/自動復位

• 電源無極性輸入

• 報警輸出NC/NO可選

• 智能邏輯控制，濾除各種誤報

• 聯網輸出/LED指示報警

• SMT工藝制造，穩定性強

• 防塵、防蟲、防誤報、抗白光和抗電磁干擾設計

• 金屬屏蔽罩，抗射頻干擾（20V/m-1GHz）

產品示意圖

產品安裝

1、選擇合適的安裝位置，一般安裝于探測器覆蓋區域中央的天花板上。

2、將電源線、信號線與安裝底座相連

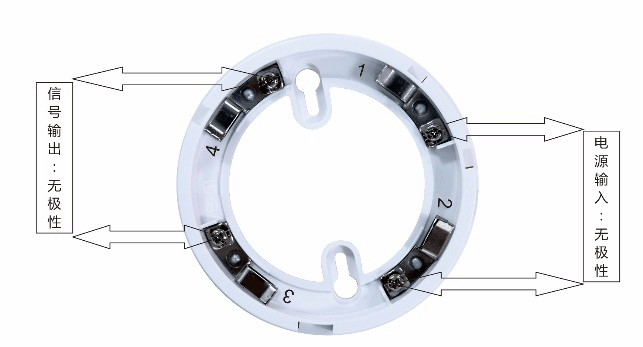

探測器安裝底座“1”和“2”為電源無極性輸入；“3”、“4”為報警信號輸出。

3、用螺絲將安裝底座固定在天花板上。

4、將探測器底端的定位凸點對準安裝底座的定位凹槽順時針旋轉即可安裝好探測器。

檢測方法

1、請按照說明書要求或參照產品標識正確的連線。

2、接通電源，測試：用煙霧靠近探測器，煙霧感應進入報警狀態；用磁鐵靠近探測器，溫度感應進入報警狀態，LED燈持續點亮，移開磁鐵后斷電再通電、探測器復位到正常監測狀態。

注意事項

1、探測器應注意防塵。

2、探測器周圍0.5m內，不應有遮擋物。

3、探測器至空調送風孔邊的水平距離不應小于1.5m。

4、探測器至墻壁、梁邊的水平距離不應小于0.5m

5、在寬度小于3m的內走道頂棚上設置探測器時，宜居中布置。探測器的安裝間距不應超15m，探測器距端墻的距離不應大于探測器安裝間距的一半。

6、探測器宜水平安裝，如必須傾斜安裝時，傾斜角不應大于45度。

7、探測器底座應安裝牢固其導線連接必須可靠。

8、本產品不適宜安裝在極冷極熱、風速極高的環境中。

9、建議每半年應進行一次模擬火警實驗，測試探測器是否工作正常。

10、本產品可以預防和降低因火災引起的災難，為了您的安全請正確使用本產品，同時在日常生活中提高警惕，加強安全防范意識。
