一、產品概述

本產品為有線聯網式光電式煙霧探測器，以下簡稱煙感。產品采用獨特的結構設計及光電信號處理技術，具有防塵、防蟲、抗光線干擾等功能，從設計上保證了產品的穩定性。本產品能夠探測火災時產生的煙霧并及時發出報警信號。適應于住宅、廠房、商場、賓館、辦公樓、教學樓、銀行、圖書館以及倉庫等需要進行火災安全報警監測的場所。

二、工作原理

本產品采用煙霧中的顆粒會折射紅外光的原理，電路主要由紅外發射部分和接收部分組成，發射管與接收管置于光學迷宮中，光學迷宮可屏蔽外界雜散光的干擾，但不影響煙霧進入。在無煙狀態下，只接收到很弱的紅外光，當有煙霧進入時，由于散射作用，使接收光信號增強，當煙霧達到一定濃度時，觸發探測器報警，發出報警信號，報警指示燈閃爍，同時發出報警提示聲

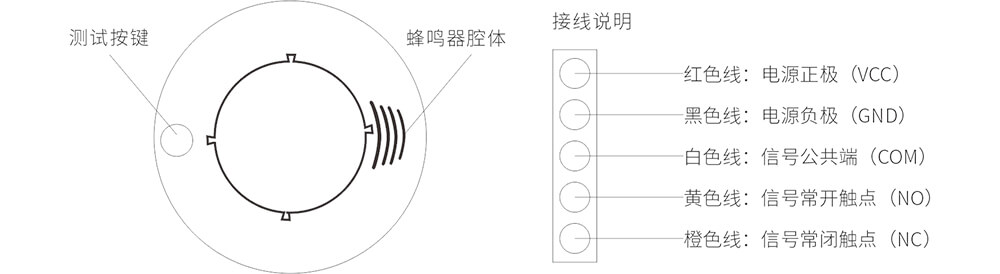

三、產品示意圖

四、產品技術參數

• 工作電壓：DC9~30V

• 靜態電流：≤200 uA

• 報警電流：≤50mA

• 報警指示：紅色LED閃爍

• 報警聲壓：≤85dB

• 工作溫度：-10℃~50℃

• 相對濕度：≤95RH

• 外型尺寸：Φ100*43mm

• 產品重量：約180g

• 監視面積：20平方米(具體應以火災自動報警系統設計規范GB50116-98為準)

五、功能特點

• 自動復位

• 紅外光電傳感器

• 采用ASIC 電路

• 聲光報警/LED指示報警

• SMT工藝制造，穩定性強

• 防塵、防蟲、抗白光干擾

• 抗射頻干擾(20V/m-1GBz)

六、安裝環境說明

1、適用場所

住宅、休閑廳、咖啡廳、歌舞廳、賓館、飯店、商店、公寓、飲食店和旅館等。我們建議安裝在房頂中央，遠離死角區域。

2、不宜安裝的場所

A、塵埃、粉末和水蒸氣大量滯留的場所;

B、有可能產生腐蝕氣體的場所;

C、車庫、廚房及其正常情況下有煙停留的場所;

D、溫度過高、濕度過大的場所;

E、通風口（風速大于5米/秒的場所）。

七、使用說明

1、接線說明：紅色線接DC12V電源正，黑色線接DC12V電源負，白色線為公共端（COM），黃色線為常開觸點（NO），橙色線為常閉觸點（NC）。

2、接通電源：探測器直接進入檢測狀態，指示燈每45秒閃爍一次。

3、報警測試：為保證探測器的正常工作，應進行周期性測試，建議每月一次。測試時按住測試按鍵，探測器報警指示燈快速閃爍，蜂鳴器發出報警聲，則表示探測器工作正常。

4、噴煙測試：在報警器正常工作狀態下，做噴煙測試，當周圍環境中煙霧濃度達到報警值時，探測器報警指示燈快速閃爍，蜂鳴器發出報警聲。

八、注意事項

1、請不要將報警器安裝在溫度高、濕度大、油煙大、灰塵大的地方，并應保持報警器周圍空氣環境清潔。

2、避免將報警器安裝在附近有大量油漆、稀釋劑等產生膠狀懸浮物的場所安裝，以免影響報警器正常監測。

3、本產品為光電感煙火災探測報警器，火災時能發出聲光報警提示但不能滅火，我們對火災時造成的任何財產損失不承認任何法律責任。
