PS-990溫濕度一體探測器使用說明書
2021.01.25
一、產品概述
智能溫濕度是一款超低功耗系列溫濕度變送器,平均功耗不足0.03W,功耗不到同類產品的十分之一。超低功耗和獨特風道設計,徹底解決電路板溫度問題,測量更精確,響應更快等特點。使用瑞士進口二代傳感器探頭,保證了產品的優異測量性能。強大的功能及穩定性能,獨特的控制邏輯, 可以實現多種功能控制和遠程監控,如高溫警告、低溫警告、高濕警告,低濕警告、加熱、制冷、加濕、除濕等。廣泛應用于通訊機房,智能樓宇、廠房車間、倉庫、藥庫、圖書館、博物館、實驗室、辦公室、通風管道、大棚等場所。

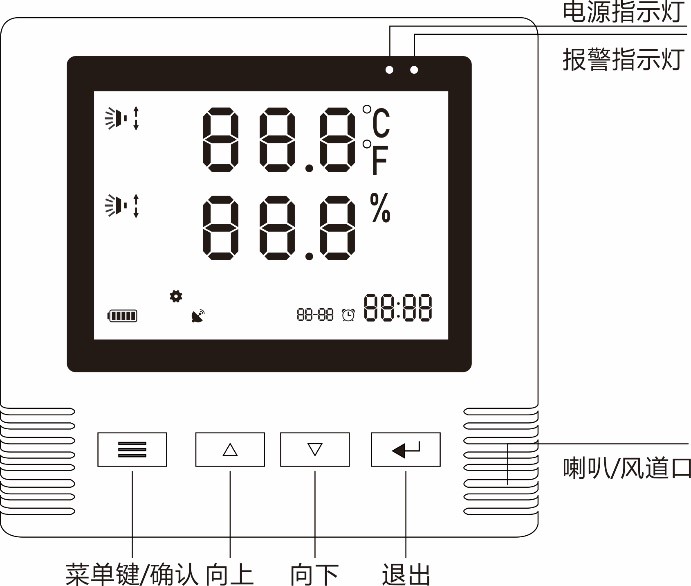

二、產品外觀

三、產品特點
USB接口充電
攝氏度華氏可切換,全球通用
超低功耗及獨特風道設計
壁掛吸頂結構設計,易于安裝
防止電路升溫
超強穩定性和抗干擾能力
測量更精確,響應更快
測量精度高,范圍寬,一致性好
LCD大屏顯示設計,大方美觀
產品防護性能強,一級防雷保護
瑞士進口二代高精度探頭
四、技術參數
溫濕度參數
額定電壓:1、DC5V (采用Micro USB接口供電)/2、有線外部接12V供電
測量范圍:溫度:-20℃~80℃/濕度:0-100%rh
測量精度:溫度:±0.3℃ 分辨率0.1℃濕度:±3%rh 分辨率1rh
平均功耗:<0.03W平均電流:<2mA
報警輸出:1路開關量輸出(常開/常閉可選)
有效工作面積:10-20 m2/只
安裝方式:室內墻面安裝,天花板吸頂安裝
產品尺寸:120*115*32mm
溫濕度探頭參數
尺寸:3X3X1.1mm
輸出:IIC數字
電源電壓范圍:2.1至3.6V
能耗:3.2μW(在8位,1次測量/秒條件下)
RH工作范圍:0-100%RH
T工作范圍:-40至+125℃(-40至257℉)
RH響應時間:8秒(tau63%)
注明:探頭線加長至5米以上,探頭的探測值會有±2℃偏差。
五、產品設置
產品接線說明:紅色線接DC12V電源正,黑色線接DC12V電源負,橙色線接COM口,黃色線為常閉輸出,白色線為常開輸出。
按鍵及操作設置
菜單鍵:
向上鍵:
向下鍵:
返回鍵:
按一下菜單鍵
,進入進入上限溫度調整(按
鍵進行加減調整)再按一下菜單鍵
確認 時進下限溫度調整。如此類推分別是上限溫度,下限溫度。上限濕度、下限濕度、分鐘,小時,日期,月份。如不需要調整,按返回鍵
退出。
(注明:必須按菜單鍵
確認,否則調整無效)。

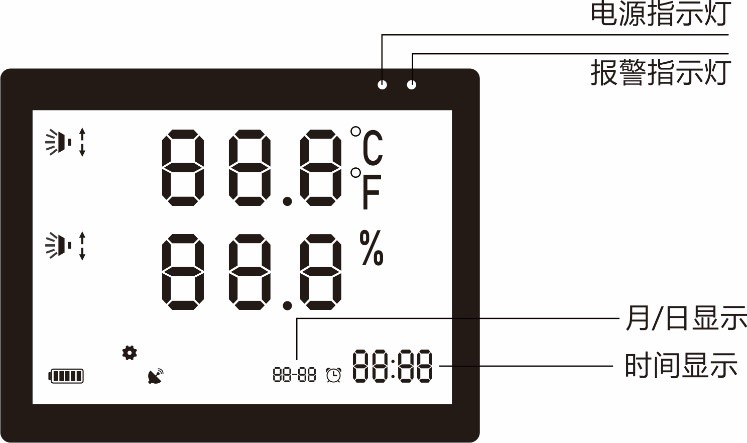

圖解

左LED亮,表示外接電源供電,電池供電不亮。
右LED閃亮,表示溫濕度報警。
★待機狀態下,長按
3秒切換攝氏度或華氏度。
上限溫度
下限溫度
上限濕度
下限濕度
時間顯示
日期顯示
六、功能簡介
1、1組有線常閉或常開繼電器報警輸出。
2、內置電池,防斷電記憶功能。
3、拆卸式NIHI可充電電池,斷電自動轉換備用電池(電池選配)。
4、測試用Micro USB接口供電,方便實用(有線外接12V)。
5、可外接溫濕度探頭。
