本產品為可燃氣體探測器，用于檢測可燃氣體的泄漏，預防氣體泄漏造成的傷害?？扇細怏w探測器采用高穩定性半導體式傳感器，具有穩定性高，靈敏度漂移小等特點。產品采用吸頂式安裝方式，安裝簡單，接線方便， 廣泛用于家庭、賓館、公寓等存在可燃氣體泄漏的場所進行安全監控。可以檢測天然氣、液化石油氣、人工煤氣等。

二、工作原理

當探測器探測到環境中可燃氣體泄漏，并達到探測器設定的報警濃度時，探測器紅色LED燈閃爍，并發出報警提示音，輸出報警信號。當周圍環境可燃氣體濃度降到設定閾值以下時，探測器自動恢復到正常工作狀態。

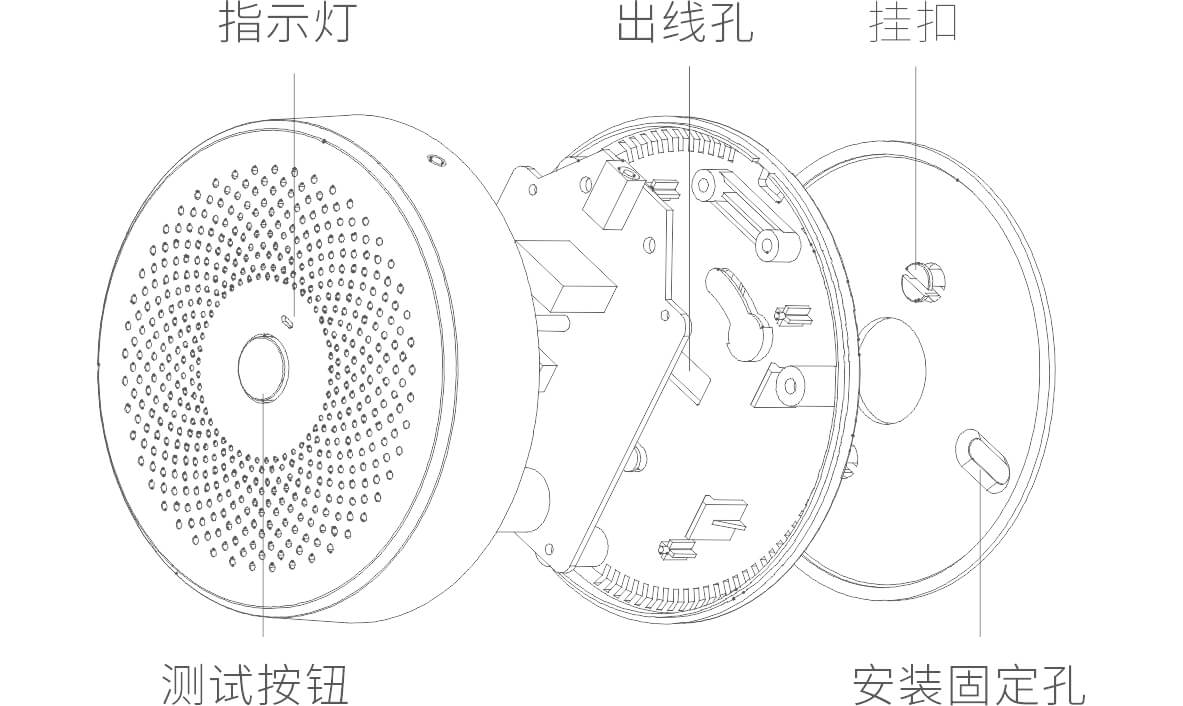

三、示意圖

四、技術參數

工作電壓：DC10V~24V

靜態電流：≤100mA

報警電流：≤160mA

自檢時間：1分鐘

報警濃度：7%LEL 誤差：3%LEL（甲烷）

傳感器：高穩定性半導體式傳感器

報警方式：報警指示燈閃爍、蜂鳴器響

復位方式：當燃氣濃度低于報警濃度時，自動復位

報警聲音：≥70db

報警輸出：繼電器輸出，常開(NO)、常閉(NC)

繼電器類型： DC24V 2A ，AC110V 2A

環境溫度：-10℃～+50℃

相對濕度： ≤95%，不結露

安裝方式：吸頂安裝

外形尺寸：95*35mm

五、產品安裝、接線及狀態說明

1、安裝注意事項

（1）、首先確定所需檢測的氣體比空氣重還是比空氣輕，比空氣重的氣體：液化石油氣等；比空氣輕的氣體：天然氣、人工煤氣、沼氣等;

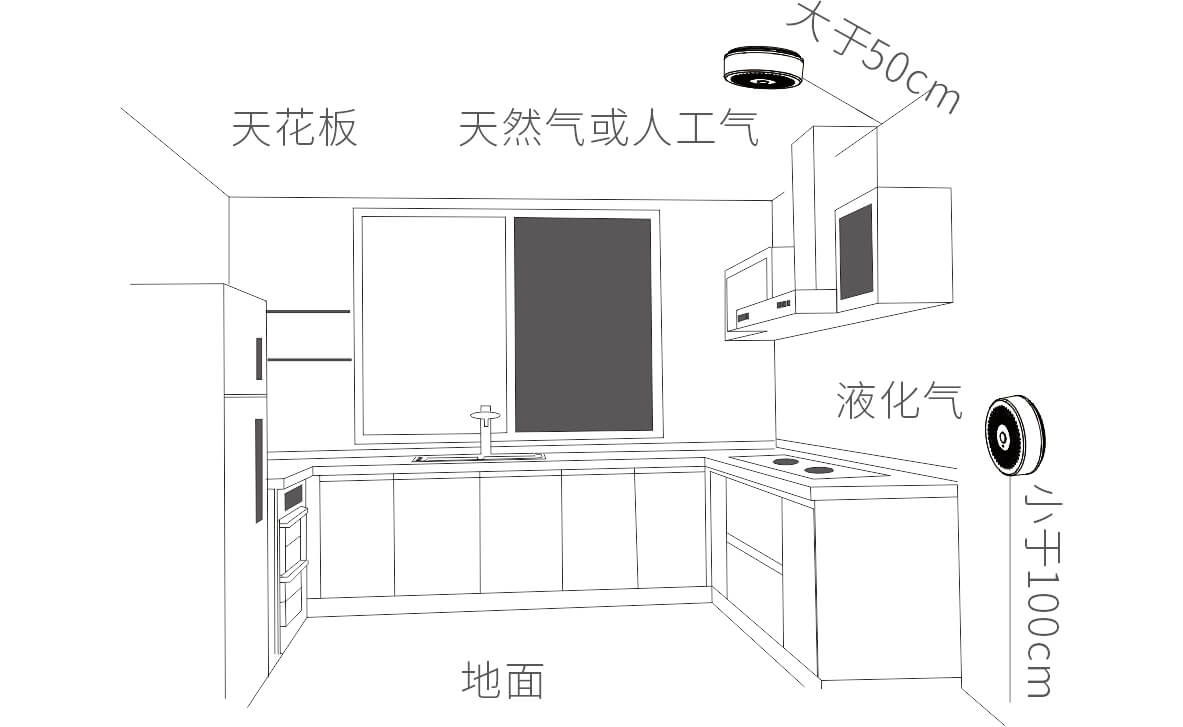

（2）、根據燃氣的輕重選擇在合適的地方安裝探測器:

被探測氣體比空氣重時安裝于高出地面0.3-1.0米，距氣源半徑1.5米；

被探測氣體比空氣輕時安裝于低于天花板0.3-1.0米，距氣源半徑1.5米；(詳見下圖)

（3）、家庭安裝時還應注意，安裝位置不能離燃氣爐具太近，以免探測器受到爐具火焰的烘烤；不能安裝在油煙大的地方，以免引起誤報警或?qū)е绿綔y器的進氣孔進氣不暢，從而影響探測器的探測靈敏度;也不能安裝于排氣扇、門窗邊與浴室水汽較大處;

（4）、按圖正確接線，所有的接線安裝必須符合國家及地方的有效法規、標準。不恰當?shù)倪B接將導致在發生燃氣泄漏時，不能正常報警;

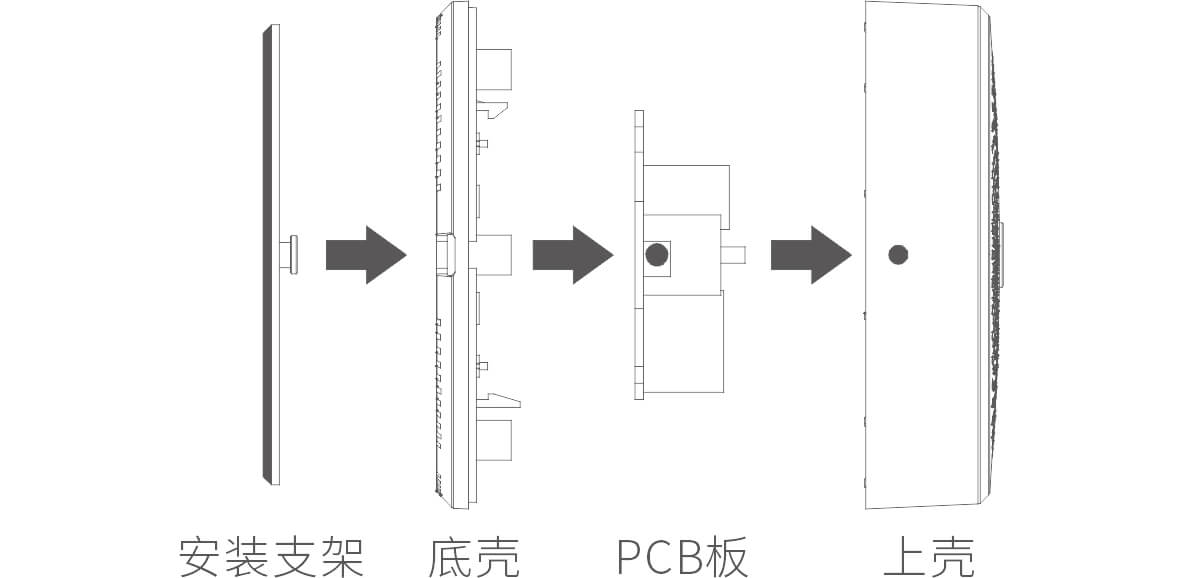

（5）、用安裝螺絲將探測器支架固定在墻面，掛上探測器。

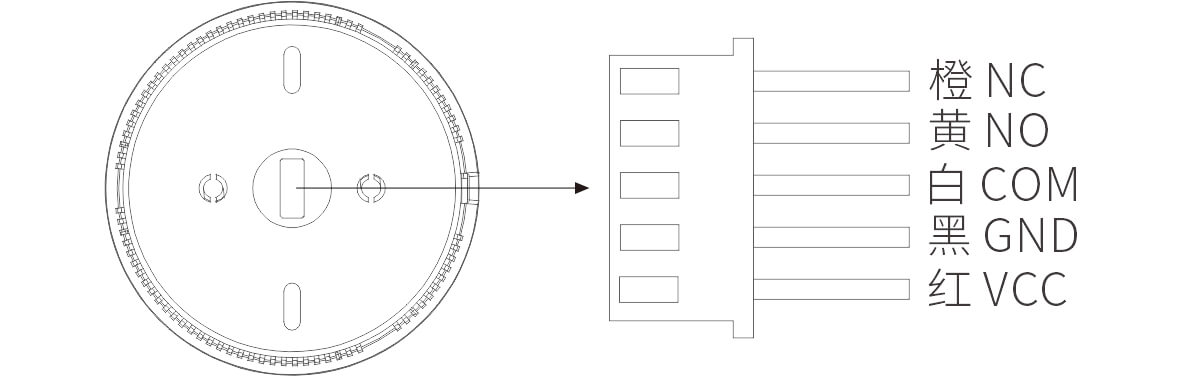

2、接線說明

探測器出廠時自帶外接線輸出，接線時需按顏色標識接線，線色功能定義：紅色為電源正極、黑色為電源負極、白色為報警輸出公共端、黃色為報警輸出常開（NO）、橙色為報警輸出常閉（NC）。如下圖所示：

3、指示燈及蜂鳴器狀態說明

（1）、斷電狀態下，指示燈滅。

（2）、上電自檢：紅、綠、黃燈分別慢閃。

（3）、報警狀態：紅燈快閃，蜂鳴器“嘀嘀嘀”響。

（4）、故障：傳感器損壞，黃燈慢閃，蜂鳴器2秒“嘀”一聲。

（5）、欠壓：紅燈慢閃，蜂鳴器10秒“嘀”一聲。

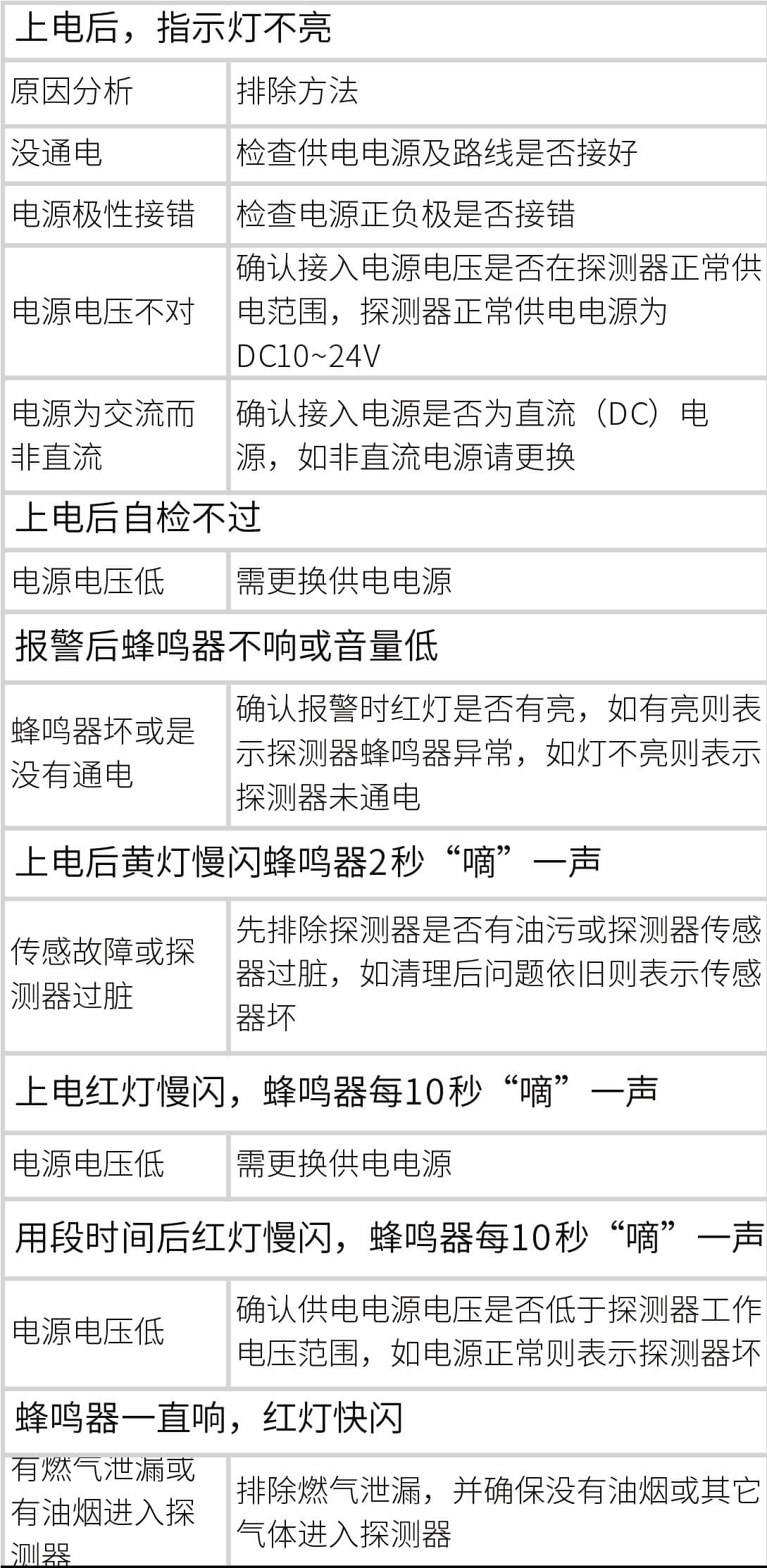

六、產品故障排除

七、使用注意事項

1、請不要將探測器安裝在溫度高、濕度大、油煙大、灰塵大的地方，并應保持探測器周圍空氣環境清潔。

2、避免將探測器安裝在附近有大量油漆、稀釋劑等產生膠狀懸浮等物品的場所安裝，以免影響探測器正常監測。

3、本產品為可燃氣體探測器，當遇到可燃氣體泄漏時，能發出聲光報警提示但不能滅火，我們對燃氣泄漏時造成的火災及任何財產損失不承認任何法律責任。

八、維護與保養

1、探測器在使用中，每月需按下測試按鈕對探測器進行測試，若發現故障，請及時進行檢修。

2、探測器安裝后，應妥善保管并采取相應的防塵、防潮、防腐蝕措施，延長探測器使用壽命。

3、如發生探測器故障或其他問題，不要私自拆卸維修，請斷開電源并與當?shù)亟?jīng)銷商聯系處理。
