一、概述

玻璃破碎探測器是對玻璃破碎作出報警反應的儀器，本產品使用高精度麥克風對周圍的聲音進行采集，得到的音頻訊號，經過濾波，放大處理后，送到微處理器進行分析、判斷。適用于銀行、賓館、倉庫、家庭等場所的安全防范。

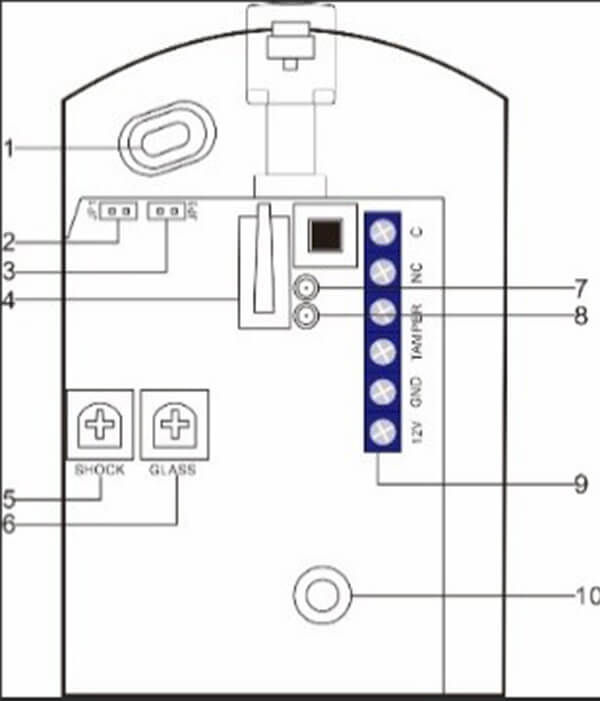

二、產品示意圖

1、螺絲固孔

2、預留（JP1默認短接即可）

3、常開常閉可選（JP3）

4、防拆開關

5、SHOCK

6、GLASS

7、LED （紅）

8、LED （綠）

9、接線端子

10、聲音傳感器

三、功能特點

采用微處理器

獨特的外觀設計

雙色LED顯示

靈敏度可調

具有報警鎖定模式

采用SMT生產工藝

超強抗電磁、射頻干擾

報警輸出常開/常閉可選

四、技術參數

工作電壓：DC9?16V

靜態電流：25mA (DC12V)

報警電流：30mA (DC12V)

探測范圍：靈敏度可調，最大3m

報警輸出：常開/常閉可選

防拆開關：常閉，接點容量DC28V,100mA

外殼材料：ABS阻燃塑料

外形尺寸：92mm*67mm*26.4m

五、產品的使用

1、工作模式

1）、接通12V直流電源，紅/綠燈間歇慢閃30次后進入正常模式。

2）、紅/綠燈間歇閃爍過程中，用手在探測器表面正上方輕輕拂動，綠燈快速閃爍，說明探測器感應到低頻訊號。

3）、紅/綠燈間歇閃爍過程中，敲擊硬物，紅燈快速閃爍，說明探測器感應到高頻聲音訊號。

4）、正常模式過程中，可以對探測器進行靈敏度調節，GLASS：高頻增益；SHOCK：低頻增益。

2、報警輸出狀態

短接JP3跳針為常閉輸出（默認）；斷開JP3跳針為常開輸出。

3、接線說明

① 12V:  直流電源正極

② GND:  直流電源負極

③ TAMPER: 防拆輸出接口

④ NC&COM:  報警輸出接口(默認常閉輸出，可通過JP3跳針選擇常開、常閉輸出)

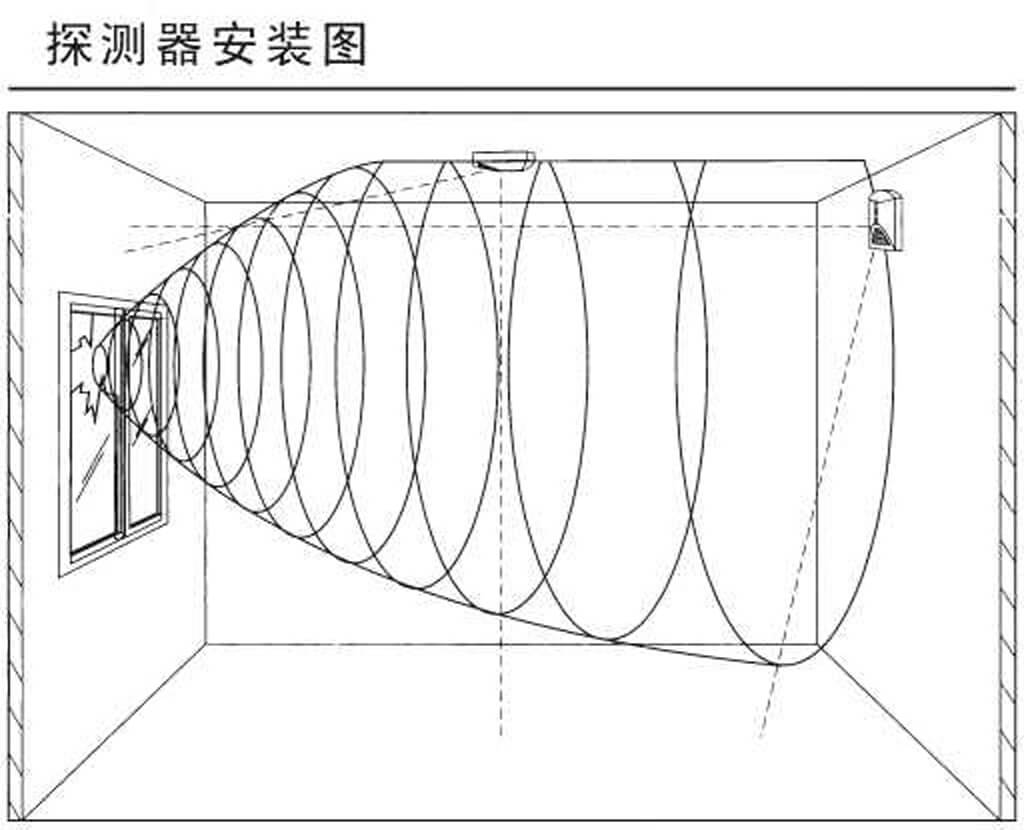

4、產品安裝及靈敏度設置

一個合適的安裝位置是探測器能否達到最佳效能的關鍵因素。探測器安裝在被測玻璃緊鄰天花板上或正對的墻壁上。避免靠近警鈴、風扇、壓縮機和發出大聲音的噪音物體。以確保探測器的麥克風對被探測玻璃有一個直接和無障礙的監測。

用戶可根據需要對探測器進行靈敏度設置。如果安裝環境易產生回音，將靈敏度調低；如果安裝環境使用了隔音材料，將靈敏度調高。

5、靈敏度調節方式

1、SHOCK.\GLASS逆時針旋轉，降低靈敏度；

2、SHOCK順時針旋轉，增加SHOCK靈敏度；（SHOCK：低頻增益）;

3、GLASSS順時針旋轉，增加GLASSS靈敏度；（GLASSS：低高增益）;
