一、產品概述

本產品為高性能戶外探測器，由三組高精度被動紅外傳感器和光照感應電路及模糊邏輯內核組成，外殼采用防水設計，造型優美，室內外均可使用。

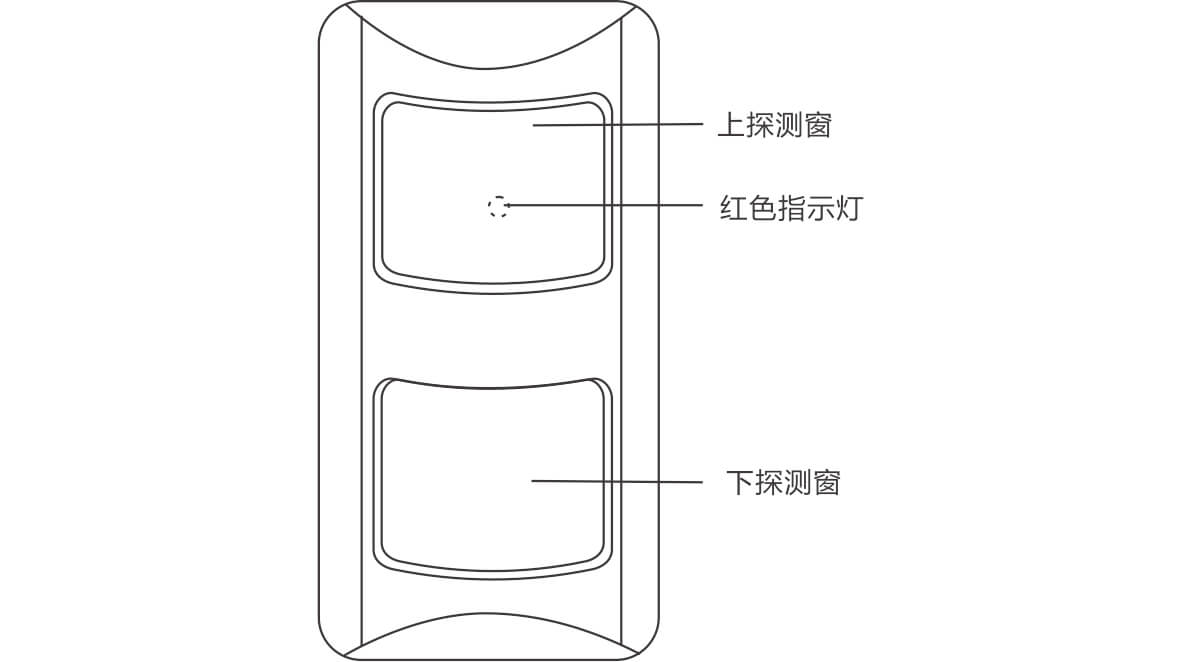

二、產品示意圖

三、技術參數

電源電壓：DC9~16V

上電自檢：約60秒

工作電流：50mA

被動紅外傳感器：三組低噪聲特質紅外傳感器

廣角探測張角：110°

幕簾探測張角：6-9°

探測器距離：12m

溫度補償：自動雙曲線溫補

報警指示：紅色指示燈亮3秒

報警端口：常開常閉可選，接點容量100mA/28VDC

防拆開關：常閉輸出，接點容量100mA/28VDC

工作溫度：-10℃~50℃

抗電磁干擾：>30V/M

抗白光干擾：> 100,000LUX

產品尺寸：138*75*46m

四、功能特點

A、采用三組傳感應器立體復合探測，并經ASIC模糊邏輯數碼分析，有效降低誤報。

B、支持溫度補償技術，無論環境溫度如何變化，靈敏度始終一致，沒有溫度死區。

C、智能光學濾光系統，抗強光、大風、小動物及各類惡劣氣候。

D、適用于大型廠礦、油田、養殖場所、露天倉庫防范探測。對于家居防盜可實現更合理的入侵室內前報警功能。

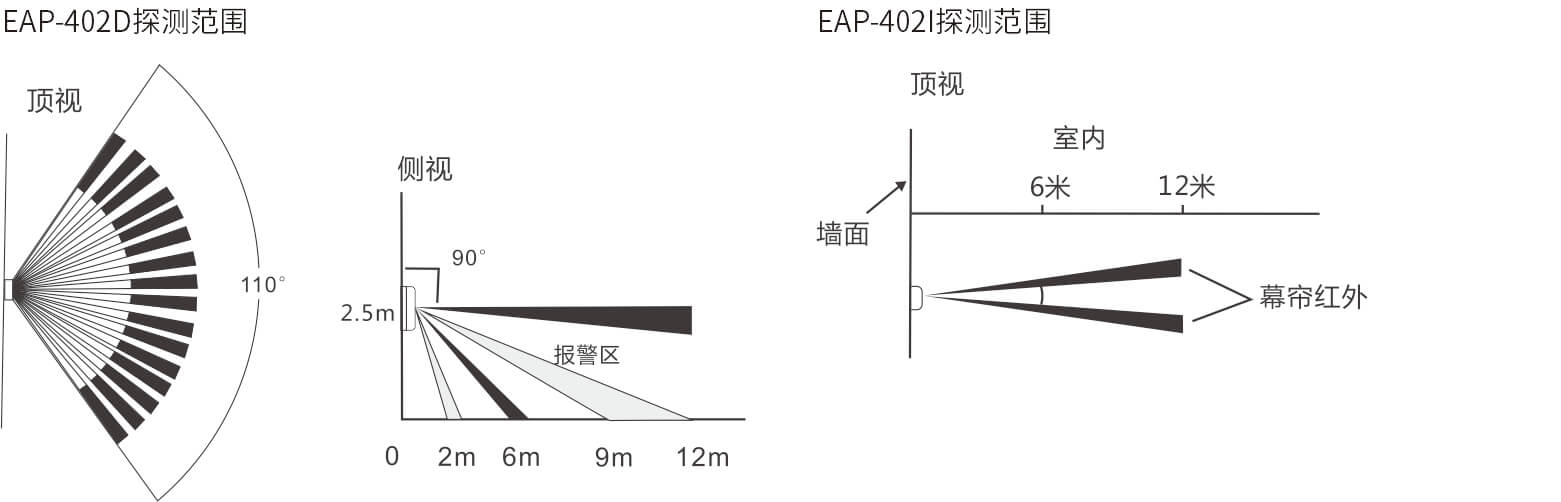

五、 探測范圍圖

六、安裝說明

1、安裝注意事項

A、當入侵者的移動軌跡與探測方向成切線時，探測靈敏度最高。

B 、避免與強電電纜一同走線安裝。

C、在安裝時，建議避免安裝在有強烈氣流的地方或避免與強電纜一同布線安裝。

D、如果在同一個房間需要安裝探測器，且面對面安裝，則兩者之間的距離應至少大于2米。

E、安裝探測器的墻面應堅固穩定，且不振動；

2、安裝方式

有指示燈一端期上。底蓋平貼墻面，用螺絲固定底板滑塊。探測器距離地面2.0-2.5米；

注意：

A、角度和高度的變化，會引起探測范圍的變化

B、連接線必須由探測器的下端引出，出線口務必壓入防水膠圈。

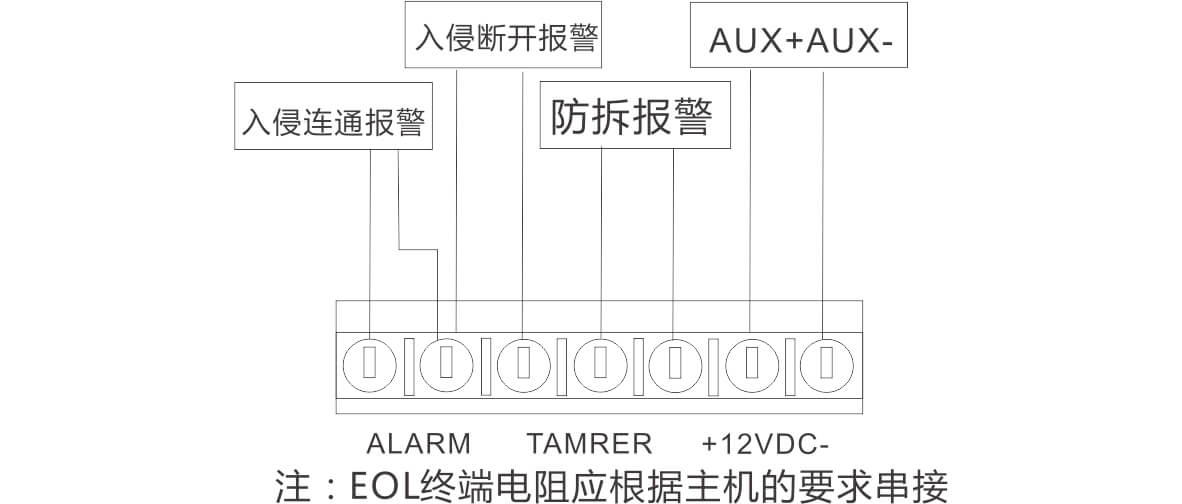

七、接線端子示意圖（見右圖）

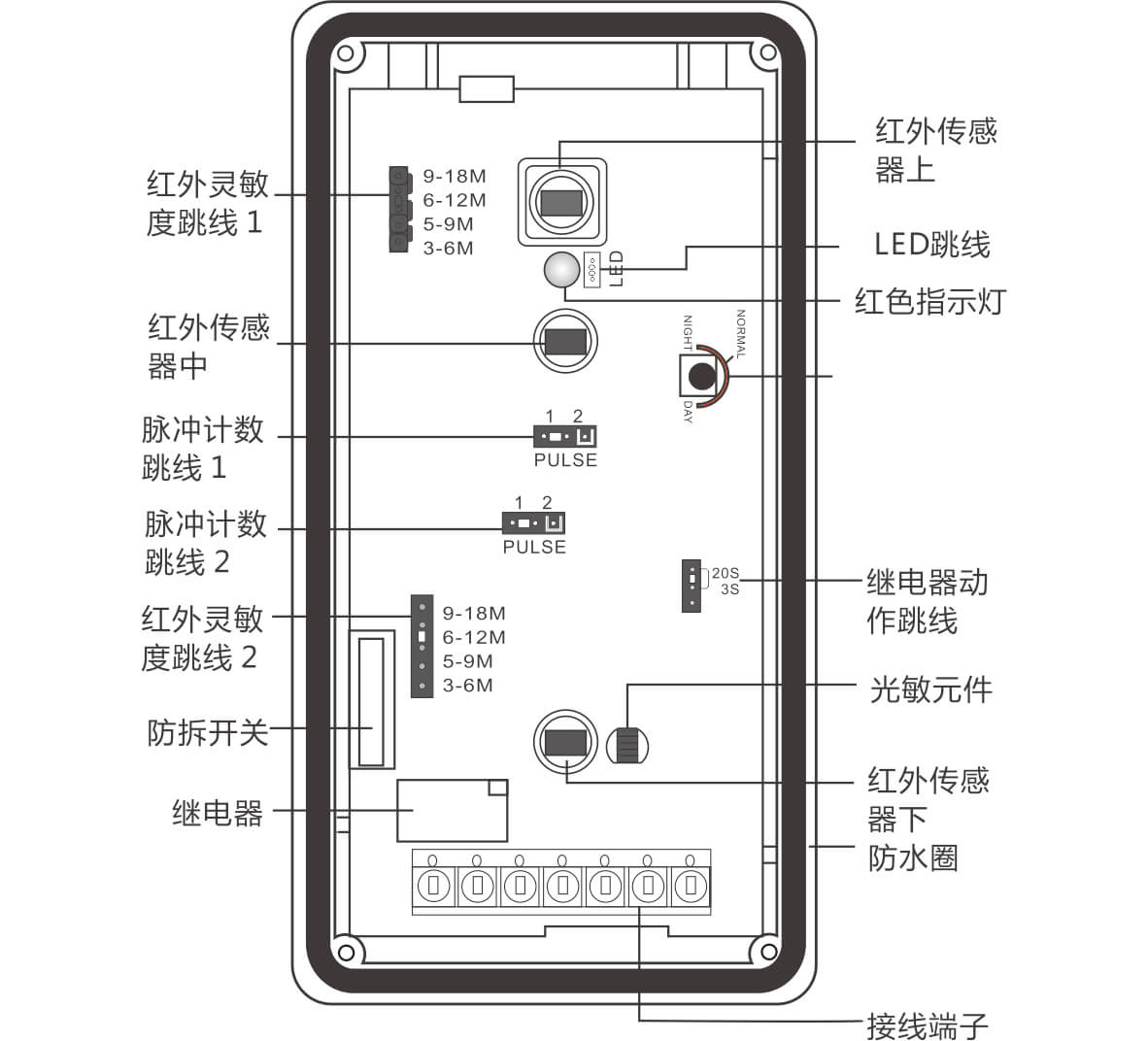

八、工作狀態的設定

1、紅外靈敏度距離跳線設計：兩組紅外靈敏度距離跳線1和2一般設為同一位置。(默認設置為6-12米)

當跳線連通9-18M時，感應靈敏度為9-18M；

當跳線連通6-12 M時，感應靈敏度為6-12M；

當跳線連通5-9M時，感應靈敏度為5-9M；

當跳線連通3-6M時，感應靈敏度為3-6M；

2、探測器模式調節

當旋鈕指向DAY時，為全天侯報警模式。

當旋鈕指向NORMAL時，為普通模式，黃昏后報警。

當旋鈕指向NIGHT時，為夜間報警模式。

3、紅外脈沖計數跳線設定(出廠設置為2)

兩組脈沖計數跳線1和2一般設定為同一脈沖計數；

當跳線連通1時，脈沖計數為1；

當跳線接通2時，脈沖計數為2；

4、繼電器動作跳線設定

出廠設置為3S

當跳線設置為3S，探測器報警后繼電器動作保持時間為3秒；

跳線設置為20S時，探測器報警報警后繼電器動作保持時間為20秒；

5、LED跳線設定

當LED跳線連通報警時，紅色指示燈亮。LED跳線斷開后，報警時紅色指示燈不亮。

九、步行測試

1、接通12V直流電源，LED指示燈亮，探測器進入自檢狀態，自檢時間約30秒，LED指示燈滅時，表示探測器進入正常監測狀態；

2、緩步走過感應區，LED燈亮表示測試器工作正常；

十、注意事項

A、安裝時切勿跌落或撞擊探測器，以免損壞內部傳感器及繼電器。

B、在干擾較強的地方應增加紅外脈沖計數計數。

C、切勿觸摸紅外傳感器以免臟污感應鏡面。
