一、產品概述

LoRa無線紅外探測報警器(以下簡稱報警器)是一款基于LoRa無線通訊的聯網型報警器，它使用先進的信號分析處理技術，具有超強的探測和防誤報性能。報警器采用精密的菲涅爾透鏡技術，提高能量接收的效率；外殼采用阻燃工程材料，外形設計新穎，線條流暢，工作穩定?？蓮V泛用于住宅、廠房、店鋪、倉庫、寫字樓等場所的安全防范預警。

二、產品功能特點及參數

1、功能特點：

采用LoRa無線通訊，距離遠，廣覆蓋，安裝簡單，省去各種麻煩的布線工作。

無線雙向通訊，可自動上報設備狀態（電池電量、防拆、報警狀態）。

設備工作電壓3V，采用2節3A電池供電，一組電池可用1年左右（根據不同場所及報警次數決定）。

設備采用先進的智能省電模式設計，即使在人流量大的環境也能保證電池的超長使用壽命。

設備具有高低靈敏度切換功能，可根據不同場景選擇不同的工作模式。

先進的智能邏輯處理技術，濾除各種因環境引起的誤報。

采用SMT工藝制造，性能更穩定。

超強抗干擾技術，抗輻射干擾可達20V/m-1GHz。

2、產品參數：

供電方式：DC3V 1100mA （2節3A電池）

工作電壓：DC2.5~3.3V

靜態電流：≤20uA

報警電流：≤150mA

報警提示：紅色LED

靈敏度：二級可調

工作溫度： -10℃~ +70℃

相對濕度：≦95%RH（無凝結現象）

安裝方式：壁掛

安裝高度：最佳為2.2m

探測角度：廣角110°

執行標準：GB10408.1-2000、GB10408.5-2000、GB-16796-2009

電池壽命：1年（根據不同場所及報警次數決定）

通訊方式：LoRa

無線頻段：433~435MHz

通訊距離：1KM（空曠距離）

三、產品使用環境

1、適用場所

可廣泛用于住宅、店鋪、倉庫、賓館、飯店、商店、公寓、飲食店、廠房等安全報警監測的場所。建議最佳安裝高度為2.2m，遠離通風口及氣流較大區域。

2、安裝條件

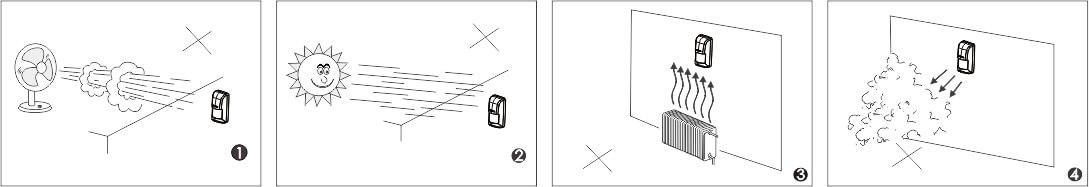

（1）應避免安裝在戶外、有寵物的區域、空調出風口附近、熱源附近、太陽直射及帶轉動物體上下方。

（2）安裝表面應堅固且不振動。

（3）探測器應安裝在入侵者容易通過的通道、區域。

3、不宜安裝的場所

A、熱氣大量滯留的場所。

B、有可能產生腐蝕氣體的場所。

C、溫度過高、濕度過大的場所。

D、通風口（風速大于，5米/s的場所）。

四、產品路線帽及指示燈說明

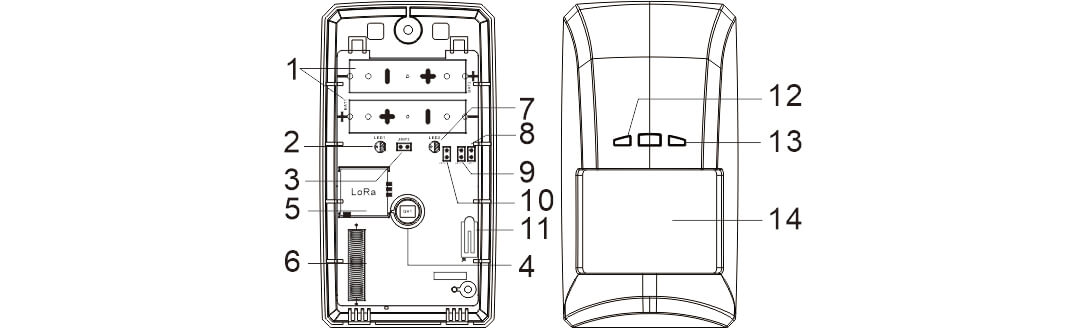

1、跳線帽功能示意圖

1.BAT1.2 電池

2.LED1:報警狀態指示燈

3.JMP3:LED跳線選擇

4.QH1:紅外熱釋電傳感器

5.LoRa通訊模組

6.RF1:LoRa天線

7.LED2:通訊狀態指示燈

8.JMP1:高低靈敏度選擇

9.JMP2:智能省電模式選擇

10.JMP4:無線自學

11.J2:防拆開關

12.紅色LED燈:報警狀態指示燈

13.藍色LED燈:通訊狀態指示燈

14.菲涅爾透鏡

2、跳線帽功能說明

(1)、JMP 3為LED跳線帽：用于控制LED指示燈，不影響探測器工作，短接，短接時燈亮，斷

開時燈滅。

(2)、JMP 4為無線自學跳線帽：短接為自學模式、斷開為正常工作模式；自學時候，需要先短接，再重新通電，LED燈會紅綠一起交替閃爍，則表示進入對碼狀態。注意，工作時候不能短接，否則探測器無法正常工作，耗電也會增大。

(3)、JMP 1為高低靈敏度跳線帽：短接為低靈敏度，適合復雜環境；斷開為高靈敏度，適合準確度高的場合。

(4)、JMP 2為智能省電模式跳線帽：短接適用于經常人多觸發的環境，探測器會根據探測次數自動增加每一次的報警時間，減少電池耗電。不短接適用于人相對比較少的地方。

注意1：正常模式下報警器為2min觸發一次報警，如第一次觸發后需等待2min后才能再次觸發，期間報警器監測區域內不能探測有人員或物體移動；省電模式下為30s疊加式觸發報警，

時長最多為10min截止，如報警器第一次被觸發，如再次觸發則需要等待30s后才能再次觸發，如第三次觸發則需要等待60s后才能觸發，以此類推。

3、LED燈功能說明：

LED1為紅色LED報警指示燈：上電時該燈亮15s左右表示報警器處于自檢狀態，自檢完成后，當有人進入到探測區域時紅燈亮3s，表示報警器探測到入侵物并發出報警。

LED2為綠色LED通訊狀態指示燈：綠燈閃表示報警器處于通訊狀態，通訊完后綠燈滅。

注：當有報警時紅燈、綠燈應處于交替閃爍狀態，如只有紅燈亮則表示報警器與管理主機未通訊上或是未對碼成功。

五、產品安裝與使用說明

1、產品安裝說明

拿到產品時首先確認包裝完整完好再打開包裝。

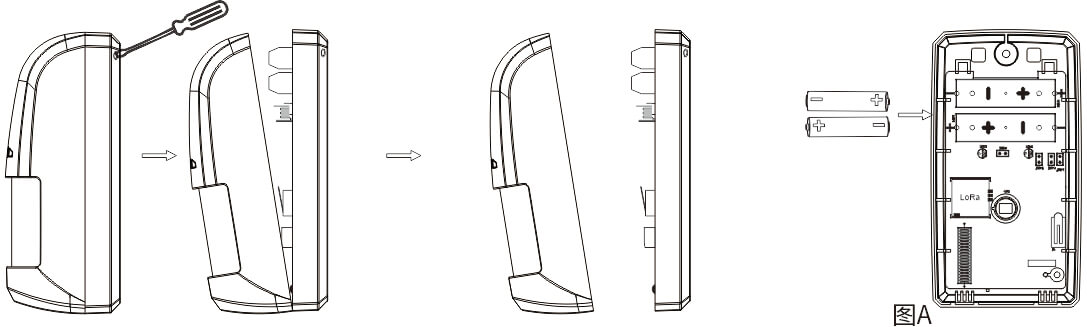

1.1、 打開外殼

拿到報警器后首先觀察，找到報警器的螺絲孔，用小一字或十字螺絲刀松開報警器外殼螺絲，并將外殼向外打開。如下圖：

1.2、安裝電池

打開電池蓋后先安裝好電池（注意電池正負不要裝反，電池倉內部有電池極性標識，請按照電池極性標識安裝，電池如果安裝反了報警器將不能正常工作，或損壞報警器），測試設備無任何問題，并工作正常后，再安裝報警器外殼，如上圖A。

1.3、 報警器安裝

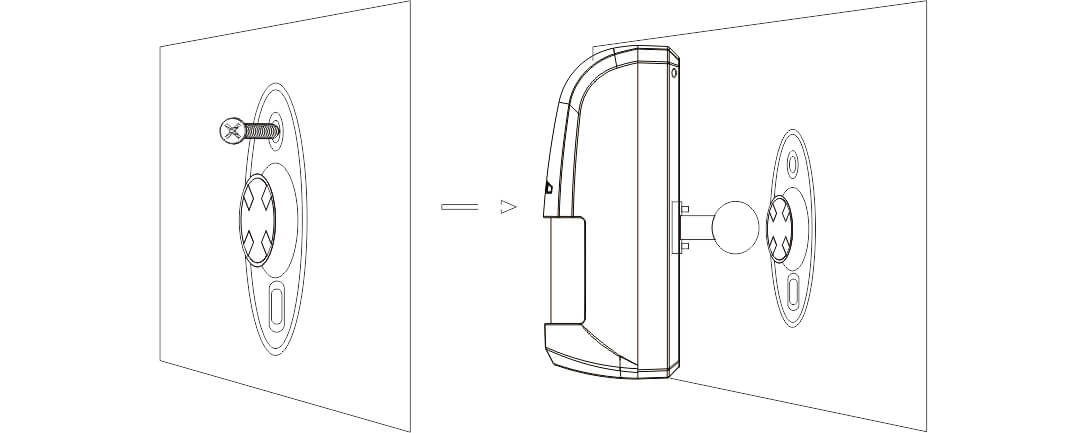

1.3.1支架安裝

報警器在安裝時應先選好安裝位置，將安裝支架放到對應支架安裝孔畫上標記，再對應標記打2個孔，將膠粒塞入剛打好的孔內，用螺絲釘將支架固定好，最后把報警器對應支架掛上即可。如下圖：

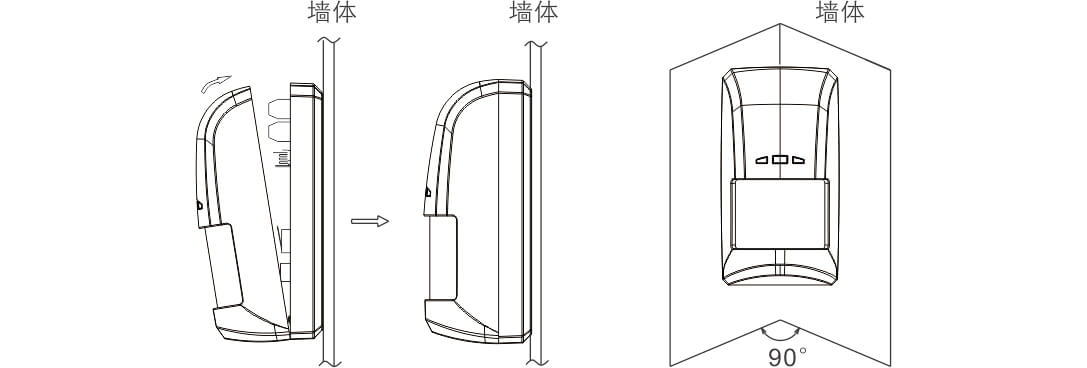

1.3.2貼墻安裝

報警器在安裝時應先選好安裝位置，將報警器背部螺絲孔打開，并對應安裝孔在墻上打孔，將膠粒塞入剛打好的孔內，放上報警器并用螺絲釘將報警器固定好，最后把報警器掛上即可。如下圖：

2、使用說明

2.1、 學習對碼

首先需要短接報警器上的自學跳針(JMP4)，短接后再安裝電池，報警器的紅綠燈會一起交替閃爍，則表示報警器進入對碼狀態；若報警器與LoRa報警主機對碼成功后，綠色指示燈會立即熄滅；對碼成功后將報警器斷電，再將自學跳針(JMP4)斷開，最后將報警器通電即可進入正常工作模式。注：正常工作下不能短接自學跳針(JMP4)，否則探測器無法正常工作。

注：由于報警器為被動式紅外熱釋電傳感器，在觸發報警器報警時請以橫切的方式觸發，如與報警器正面走動可能會不報警或不靈敏。

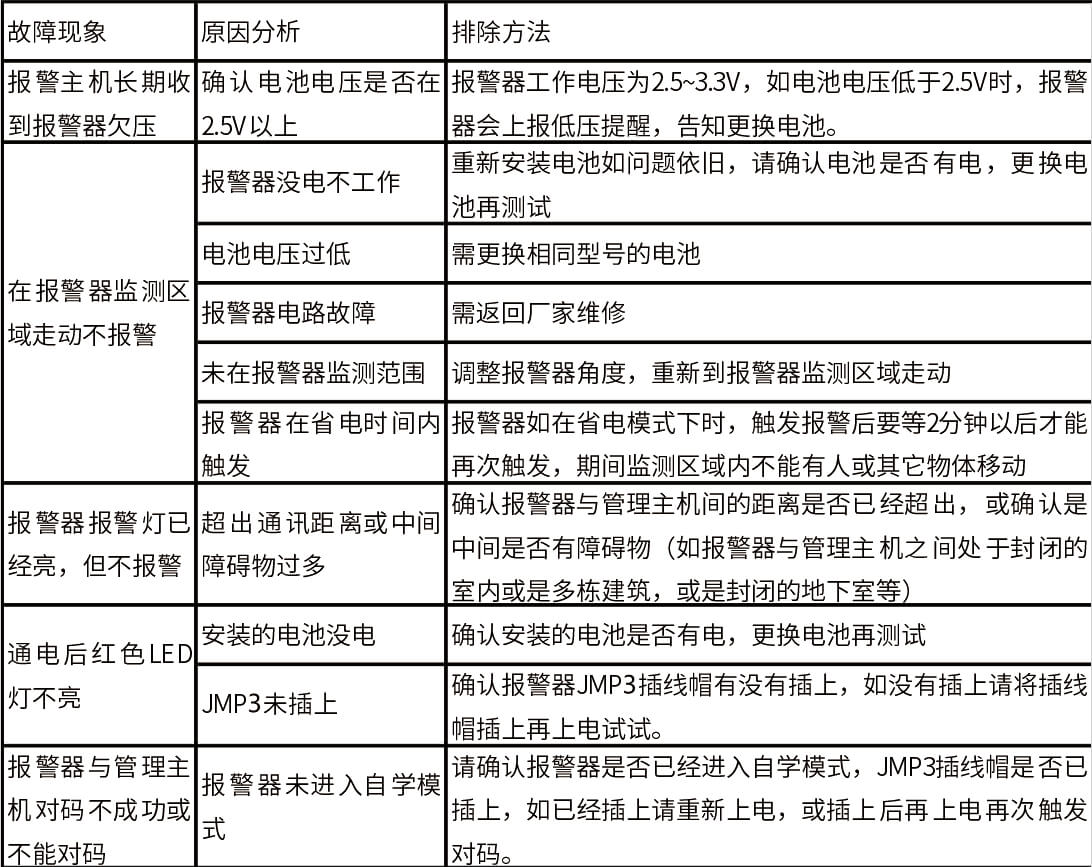

六、產品故障排除

七、產品維護與保養

1.報警器使用一段時間后應注意電池電量情況，如報警控制主機提示xxx防區欠壓時應及時更換電池。

2.如報警器長期在粉塵或煙霧比較大的區域時，應及時對報警器菲尼爾透鏡鏡面擦洗，以免因鏡面臟而引起漏報。

3.如因報警器安裝于通風口或通道口而引起誤報時，請將報警器轉移到其它位置安裝。
