一、產品概述

本產品為微波被動紅外人工智能復合型三鑒入侵探測器，它采用先進的信號分析處理技術，根據探測人體紅外光譜和微波多普勒效應來工作，可有效防止各類環境因素引起的誤報。本品可用于銀行、倉庫、家庭等場所的安全防范。

二、功能特點

采用多普勒效應+能量分析

微波采用X-Band平面式天線

探測范圍可設置

全方位自動溫度補償技術

LED工作指示燈開啟、關閉可選

報警觸發方式`與`、`或`模式可選

報警輸出常閉(NC)/常開(NO)可選

SMT工藝，抗電磁/射頻干擾能力強

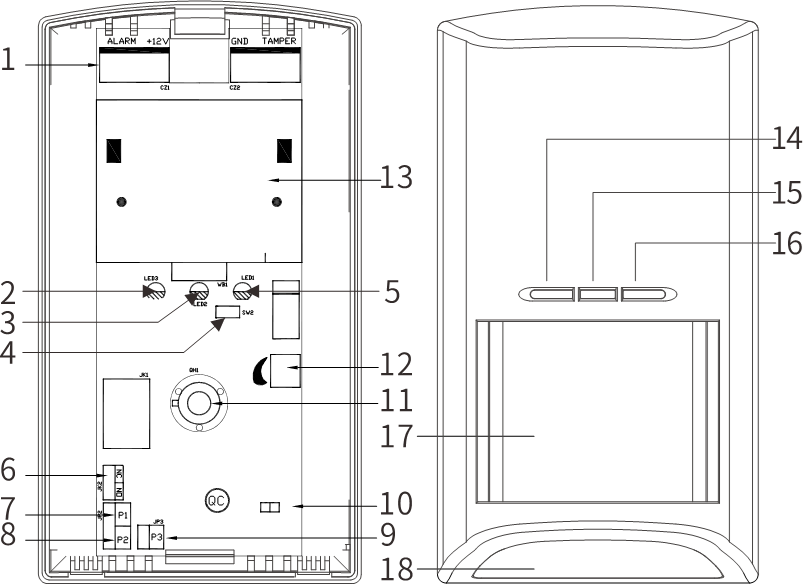

三、產品結構

四、技術參數

工作電壓：DC9~24V

靜態電流：≤56mA

報警電流：≤25mA

微波探測距離：0~12米 （可調）

紅外探測距離：設置為高靈敏度模式，最大探測距離12米；

設置為低靈敏度模式，最大探測距離8米；

探測角度：110°

探測方式：紅外光譜+多普勒效應+智能分析

紅外傳感器：雙元低噪聲熱釋電紅外傳感器

微波天線種類：平面式天線附高頻GaAs，F(xiàn)ET振蕩器

微波頻率：10.525GHz

安裝方式：壁掛

安裝高度：最佳為2.2米

工作溫度：-10℃~50℃

LED指示：綠色-紅外被觸發; 黃色-微波被觸發; 紅色-報警

繼電器輸出：常開常閉可選，接點容量28VDC.100mA

防拆開關：常閉無電壓輸出，接點容量28VDC,100mA

外形尺寸：128mm*71mm*58mm（長*寬*高）

五、產品的使用

1、探測器接通12V直流電源，綠燈慢閃10秒后熄滅，進入自檢狀態（自檢過程黃燈和紅燈熄滅），設備自檢約50s后進入正常監測狀態。

2、在探測器覆蓋區域內以正常的步行速度進行測試，此時會有相應的指示燈亮：綠色指示燈亮表示紅外被觸發;黃色指示燈亮表示微波被觸發；紅色指示燈亮，探測器報警，繼電器有動作。

3、 P1跳針用于溫度補償；隨著室內環境溫度的變化，導致紅外熱釋電傳感器的信號發生變化，若P1跳針短接，設置為溫度補償功能，單片機程序會根據采集到的當前環境溫度，適當?shù)膶t外熱釋電的信號數據進行校準；若P1跳針未短接，無溫度補償功能，則探測器抗溫度干擾能力弱。出廠默認P1跳針短接（溫度補償功能）。

4、 P2跳針用于與、或模式選擇，若P2跳針短接，設置為‘或’模式，紅外或者微波被觸發，探測器就會報警；若P2跳針未短接，設置為‘與’模式，紅外與微波同時被觸發，探測器才會報警。出廠默認P2跳針未短接（‘與’模式）。

5、P3跳針用于紅外靈敏度設置，若P3跳針短接，探測器紅外靈敏度低，抗干擾性能高，適用于較惡劣的室內環境，若P3跳針未短接，探測器紅外靈敏度高，適用于一般室內環境。出廠默認P3跳針未短接（高靈敏度模式）。

6、NC/NO跳針用于報警輸出狀態的設置。可根據不同類型報警主機的規格要求選擇不同的報警輸出狀態，NC為常閉狀態，NO為常開狀態，出廠默認設置為NC常閉狀態。

7、微波靈敏度調節電位器，用于微波探測范圍的調節，用戶可根據實際需要去調整，往順時針方向調整，微波靈敏度變小，探測范圍隨之變?。煌鏁r針方向調整，微波靈敏度變大，探測范圍隨之變大。出廠默認設置探測范圍適中，即電位器逆時針擰至橫向中間位置。

8、SW2跳針用于控制LED指示燈是否有指示，若SW2跳針短接，LED燈處于開啟模式，隨探測器的功能指示工作狀態；若SW2跳針未短接，LED指示燈電路斷開，所有指示燈處于關閉狀態，但不影響探測器正常工作。出廠默認SW2跳針短接（LED燈處于開啟模式）。

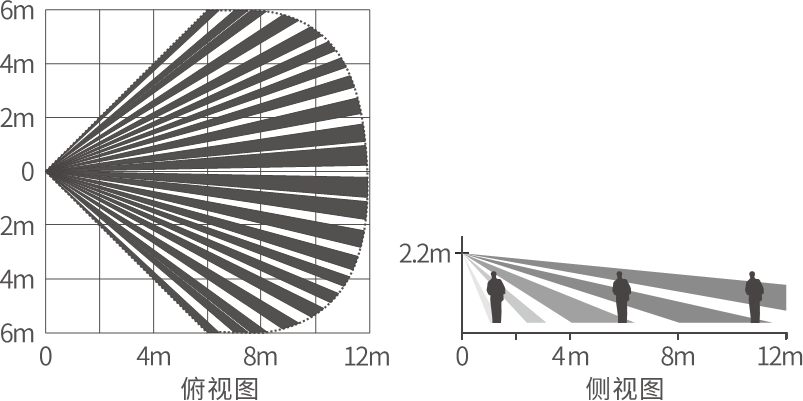

六、產品檢測范圍圖示

七、安裝位置選擇及注意事項

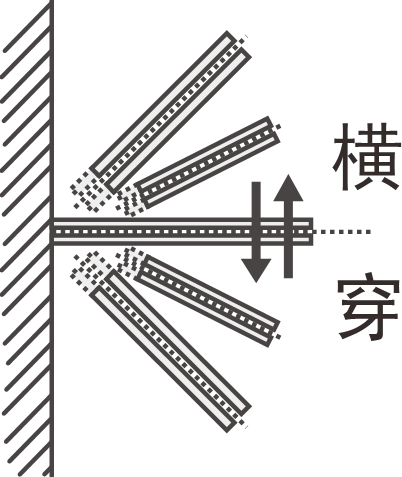

1、探測器應安裝在感應外來入侵的位置，盡量安裝在能使入侵者橫向穿過探測區的地方，建議安裝高度為2.2米。

1）避免安裝在戶外、有寵物的地方、空調附近、熱源附近、太陽直射的地方、轉動或晃動的物體上。

2）安裝表面應堅固，且不易振動。

3）將探測器安裝在入侵者容易通過的地方。

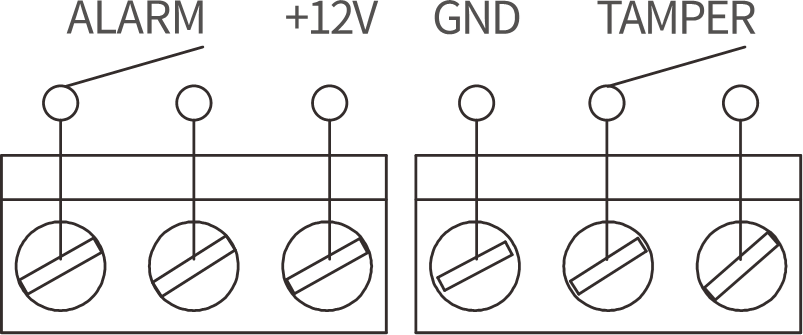

八、接線示意圖

九、注意事項

1）請按說明書正確地安裝和使用本產品，不可觸摸紅外傳感器表面，以免影響探測器靈敏度。如需清潔傳感器，請斷開電源后用軟布沾少許酒精擦拭。

2）本產品可以減少事故的發生，但不能確保萬無一失。為了您的安全，除了正確使用產品外，在日常生活中還要提高警惕，加強安全防護意識。

3）為保證探測器能夠正常工作，應進行周期性測試，建議每周一次。
