一、產品概述

三鑒紅外探測器是當今安防領域最新科技的高性能探測器，由不易老化的超長壽命微波模塊、高精度被動紅外探測裝置及模糊邏輯數碼核心組成，外殼采用工程尼龍制造，造型優美。

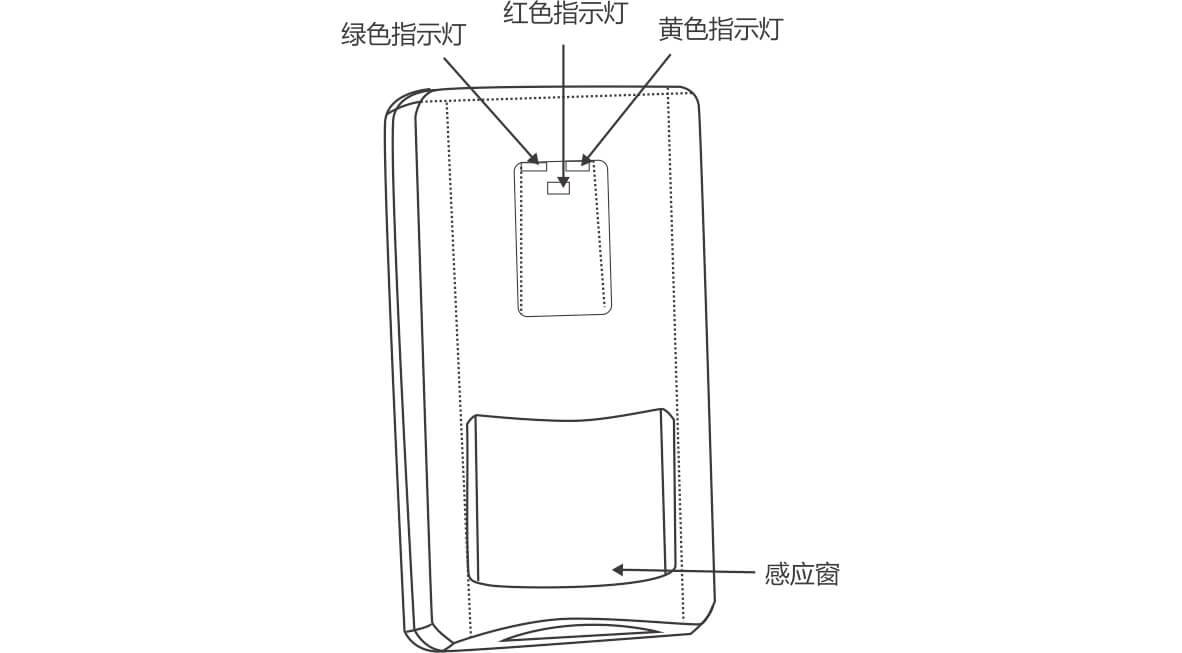

二、產品示意圖

三、技術參數

電源電壓：DC9~16V

工作電流：50mA

自檢時間：約60S

微波感應指示：微波探測到人體移動時,黃燈亮5秒

紅外感應指示：紅外探測到人體移動時,綠燈亮5秒

感應靈敏度：3檔距離跳線可選

探測角度：110°

安裝方式：壁掛安裝

安裝高度：最佳為2.2m

探測距離：12m

報警輸出：常閉輸出，接點容量DC28V，100mA

防拆開關：常閉輸出，接點容量DC28V，100mA

工作溫度：-10℃~55℃

外形尺寸：128*65*41mm

四、功能特點

A、微波與被動紅外復合探測，并經過模糊邏輯數碼分析，有效降低誤報；

B、采用全范圍溫度補償，探測靈敏度始終一致；

C、抗干擾技術，可以在同一空間安裝多個探測器互相不影響， 甚至可以兩個探測器相對安裝；

D、微波采用微波自適應調頻與線性傳播技術，能夠?yàn)V除懸掛物等干擾；

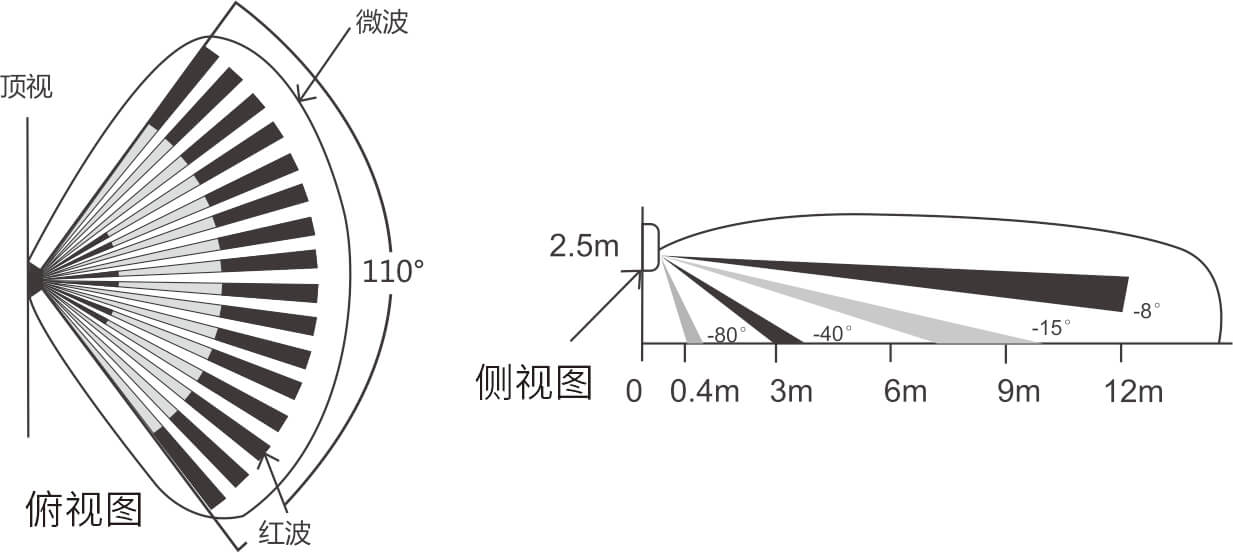

五、 探測范圍圖

六、安裝步驟

6.1、安裝注意事項

A、微波可以穿透玻璃和無金屬的墻，應根據需要調節微波有效范圍，以使其正好覆蓋所探測的范圍；

B、覆蓋區域內大型金屬物會影響微波探測靈敏度；

C、當入侵者的移動軌跡與探測器探測方向成切線時，探測靈敏度最高；

D、在安裝時，建議避免安裝在有強烈氣流的地方或避免與強電纜一同布線安裝；

E、如果在同一個房間需要安裝探測器，且面對面安裝，則兩者之間的距離應至少大于2米；

F、當探測器安裝在高溫環境中時，要取得最佳效果，建議將其對準保護區域中溫度及亮度最低的部分；

G、在干擾較強的環境中使用，應降低探測靈敏度；

H、安裝探測器的墻面應堅固穩定，且不振動；

6.2、安裝方式

1、將探測器前蓋打開

2、移開線路板

3、在后蓋走線槽上打出線孔

4、選擇合適高度安裝后蓋

5、固定好線路板

6、選擇好接線端子

7、裝好探測器前蓋

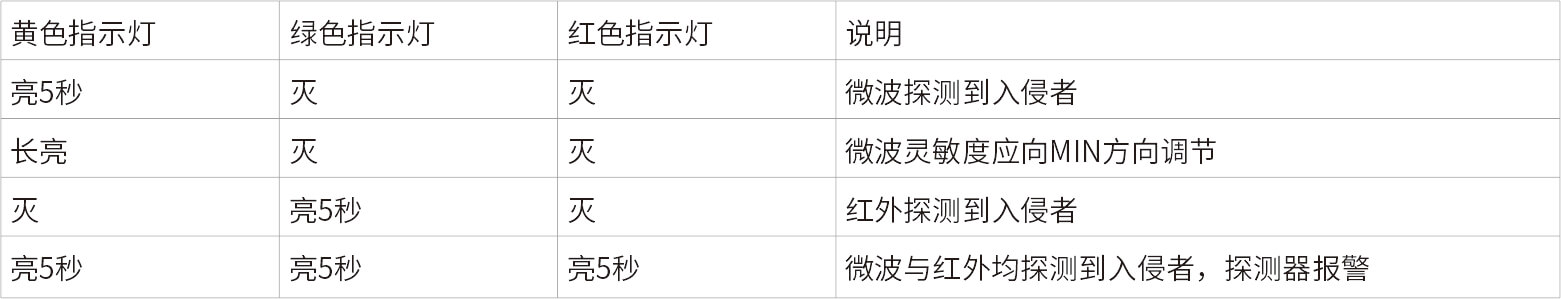

七、指示燈狀態說明

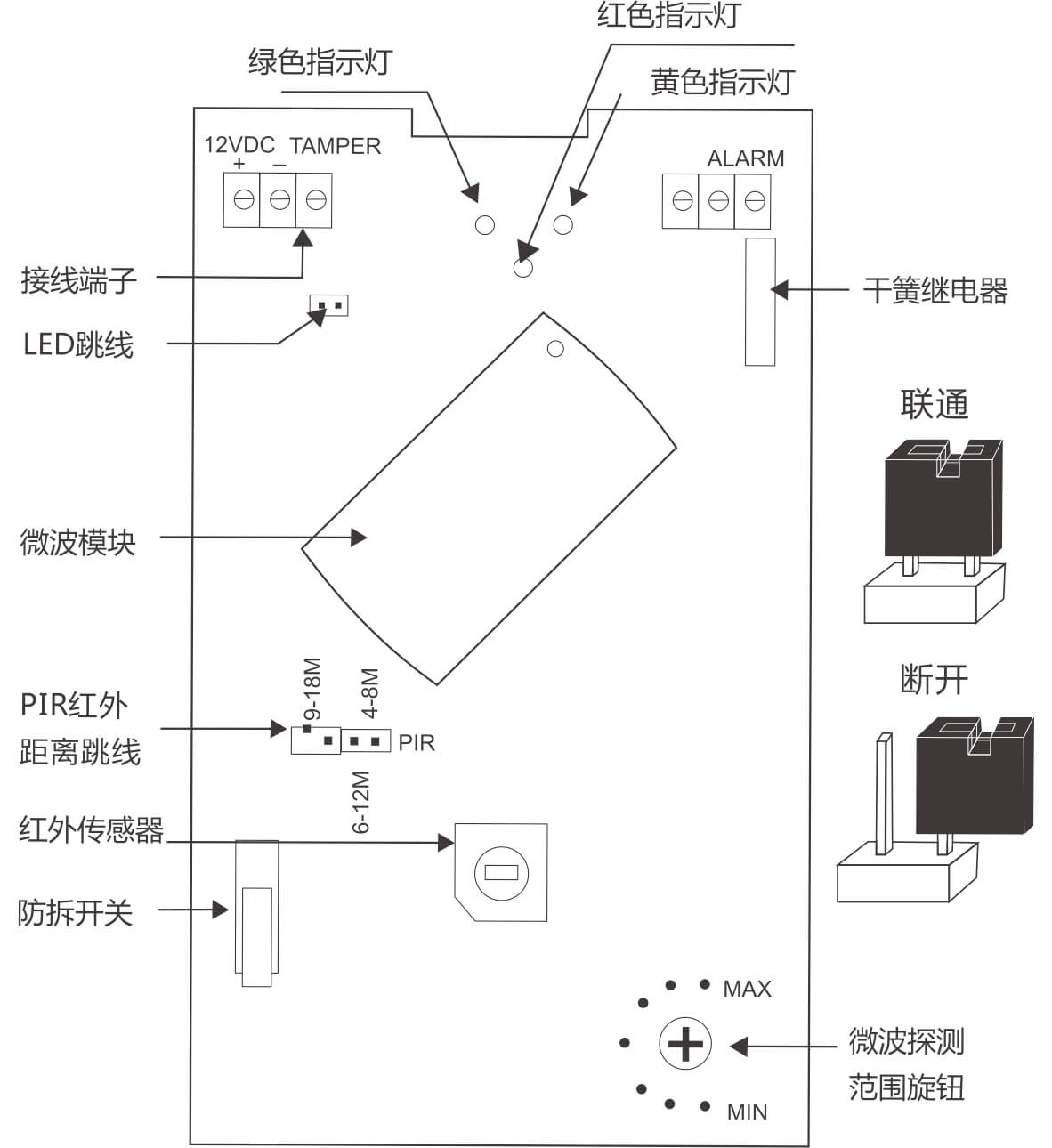

八、功能跳線設置

1）、LED跳線：用于控制LED指示燈，不影響探測器正常工作；

選擇1&2，開啟LED指示燈；

選擇2&3，關閉LED指示燈；

2）、PIR紅外距離跳線：連通4-8M時，探測距離為4-6M；連通6-8 M位置時，探測距離為連通6-8M，連通9-18M時，探測距離為9-12M；

3）、微波靈敏度調節：當黃燈常亮(30秒未滅)或微波探測距離過遠時，微波調節旋鈕往MIN方向調節；當微波探測距離過近時，微波調節旋鈕往MAX方向調節；

九、步行測試

1、紅外步行測試

A、接通12V直流電源，LED指示燈亮，探測器進入自檢狀態，自檢時間約60秒，LED指示燈滅時表示探測器進入正常監測狀態；

B、模擬入侵者在紅外微波覆蓋范圍內活動，每次觸發紅外時探測器的綠色指示燈亮5秒；

C、調整探測器的距離跳線位置或角度，測出紅外最佳有效探測范圍；

2、微波步行測試

A、接通12V直流電源，LED指示燈亮，探測器進入自檢狀態，自檢時間約60秒，LED指示燈滅時表示探測器進入正常監測狀態；

B、模擬入侵者在微波范圍內活動，每次觸發微波時探測器的黃色指示燈亮5秒；

C、調節微波靈敏度及探測器的位置或角度，測出紅外最佳有效探測范圍；

3、綜合報警步行測試

A、接通12V直流電源，LED指示燈亮，探測器進入自檢狀態，自檢時間約60秒，LED指示燈滅時表示探測器進入正常監測狀態；

B、模擬入侵者在保護區域內活動，每次同時觸發紅外和微波時，黃色與綠色指示燈同時亮5秒，發出報警信號；

C、調整紅外與微波的覆蓋范圍至基本重合即可；

十、注意事項

1、安裝時切勿跌倒或撞擊探測器，以免損傷內部繼電器、微波模塊及紅外傳感器。

2、請按說明書正確地安裝和使用，不可觸摸傳感器表面，以免影響探測器靈敏度，如需清潔傳感器，請斷開電源后用軟布沾少許酒精擦拭。

3、本產品可以減少事故的發生，但不能確保萬無一失。為了您的安全，除了正確使用本產品外，在日常生活中要提高警惕，加強安全預防意識。

4、為保證探測器能夠正常工作，應保持探測器電源的正常工作，必須周期性地進行步行測試。
