一、產品概述

本產品為高穩定性幕簾被動紅外探測器。它使用先進的信號分析處理技術，達到了高超的探測和防誤報性能，從設計上保證了產品的穩定性。當有入侵者通過探測區域時，探測器將自動探測區域內人體的活動，向控制主機發送報警信號。產品適合家庭住宅區、樓盤別墅、廠房、商場、倉庫、寫字樓等場所的安全防范。

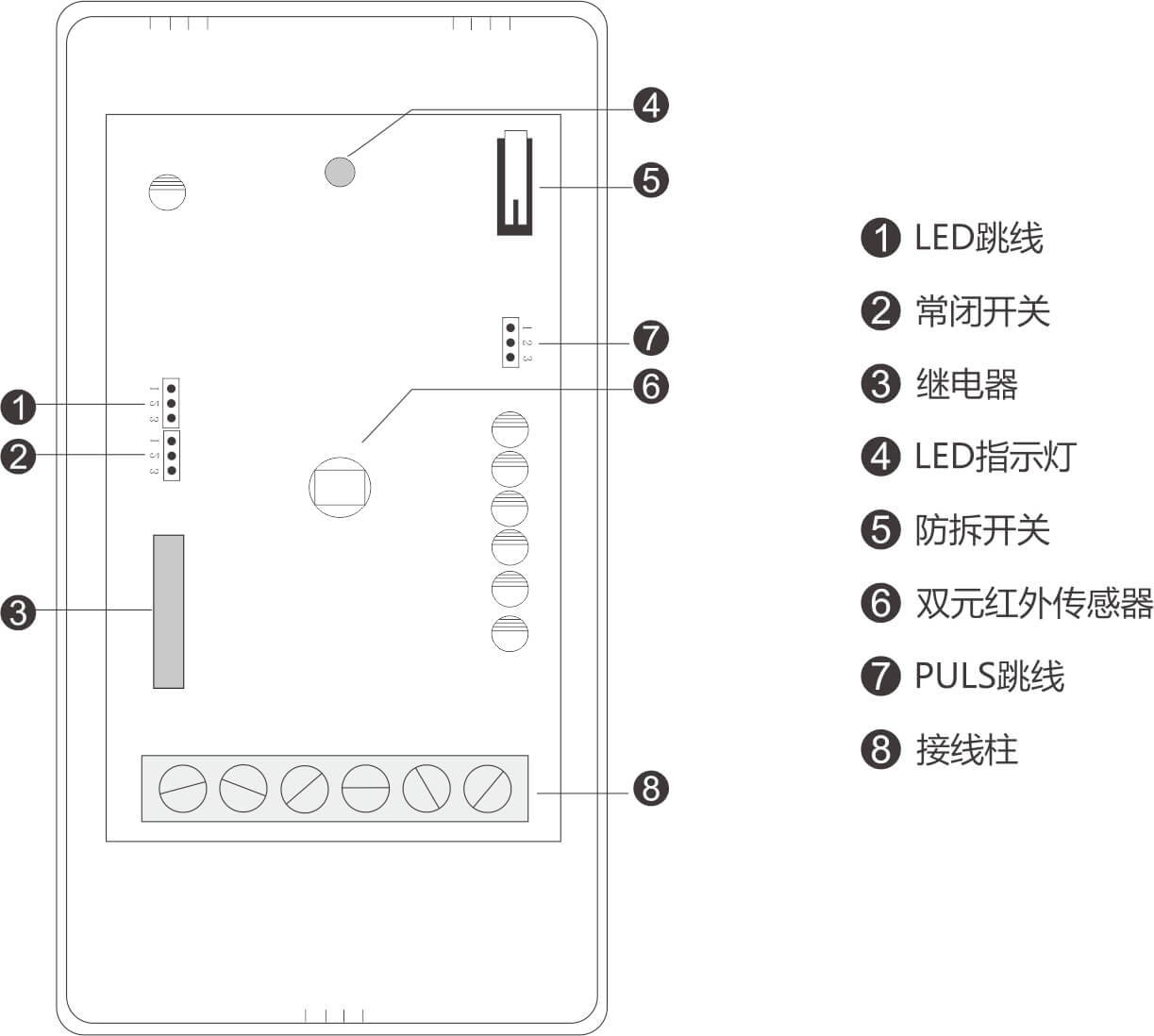

二、產品外觀

三、功能特點

智能邏輯控制，濾除各種誤報

真實溫度補償技術

雙極性脈沖計數可調

抗白光干擾

抗射頻干擾(20V/m-1G Hz)

菲涅爾光學透鏡

壁掛或吸頂安裝

報警輸出NC/NO可迭擇

采用SMT工藝制造，性能更穩定

四、技術參數

工作電壓：DC9~16V 工作電流：50mA

探測距離：8m（壁掛2.2m）；6m（吸頂3.6m）

探測角度：15度

自檢時間：約60S

報警指示：紅色LED

傳感器：?jiǎn)卧獰後尲t外傳感器

工作溫度：-10℃~50℃

濕度環境：最大95%RH(無凝結現象)

抗RF干擾：0MHz-1GHz20V/m

安裝方式：壁掛或吸頂

安裝高度：1.7-2.5 m(壁掛)/2.5-6m(吸頂)

報警輸出：NC/NO可選擇，接點DC28V 100mA

防拆輸出：NC，接點DC28V 100mA

外型尺寸：110*69*40m

五、安裝條件

1、應避免安裝在戶外、有寵物的地方、空調附近、熱源附近、太陽直射的地方、轉動的物體下面。

2、安裝表面應堅固，且不振動。

3、將探測器安裝在入侵者容易通過的地方。

六、安裝步驟

1、將探測器前蓋打開。

2、移開線路板。

3、在后蓋走線槽上打出出線孔。

4、選擇合適高度安裝后蓋。

5、固定好線路板。

6、選擇好接線端子(見接線示意圖)。

7、裝好探測器前蓋。

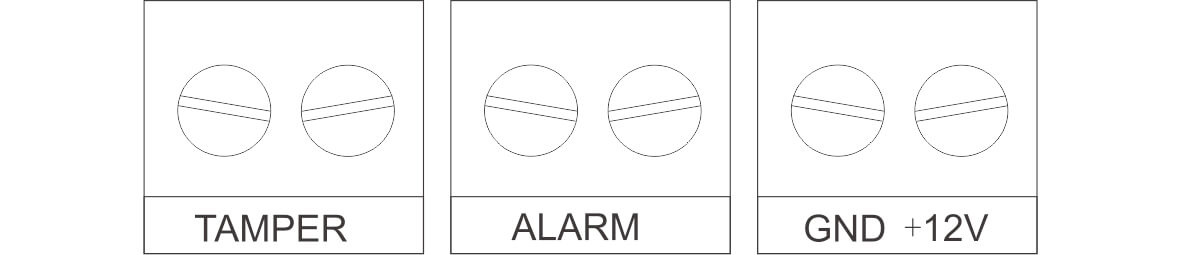

七、接線示意圖

+12V：直流電源正極

GND：直流電源負極

TAMPER：防拆輸出端口

ALARM：報警輸出端口

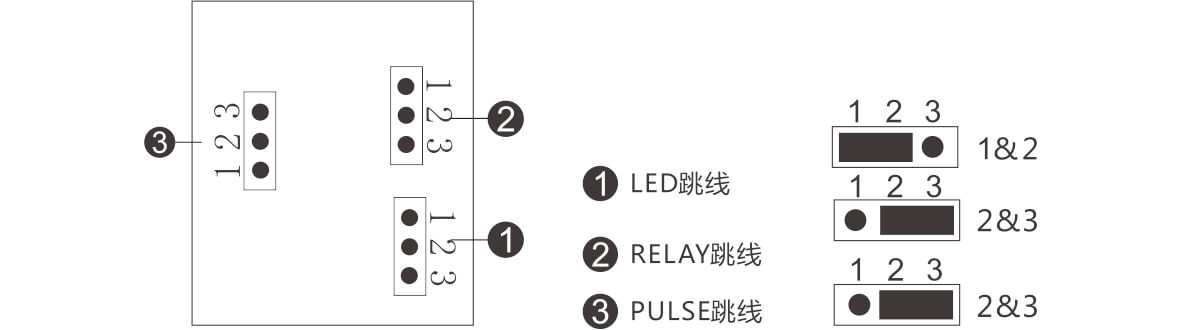

八、功能跳線設置

1)、PULSE跳線：脈沖調節跳線，通過調節脈沖計數可改變探測器的靈敏度和抗射頻干擾能力；

選擇1&2為一級脈沖，探測靈敏度較高，有較好的抗射頻干擾能力，適合一般的環境；

選擇2&3為二級脈沖，探測靈敏度高，抗射頻干擾能力更強，適合射頻干擾嚴重的環境；

斷開跳線，為三級脈沖。探測靈敏度偏低，具有極高的抗射頻干擾能力，適合射頻干擾非常嚴重的環境；

2)、RELAY跳線：NC/NO選擇跳線，用于設置報警輸出狀態，可根據不同類型主機的規格要求選擇不同的輸出狀態；

選擇1&2為NO(常開狀態)；

選擇2&3為NC(常閉狀態)； 出廠設置即NC輸出；

3)、LED跳線，用于控制LED指示燈，不影響探測器正常工作；

選擇1&2開啟LED指示燈；

選擇2&3關閉LED指示燈；

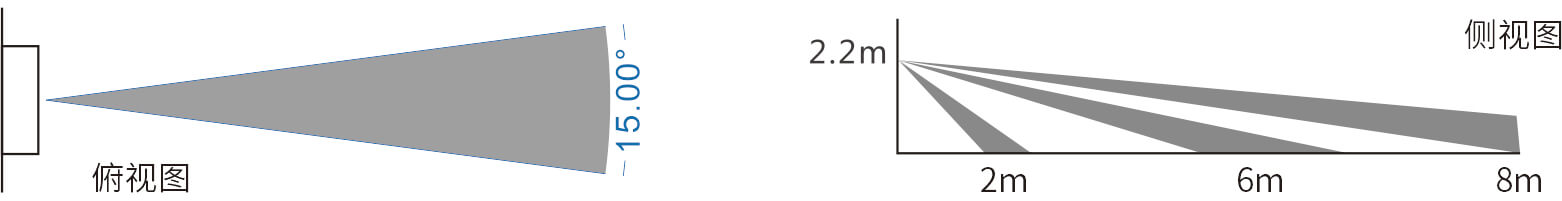

九、探測范圍圖(壁掛)

十、步行測試

1、接通12V直流電源，LED指示燈亮探測器進入自檢狀態，自檢時間約60秒，LED指示燈滅時表示探測器進入正常監測狀態；

2、緩步走過感應區，LED燈亮表示測試器工作正常；

十一、注意事項

1、請按說明書正確地安裝和使用，不可觸摸傳感器表面，以免影響探測器靈敏度，如需清潔傳感器，請斷開電源后用軟布沾少許酒精擦拭。

2、本產品可以減少事故的發生，但不能確保萬無一失。為了您的安全，除了正確使用本產品外，在日常生活中要提高警惕，加強安全預防意識。

3、為保證探測器能夠正常工作，應保持探測器電源的正常工作，必須周期性地進行步行測試，建議每周一次。
