EAP-200T迷你幕簾紅外探測器使用說明書
2021.01.14
一、產品概述
本產品為高穩定性幕簾被動紅外探測器。它使用先進的信號分析處理技術,達到了高超的探測和防誤報性能,從設計上保證了產品的穩定性。當有入侵者通過探測區域時,探測器將自動探測區域內人體活動,并向控制主機發送報警信號。產品適合家庭住宅區、樓盤別墅、廠房、商場、倉庫、寫字樓等場所的安全防范。
二、產品外觀

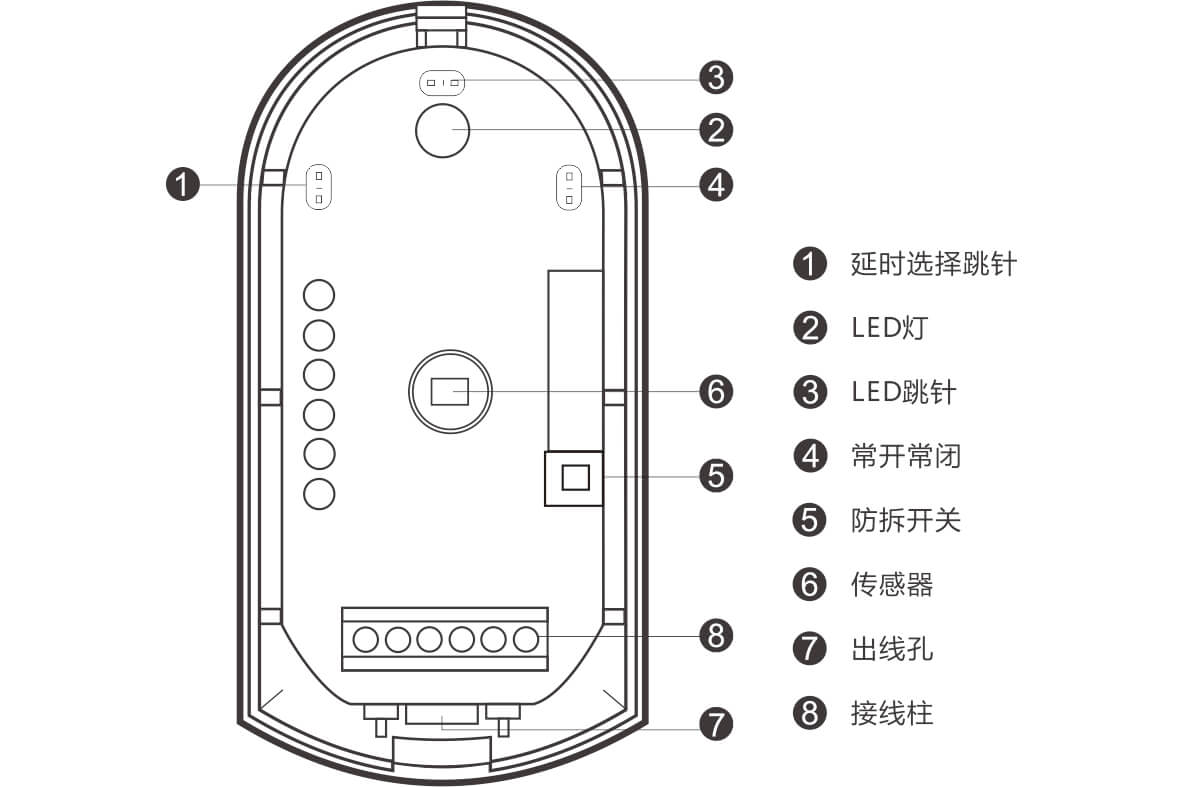

三、功能跳線設置
1)、延時選擇跳線:通過短路跳線設置報警延時時間,1/2/3分別對應5秒/10秒/30秒。
2)、LED跳線:用于設置LED指示燈開啟與關閉;短接為開啟,斷開為關閉。
3)、RELAY跳線:用于設置報警輸出狀態;選擇1&2為NO(常開狀態);選擇2&3為NC(常閉狀態); 出廠設置為2&3即NC輸出;
四、技術參數
工作電壓:DC9~16V
工作電流:50mA
探測距離:8m(壁掛2.2m);6m(吸頂3.6m)
安裝方式:壁掛或吸頂
安裝高度:1.7-2.5 m(壁掛)/2.5-6m(吸頂)
探測角度:15°
傳感器:單元低噪聲熱釋傳感器
報警指示:紅色LED
報警輸出:NC;接點容量28VDC,100mA
防拆開關:NC;接點容量28VDC,100mA
報警延時時間:通過短路跳針選擇5s,10s,30s
自檢時間:約60s
工作溫度:-10℃~50℃
外觀尺寸:86*48*32mm

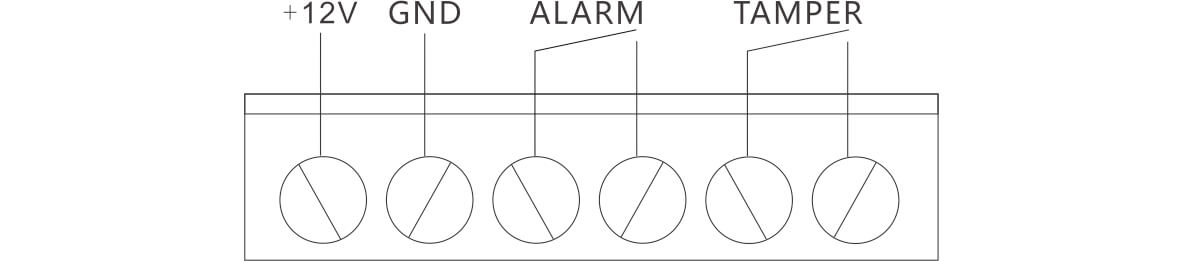

五、接線示意圖

+12V:接直流電源DC12V
GND:接直流電源負極
ALARM:報警輸出常閉,報警時開路
TAMPER:防拆開關常閉,盒蓋被拆除
六、安裝條件
1、應避免安裝在戶外、有寵物的地方、空調附近、熱源附近、太陽直射的地方及轉動的物體下面。
2、安裝表面應堅固,且不振動。
3、將探測器安裝在入侵者容易通過的地方。

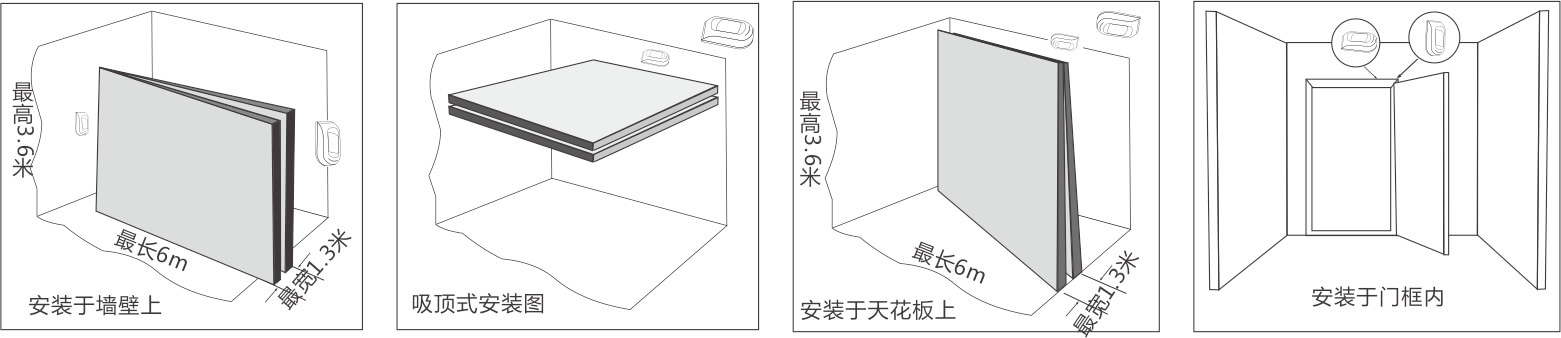

七、安裝與使用

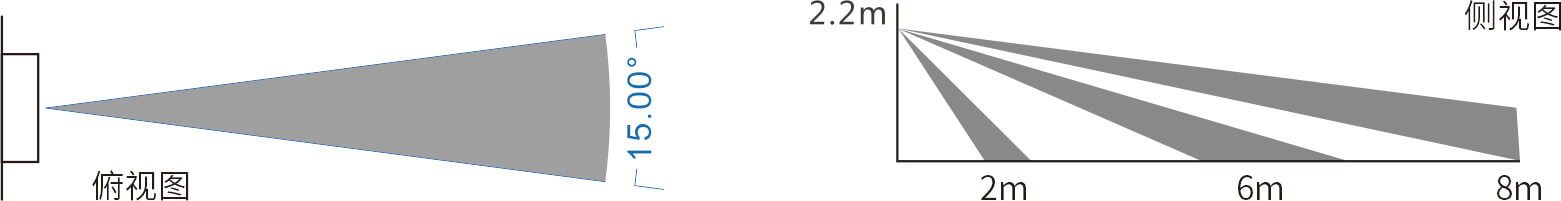

八、探測范圍圖(壁掛)

九、步行測試
1、接通12V直流電源,LED指示燈亮,探測器進入自檢狀態,自檢時間約60秒,LED指示燈滅時表示探測器進入正常監測狀態;
2、緩步走過感應區,LED燈亮表示測試器工作正常;
十、注意事項
1、請按說明書正確地安裝和使用,不可觸摸傳感器表面,以免影響探測器靈敏度,如需清潔傳感器,請斷開電源后用軟布沾少許酒精擦拭。
2、本產品可以減少事故的發生,但不能確保萬無一失。為了您的安全,除了正確使用本產品外,在日常生活中要提高警惕,加強安全預防意識。
3、為保證探測器能夠正常工作,應保持探測器電源的正常工作,必須周期性地進行步行測試,建議每周一次。
