一、概述

NB-iot智能門磁(以下簡稱NB門磁)是采用NB-iot技術研發生產的一款物聯網通信產品，可連接電信、移動NB-iot網絡。NB門磁是用來探測門、窗、抽屜等物體是否被非法打開或移動的智能報警器。本產品適用于監控各類門、窗的開關狀態，通過磁簧感應原理，快速對門、窗開關的狀態進行分辨，并通過NB-iot物聯網將信號傳輸?shù)轿锫?lián)網管理平臺，管理平臺收到報警信號后，可實現通過微信公眾號、PC管理平臺、網絡電話、網絡短信等推送相應的管理員，從而防止非法闖入，捍衛財產安全。

NB門磁具有待機時長、功耗低、安裝方便等顯著優勢，被廣泛適應用于家庭門/窗 防盜、店鋪柜臺防盜及貴重物品抽屜防盜。

二、功能特點

低成本：基于NB-iot無線網絡通信，免布線，節約布線成本；

易安裝：無線通信，內置電池，安裝簡單方便，減少施工時間；

易維護：智能運維，實時監測設備運行狀態、電池電壓狀態；

易管理：可通過微信公眾號、PC客戶平臺、網絡電話、網絡短信等接收報警通知，實時查詢門窗開啟狀態并且可通過平臺實現遠程設置NB產品參數設置功能（支持重連次數、重連周期、心跳時間、低電閥值、遠程自檢等功能設置）滿足各種場景的項目應用

低功耗：低功耗，電池續航能力可達一年以上；

三、設備參數

電池：2節1.5V 7號電池

電池壽命：1年

工作電壓：DC2.5V-3.0V

靜態電流：≤20uA

報警電流：≤100mA

無線傳輸方式：電信、移動NB-iot網絡

感應距離：<20mm

工作溫度： -10°C ~ 50°C

相對濕度：≤95%RH

材質：ABS材料

四、使用環境

NB門磁可廣泛應用于社區、家庭、酒店、公寓、養老院等居住場合，也可用于企業園區、商鋪、醫院、展覽館、文博等公共場合的安全防范。

注意：請不要將該產品安裝于強磁場環境及長期有水的場所。

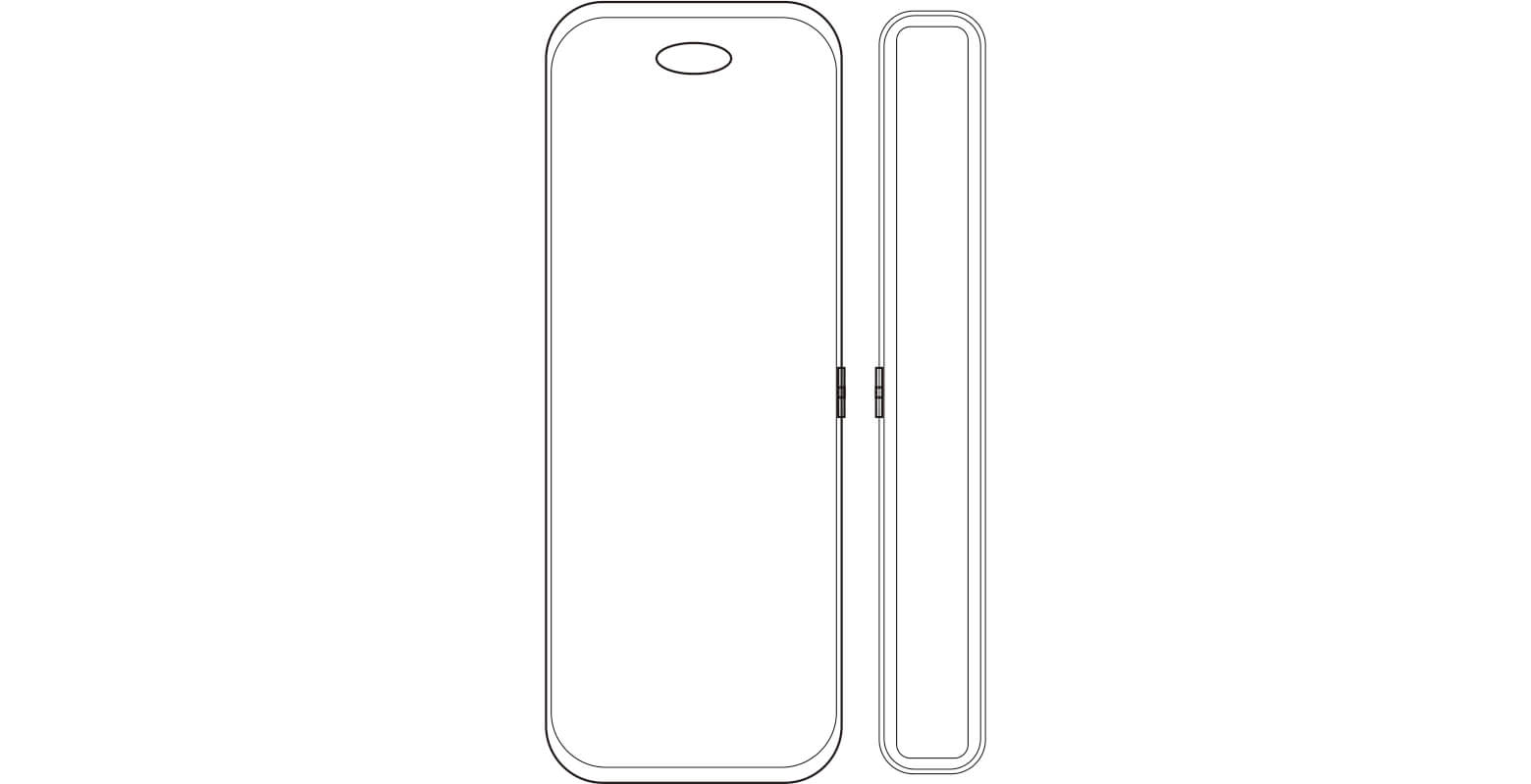

五、產品拆裝示意圖

門磁傳感器由多個部件組成，由感應磁鐵、傳感器主體等組成，如下圖所示：

六、產品安裝與使用

1、NB卡安裝

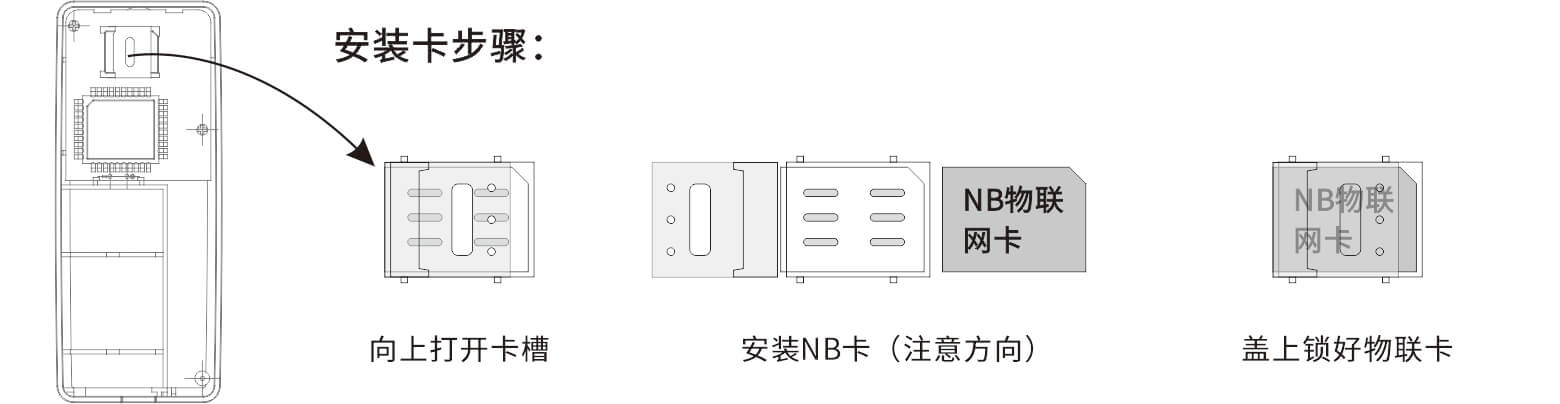

NB門磁的NB卡槽設計在傳感器內部，需打開傳感器后蓋，才能看到NB卡槽，卡槽為外開型翻蓋型卡槽。如下圖：

注：安裝NB卡或更換卡時請把電池拆掉，確定設備在斷電狀態下操作。

2、電池安裝

Nb門磁的電池倉設計在傳感器內部，需打開傳感器后蓋，才能看到電池倉，電池為7號電池，電池安裝后，測試正常，請蓋上傳感器后蓋。

3、傳感器主體安裝

NB門磁分為門磁傳感器主體和感應磁鐵兩個部份；由于傳感器主體端內置電池，重量相對較重，應固定到門框或不移動的?側，避免在開門或關門時，因為震動導致傳感器掉落情況。

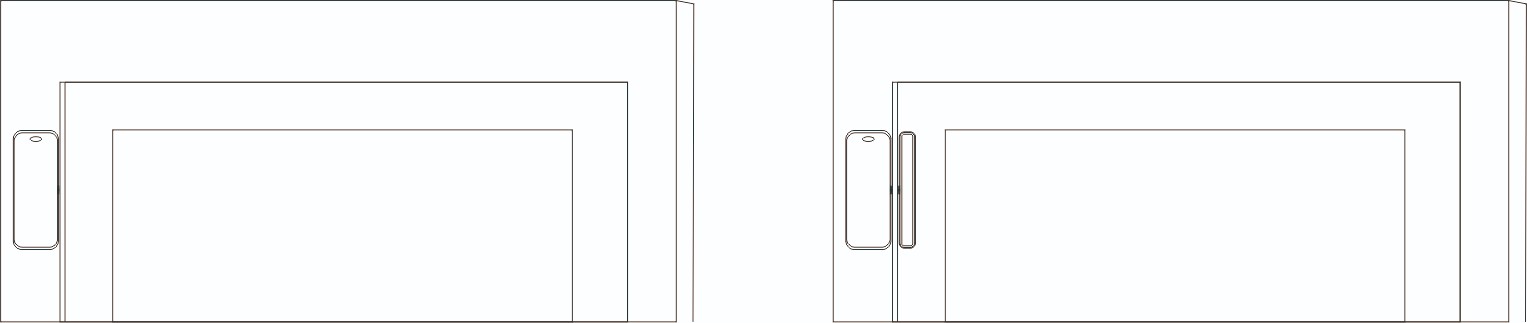

傳感器主體安裝方式：用附帶的3M膠將傳感器主機粘貼到門框（如下圖左）

4、感應磁鐵安裝

感應磁鐵為NB門磁的主要組成部分，安裝方式的正確與否，會直接影響到NB門磁的感應靈敏度，感應磁鐵應安裝到門上或能移動的一側，當門、窗被打開時，感應磁鐵遠離傳感器而報警。

用附帶的3M膠將感應磁鐵粘在門上與傳感器主體相對的位置（如上圖右）。

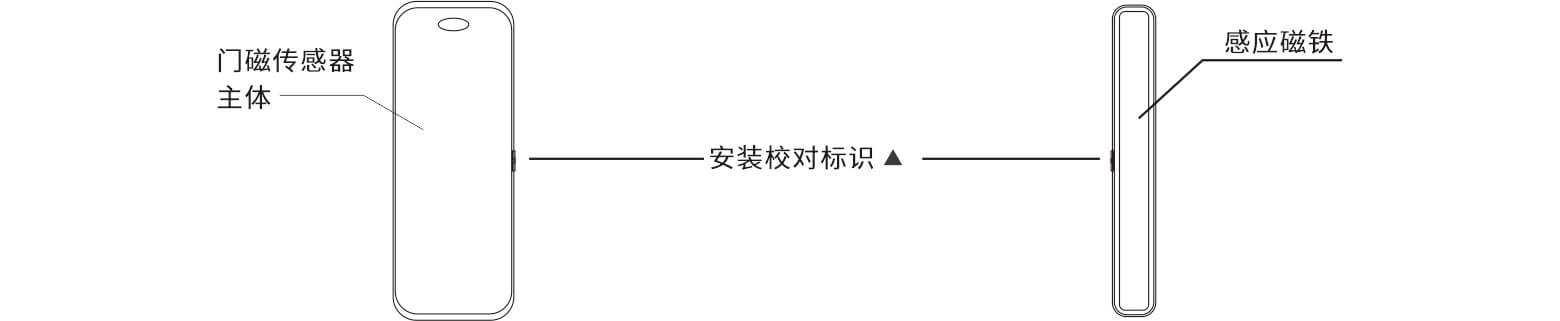

注：感應磁鐵，“校對面”的安裝必需和門磁主體的安裝位置一致。

5、注意事項：

NB門磁觸發門磁時由于基站工作機制或網絡原因，導致觸發防區時指示燈無反應，這是由于現場的網絡通訊失敗到時設備進入休眠狀態，由于模組沒能及時釋放電能，需要手動斷電，釋放模組電能。

1、電池斷電，通過斷電5分鐘左右，再上電的方式，進行放電操作。

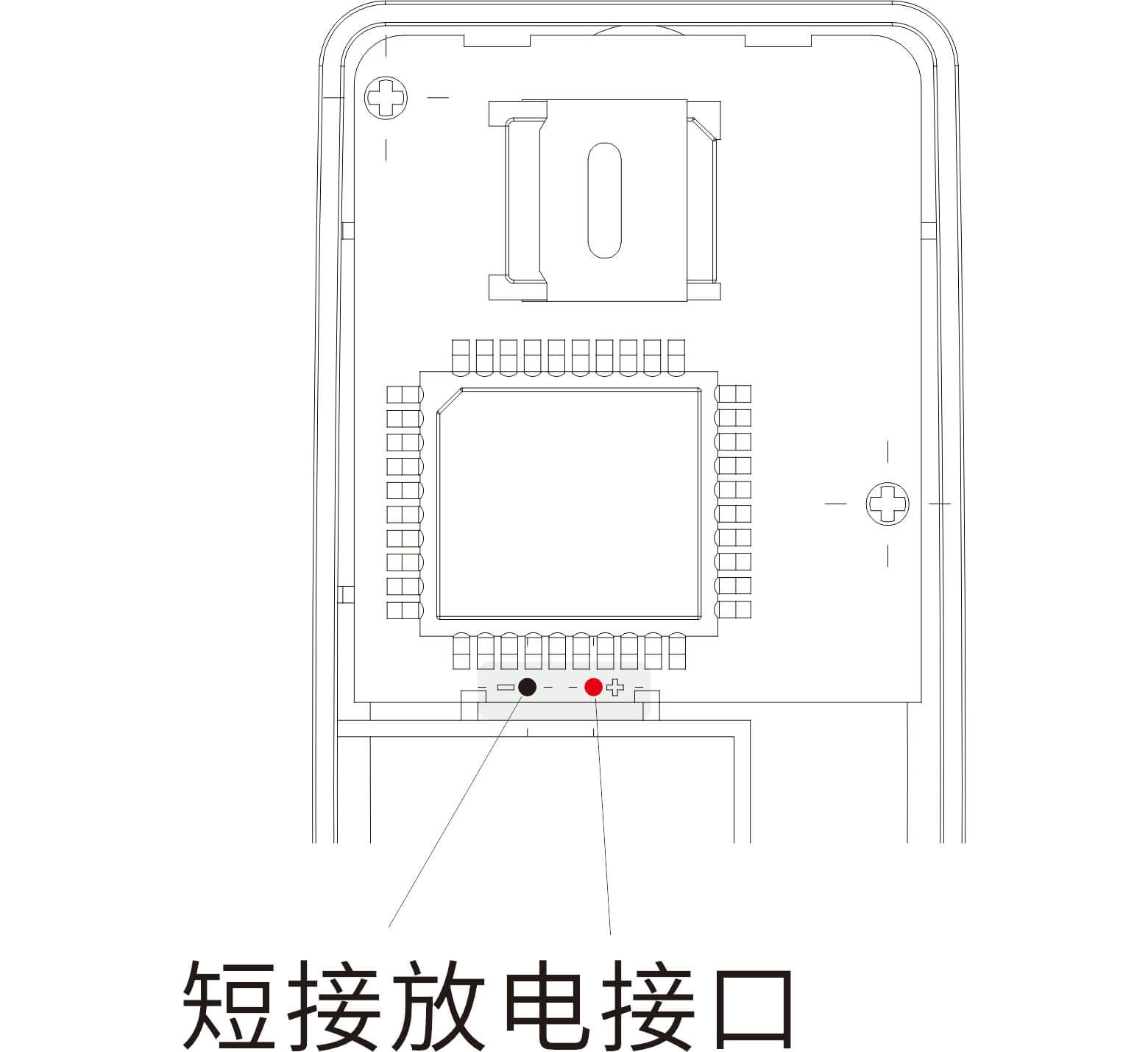

2、電池斷電，通過工具鑷子或?qū)Ь€對主板的正負極短接快速放電，見下圖。

5、添加設備到云端平臺

艾禮安NB-IoT設備添加到云端平臺有兩種方法，一種是通過通過云警物聯公眾號添加NB-IoT設備到云平臺，其操作如下：

a、微信搜索關注“云警物聯”公眾號

b、進入公眾號，點擊下方菜單欄<用戶管理>，如果您有“云警物聯”帳戶密碼，請選擇<用戶登錄>，進入登錄帳戶；如若沒有帳戶，請選擇用<用戶注冊>，注冊成功后再返回登錄帳戶。

c、公眾號下方菜單欄，點擊<設備管理>進入設備管理界面，點擊右上方“+”號，進入添加設備頁面、進入后手機會自動進入掃碼狀態，將產品上的設備編號二維碼（一般位于產品側面或底部，不是包裝盒上的二維碼）對準掃碼框，掃碼成功后系統會自動填充設備編號，根據實際情況填寫設備名稱、設備類型、地址電話等信息后，點擊提交，待提示“添加成功，即將生效”后，可以選擇<繼續添加>或直接接出。

d、返回公眾號，下方菜單欄點擊<設備管理>進入，可對對應設備進行查看、編輯和布撤防操作。

e、平臺免費提供公眾號和客戶端報警和狀態信息收發功能，如需電話、短信通知，請進入公眾號，下方菜單欄點擊增值服務，進入后選擇購買所需之通話時長或短信數量。

視頻演示：

另一種方法是通過平臺PC客戶端進行添加管理，具體操作點擊參閱《視頻演示：通過PC客戶端添加管理NB-IoT設備》

6、產品使用說明：

6.1、 指示燈狀態說明

a）、待機狀態：無閃爍

b）、上電：紅燈快速閃爍

c）、開門：紅燈閃爍一下、綠燈閃爍5下；關門：黃燈閃爍一下、綠燈閃爍5下。

d） 通訊正常：綠燈慢閃5下

6.2、報警測試

在NB門磁正常工作狀態下，開門使傳感器與感應磁鐵分離20mm以上，綠燈常亮2秒，紅燈閃爍一下，過段時間綠燈慢閃，直到燈滅，同時報警管理端收到報警通知，表示報警測試正常；如開門，指示燈無任何變化，請檢查電池是否安裝正常，如電池沒電或電壓過低時，請及時更換電池。

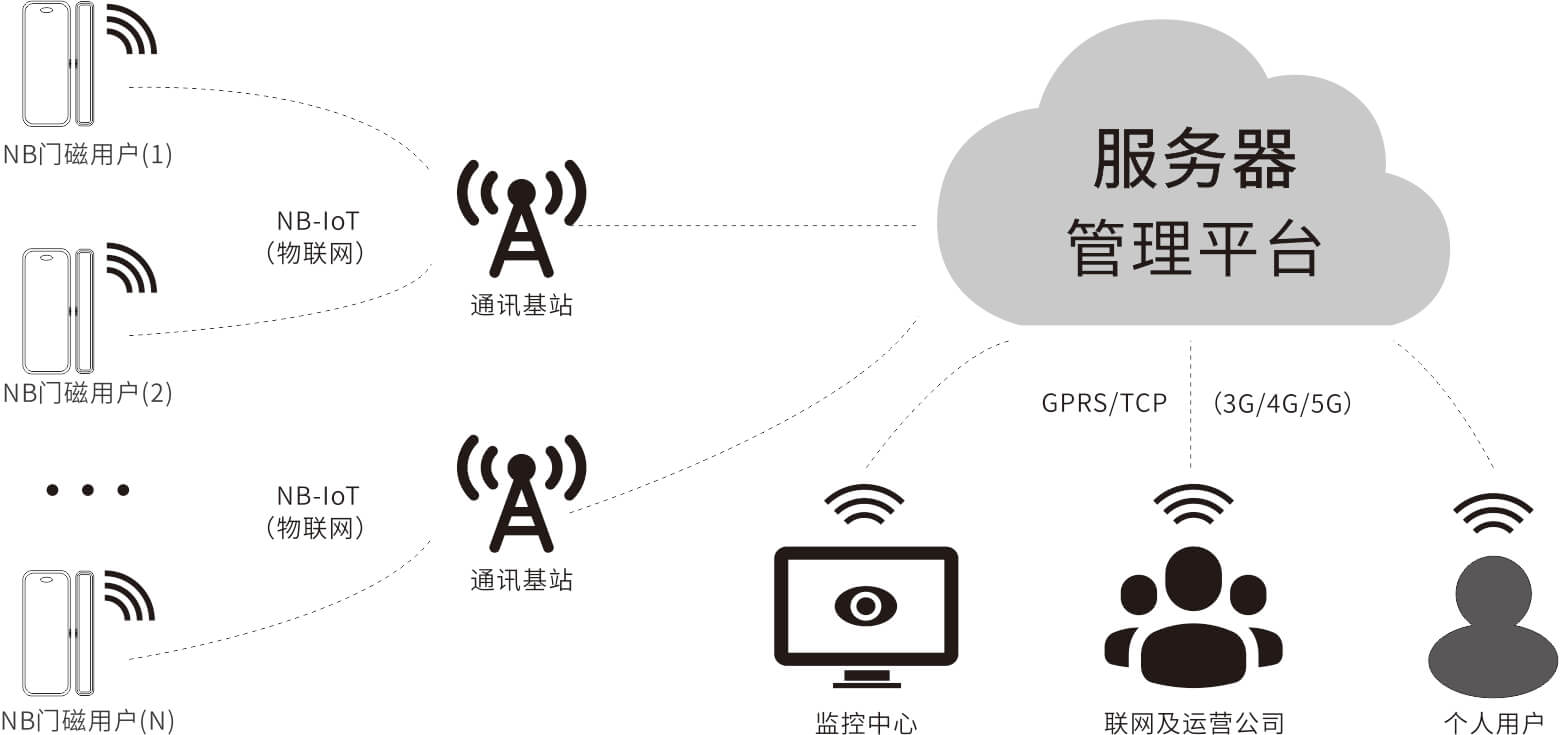

七、通訊方式

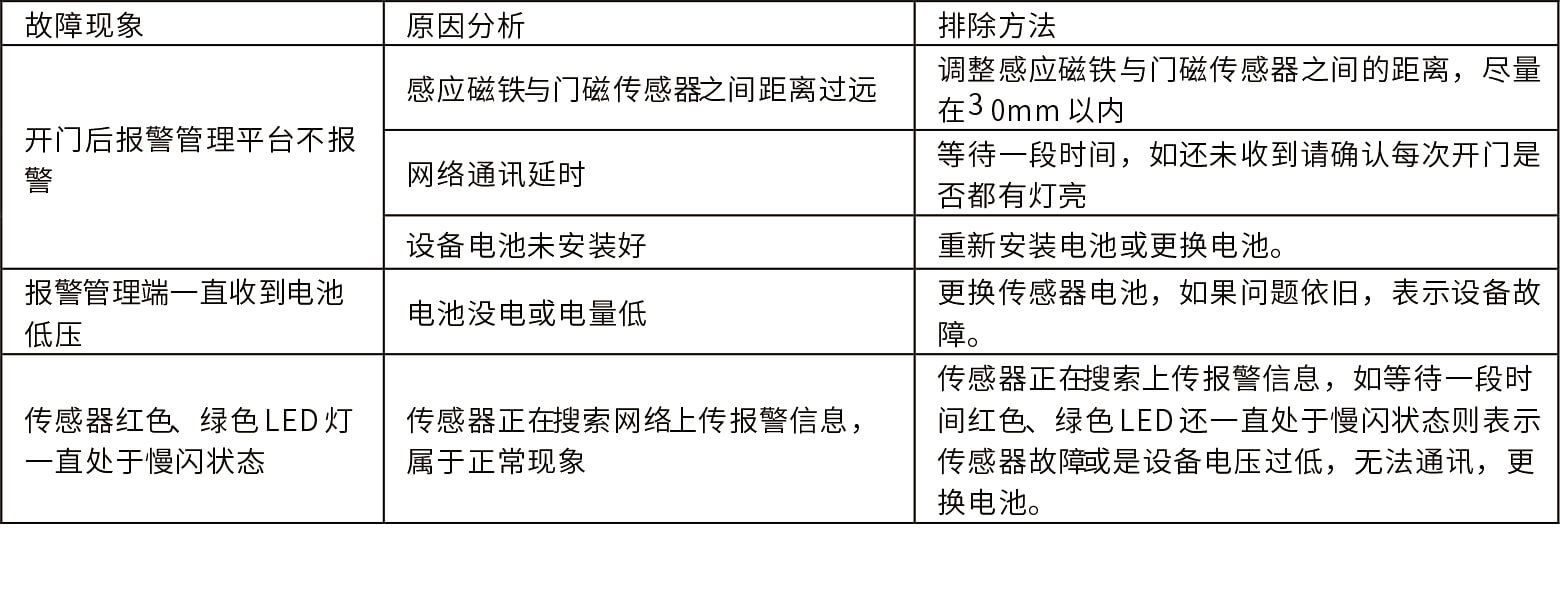

八、故障排除

九、產品維護與保養

1、傳感器在安裝后，請不要隨意拆裝或更換位置，以免造成設備損壞，若發現故障應及時進行檢查(見第八項)或返回廠家維修。

2、正常環境下，電池續航可達1年以上，但在高溫高濕等環境中使用將縮短續航時間。

3、當收到報警主機或軟件平臺提示門磁欠壓或電量低時，請及時更換相同型號電池，更換后，按下開門測試是否能正常報警，若報警正常則表示電池更換成功。

4、傳感器應在即將安裝前調試，在設備未安裝前應妥善保管并采取相應的防塵、防潮、防腐蝕措施。

5、如發生傳感器故障或其他問題，請不要私自拆卸傳感器進行維修，請斷開電源與當?shù)亟?jīng)銷商聯系維修處理。
