一、概述

本產品為可燃氣體探測器，用于檢測可燃氣體的泄漏，預防氣體泄漏造成的傷害?？扇細怏w探測器采用高穩定性半導體式傳感器，具有穩定性高，靈敏度漂移小等特點。產品采用壁掛式安裝方式，交流220V供電，安裝方便，報警輸出端采用壓扣式接線端子，免擰螺絲，接線更簡單，更快捷！ 廣泛用于家庭、賓館、公寓等存在可燃氣體泄漏的場所進行安全監控。可以檢測天然氣、液化石油氣及人工煤氣。探測器還具有存儲記錄各類報警信息的功能，用戶可通過設備內部通訊接口讀取存儲的歷史記錄，便于了解引發氣體泄露的起因。

當探測器檢測到環境中可燃氣體泄漏，并達到探測器設定的報警濃度時，探測器紅色LED燈閃爍，并發出報警提示音，輸出報警信號。當周圍環境可燃氣體濃度降到設定閾值以下時，探測器自動恢復到正常工作狀態。

二、功能特性

1、采用半導體氣體傳感器，靈敏度好，壽命長。

2、AC220V供電，控制輸出口壓扣式接線，安裝接線方便簡單

3、控制輸出口可選擇控制設備類型

4、內置蜂鳴器，報警有提示音

5、LED燈直觀顯示自檢、報警、故障狀態

6、實時采集甲烷氣體濃度，程序算法邏輯處理警情

三、示意圖

四、產品技術參數

工作電壓：AC220V,50Hz

功耗：正常監視≤1.5W，報警狀態≤2W

預熱時間：1分鐘

檢測氣體：甲烷

氣體采集方式：自由擴散

報警濃度：8%LEL（甲烷）

量程：0~20%LEL（甲烷）

傳感器：高穩定性半導體式傳感器

報警方式：報警紅色指示燈閃爍、蜂鳴器響

執行標準：GB 15332.2-2019

復位方式：當可燃氣體濃度低于報警濃度時，自動復位

報警聲音：大于70dB 并小于115dB  (正前方1m處)

控制輸出口：輸出DC12V電源（限流0.12A）,

可用于控制電磁閥或機械手。

環境溫度：-10℃～50℃

相對濕度： ≤95%，不結露

安裝方式：壁掛式

外形尺寸：95*35mm

五、產品安裝、接線及使用說明

1、安裝注意事項

(1)、安裝位置：安裝在易泄漏處附近方圓1米的范圍內， 盡可能靠近，比如：燃氣出氣口、管道接口、閥門與管道連接處。

(2)、家庭安裝時還應注意，安裝位置不能離燃氣爐具太近，以免探測器受到爐具火焰的烘烤；不能安裝在油煙大的地方，以免引起誤報警或?qū)е绿綔y器的進氣孔進氣不暢，從而影響探測器的探測靈敏度;也不能安裝于排氣扇、門窗邊與浴室水汽較大處。

(3)、按圖正確接線，所有的接線安裝必須符合國家及地方的有效法規、標準。不恰當?shù)倪B接將導致在發生燃氣泄漏時，不能正常報警。

(4)、用安裝螺絲固定在墻面上，掛上探測器。

(5)、探測器要避免安裝在硅粘接劑、發膠、硅橡膠、膩子或其它存在可揮發性硅化合物的場所。

(6)、避免安裝在高腐蝕性的環境，腐蝕性氣體(如 H2S，SOX，Cl2，HCl 等)會引起傳感器發生不可逆的損傷。

2、接線說明

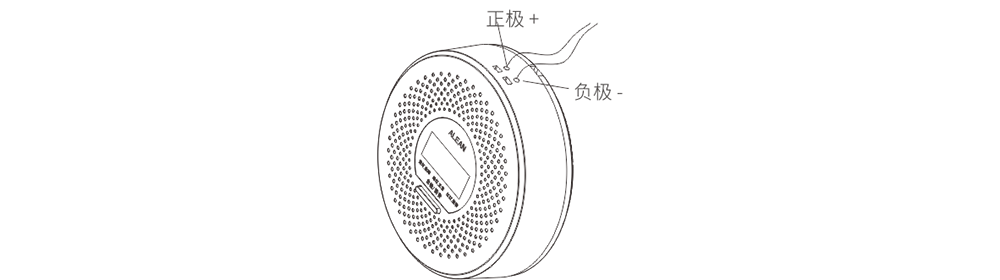

探測器控制輸出口需要接電磁閥、機械手，或聯動其他設備時，要注意接線口的正、負極。出廠標配電磁閥、機械手連接線。接線時，首先用一字螺絲刀放進壓扣孔，下壓扣位并將連接線插入控制輸出孔內，把連接線插到底，再松掉一字螺絲刀，稍微用點力扯連接線，確認接線是否卡穩，若未卡穩，請重新操作接線。接線如圖所示

3、指示燈、蜂鳴器狀態及功能使用說明

(1)、正常狀態：綠燈常亮，紅燈、黃燈處于熄滅狀態。

(2)、上電預熱：一通電，蜂鳴器響一聲，紅、綠、黃燈分別慢閃，1分鐘后預熱結束，探測器進入正常工作模式。

(3)、報警狀態：紅燈快閃，蜂鳴器“嘀嘀嘀嘀”響，繼電器有動作，控制輸出口有DC12V電源輸出。

(4)、故障狀態：

①、傳感器故障，黃燈常亮，蜂鳴器2秒“嘀”一聲，繼電器有動作，控制輸出口有DC12V電源輸出。

②、傳感器壽命到期，黃燈閃亮。請及時更換探測器。

(5)、按鍵自檢：紅、綠、黃燈分別慢閃3下，按下按鍵7S后，繼電器有動作，報警輸出口有DC12V電源輸出。

(6)、控制輸出口：S1跳帽不短接，輸出口可用于控制電磁閥；若S1位置短接，輸出口可用于控制機械手。默認S1位置跳帽未短接。

(7)、氣體檢測：

探測器實時檢測空氣中甲烷氣體的濃度，當空氣中氣體濃度達到報警閾值，探測器立即報警，紅色指示燈快閃，蜂鳴器急響。

(8)、探測器歷史記錄功能

①、報警歷史記錄：探測器具有報警歷史記錄功能，可存儲探測器報警200條、探測器報警恢復200條、探測器故障100條、探測器故障恢復100條、探測器掉電50條、探測器上電50條、探測器傳感器失效1條，當存儲記錄超過探測器記錄上限時新報警記錄會自動覆蓋之前的報警記錄。

②、記錄讀?。菏褂脟覙藴室?guī)定的專用讀取裝置，將連接線插在主板J2位置通訊接口間距2.54MM4PIN插針上，即可讀取探測器存儲的各項歷史記錄。J2通訊接口接線順序如圖所示：

(9)、聯網接口：聯網時可接在J2通訊接口上，通訊波特率為4800bps（偶校驗)、,可通過向探測器下發查詢指令，可讀取探測器相對應的濃度信號及探測器正常監視，故障，報警，傳感器壽命狀態信號。

六、產品故障排除

七、產品使用注意事項

1、請不要將探測器安裝在溫度高、濕度大、油煙大、灰塵大的地方，并應保持探測器周圍空氣環境清潔。

2、避免將探測器安裝在附近有大量油漆、稀釋劑等產生膠狀懸浮等物品的場所安裝，以免影響探測器正常監測。

3、本產品為可燃氣體探測器，當遇到可燃氣體泄漏時，能發出聲光報警提示但不能滅火，我們對燃氣泄漏時造成的火災及任何財產損失不承擔任何法律責任。

八、產品維護與保養

1、探測器在安裝并使用后，每月需按下探測器測試按鈕對探測器進行測試，若發現故障時(如長按測試按鈕蜂鳴器不響，指示燈不亮)，應及時進行檢查。

2、探測器安裝后，應妥善保管并采取相應的防塵、防潮、防腐蝕措施，延長探測器使用壽命。

3、如發生探測器故障或其他問題，不要私自拆卸探測器進行維修，請斷開電源并與當?shù)亟?jīng)銷商聯系維修處理。

4、在遇到燃氣泄漏探測器報警時，應第一時間切斷所有電源，并關斷氣源，以免造成火災或爆炸等事故，為用戶帶來更大損失。

九、包裝清單

包裝盒內含

探測器：1只

使用說明書：1份

合格證：1個

膨脹塞：2個

自攻螺絲：2個
