一、概述

EAP-300XT(Ex)本安型防爆三鑒紅外探測器，本安型產品與防爆安全柵配套組成危險區的防爆入侵檢測系統。 探測器屬于被動紅外探測類，主要由紅外傳感器和微波發生模塊及處理電路組成。 紅外接收器可接收人或動物等發出的紅外波，它釆用先進的信號分析處理技術，根據探測人體紅外光譜和微波多普勒效應來工作，可有效防止因各類環境因素引起的誤報；微波模塊可發射固定頻率的微波，來檢測物體的移動 ，探測器采用統一的外形和安裝尺寸、外殼由ABS材質一體成型，整體靈敏度高，誤報率低，安全可靠，檢修方便。

二、產品特點

用多普勒效應+能量分析

微波采用X-Band平面式天線

紅外探測范圍可設置

全方位自動溫度補償技術

LED工作指示燈工作、關閉模式可選

報警觸發方式“與”、“或”模式可選

報警輸出方式常閉(NC)

采用SMT技術，抗電磁干擾射頻干擾能力強

警戒距離 0～12m。

防護等級為IP65，可在惡劣環境中工作。

三、設備參數

3.1、電氣參數

工作電壓：安全區DC9-30V(安全柵輸入電壓) 危險區DC12V（安全柵輸出電壓）

靜態電流（含安全柵）：≤50mA

報警電流（含安全柵）：≤60mA

微波探測距離：0~12m可調

紅外探測距離：設置為高靈敏度模式，最大探測距離12m；設置為低靈敏度模式，最大探測距離8m

探測角度：110°

探測方式：多普勒效應+紅外探測+智能分析

紅外傳感器：雙元低噪聲熱釋電紅外傳感器

微波天線種類：平面式天線附高頻GaAs,

微波頻率：10.525GHz

安裝方式：壁掛

安裝高度：最佳為2.2m

LED指示：綠色-紅外觸發，黃色-微波觸發，紅色-報警

繼電器輸出：常閉，接點容量28VDC100mA

防拆開關：常閉無電壓輸出，接點容量28VDC100mA

環境溫度：-20℃～60℃

相對濕度：＜95％RH

大氣壓：80～110Kpa

外形尺寸：128mm*71mm*58mm

3.2、防爆參數

防爆標志：Ex ib II C T4 Gb

本安參數

電源端：Ui=13.5VDC，Ii=173mA，Pi=0.55W，Ci=0.11u F，Li=0；

信號端：Ui=13.5VDC，Ii=173mA，Pi=0.55W，Ci=0，Li=0。

四、產品結構及功能描述

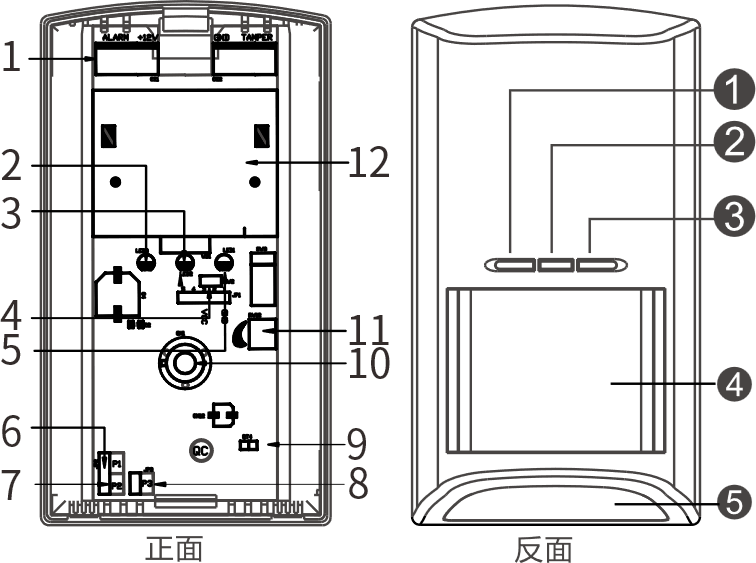

4.1、產品內部結構

1：接線端子    2：黃色LED燈    3：紅色LED燈    4：LED跳針    5：綠色LED燈    6：溫度補償設置    7：與或模式設置    8：紅外靈敏度模式設置    9：溫度傳感器    10：紅外傳感器    11：微波靈敏度調節電位器    12：微波模塊    ?：黃燈亮:微波被觸發    ?：紅燈亮 :報警    ?：綠燈亮:紅外被觸發    ?：菲涅爾透鏡    ?：下視鏡

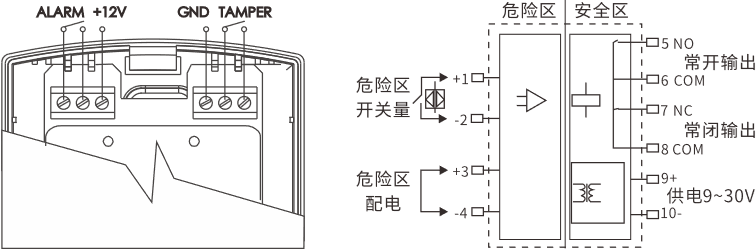

4.2、接線說明：

電源： +12V接安全柵危險區配電+3   GND接安全柵危險區配電-4
報警輸出：ALARM接安全柵危險區開關量+1  -2
防拆報警：TAMPER可與ALARM串聯接安全柵危險區開關量+1  -2，也可單獨配個安全柵接入危險區開關量+1  -2

4.3、指示燈說明

黃色紅色LED亮 :微波被觸發報警；綠色紅色LED亮 :紅外被觸發報警
黃色紅色綠色LED同時亮 : 微波被和紅外同時被觸發報警。

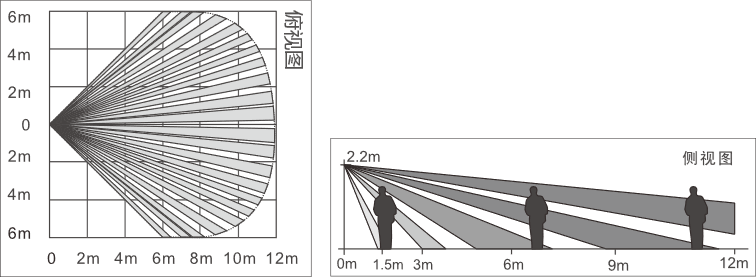

4.4、檢測范圍

五、安裝及使用操作說明

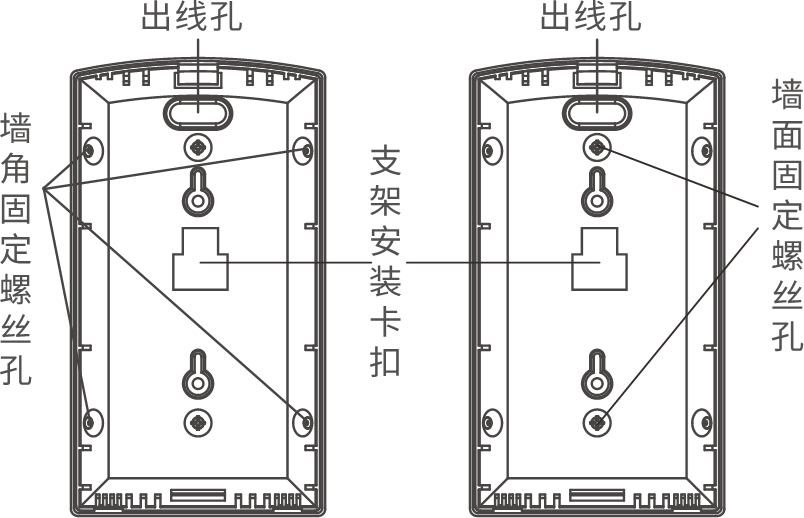

5.1、安裝說明

（1）、扣住卡扣打開面殼

（2）、取出PCB板，打穿圖示出線孔和螺絲孔

（3）、將導線穿過出線孔，將底殼固定在墻上

（4）、將PCB板固定在底殼上

（5）、蓋上面殼安裝完畢

5.2、使用操作說明

（1） 、SW2跳針：控制LED指示燈開啟和關閉。若SW2跳針短接，LED燈處于正常開啟模式，對應顯示探測器的功能指示狀態；若SW2跳針未短接，LED指示燈處于關閉模式，但不影響探測器正常工作。出廠默認設置SW2跳針短接。

（2）、P1跳針：用于溫度補償。若P1跳線帽短接，溫度補償功能開啟，適當?shù)膶?duì)紅外熱釋電的信號數據進行校準；若P1跳線帽未短接，溫度補償功能關閉，則探測器抗溫度干擾能力弱。出廠默認設置為溫度補償模式。

（3） 、P2跳針：用于與和或模式方式。若P2跳針短接，設置為“或”模式，紅外或微波被觸發，探測器就會報警；若P2跳針未短接， 設置為"與”模式，紅外與微波同時被觸發，探測器才會報警。出廠默認設置為“與”模式。

（4）、P3跳針：紅外靈敏度設置。若P3跳針短接，探測器紅外靈敏度低，抗干擾性能高，適用于較惡劣的室內環境，若P3跳針未短接，探測器紅外靈敏度高，適用于一般室內環境。出廠默認設置為高靈敏度模式。

（5）、微波電位器：調節電位器，用于微波探測范圍調節用戶可根據實際需要去調整，往順時針?lè)较蛘{(diào)整，微波靈敏度變小，探測范圍隨之變小；往逆時針?lè)较蛘{(diào)整，微波靈敏度變大，探測范圍隨之變大。出廠默認探測范圍適中即電位器擰至橫向中 間位置。

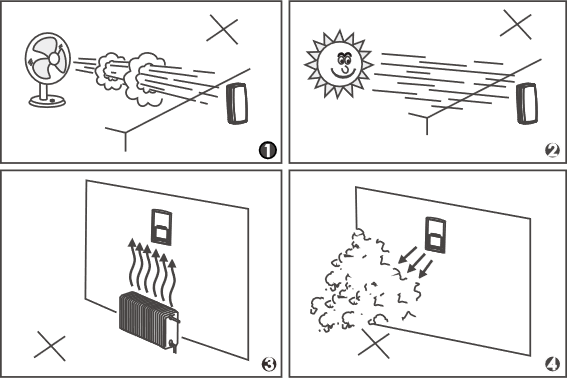

5.3、請避免在以下場合安裝本探測器，以保證產品性能:

（1）、安裝基礎不穩定，安裝表面不結實。

（2）、安裝時一定要確保探測器前面無遮擋（如：圍墻燈、樹枝、或其它建筑）。

（3）、必須配套防爆安全柵進行使用

（4）、探測器應安裝在感應外來入侵的位置，盡量安裝在能使入侵者橫穿探測區的地方，建議安裝高度為2.2m.

（5）、安裝位置應避免靠近空調、電風扇、電冰箱、烤箱及可引起溫度迅速變化的物體同時應避免太陽光直接照射在探測器上。

（6）、請勿在探測器透鏡前面放置其他物體，以避免遮擋透鏡影響探測效果。（見右圖）

（7）、安裝時，確保指示燈在上方。

六、產品使用

6.1、設備通電

設備通電：接通12V直流電源，黃燈、綠燈常亮，中間紅燈閃爍，探測器進入自檢狀態，自檢時間約20秒，指示燈停止閃爍時表示探測器進入正常檢測狀態。

6.2、步行測試

步行測試：在探測器覆蓋區域內，正常的步行速度進行測試，此時會有相應的指示燈亮，綠色指示燈亮表示紅外被觸發；黃色指示燈亮表示微波被觸發；紅色指示燈亮，探測器報警，報警有輸出。

七、注意事項

本探測器在危險區安裝使用中應注意以下事項：

1、與探測器配套的安全柵應安裝在非危險區。

2、導流條和機殼絕緣：各導流條之間必須用線芯截面積4 mm2以上的銅導線或電纜相互連接。

3、要認真核對安全柵的型號、極性及工作電壓，接線端子及定義，防止接錯造成損壞。

4、按下列參數匹配計算公式選用安全柵：

Uo≤Ui   Io≤Ii   Co≥Cp＋Ci   Lo≥Lp+Li

Uo為最高輸出電壓   Io為最大輸出電流

Co為最大外部電容   Lo為最大外部電感

Ui為本安儀表允許輸入的最大故障電壓

Ii為本安儀表允許輸入的最大故障電流

Ci為最大內部電容    Cp為連接導線允許分布電容

Li為最大內部電感    Lp為連接導線允許分布電感
