一、產品概述

吸頂雙元紅外探測器是一種用于安防系統的設備，主要用于監測室內環境中的人體活動。它采用紅外技術，通過感應人體發出的紅外熱量來檢測人的存在。當有人進入監測范圍內時，探測器會發出警報信號。該產品被廣泛應用于安防系統、智能家居、商業場所等領域。

二、功能特點

智能邏輯計算分析，濾除誤報

支持溫度補償技術

抗白光干擾

抗射頻干擾

菲涅爾光學透鏡

吸頂安裝

報警輸出NC/NO可選擇

采用SMT工藝制造，性能更穩定

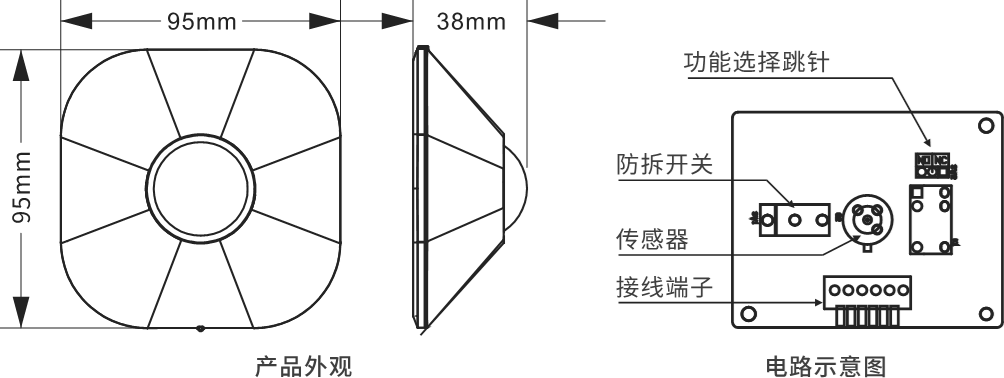

三、產品結構

四、技術參數

工作電壓：DC9~30V

工作電流：靜態39mA/報警13mA

探測距離：安裝高度為2.5m時，直徑8米；安裝高度為3米時，直徑10米

安裝方式：吸頂

吸頂安裝高度：2.5m-3.0m

自檢時間：約60s

報警指示：紅色LED

傳感器：雙元熱釋紅外傳感器

工作溫度：-10℃~50℃

濕度環境：最大95%RH(無凝結現象)

探測角度：360?

報警輸出：NC/NO可選擇，接點DC28V 100mA

防拆輸出：NC，接點DC28V 100mA

抗RF干擾：0MHz-1GHz20V/m 外型尺寸：95*95*38mm（長*寬*高）

五、功能說明

1）、LED狀態說明

設備通電后，LED燈慢閃10秒后熄滅，進入自檢狀態，設備自檢約60s后進入正常監測狀態；

設備正常監測狀態LED燈不亮，探測到入侵者時，觸發報警，則LED燈亮起。

2）、跳針功能選擇：

主板上SW2跳針為報警輸出狀態選擇，中間為公共端，兩端分別為NC和NO。當短接NC和公共端時為常閉輸出；短接NO和公共端時為常開輸出；（出廠默認為常閉輸出）

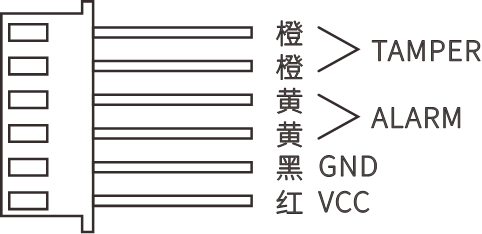

3）、接線說明

本產品為外接線式排線連接：

TAMPER為探測器防拆輸出，線色為橙橙。

ALARM為探測器報警輸出，線色為黃黃。

GND與VCC為探測器電源輸入，線色為紅正、黑負。

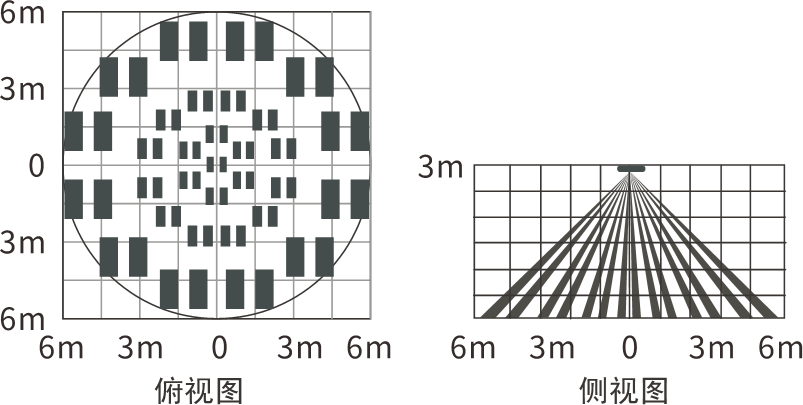

六、產品檢測范圍圖示

七、產品使用說明

1）、產品安裝

本產品為吸頂紅外探測，必須采用吸頂安裝，安裝高度為2、5米-3米

2）、產品供電說明

本產品供電電壓為DC9~30V，在安裝時中應注意電源電壓是否符合要求，并注意電源極性。

3）、步行測試

接通電源，自檢完成后（自檢時間約60秒），設備正常監測狀態LED燈不亮，緩慢進入監測范圍內，觸發報警，LED燈亮起，同時ALARM報警輸出有動作，表示探測器進入正常工作狀態。

八、安裝注意事項

1）、避免安裝在戶外、有寵物的地方、空調附近、熱源附近、太陽直射的地方、轉動或晃動的物體上方。

2）、安裝表面應堅固，且不易振動。

3）、將探測器安裝在入侵者容易通過的地方。

九、注意事項

1）、請按說明書正確地安裝和使用本產品，不可觸摸紅外傳感器表面，以免影響探測器靈敏度。如需清潔傳感器，請斷開電源后用軟布沾少許酒精擦拭。

2）、本產品可以減少事故的發生，但不能確保萬無一失。為了您的安全，除了正確使用產品外，在日常生活中還要提高警惕，加強安全防護意識。

3）、為保證探測器能夠正常工作，應進行周期性測試，建議每周一次。
