一、概述

室內外兩用型多光束主動紅外電子光墻是現代高科技產品，本產品具有安裝調試簡單、方便、外型美觀等特點；適用于機關、學校、別墅、工廠、公園、小區、度假村、博物館等需要防范盜賊進入的地方，起到入侵防范報警作用，能有效保證您的安全，避免財產損失。

二、產品特性

采用數字變頻與CPU微處理數碼控制技術，整體穩定性更好，可靠性更高，抗干擾能力更強；

底盤采用厚達4MM的鋼板一體沖壓成型，精度好，硬度高；

支撐柱采用厚達5MM的高強度鋁型材，運用經典的鐵三角設計，確保受力面面俱到，可以抵抗12級以上臺風；

PC管采用德國進口工程PC材料制作，厚度達1.8MM，抗壓、抗沖擊能力強，紅外光透過率大于95%，可見光透過率小于2%；

兩段頻率可選，徹底解決相鄰紅外干擾；

雙束識別功能能有效地防止小動物、飛鳥等引起誤報；

封閉式外接線結構設計，創新性地吸取“瓶蓋”倒置設計靈感在保留外接線的同時將紅外光柵的防水性能提升到了新的的高度；

靈敏度高、防范警戒距離三檔可調；

具有防風、霜、雨、雪、霧、潮、太陽光斜照等特點。

三、技術參數

光束數量：4/6/8/10光束

警戒距離：10/30/100米

電源電壓：DC 12~18V

消耗電流：50~120mA

環境溫度：一30℃~+70℃

報警輸出：常開常閉可選(出廠默認常閉)，接點容量30V 2A

反應速度：≤40ms

報警持續時間：≥1s

報警輸出：常開常閉可選(出廠默認常閉)，接點容量30V 2A

反應速度：≤40ms

報警持續時間：≥1s

四、產品結構

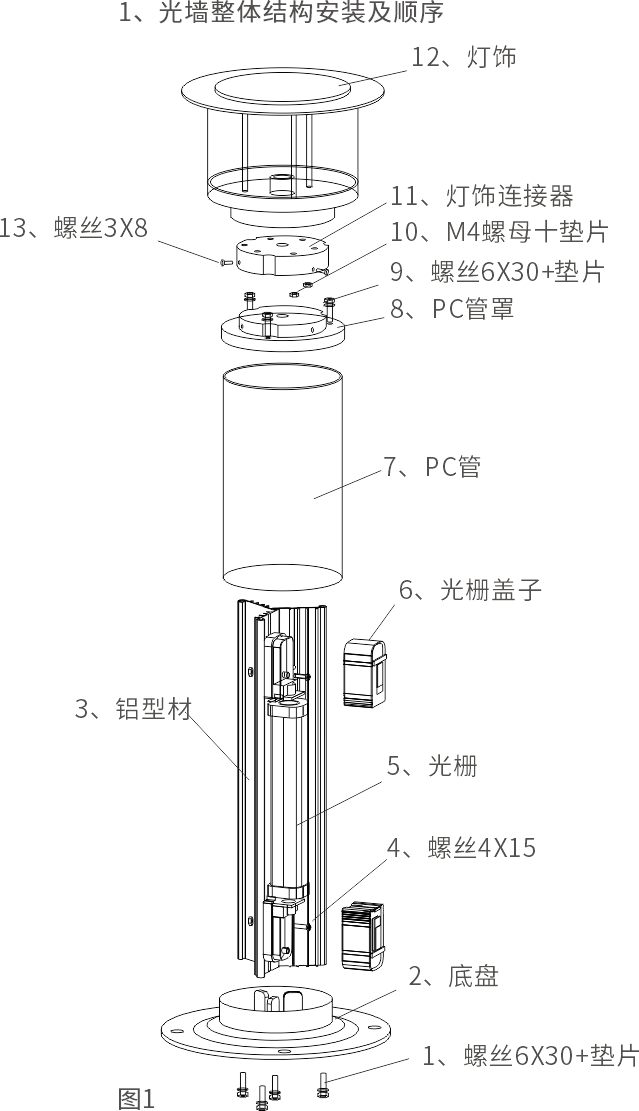

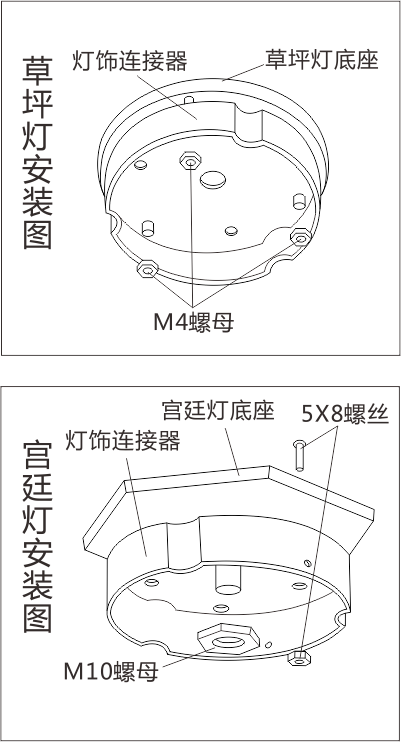

1、光墻整體結構安裝及順序

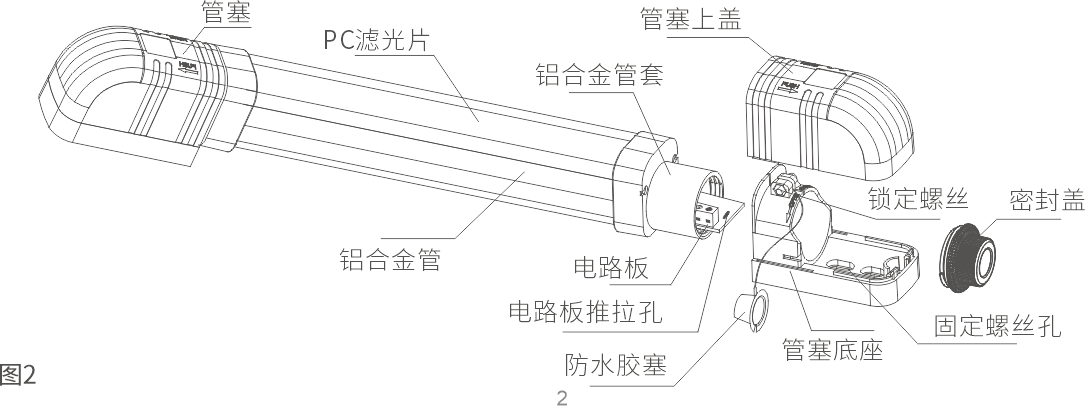

2、光柵部分

五、安裝說明

1、安裝底座

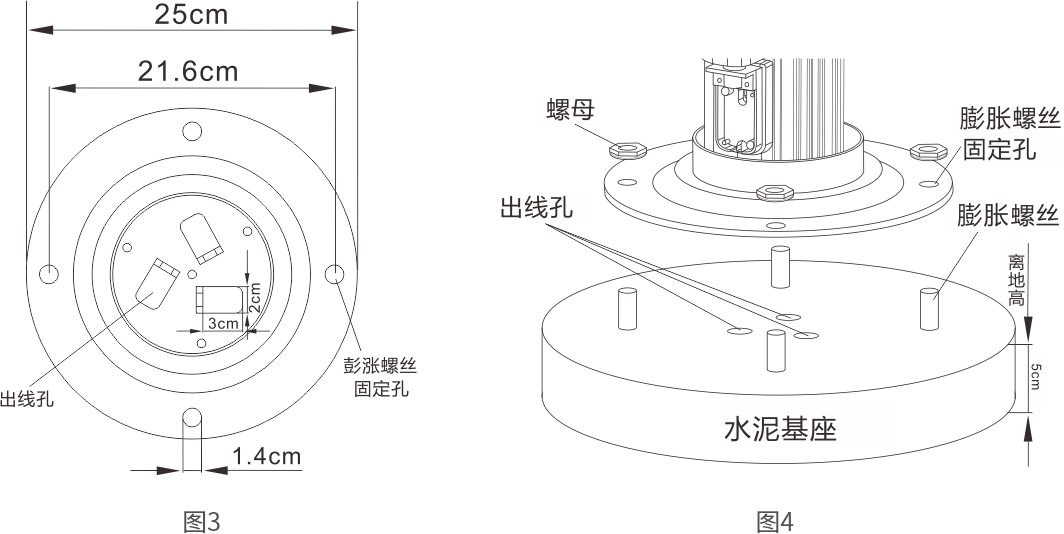

1.1、按圖3所示固定孔的尺寸將四顆∮10螺絲預先埋置在水泥基座內，且高出基座面2厘米(圖4)，并在水泥基座上預留好出線孔，一對光墻的兩個水泥基座要在同一水平面上，水泥基座安裝要平穩，手推不晃動。

1.2、光墻底座與水泥基座平貼(如果鋁型材骨架還不垂直，可在底座墊上墊片至鋁型材骨架垂直)。

1.3、走線管管口與水泥基座平齊，注意高壓線不能和低壓線、信號線布在同一走線管內。

1.4、安裝箭頭方向與防范邊界垂直，如果有轉角位置安裝的，箭頭方向要朝兩側防范邊界組成的小角度的方向。

2、安裝紅外光柵

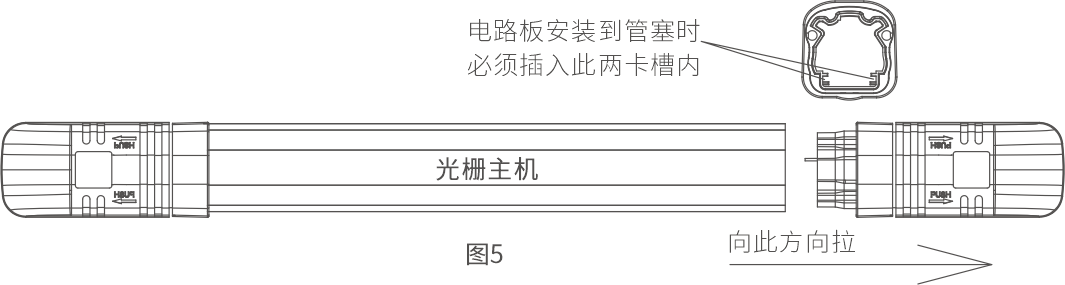

2.1、安裝前，如需對光柵的報警輸出狀態或報警模式等進行設置，請先確保光柵斷電，打開主機管塞（左右輕輕搖動管塞后更易打開），拉出主機主板，進行設置（請勿過份用力，以防電路板折斷)。完成后，再將主板推回鋁合金管中并將管套的卡槽插到管塞中(圖5)。

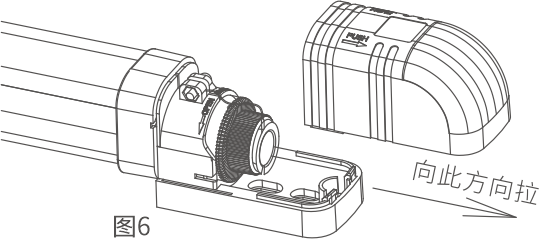

2.2、用手抓住管塞上蓋向后拉打開上蓋(圖6)。

2.3、將紅外光柵的上、下固定孔位用螺絲擰緊在鋁型材骨架的安裝槽內;注意擰入力度不能太大，以免螺絲滑牙，安裝時紅外光柵有接線端的一端在下方，另一端在上方，不能上下顛倒安裝(盡可能離底盤高些，以避開雨水浸入)，同一對光柵的主機和從機之間不能有障礙物遮擋，光柵主機和從機之間不能有很明顯的水平高度差。

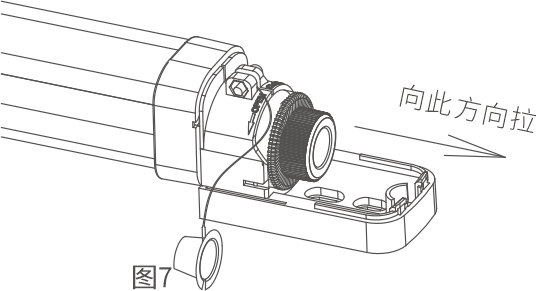

2.4、抓住防水膠塞向外拉，打開防水膠塞(圖7)；

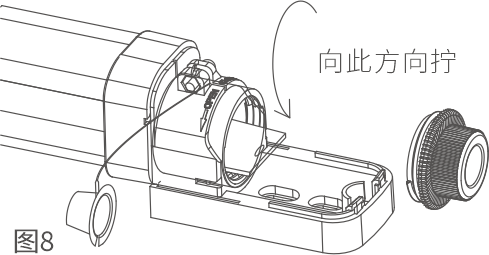

2.5、逆時針旋轉擰開密封蓋(圖8)；

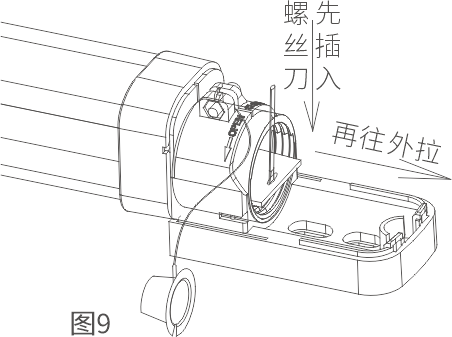

2.6、用螺絲刀等工具插入電路板的推拉孔，輕輕往外拉出電路板，即可對光柵進行功能設置(圖9)；

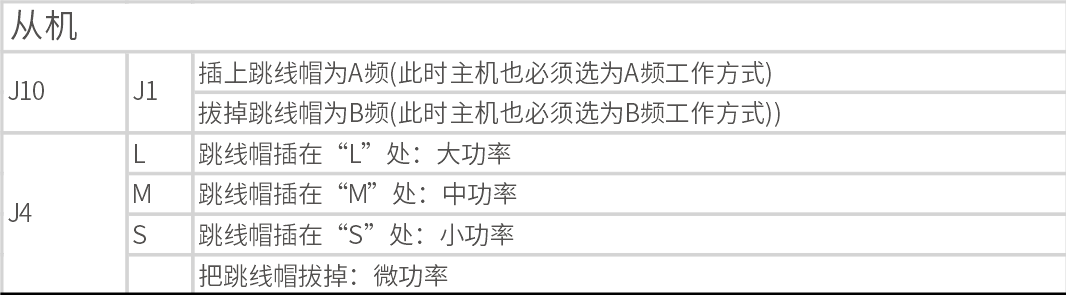

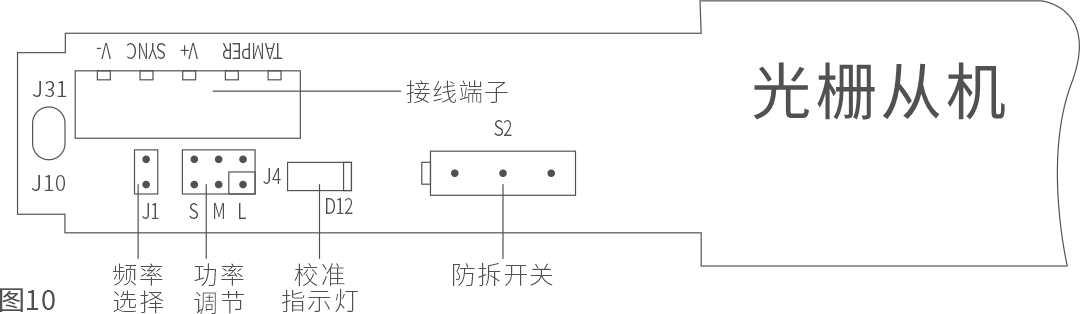

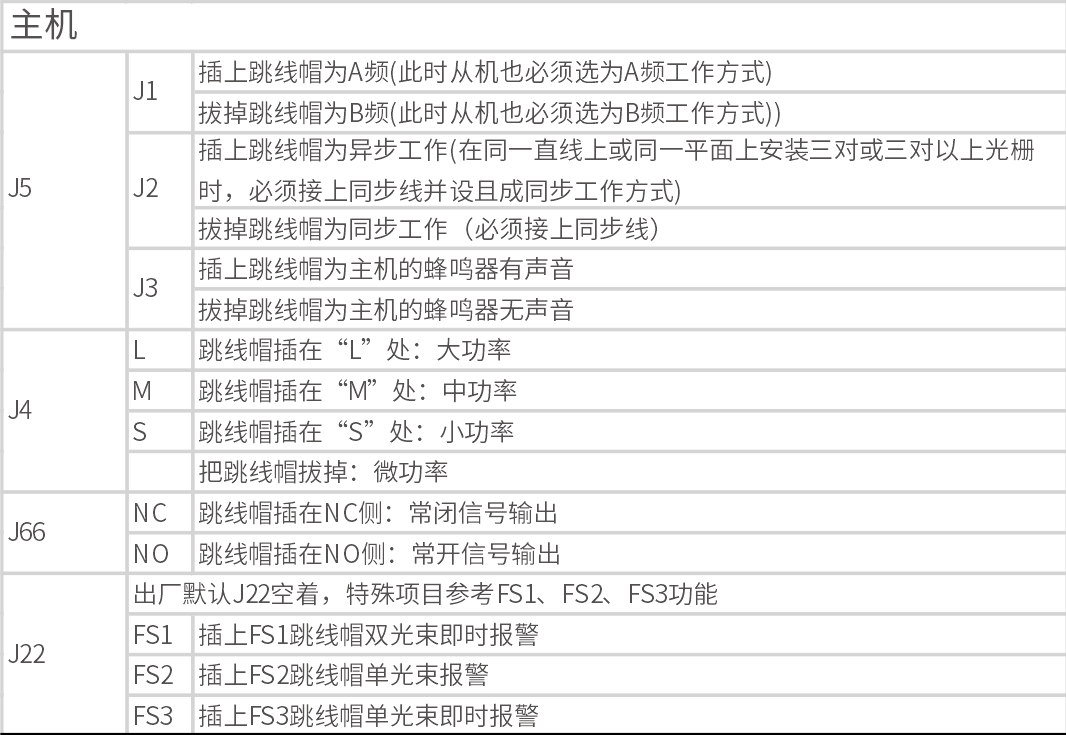

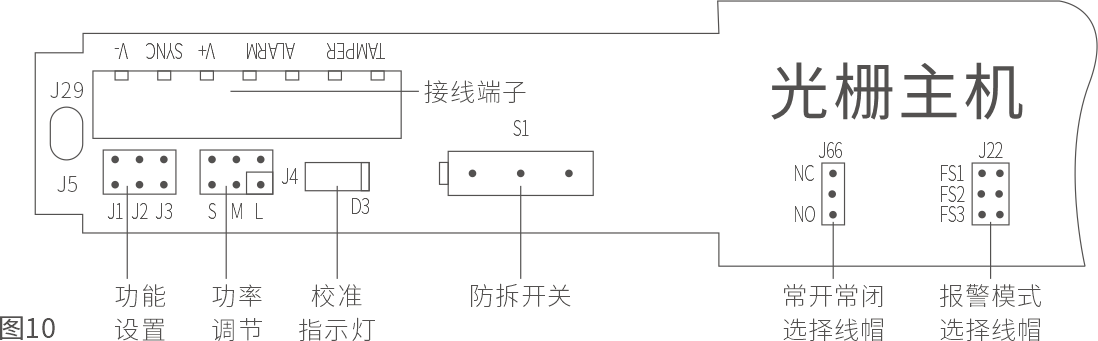

2.7、功能設置

如果是雙發雙收則必須把兩根光柵主機放一根管子里或兩根從機放一根管子里并且把其中一根設置為A頻，另一根設置為B頻，不能把一根主機和一根從機放在同一根管子里。

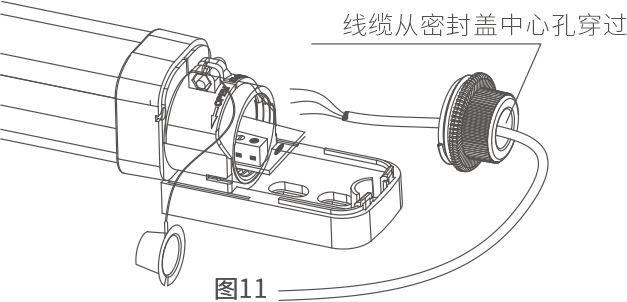

2.8、穿線方式

2.9、接線方法

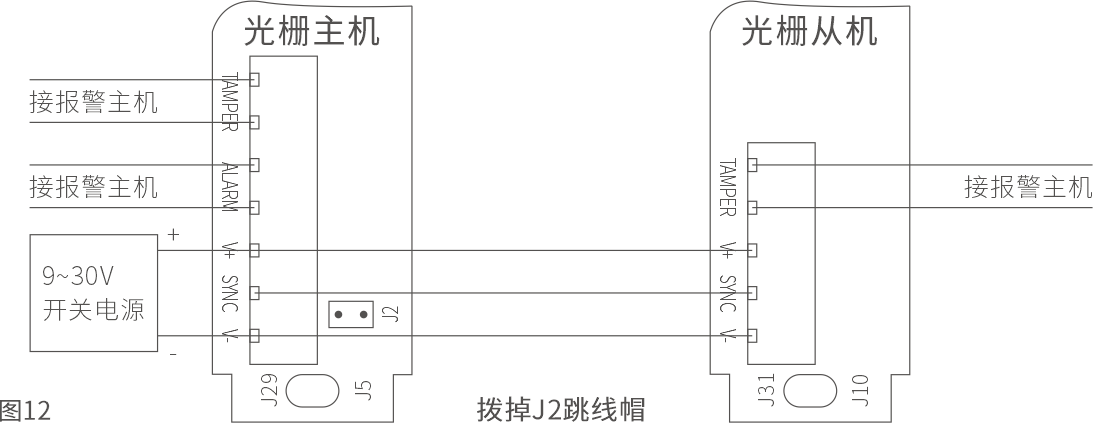

單電源供電，同步工作方式接線示意圖

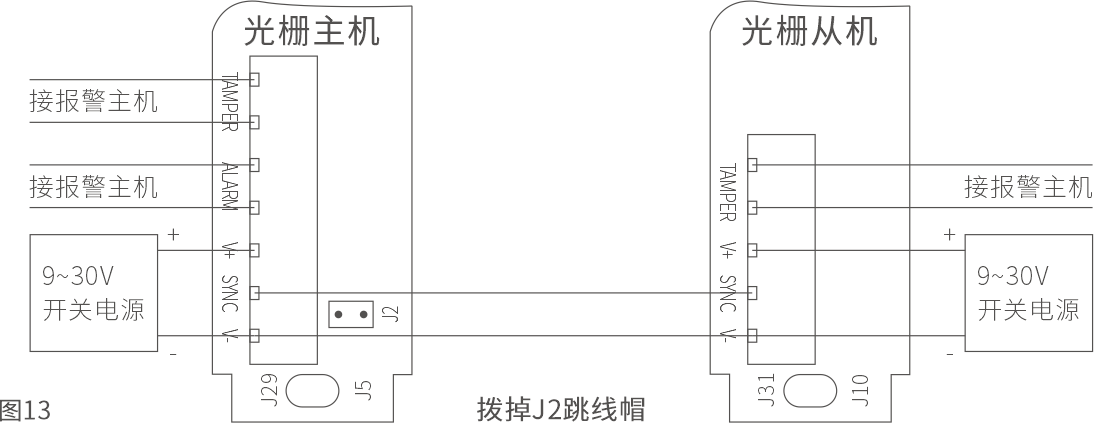

雙電源供電，同步工作方式接線示意圖

六、紅外光柵校準與調試

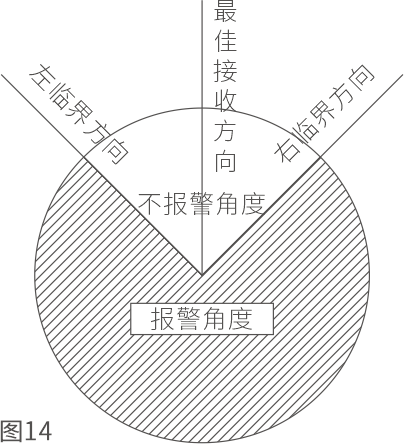

1、目測調整紅外光柵的主機和從機對準，通電，左右慢慢的旋轉光柵主機，當校準指示燈全部熄滅光柵主機的蜂鳴器不響說明光柵已對準，但是一般情況下把光柵主機慢慢左旋轉到剛好報警的位置(左臨界方向)，然后再慢慢地把光柵主機右旋轉到剛好報警的位置(右臨界方向)，最后把光柵調到這兩個位置的夾角平分線的位置(最佳接收方向)(圖14)。

2、擰緊紅外光柵上/下管塞的轉向鎖定螺絲，再擰密封蓋擰緊。

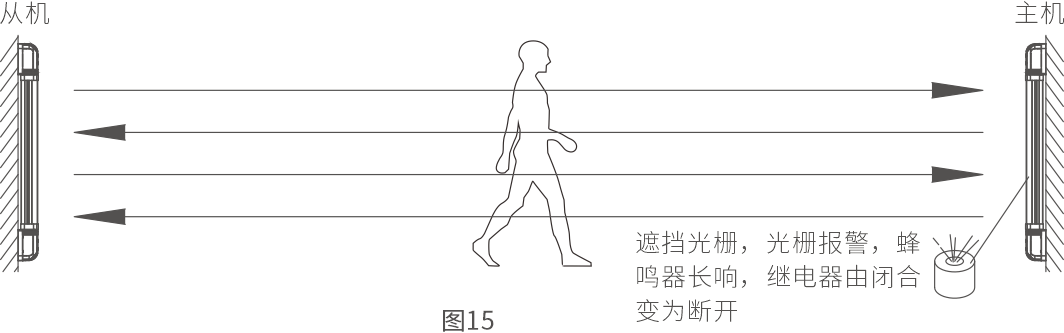

3、檢查紅外光柵功能是否正常，遮擋紅外光柵，紅外光柵的主機蜂鳴器響，校準指示燈亮，繼電器輸入由常閉變?yōu)槌ｉ_(圖15)。

4、確認紅外光柵的主機和從機的上下固定座的轉向鎖定螺絲、高度定位螺絲已擰緊、防護蓋已蓋牢;慢慢套上PC管，注意不要碰到內部紅外光柵。

5、再次檢查紅外光柵功能是否正常。

備注:在一些大型應用場所，為了更快速準確的進行產品安裝，建議使用水準儀進行水平定位。

七、常見故障分析及排除

1、主機與從機校準LED常亮且蜂鳴器常響(處于報警狀態)

A、檢查主機和從機的頻率是否同時為A頻或B頻工作模式

B、檢查從機電源是否正常，如采用同步方式工作，檢查同步線是否接觸良好

C、重新拔插防拆開關的調試跳線帽J5和J10的“J3”

D、檢查主機與從機是否超出了光柵的最大防范距離，功率是否調得太小

E、檢查主機與從機之間是否有遮擋物

F、重新插拔功率調節跳針

G、線路板上安裝的透鏡支架是否松動或損壞

2、主機校準LED閃亮、從機校準LED不亮且主機蜂鳴器斷斷續續短響(處于預警狀態沒有真正報警)

A、檢查從機的電源是否正常

B、可用手逐一遮擋從機的接收器，當蜂鳴器常響時則可判斷其相鄰的光束接收不正?；蛴檬謾C(jī)攝像頭觀察從機是否有某些光束不發光

3、從機校準LED常亮、主機校準LED閃亮且主機蜂鳴器斷斷續續短響(處于預警狀態:沒有真正報警)

A、檢查主機的電源是否正常

B、可用手逐一遮擋主機的接收器，當蜂鳴器常響時則可判斷其相鄰的光束接收不正常或用手機攝像頭觀看主機是否有某些光束不發光

4、遮擋光柵時，光柵靈敏度低或很難觸發報警

A、檢查是否已遮擋相鄰兩光束

B、紅外信號經墻體、地面或其它物體反射后重新照射到對應的光柵上，導致很難觸發報警

C、建議把發射功率減小(主機和從機發射功率大小必須調節一致)

5、報警輸出信號不正常

A、檢查光柵主機蜂鳴器是否是常響，若是常響，則按故障1方法排查，若不是，且只有遮擋時才常響，說明光柵能正常接收，則按以下步驟檢查

B、用萬能表的通斷檔測試光柵主機繼電器輸出端，在遮擋時和不遮檔時是否有動作切換，如無切換則是繼電器的輸出有問題，否則則進行下一步檢查

C、檢查光柵信號輸出口ALARM與報警主機之間線路是否連接正確，是否有斷路或短路現象

D、報警信號線與報警主機的末端電阻是否連接正確

E、光柵與報警主機之間的距離過長線阻過大，請改用阻值合適的末端電阻。
