非常感謝您選購此四光束主動紅外對射探測器，為了您的安全及產品操作的有效性，使用前請仔細閱讀說明請妥善保管，以備查閱。

警告

為避免電擊的危瞼，切勿以濕手觸摸本產品的主體，如果本產品被淋濕.也不要觸摸。

切勿嘗試拆卸或修改本產品，這樣將增加本產品損壞的風險。

切勿將端口與超過技術規格參數的電壓或電流相連，那樣榕增加本產品損壞的風險。

注意

請避免水直接從支架流到或?yàn)⒌奖井a(chǎn)品上，那樣將增加損壞本產品的風險。

請對本產品定期進行清潔和檢查，以便安全操作；如檢測到任何故障，請聯系當?shù)毓皯?yīng)商對設備講行維修。

本產品不是防竊設備，我們對竊賊入侵造成的任何財產損失不承擔任何法律責任。

一、產品特性

4段變頰技術，適用于長距離及堆疊安裝環境，徹底解決了紅外對射在復雜條件下安裝時相互干擾的行業難題。

雙數碼管精準顯示信號強度，有利于對微小信號的捕捉和顯示，并且可以防止大信號過快顯示飽和，調試直觀、方便。

報警觸發時間可調（50ms、100ms、300ms及700ms），可根據不同環境和場員的需求調整報警觸發時間。

智能加熱處理，有效除霜除冰，適應各種極限溫度環境，從而使對射的應用變得更加的廣泛。

紅外信號二次處技術(可媲美AGC功能)，確保功率余度達90%以上，應對風、雨、箱、雪、霧、潮、太陽直射等惡劣天氣更加游刃有余。

“與”、“或“技術設計，能滿足更多特殊應用。

純正數字CPU控制電路，通過CPU控制發射與接收，大功率紅外發射、接收對管低功耗數字變頻處理技術、減少誤報、仕絕漏報。

輔助光校準方法使紅外對射光束校準由傳統的‘碰機率式’的發射器和接收器雙向校準，變?yōu)橛雄E可循的單向校準，使紅外對射光束校準效率更高效。

寬電壓設計，真正解決線路降壓?jiǎn)栴}，供電電壓值在DC9～30V/AC9～20V之間，便于集中供電。

多種應用C型繼電器渝出。

防拆開關，外殼移去時打開。

高度密封防水：IP65。

廣角光學校準范圍：水平±90°，垂直±10°。

二、認識對射

三、安裝注意事項

1、請避免在以下場合安裝本探測器，以保證產品性能

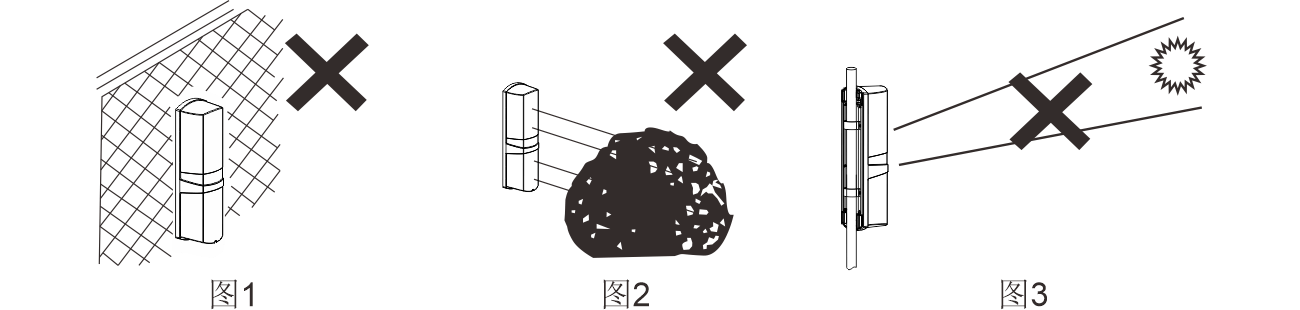

（1）安裝基礎不穩定，安裝表面不結實，如圖1

（2）安裝在能阻斷射束的地方，例如能被風移動的植物或晾曬的衣服附近，如圖2

（3）安裝在燈光或陽光直射的地方，需防止其光線直射產品內部光學裝置，如圖3

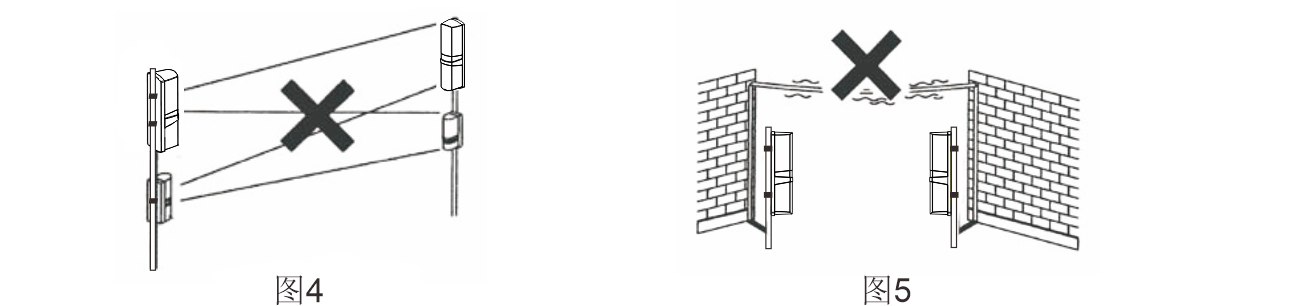

（4）需避免其它探測器的紅外射束進入接收器，如圖4

（5）需避免空中架線，如圖5

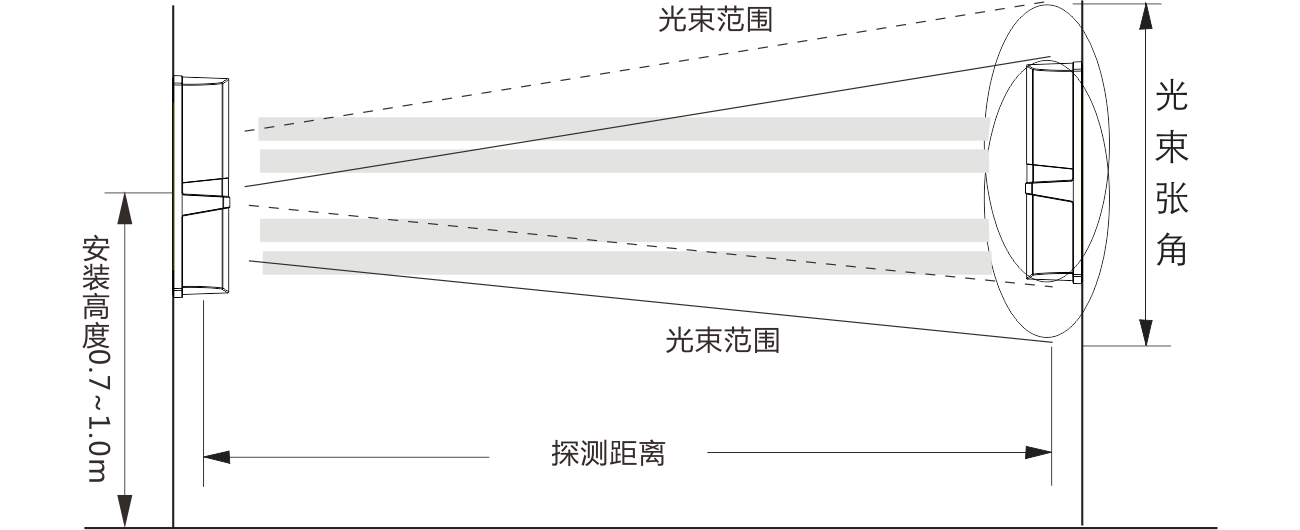

2、常規安裝

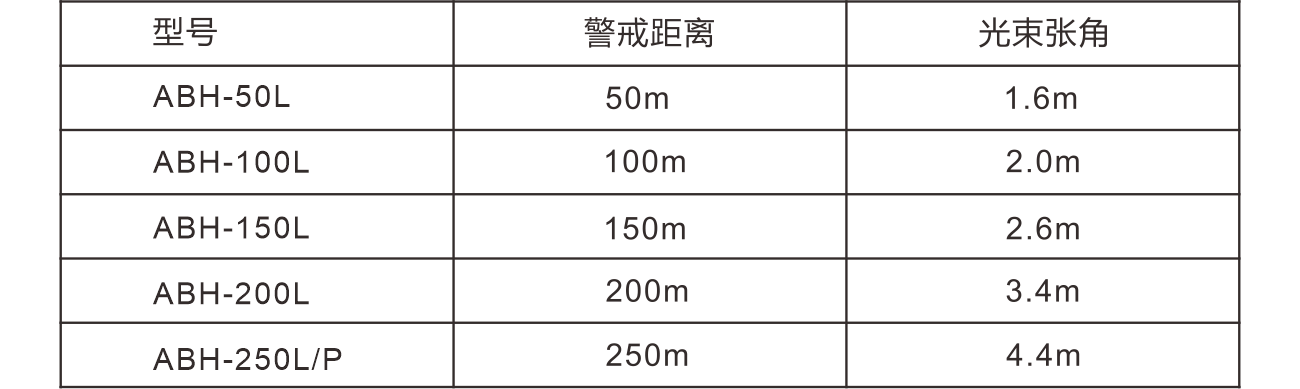

警戒距離

安裝高度

校正角度

四、安裝方法

1、墻體安裝

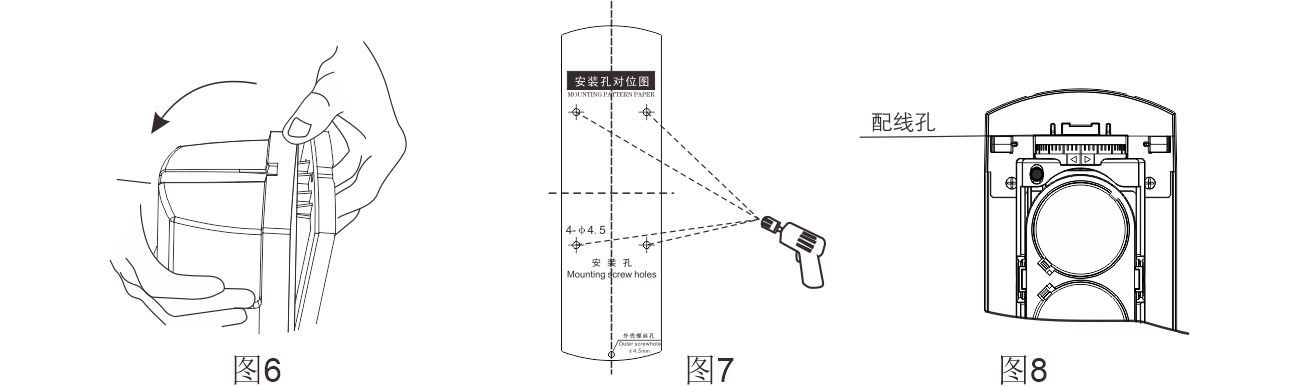

（1）松開鎖蓋螺絲并卸下前蓋，如圖6

（2）將附帶的安裝孔對位圖紙粘貼在目標墻上，按其孔位打2個安裝孔，如圖7

（3）穿線:取出海棉塞，將預埋線從安裝孔內穿出，適當留取約10cm線長以備接線再把海綿塞塞入原位，如圖8

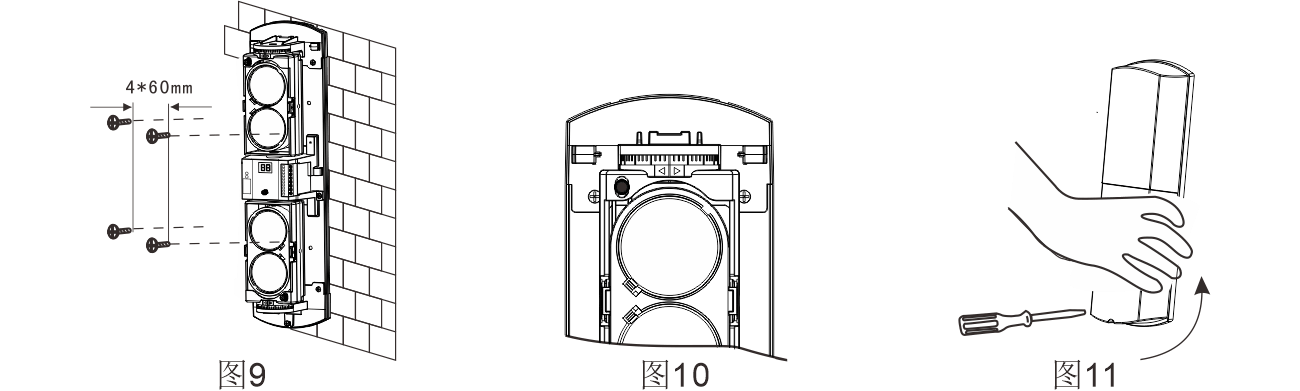

（4）將膨脹管砸入兩個安裝孔內并安裝附帶螺絲使其固定，如圖9

（5）端口連接并射束校正（詳情請參考光軸較正），如圖10

（6）檢查操作，最后裝回前蓋并擰緊鎖蓋螺絲，如圖11

2、桿柱安裝方式

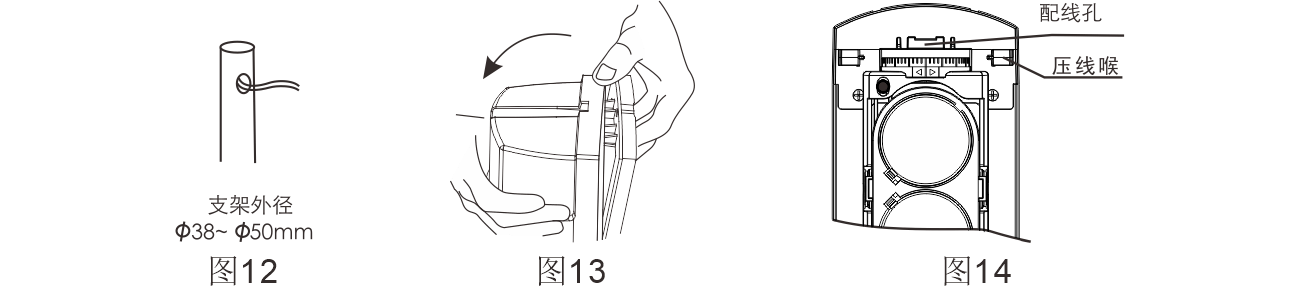

（1）在支架上開好引線孔并引出電纜線，如圖12

（2）取下外罩，如圖13

（3）穿線:取出海棉塞將預埋線從安裝孔內穿出，適當留取約10cm線長以備接線，再把海綿塞塞入原位，如圖14

（4）將本體固定在支架上，如圖15

（5）背對背安裝示意圖;結尾工作請參考?jí)w安裝第5、6步，如圖16

五、端子連接

警告：安裝時，請勿將超過規格參數的電壓或電流與端口相連接，這樣會導致裝置損壞或失火!

發射器

1、電源輸入DC9～30V/AC9～20V。

2、加熱器需選購，出廠標配中無加熱器。

3、防拆開關獨立于其他電路，常閉輸出； 當外殼被移去時，防拆端口為斷開；當蓋上外殼時，防拆端口為閉合。

接收器

1、電源輸入DC9～30V/AC9～20V。

2、加熱器需選購，出廠標配中無加熱器。

3、防拆開關獨立于其他電路，常閉輸出；   當外殼被移去時，防拆端口為斷開；當蓋上外殼時，防拆端口為閉合。

4、繼電器輸出常閉常開可選，接點1C DC30V 1.0Amax

六、接線示例

接線示例一：1組安裝：發射器與接收器電源并接在一起，使用開關電源供電，報警輸出端使用常閉，如下圖：

接線示例二：2組堆疊串接安裝：發射器與接收器電源并接在一起，使用開關電源供電，報警輸出端使用常閉且串接在一起，如下圖：

注意

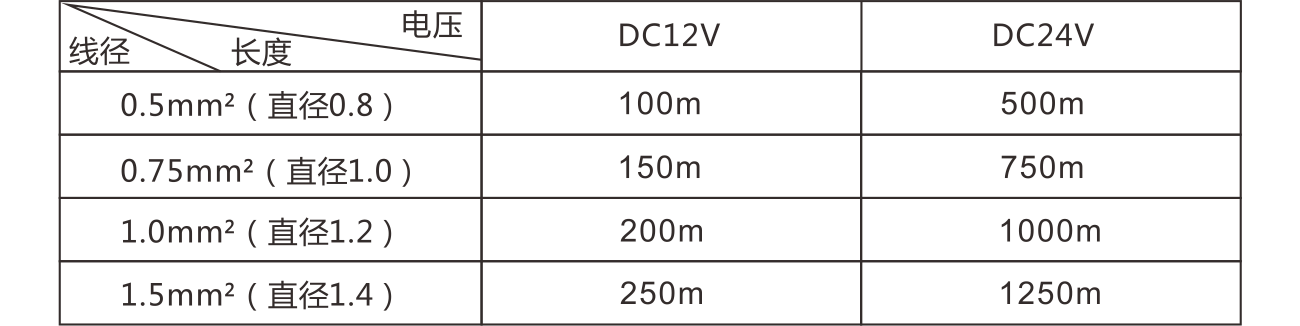

1、供電電源與探測器之間的接線距離不應超過下表所示的長度；

2、當連接多個探測器時，所需線長為所列長度除以相應臺數；

3、切勿將端口連接超過技術參數的電壓相連,這樣會燒壞設備并可能引起火災；

七、撥碼開關功能及指示燈說明

投光器拔碼開關說明

1、1和2兩位撥碼開關，設置光束頻率，必須跟受光器的1和2兩位撥碼開關設置相同(在同一直線或同一平面安裝有兩對或兩對以上對射時,建議相鄰兩對對射設置為不同頻率,杜絕相互串光干擾)

2、預加熱功能用于客戶調試加熱器是否能正常啟動。撥碼設置為加熱功能，投光器智能檢測環境溫度，根據當前溫度來判斷是否啟動加熱器。如客戶選購了加熱器，現場安裝的工作人員在調試完成之后，必須將撥碼設置為加熱功能。

3、投光器4和5兩位撥碼開關不需要設置，作為預留備用。

4、6撥碼開關為“與”、“或”模式設置。設置為“與”模式，即四光束同時遮斷報警；設置為“或”模式，即上、下兩光束單獨遮斷報警。

5、7和8兩位撥碼開關為光束選擇設置，4種模式可切換?！叭_(kāi)”表示上、下兩光束全開啟；“上關下開”表示上兩光束關閉，下兩光束開啟；“上開下關”表示上兩光束開啟，下兩光束關閉；“全關”表示上、下兩光束全關閉。

受光器拔碼開關說明

1、1和2兩位撥碼開關，設置光束頻率，必須跟投光器的1和2兩位撥碼開關設置相同(在同一直線或同一平面安裝有兩對或兩對以上對射時,建議相鄰兩對對射設置為不同頻率,杜絕相互串光干擾)

2、預加熱功能用于客戶調試加熱器是否能正常啟動。撥碼設置為加熱功能，投光器智能檢測環境溫度，根據當前溫度來判斷是否啟動加熱器。如客戶選購了加熱器，現場安裝的工作人員在調試完成之后，必須將撥碼設置為加熱功能。

3、4和5兩位撥碼開關,設置遮斷時間,可根據實際使用場所進行設置

4、6撥碼開關為“與”、“或”模式設置。設置為“與”模式，即四光束同時遮斷報警；設置為“或”模式，即上、下兩光束單獨遮斷報警；。

5、7和8兩位撥碼開關為光束選擇設置，4種模式可切換?！叭_(kāi)”表示上、下兩光束全開啟；“上關下開”表示上兩光束關閉，下兩光束開啟；“上開下關”表示上兩光束開啟，下兩光束關閉；“全關”表示上、下兩光束全關閉。

指示燈說明

電源指示燈亮（綠燈）

發射管，接收器通電，電源（POWER）指示燈亮，約30分鐘后，可自動熄滅，不影響其功能；若觸發報警，接收器電源指示燈再次點亮。

報警指示燈（紅燈）

不報警時，報警（ALARM）警示燈亮，不報警時，該指示燈熄滅。

八、光軸矯正

1、調整光束頻道撥碼開關，必須使投光器與受光器的頻率保持一致。如投光器頻率為CH1，受光器的頻率也必須為CH1。

2、首先投、受光器的與或選擇撥碼開關設置為"與"模式，光束選擇撥碼開關設置為“上關下開”模式，調整下兩光束的垂直調節螺絲及左右調節器,使兩端盡量對正。

3、調整下兩光束的垂直調節螺絲及左右調節器，此時數碼管顯示下兩光束紅外信號強度，數碼管讀數在0~99之間變化。0表示無信號，當信號強度值小于20時，處于報警狀態，受光器繼電器報警輸出，報警指示燈點亮。光軸校正時，調至數碼管顯示為99，即投、受光器的下兩光束紅外信號強度調至最佳狀態。此時下兩光束校正完成。

4、再將投、受光器的光束選擇撥碼開關設置為“上開下關”模式，調節上兩光束紅外信號強度為最佳狀態，數碼管顯示為99，完成上兩光束的校正。

5、最后將投、受光器的與或選擇撥碼開關設置為"與"模式，光束選擇撥碼開關設置為“全開”模式，完成校對。

6、完成以上步驟后，一定要執行步測，并確認報警狀態正常。如不能校對，請重復以上操作步驟，若反復操作均不能校對成功，請參照故障處理。

九、步測

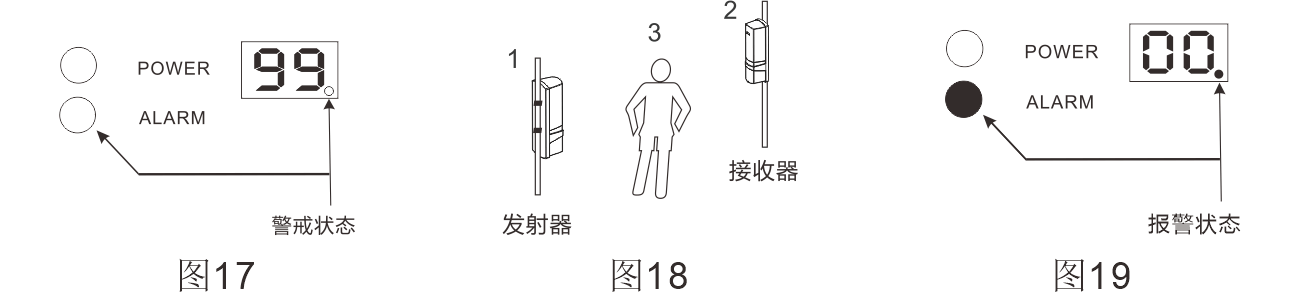

1、請確定報警LED滅燈及低位數碼管小數點滅，如果在射束沒有被阻擋時仍亮起，請重新執行光學校正,如圖17

2、請?jiān)谝韵?點進行步測（阻擋紅外射束），如圖18：

1)、在發射器前阻擋紅外射束；

2)、在接收器前阻擋紅外射束；

3)、在發射器與接收器的中間位置阻擋紅外射束；

3、請當射束被阻擋時（報警狀態）LED燈亮起及低位數碼管小數點亮，則表示安裝成功，如圖19。

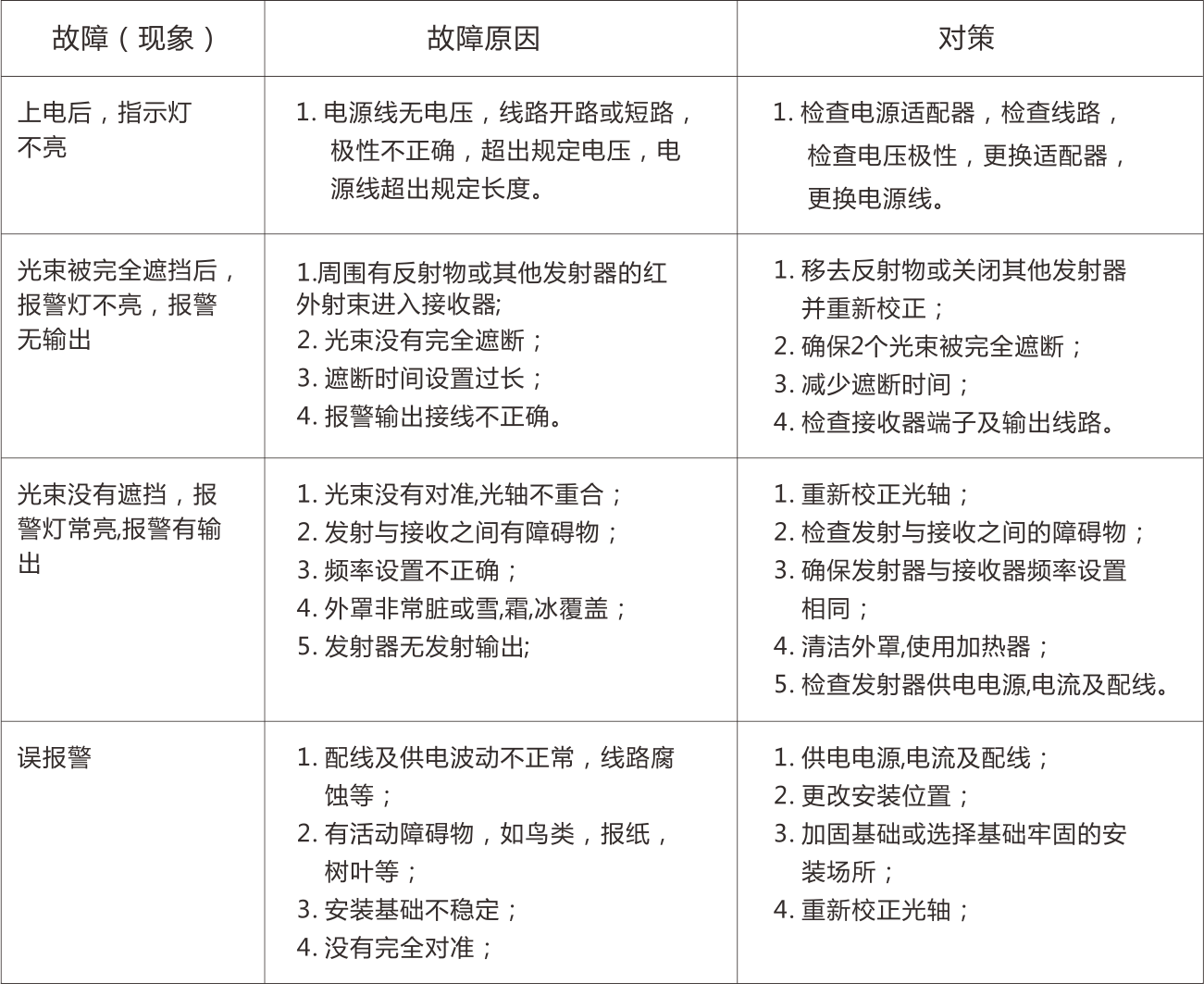

十、故障處理

備注：如果根據以上方式檢查及修正后，故障仍無法排除，請聯系我司售后服務人員或當?shù)亟?jīng)銷商

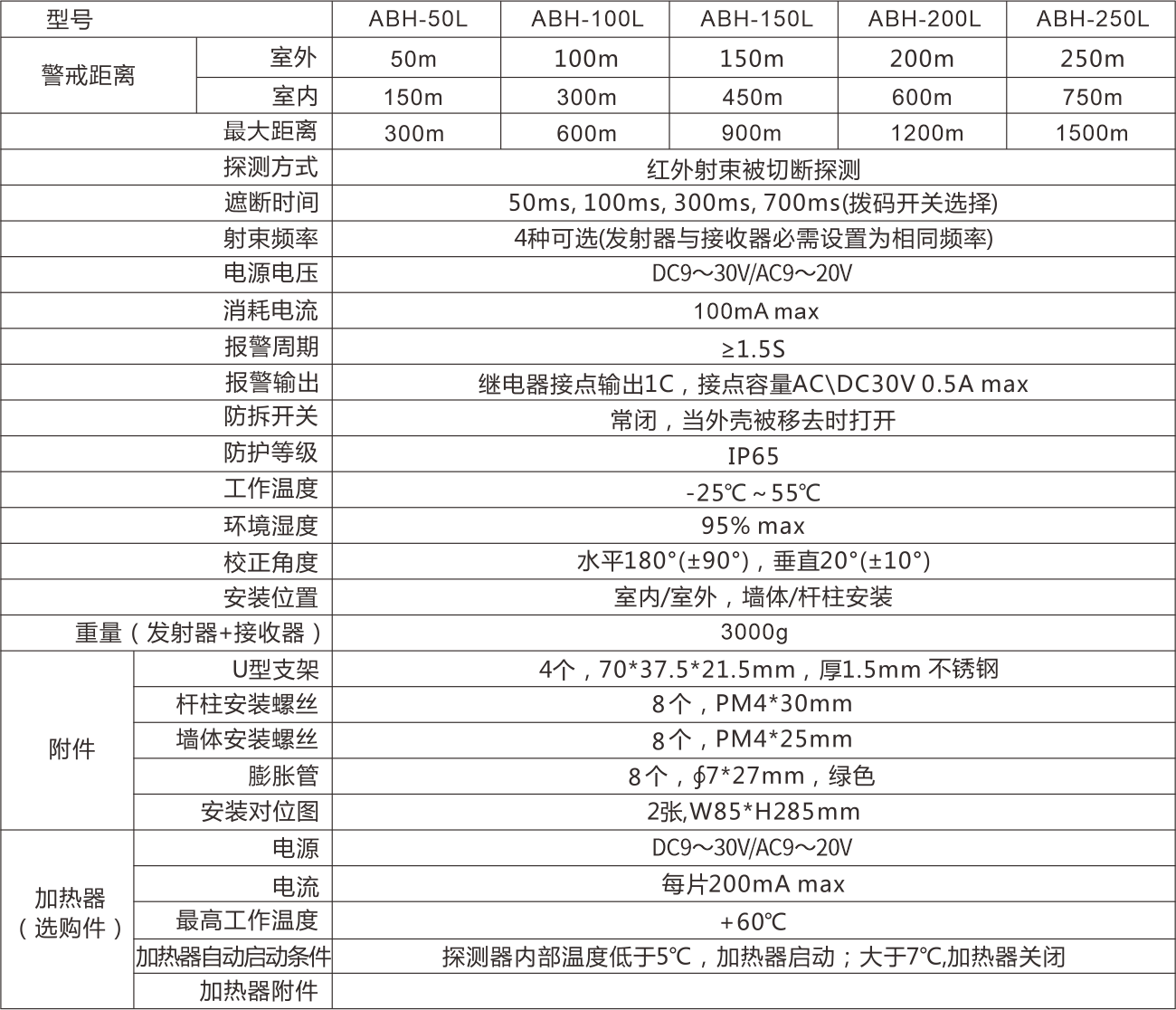

十一、規格參數

當環境溫度低于-20℃時，請使用選購件‘加熱器”加熱器兩端的引線無極性要求。

十二、外觀尺寸
