非常感謝您選購此一體式紅外對射探測器，為了您的安全及產品操作的有效性，使用前請仔細讀說明書并妥善保管，以備查閱。

警告

為避免電擊的危險，切勿以濕手觸摸本產品的主體，如果本產品被淋濕，也不要觸摸。

切勿嘗試拆卸或修改本產品，這樣會增加本產品損壞的風險。

切勿將端口與超過技術規格參數的電壓或電流相連，這樣會增加本產品損壞的風險。

注意

請避免水直接從支架流到或灑到本產品上，那樣將增加損壞本產品的風險。

請對本產品定期進行清潔和檢，以便安全操作；如檢測到任何故障，請聯系當?shù)毓皯虒υO備進行維修。

本產品不是防竊設備，我司對竊賊入侵造成的任何財產損失不承擔任何法律責任。

一、產品特性

數字變頻功能，采用3段變頻技術，適用于長距離及堆疊安裝環境，有效解決了紅外對射在復雜條件下安裝時相互干擾的行業難題；

簡約設計，自帶安裝支架，安裝方便快捷；

特定模式指示燈，提供簡單而精確的光學校正方法；

報警觸發時間可調（40ms~1000ms可調），可根據不同環境和場景的需求調整報警觸發時間；

紅外信號二次處理技術可媲美AGC功能，確保功率余度達90%以上，應對風、雨、霜、雪、霧、潮、太陽直射等惡劣天氣更加游刃有余；

純正數字CPU控制電路通過CPU控制發射與接收，大功率紅外發射、接收對管，低功耗數字變頻處理技術、減少誤報、杜絕漏報；

寬電壓設計，供電電壓值在DC9～30V/AC9～20V之間，便于集中供電，也可有效解決壓降問題；

多種應用C型繼電器輸出；

防拆開關，外殼移去時打開；

高度密封防水：IP65

廣角光學校準范圍：水平360°(±180°)，垂直180°(±90°)；

帽沿外伸的結構設計，使抗太陽光干擾能力更強；

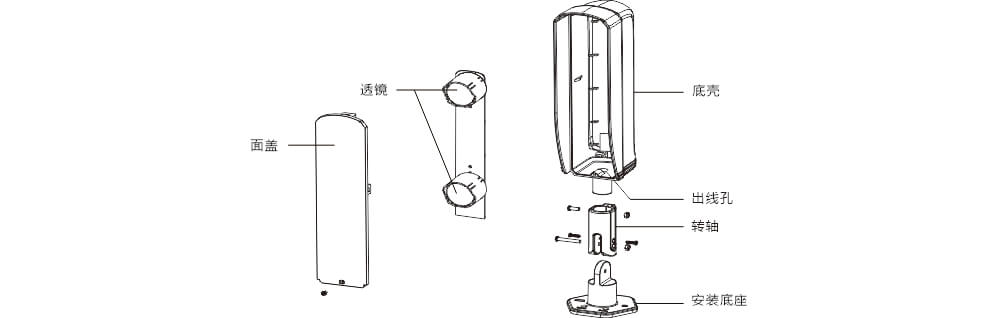

二、認識對射

三、安裝注意事項

1、請避免在以下場合安裝本探測器，以保證產品性能

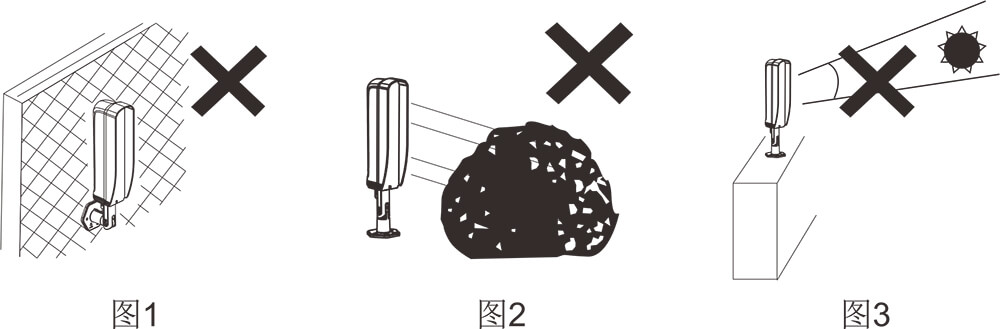

（1）安裝基礎不穩定，安裝表面不結實，如圖1；

（2）安裝在能阻斷射束的地方，例如能被風移動的植物或晾曬的衣服附近，如圖2；

（3）安裝在燈光或陽光直射的地方，需防止其光線直射產品內部光學裝置，如圖3；

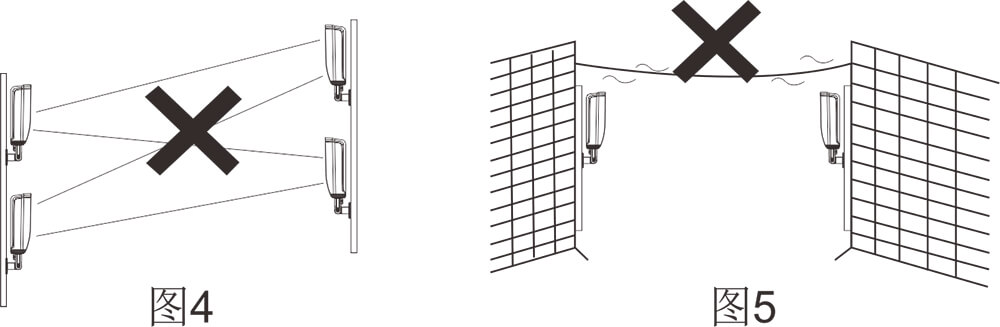

（4）需避免其它探測器的紅外射束進入接收器，如圖4；

（5）需避免空中架線，如圖5；

2、常規安裝

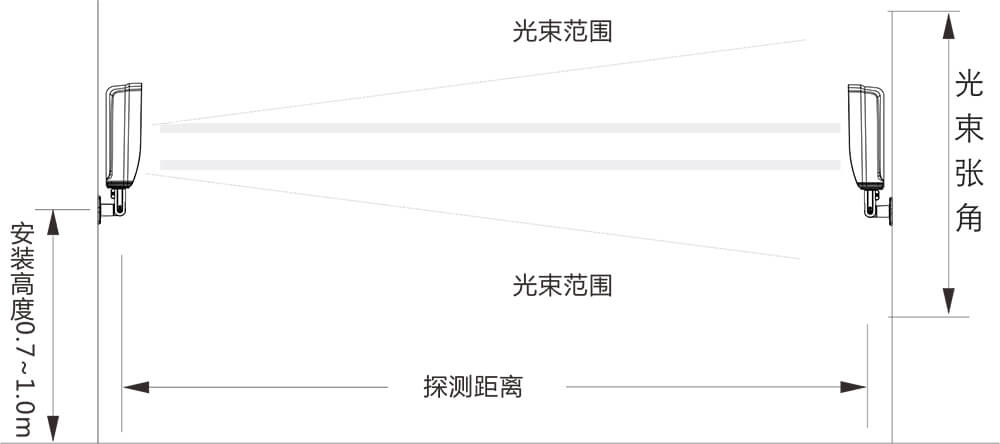

安裝高度

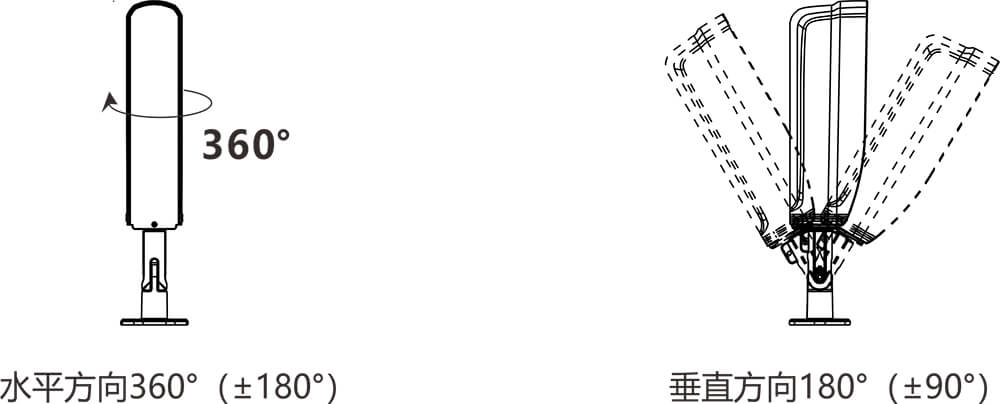

校正角度：水平360°(±180°)，垂直：180°(±90°)

注意:欲獲得最佳探測性能，請避免在45°角探測.

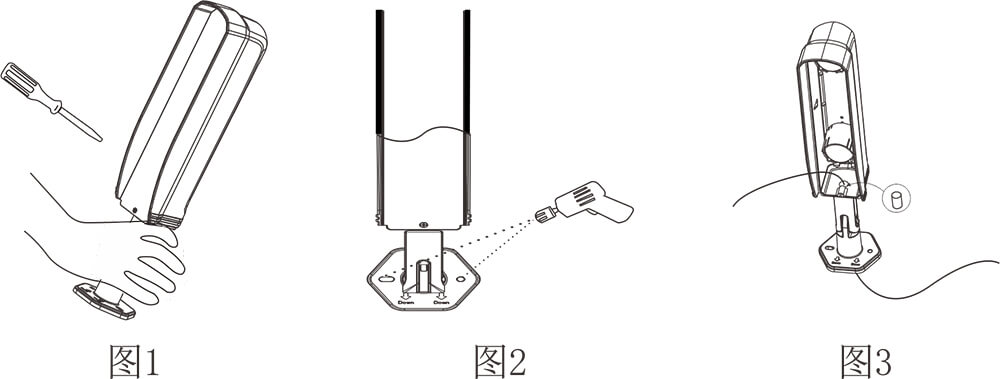

四、安裝方法

（1）松開鎖蓋螺絲并卸下前蓋，如圖1；

（2）在目標墻上，按底座孔位打2個安裝孔，如圖2；

（3）穿線：取出海棉塞，將預埋線從安裝孔內穿出，適當留取約10cm線長以備接線再把海綿塞塞入原位，如圖3；

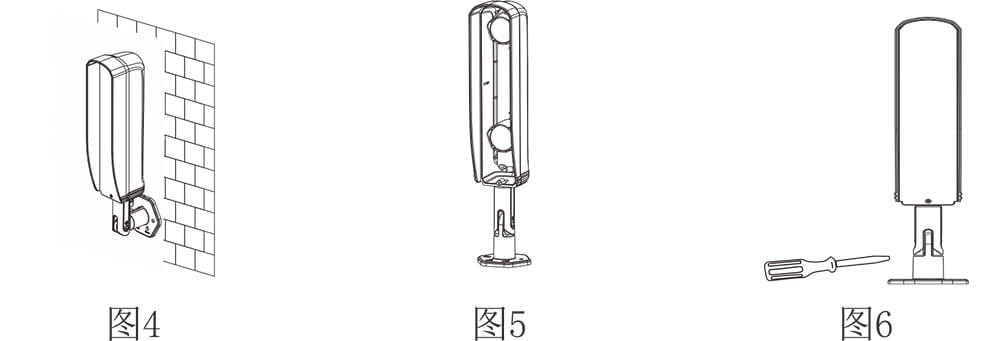

（4）將膨脹管砸入兩個安裝孔內并安裝附帶螺絲使其固定，如圖4；

（5）端口連接并射束校正（詳情請參考光軸較正），如圖5；

（6）檢查操作，最后裝回前蓋并擰緊鎖蓋螺絲，如圖6；

五、端子連接

警告：安裝時，請勿將超過規格參數的電壓或電流與端口相連接，這樣會導致裝置損壞或失火!

發射器:

電源輸入：DC9～30V/AC9～20V

接收器:

電源輸入：DC9～30V/AC9～20V

繼電器接點：1C DC30V 1.0Amax

六、接線示例

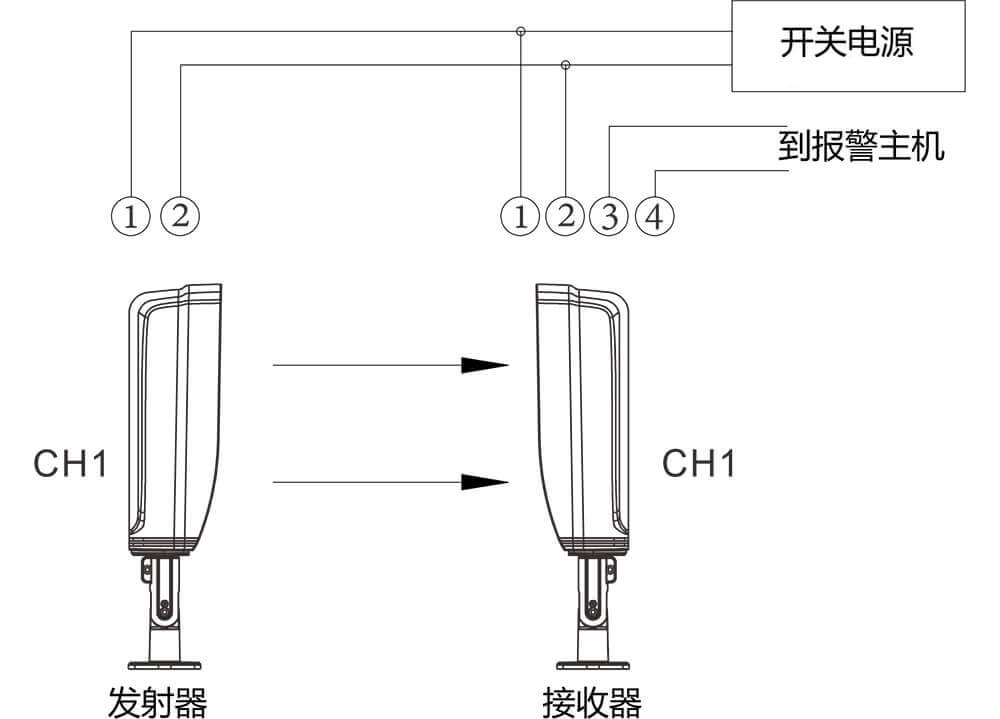

接線示例一：1組安裝：發射器與接收器電源并接在一起，使用開關電源供電，報警輸出端使用常閉（NC、COM），如下圖：

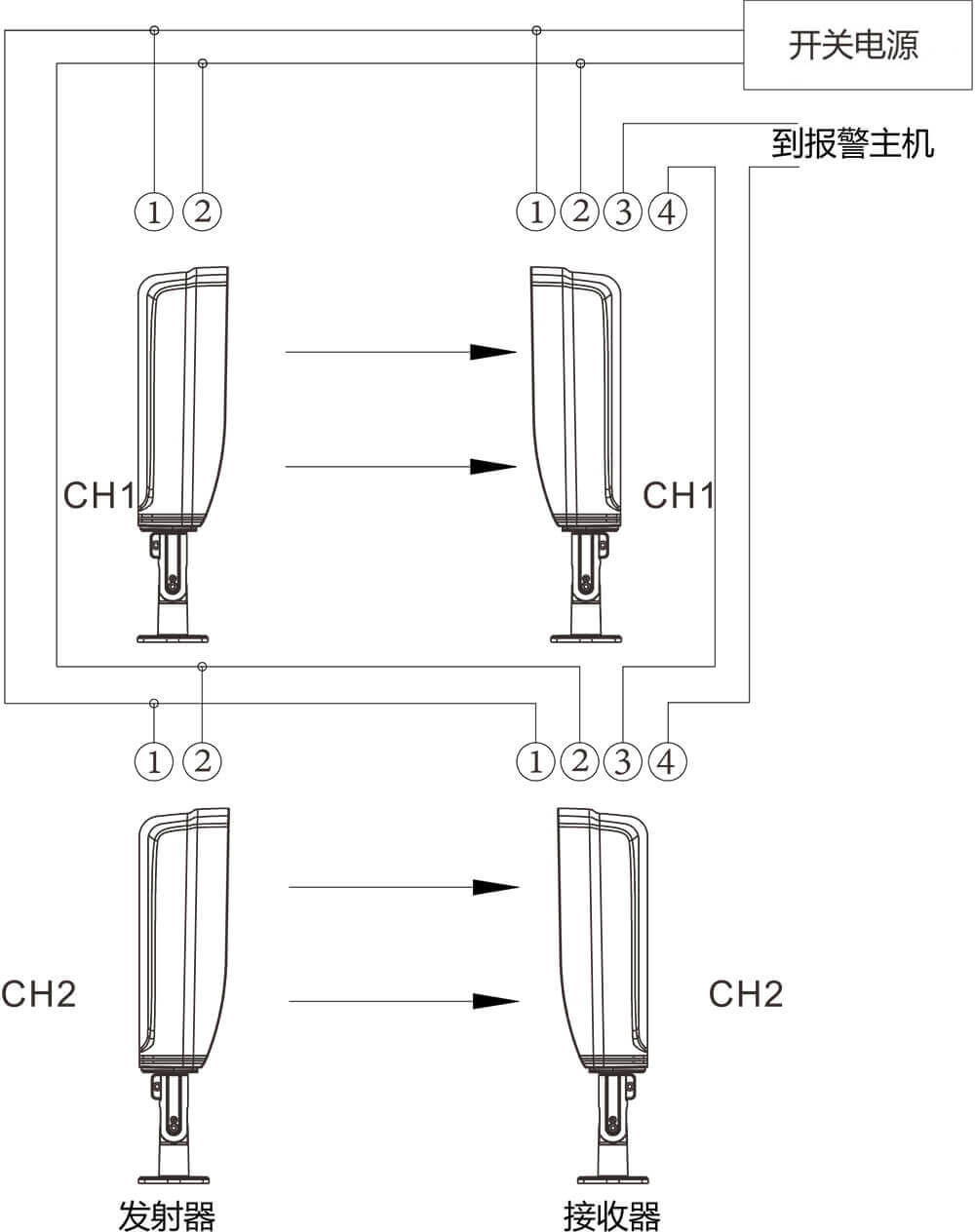

接線示例二：2組堆疊串聯安裝：發射器與接收器電源并接在一起，使用開關電源供電，報警輸出端使用常閉（NC、COM）且串接在一起，如下圖：

接線示例三：2組串接安裝：發射器與接收器電源并接在一起，使用開關電源供電，報警輸出端使用常閉且串聯在一起，如下圖：

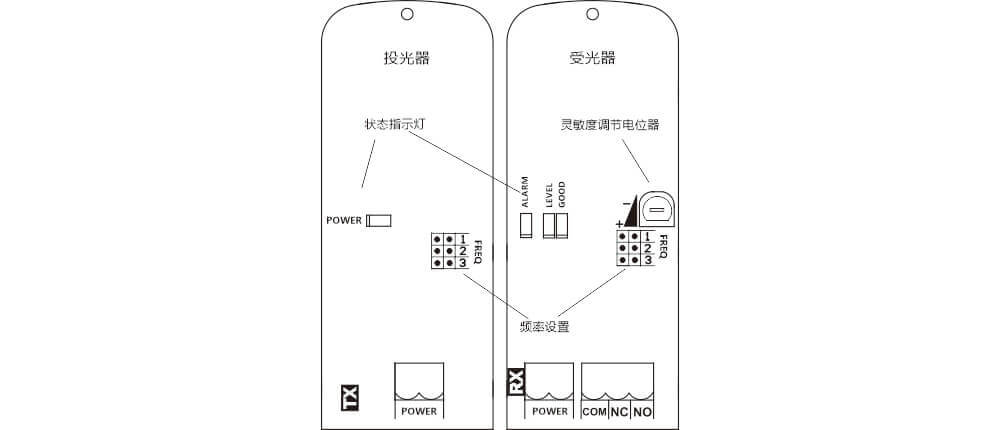

七、撥碼開關功能及指示燈說明

1、頻率設置：

頻率分別為1、2、3頻段，設置光束頻率時，投光器、受光器跳線帽必須插在相同的頻段上。

(在同一直線上或同一個面安裝有兩對或兩對以上對射時，建議相鄰兩對對射設置為不同頻率，杜絕相互竄光干擾)。

2、指示燈狀態

信號強度指示燈：

無信號時，信號指示燈不亮；藍色(LEVEL)指示燈設置為熄滅、慢閃、快閃、常亮四種狀態,當接收器接收紅外信號從無到有,信號強度由弱變強，LEVEL藍色指示燈以這四種層次感的亮滅方式來表示紅外信號強度。

綠色(GOOD)指示燈設置為熄滅、慢閃、快閃、常亮四種狀態，當紅外信號達到一定強度，藍色(LEVEL)指示燈熄滅，綠色(GOOD)指示燈進入慢閃狀態，信號強度越強,綠色(GOOD)指示燈閃得越快，直至信號強度最佳，綠色(GOOD)指示燈常亮。

電源指示燈(POWER)：上電后，綠色指示燈點亮。(注:約30分鐘后，該燈熄滅，不影響發射器發射功能，重新上電后，該燈再次點亮。)

報警指示燈(ALARM)：報警時，紅色指示燈點亮；不報警時熄滅。(注：正常警戒時，約30分鐘后，信號指示燈熄滅,不影響接收器接收功能，報警后，該燈再次點亮。)

3、靈敏度調節：

靈敏度即紅外射束被遮斷多長時間,會觸發報警。旋轉電位器,遮斷時間在40-1000ms范圍內可調。此功能允許您將裝置的靈敏度調節至與現場環境相適應。根據探測器探測到物體的速度來調節射束切斷時間。

對于鳥雀或報紙等可能偶然地切斷紅外射束的情況，可以設置較長的切斷時間；調節完切斷時間后，請驗證。

靈敏度調節電位器通過調節遮光時間來設定靈敏度等級：

順時針調節，遮斷時間減少，靈敏度增加

逆時針調節，遮斷時間增加，靈敏度減少

八、光軸校正

1.設置紅外射束頻率，必須使發射器與接收器的頻率保持一致。如發射器頻率跳線帽插在頻段1上,接收器的跳線帽也必須插在頻段1上。

2.調整轉軸，使發射器、接收器盡量對正。

3.轉動發射器、接收器轉軸，校正紅外射束方向，當信號強度藍色（LEVEL）指示燈，由慢閃變?yōu)榭扉W狀態，表明光軸對準精度越高，直至燈為常亮狀態。繼續調整，藍色指示燈熄滅，綠色（GOOD）指示燈從慢閃變?yōu)榭扉W，直至綠燈為常亮狀態，即為信號強度最佳

九、步測

請確定報警LED滅燈及低位數碼管小數點滅，如果在射束沒有被阻擋時仍亮起，請重新執行光學校正

請在以下3點進行步測（阻擋紅外射束）：

1、在發射器前阻擋紅外射束；

2、在接收器前阻擋紅外射束；

3、在發射器與接收器的中間位置阻擋紅外射束；

當紅外射束被阻擋時（報警狀態）LED燈亮起及低位數碼管小數點亮，則表示安裝成功。

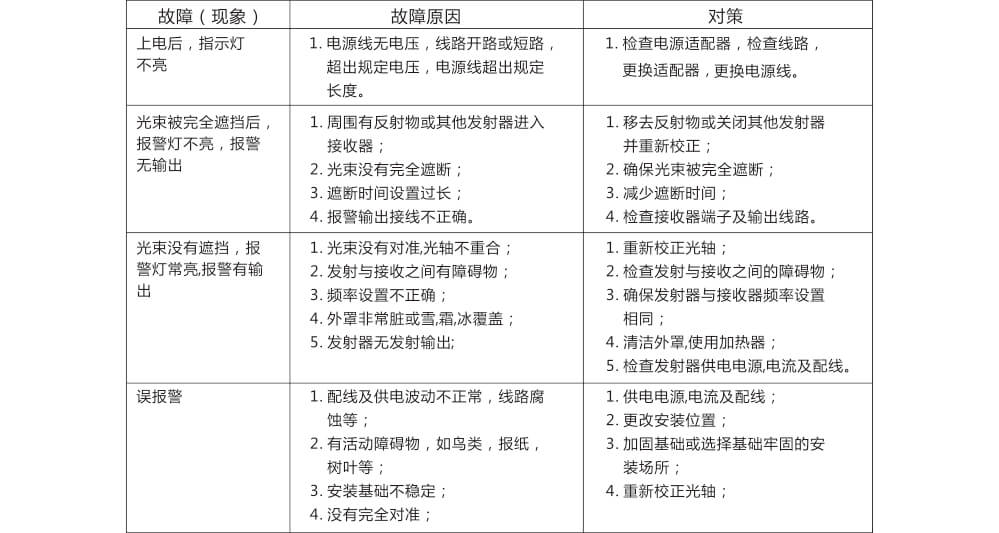

十、故障處理

備注：如果根據以上方式檢查及修正后，故障仍無法排除，請聯系我司售后服務人員或當?shù)亟?jīng)銷商

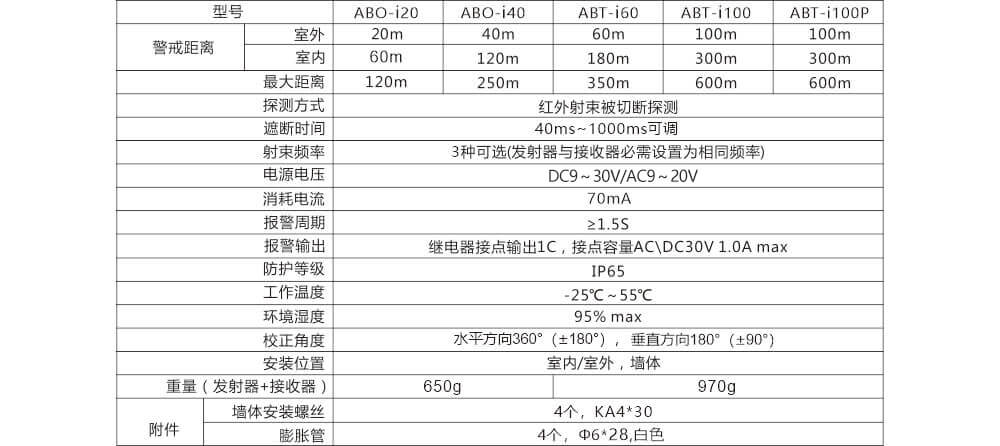

十一、規格參數

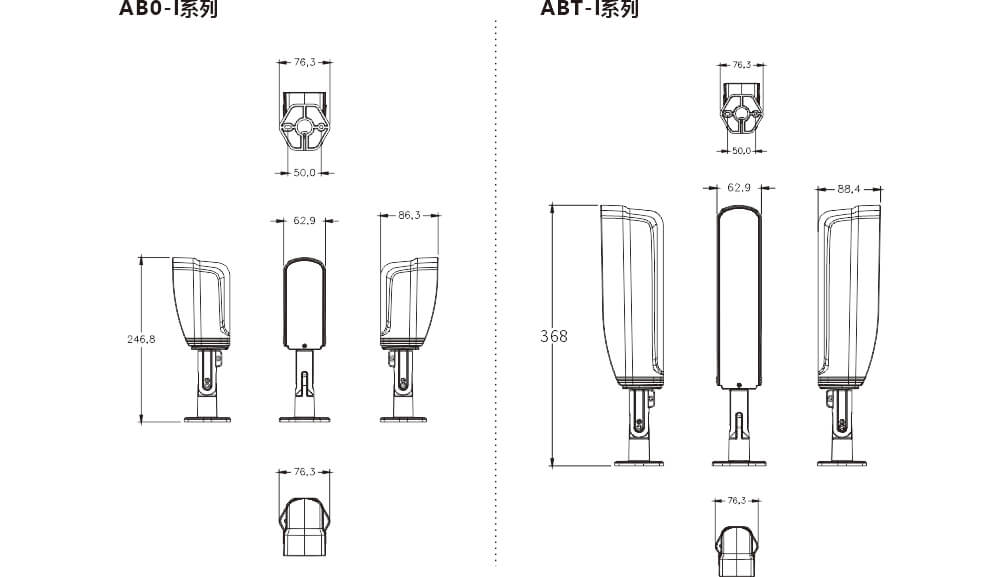

十二、外觀尺寸
