概述

LoRa無線紅外光柵是一款基于LoRa通訊技術的智能報警器，具有待機時間長、功耗低、安裝方便等顯著優勢。如果有非法入侵，觸發探測器報警，探測器發送LoRa無線信號給控制端LoRa智能報警主機，LoRa智能報警主機收到報警信號后通過微信、電話及短信等方式及時通知用戶。

本產品具有安裝調試簡單、方便、美觀等特點；適用于不便施工布線的機關、學校、別墅、工廠等需要防范盜賊進入的地方，起到周界防范報警作用，能有效保證您的安全，避免財產損失。

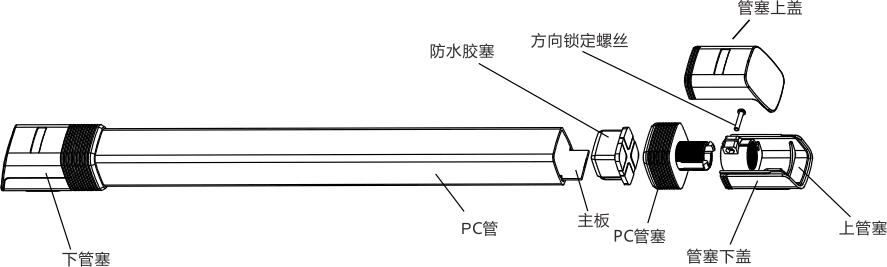

產品結構

產品特性

1、采用LoRa無線通訊技術，遠距離傳輸信號。

2、采用無線設計，開啟主動紅外新時代。

3、安裝簡單，一步到位；繁雜的接線布線不復存在！安裝更便捷！

4、無線光柵采用超低功耗設計，工作電流低至微安級別。一節電池，3年省心。

5、采用行業領先的信號處理技術和智能模糊邏輯分析技術，智能感知人體信號，減少誤報。

6、PC管全密封結構設計，防護等級IP66；

7、純無線設計，完全避免了雷擊損壞和感應雷的干擾；

8、低電提醒功能，電壓低于2.9V時會發送低電信號給報警主機。

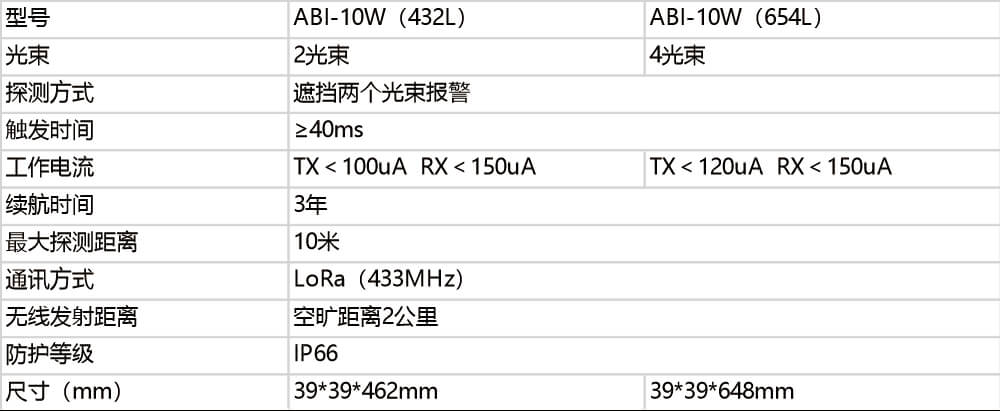

技術參數

功能及操作說明

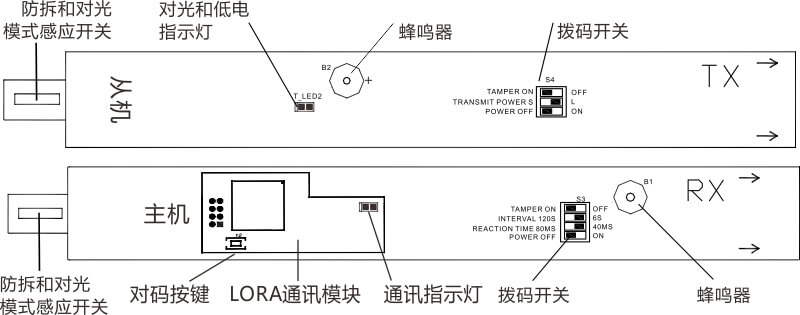

1、LoRa通訊模塊指示燈狀態說明

無線光柵進入對碼狀態，綠色指示燈閃爍。

無線光柵報警或者報警恢復時，紅色指示燈快閃5下。

2、LoRa通訊模塊對碼說明

LoRa無線光柵對碼方式：無線光柵通電后，長按無線光柵的“LoRa通訊模塊對碼按鍵”3秒以上，LoRa通訊模塊的“綠色指示燈”閃爍，則代表無線光柵進入對碼狀態；此時只需要LoRa報警主機進入學習狀態，即可與無線光柵進行對碼。

若報警主機與無線光柵對碼成功，綠色指示燈會立即熄滅；若對碼不成功，綠燈保持閃爍狀態，持續30秒。

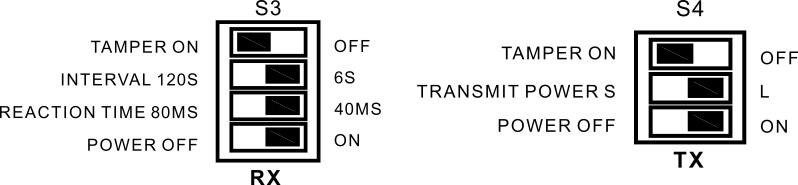

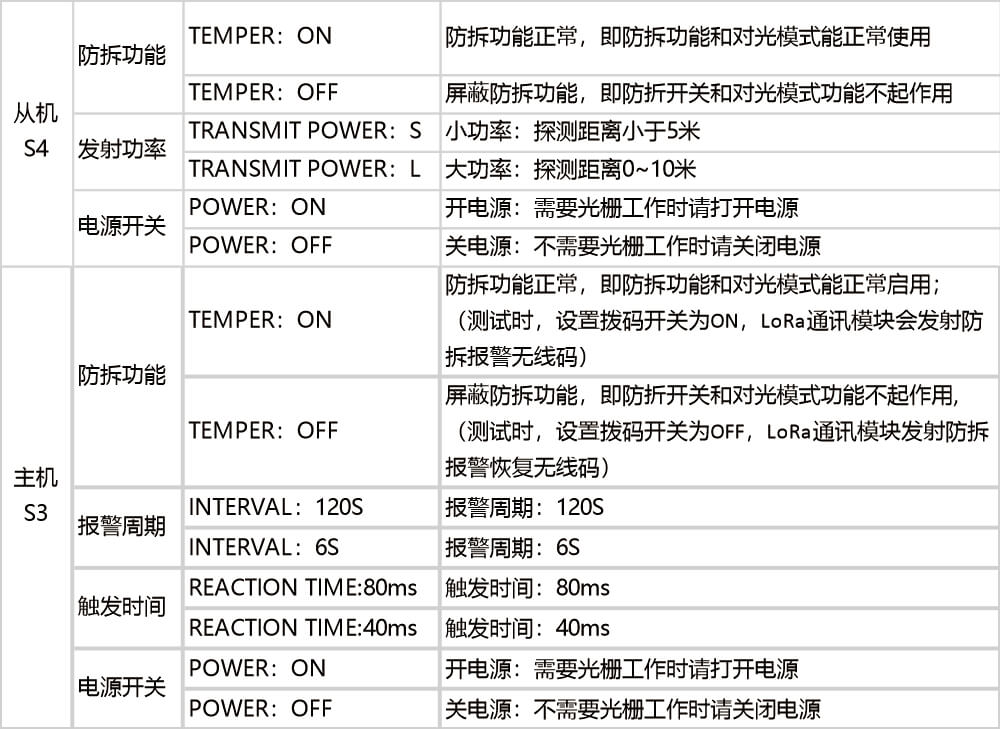

3、撥碼開關功能說明

安裝及操作說明

1、無線光柵上電說明：

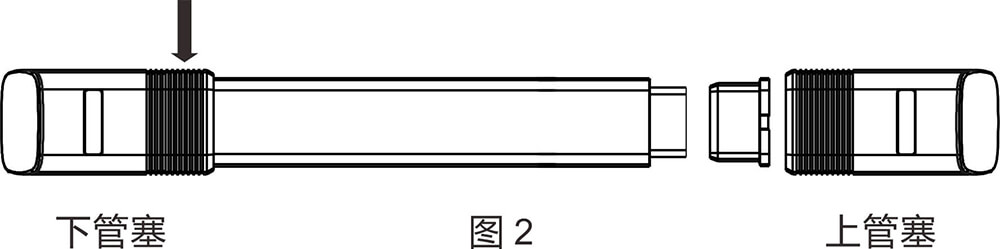

把無線光柵主、從機上管塞和防水膠塞取下，然后再把主、從機電路板拉出，將電源撥碼開關（power）撥到on，即打開電源。

2、無線光柵與LoRa報警主機對碼說明：

取出無線光柵的主機電路板，長按無線光柵的“LoRa通訊模塊對碼按鍵”3秒以上，LoRa通訊模塊的“綠色指示燈”閃爍，則代表無線光柵進入對碼狀態；此時只需要LoRa報警主機進入學習狀態，即可與無線光柵進行對碼。

3、安裝說明：

用∮6鉆頭在墻上鉆好安裝孔，釘進膠粒，然后將M4*25的自攻螺釘將上下安裝座固定，一對光柵的主機和從機高度要在同一水平面上（注：光柵的方向不能裝反，否則會存在進水的風險）。

4、安裝注意事項：

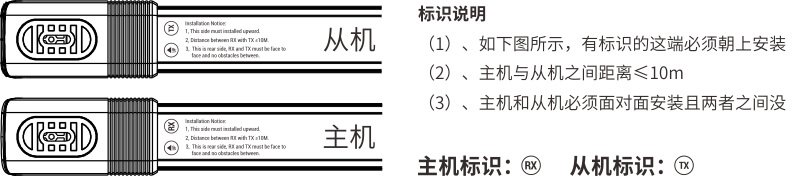

(1)、安裝方向請勿裝反，防止進水；（背面印有“TX”或“RX”的一端必須朝上安裝）

(2)、主機和從機必須面對面安裝且兩者之間沒有障礙物；

(3)、防止強光照射引起誤報，無線光柵主機請勿安裝在強光源或陽光直射的地方。安裝在燈光或陽光直射的地方，其光線直射產品內部光學裝置,可能會導致其損壞。

(4)、兩組或多組無線光柵安裝使用時，為了避免同頻紅外信號竄光干擾，請按照以下安裝方式進行安裝。

堆疊式安裝，最多裝兩組。如下圖A

平行式多組安裝（背靠背式安裝），避免竄光干擾。如下圖B

(5)、下方管塞的防水膠塞已用膠水密封，請勿撬動。

5、校準對光說明：

將主、從機都拔出下方管塞上蓋，聽到4次嘀聲，進入對光模式，調節PC管方向。若主、從機沒對準，主機蜂鳴器1秒鐘響一次，如果1分鐘后還沒對準，主機自動退出對光模式（裝上主機的下管塞上蓋，然后再拔出來，主機則再次進入對光模式），進入正常工作狀態（6秒發送1次報警信號），光柵從機則需要裝回下方管塞上蓋才會退出對光模式；若主、從機對準光之后，蜂鳴器不響。

6、對準光之后，擰緊無線光柵上、下方管塞的轉向鎖定螺絲，裝回下方管塞上蓋（無線光柵進入正常工作模式），觸發無線光柵報警，確保無線光柵能夠正常工作，安裝調試完成。

7、報警功能測試：遮擋無線光柵，蜂鳴器響，內置LoRa模塊發射報警無線碼，LoRa報警主機觸發報警；

8、防拆功能測試：移除無線光柵主機的下方管塞，蜂鳴器響，內置LoRa模塊發射報警無線碼，LoRa報警主機觸發報警；

常見故障分析及排除

1、無線光柵對不上光

A、確認主機和從機的電源開關已打開。

B、用萬用表測試主機和從機的電池電壓，確保在2.9V以上， 如果低于2.9V則需更換電池，電池型號：ER14505（容量型）鋰亞電池，必須兩顆電池同時換掉。

C、確認電路板在裝回PC管內時防拆功能沒有被屏蔽。

D、檢查線路板上安裝的透鏡支架是否有松動、損壞或透鏡掉落等現象。

E、確認電路板在裝回PC管內時沒有裝反。

F、確認主機和從機之間沒有遮擋物。

G、確認實際防范距離沒有超出產品的探測距離。

2、無線光柵遮擋沒反應

A、如果遮檔光柵時聽不到光柵的蜂鳴器響，請確認主機和從機是否在正常工作狀態，檢查電源開關是否撥到on。如果無線光柵處于沒對上光的狀態，無線光柵的蜂鳴器會1秒鐘響一次，則需重新校準對光。

B、遮擋無線光柵時能聽到光柵的蜂鳴器響，但報警主機接收不到信號，請確認無線光柵和報警主機之間有沒有超出無線接收距離，如果超出，請?jiān)跓o線光柵和報警主機中間加LoRa無線中繼器。
