非常感謝您選購此兩光束紅外對射（標準版）探測器，為了您的安全及產品操作的有效性，使用前請仔細讀說明書并妥善保管，以備查閱。

警告

為避免電擊的危險，切勿以濕手觸摸本產品的主體，如果本產品被淋濕，也不要觸摸。

切勿嘗試拆卸或修改本產品，這樣會增加本產品損壞的風險。

切勿將端口與超過技術規格參數的電壓或電流相連，這樣會增加損壞的風險。

注意

請避免水直接從支架流到或?yàn)⒌奖井a(chǎn)品上，那樣將增加損壞本產品的風險。

請對本產品定期進行清潔和檢查，以便安全操作；如檢測到任何故障，請聯系當?shù)毓皯?yīng)商對設備進行維修。

本產品不是防竊設備，我司對竊賊入侵造成的任何財產損失不承擔任何法律責任。

一、產品特性

紅外信號二次處理技術，可媲美AGC功能，確保功率余度90%以上，應對風，雨，雪，霧，潮，太陽直射等惡劣夭氣更加游刃有余。

報警觸發時間可調（40ms~700ms）可調，可根據不同環境和場景的需求調整報警觸發時間。

特定模式指示燈，提供簡單而精確的光學校正方法。

寬電壓設計，真正解決線路降壓問題，供電電壓值在DC9～30V/AC9～20V之間，便于集中供電。

多種應用C型繼電器輸出。

防拆開關，外殼移去時打開。

高度密封防水：IP65。

廣角光學校正范圍：水平180°(土90°)，垂直20°(土10°)。

數字濾波，環境自適應功能，誤報率降至最低。

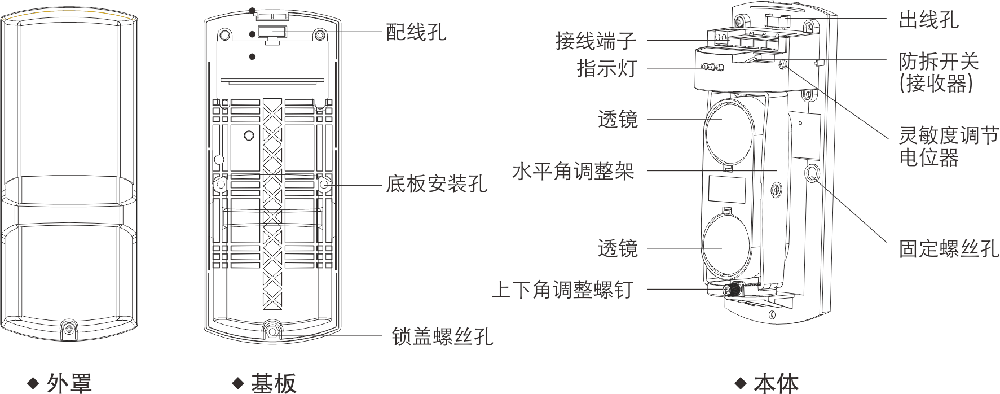

二、認識對射

無信號時，信號指示燈不亮；藍色(LEVEL)指示燈設置為熄滅、慢閃、快閃、常亮四種狀態，當接收器接收紅外信號從無到有，信號強度由弱變強，LEVEL藍色指示燈以這四種層次感的亮滅方式來表示紅外信號強度。

綠色(GOOD)指示燈設置為熄滅、慢閃、快閃、常亮四種狀態，當紅外信號達到一定強度，藍色(LEVEL)指示燈熄滅，綠色(GOOD)指示燈進入慢閃狀態，信號強度越強，綠色(GOOD)指示燈閃得越快，直至信號強度最佳，綠色(GOOD)指示燈常亮。

電源指示燈(POWER)：上電后，綠色指示燈點亮。(注:約30分鐘后，該燈熄滅，不影響發射器發射功能，重新上電后，該燈再次點亮。)

報警指示燈(ALARM)：報警時，紅色指示燈點亮；不報警時熄滅。(注：正常警戒時，約30分鐘后，信號指示燈熄滅,不影響接收器接收功能，報警后，該燈再次點亮。)

三、安裝注意事項

1、請避免在以下場合安裝本探測器，以保證產品性能

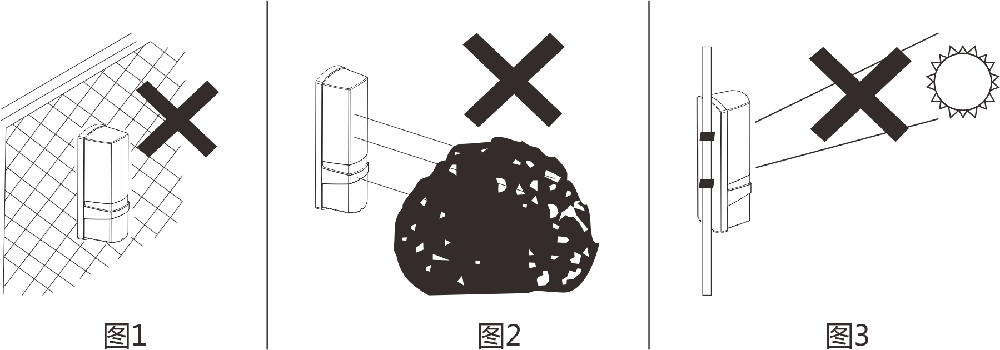

（1）安裝基礎不穩定，安裝表面不結實；如圖1

（2）安裝在能阻斷射束的地方，例如能被風移動的植物或晾曬的衣服附近；如圖2

（3）安裝在燈光或陽光直射的地方，需防止其光線直射產品內部光學裝置；如圖3

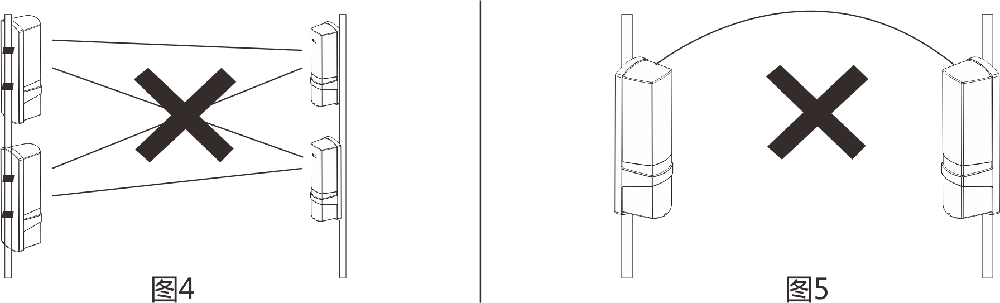

（4）需避免其它探測器的紅外射束進入接收器；如圖4

（5）需避免空中架線；如圖5

2、常規安裝

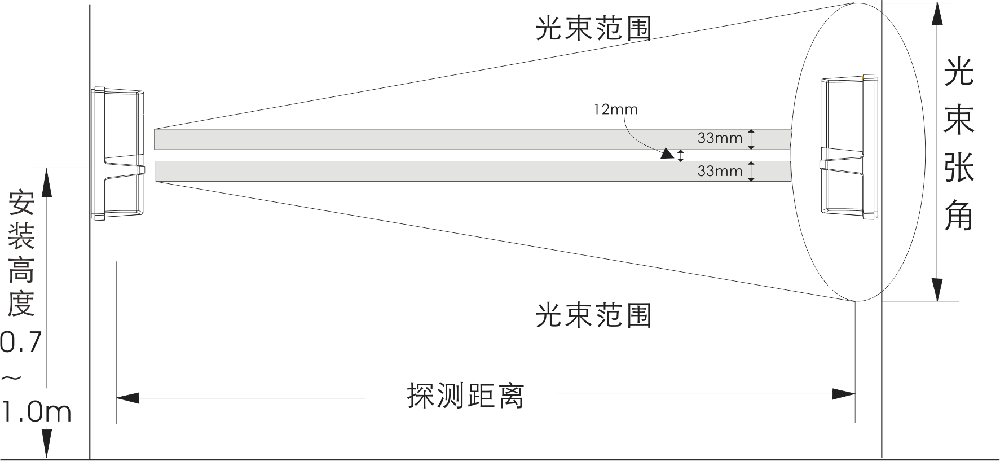

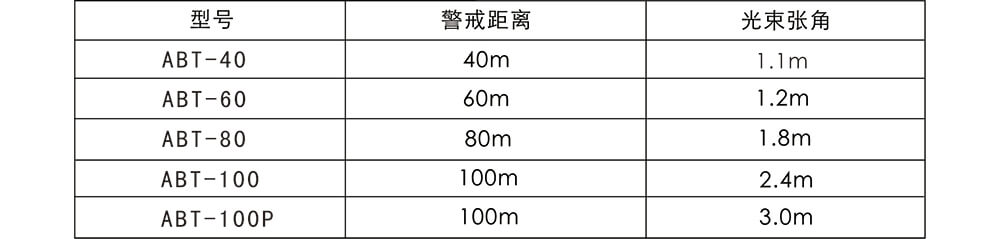

探測距離

安裝高度

校正角度

可在水平方向±90°垂直方向±10°進行光軸調整注意:欲獲得最佳探測性能，請避免在45“角探測。

四、安裝方法

墻體安裝方式

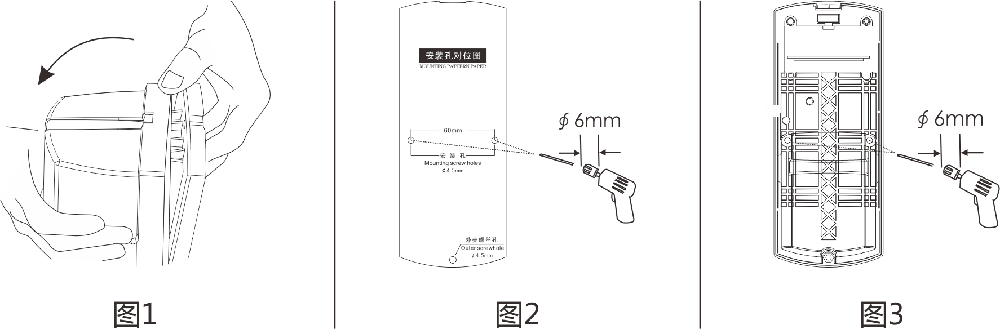

（1）松開鎖蓋螺絲并卸下前蓋；如圖1

（2）將附帶的安裝孔對位圖紙粘貼在目標墻上，按其孔位打2個安裝孔；如圖2

（3）將膨脹管砸入二個安裝孔內并安裝附帶螺絲使其固定；如圖3

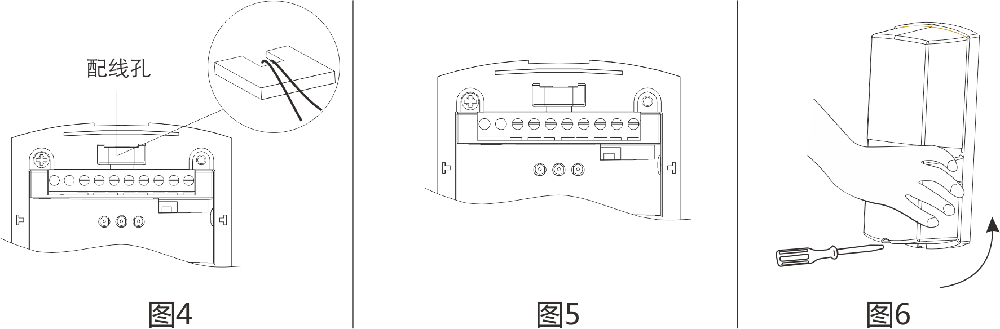

穿線:取出海棉塞，將預埋線從安裝孔內穿出，適當留取約1 0cm線長，以備接線，再把海綿塞塞入原位;如圖4

端口連接并射束校正;(詳情請參考“光軸較正”）; 如圖5

檢查操作，最后裝回前蓋并手寧緊鎖蓋螺絲; 如圖6

桿柱安裝方式

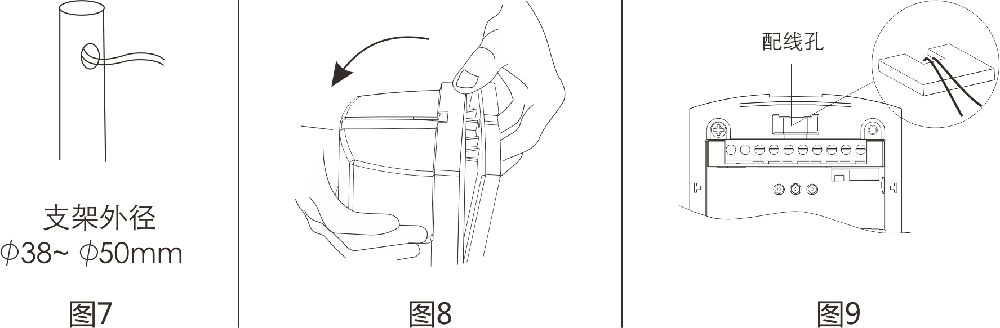

在支架上開好引線孔，并引出電纜線;如圖7

取下外罩;如圖8

穿線:取出海棉塞，將預埋線從安裝孔內穿出，適當留取約10cm線長，以備接線，再把海綿塞塞入原位;如圖9

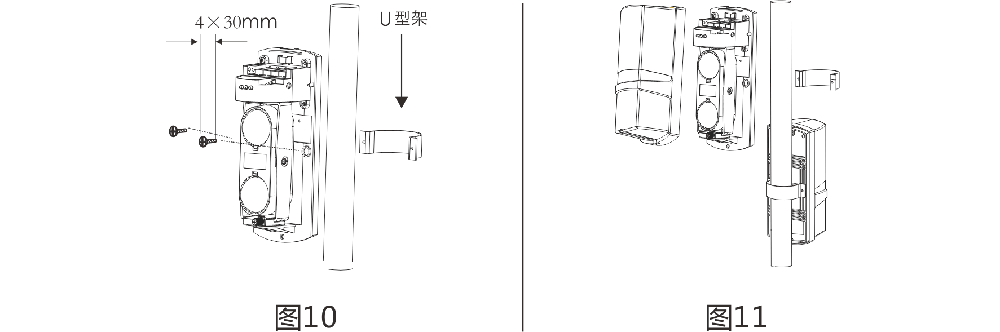

（4）將本體固定在支架上；如圖10

（5）背對背安裝示意圖；如圖11。結尾工作請參考墻體安裝第5，6步進行光軸較正

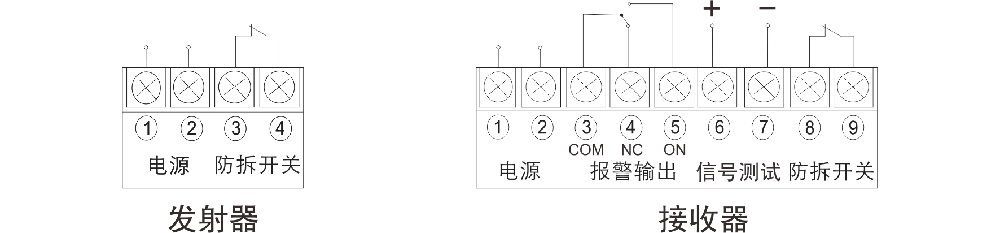

五、端口連接

警告！安裝時，請勿將超過規格參數的電壓或電流與端口相連，這樣會導致裝置損壞或失火!

發射器

電源輸入DC9～30V/AC9～20V;

防拆開關獨立于其他電路，當外殼移去時，打開。

接收器

電源輸入DC9～30V/AC9～20V;

常閉常開可選，繼電器接點1C 24V O.5Amax

信號測試用于測試光軸對準度，調試時該信號電壓不小于4.3V，第⑥為信號測試端口正極，第⑦為信號測試端口負極

防拆開關獨立于其他電路，當外殼移去時，打開。

六、接線示例

接線示例

一組安裝:平行連接供電電源(如下圖)

接線示例二，2組平行串接安裝：發射器與接收器電源并接在一起，使用開關電源供電，報警輸出端使用常閉（NC、COM）且串接在一起，如下圖：

注意

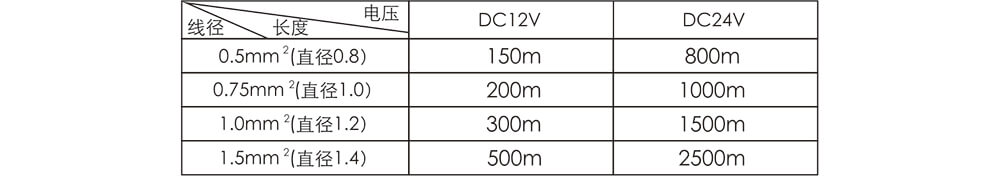

1、供電電源與探測器之間的接線距離不應超過下表所示的長度；

2、當連接多個探測器時，所需線長為所列長度除以相應臺數；

3、切勿將端口連接超過技術參數的電壓相連,這樣會燒壞設備并可能引起火災

七、光學軸校正

調整發射器和接收器的上下角度調整螺釘及水平調整架，此時受光器的信號強度LEVEL指示燈，由慢閃變?yōu)榭扉W狀態，此時表明光軸對準精度越高，直至燈為常亮狀態。

繼續調整，LEVEL指示燈熄

繼續調整，LEVEL指示燈熄滅，綠色（GOOD）指示燈從慢閃變?yōu)榭扉W，直至綠燈為常亮狀態，即為信號強度最佳；

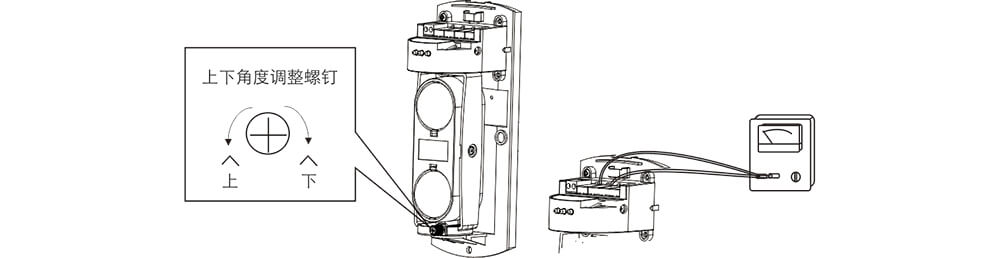

調整光軸的最佳方法——量度測試孔的輸出電壓

1.將測試筆插入測試孔位(注意“十”“一”)。

2.先調水平尾度，直至測試孔電壓輸出最大，然后作垂直調整，方法與水平角度相同。

3.如果電壓低于4.3V，則投光器及受光器需要再作調整。

八、射束切斷時間調節

此功能允許您將裝置的靈敏度調節至與現場環境相適應。根據探測器探測到物體的速度來調節射束切斷時間。對于鳥雀或報紙等可能偶然切斷紅外射束的情況，可以設置較長的切斷時間,調節完遮斷時間后,請驗證。

靈敏度調電位器通過調節遮光時間來設定靈敏度等級:

順時針調節，遮斷時間減少，靈敏度增加;

逆時針調節，遮斷時間增加，靈敏度減少。

注意:獲得最佳探測性能，請避免在45度角探測。

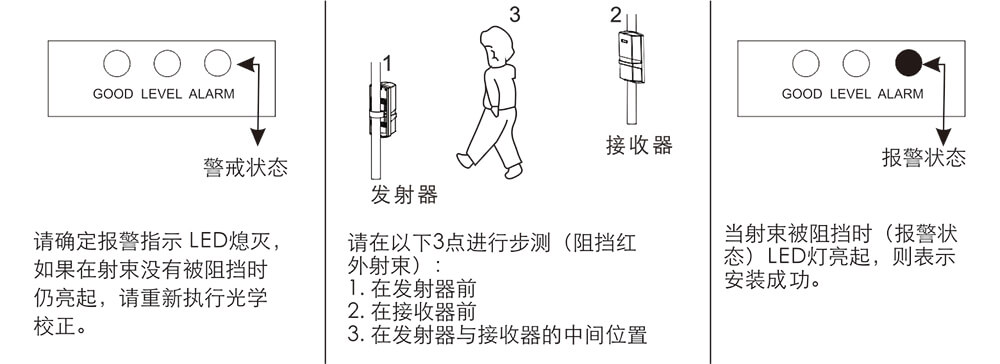

九、步測

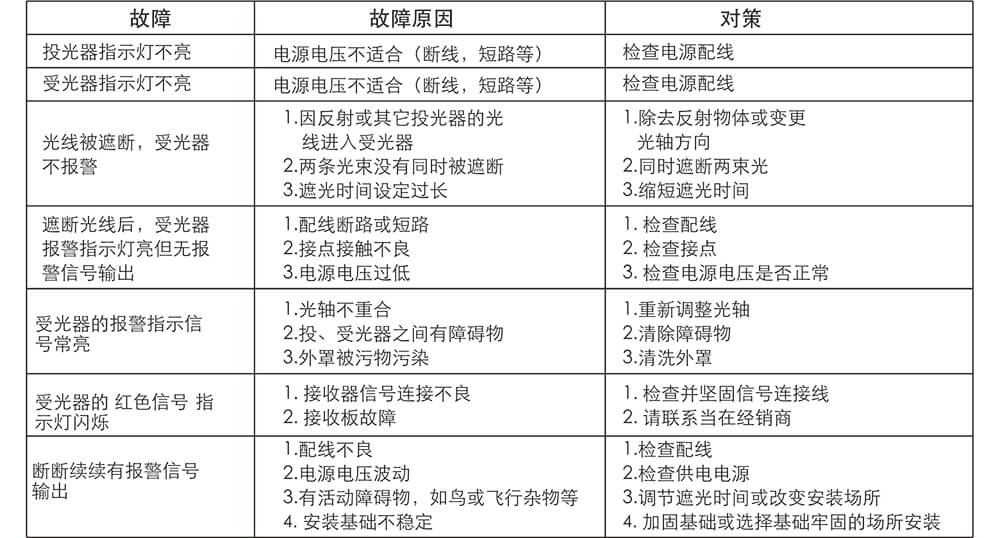

十、故障時的處理

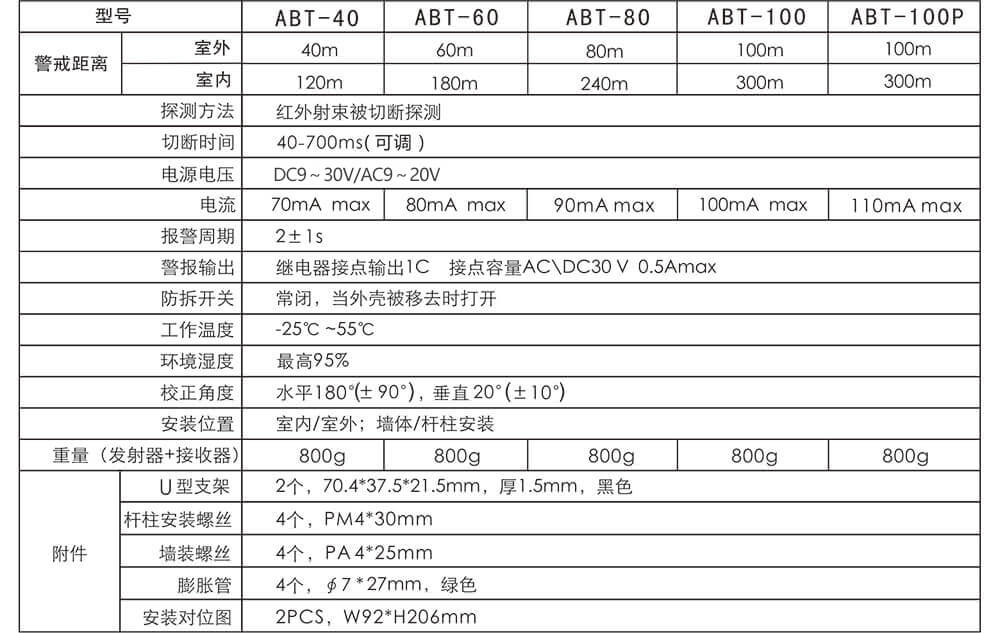

十一、規格參數

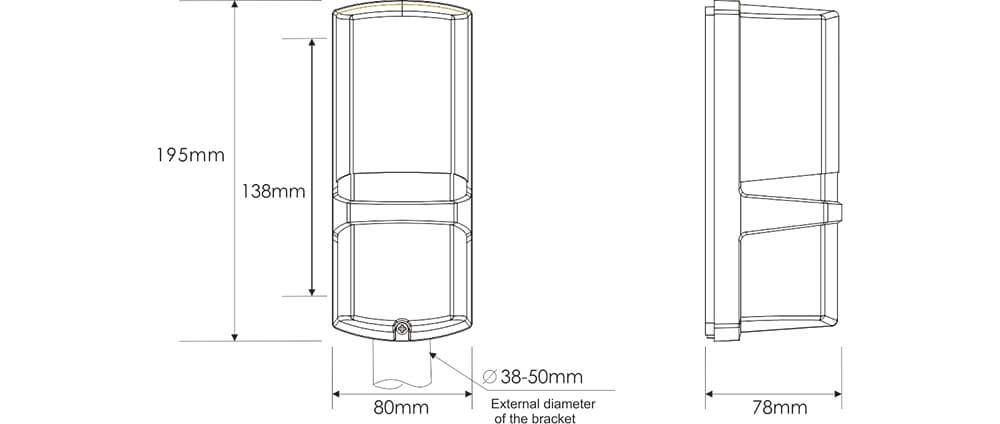

十二、外觀尺寸
