一、概述

紅外光柵，又叫電子光柵或紅外柵欄，是主動紅外探測器的一種。采用變頻互射技術，一旦有人員或物體擋住了光柵主機和光柵從機之間的紅外光束時（出廠默認為遮擋相鄰兩束及以上光束），立即輸出報警信號。

二、產品特性

封閉式外接線結構設計（已申請專利），創新性地吸取“瓶蓋”倒置設計靈感，在保留外接線的同時，將光柵的防水性能提升到了新的高度；

采用數字變頻技術與32位高速M(fèi)CU控制，整體穩定性更好，可靠性更高；

采用高檔鋁合金外殼，防拆、防剪、防移動功能設計；

支持異步、同步兩種工作模式(出廠默認為異步工作模式)；

采用變頻互射技術，兩段頻率可選(出廠默認為A頻工作模式)，徹底解決相鄰紅外光柵間相互干擾，避免了太陽光、手電筒、車燈的的直射問題。

支持雙束識別功能，能有效地防止小動物、飛鳥等引起誤報；

靈敏度高、防范警戒距離三檔可調；

抗干擾能力強：可在風、霜、雨、雪、霧、潮、太陽光斜照的室外惡劣環境下使用；

獨立防拆開關，設計更合理可靠，確保光柵不受拆卸破壞；

支持蜂鳴器校準提示；

已通過了3C、CE、RoHS認證；

三、技術參數

警戒距離：同步工作0-100米，異步工作10-80米

光束：2/4/6/8/10/12光束

電源電壓：DC 9~30V

消耗電流：50-120mA

環境溫度：-30~70℃

報警輸出：常開、常閉可選(出廠默認常閉)，接點容量30V 2A

探測方式：遮擋相鄰兩光束（可設置單光束報警）

報警持續時間：≥1S（可設置即時報警）

獨立防拆輸出：當外殼移開時，常閉輸出

反應時間： ≤40ms

光軸調整角度：水平180°、垂直不可調

其它附加功能：LED指示、蜂鳴提示

材質：鋁材、PC工程塑料

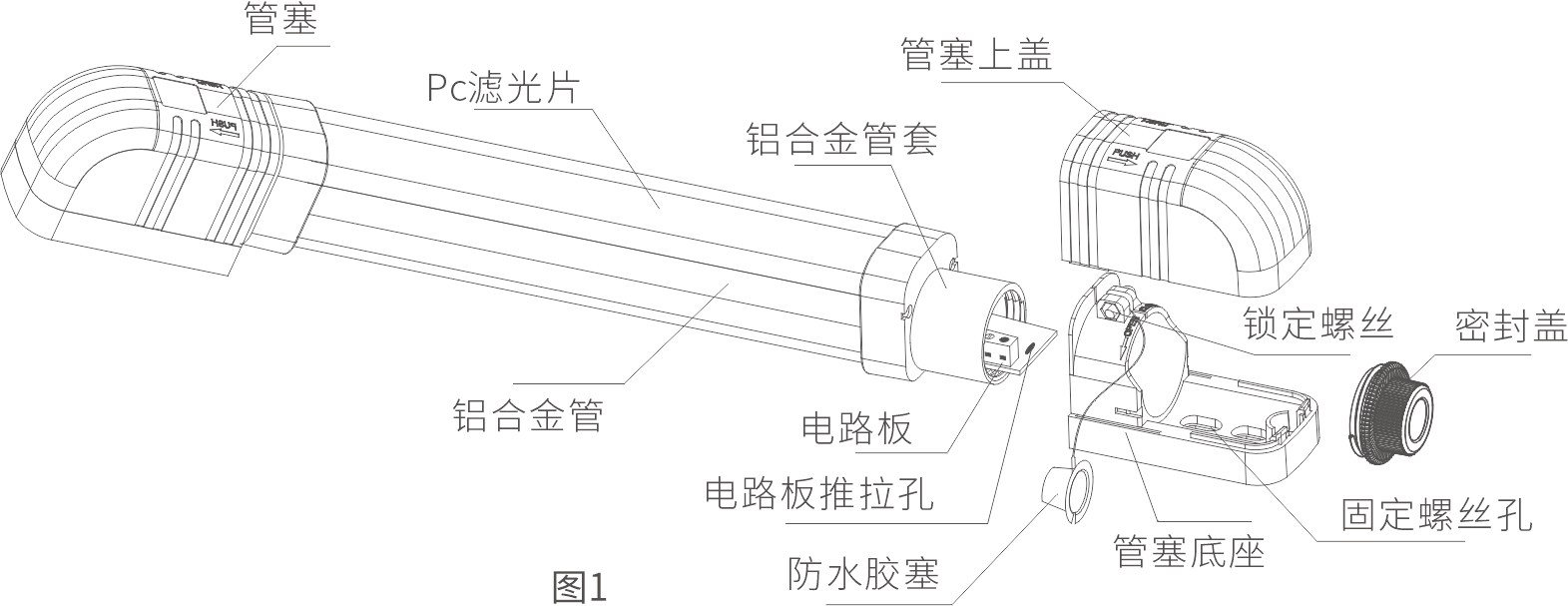

四、產品結構

五、安裝及使用說明

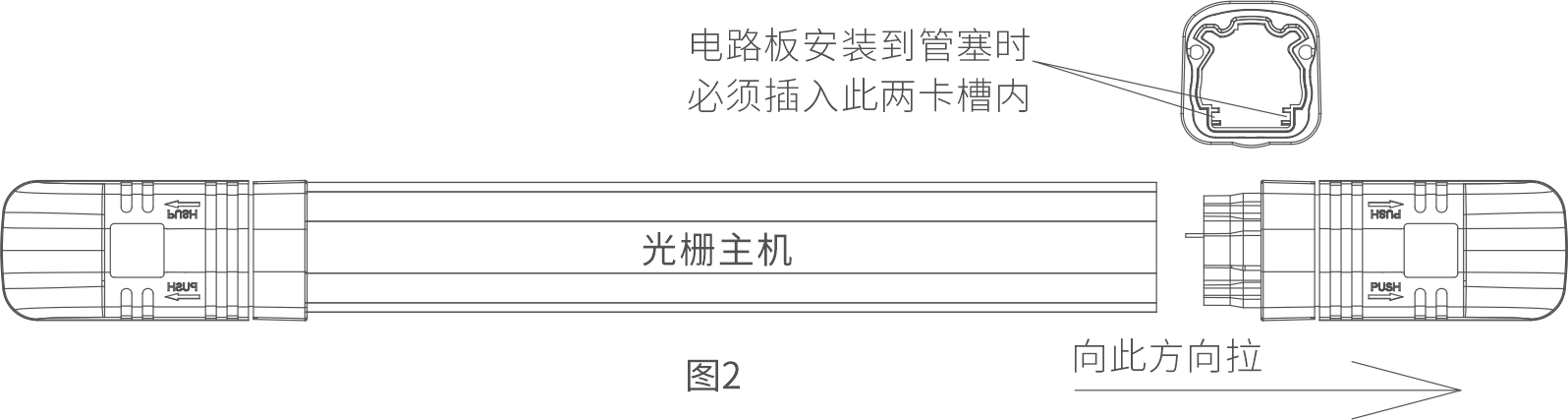

1、安裝前，如需對光柵的報警輸出狀態或報警模式等進行設置，請先確保光柵斷電，打開主機管塞（左右輕輕搖動管塞后更易打開），拉出主機主板，進行設置（請勿過份用力，以防電路板折斷)。完成后，再將主板推回鋁合金管中并將管套的卡槽插到管塞中(圖2)。

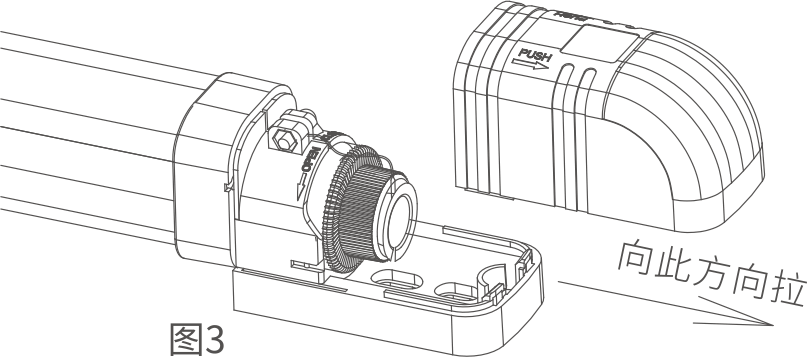

2、用手抓住管塞上蓋向后拉打開上蓋(圖3)。

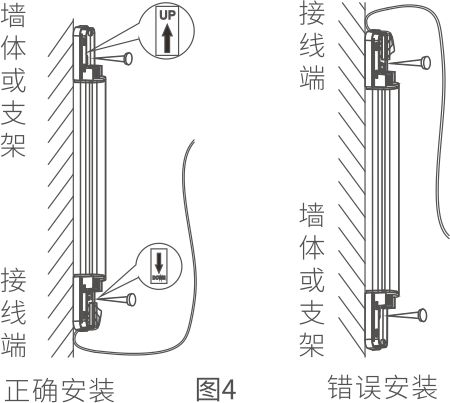

3、用∮6鉆頭在墻上鉆好安裝孔，打入膨脹膠塞，然后用M4*25的自攻螺釘將上下底座固定(圖4)。

注意:

1）、每對光柵主機和從機的高度必須在同一水平面上，且垂直于地面;

2）、光柵接線端必須朝下，否則會產生漏水現象；

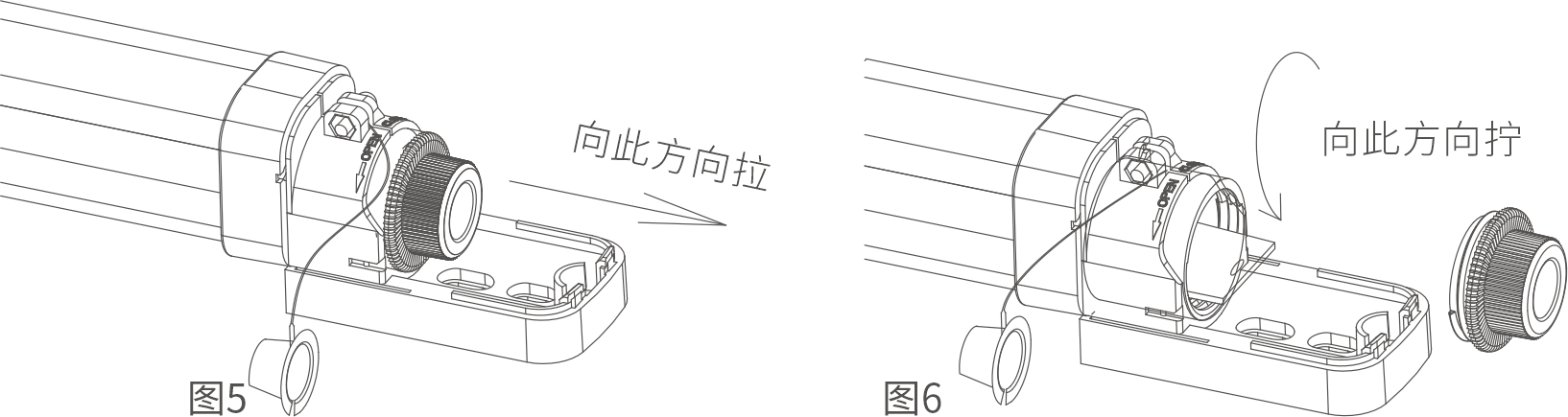

4、抓住防水膠塞向外拉，打開防水膠塞(圖5)；

5、逆時針旋轉擰開密封蓋(圖6)；

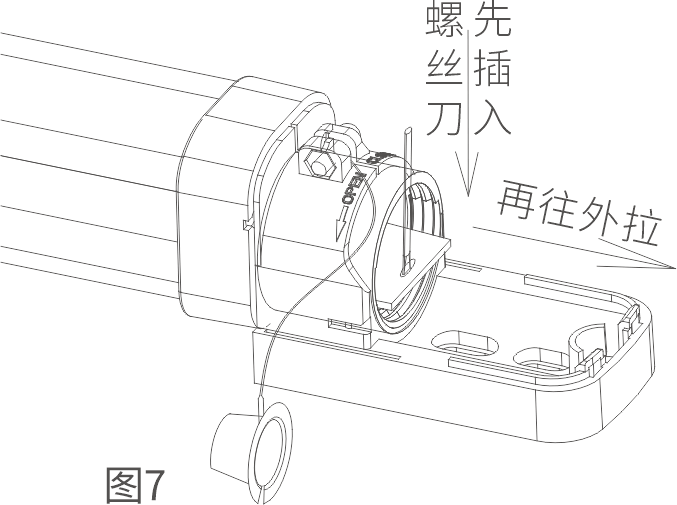

6、用螺絲刀等工具插入電路板的推拉孔，輕輕往外拉出電路板，即可對光柵進行功能設置(圖7)；

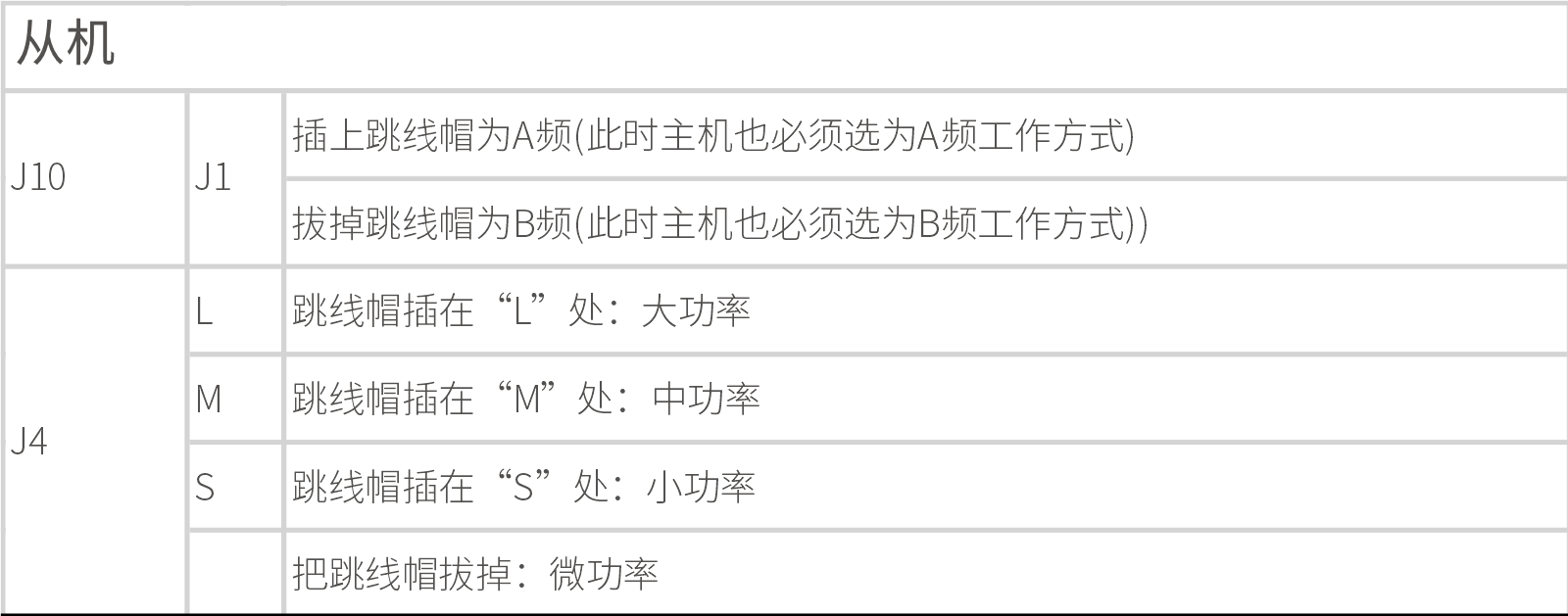

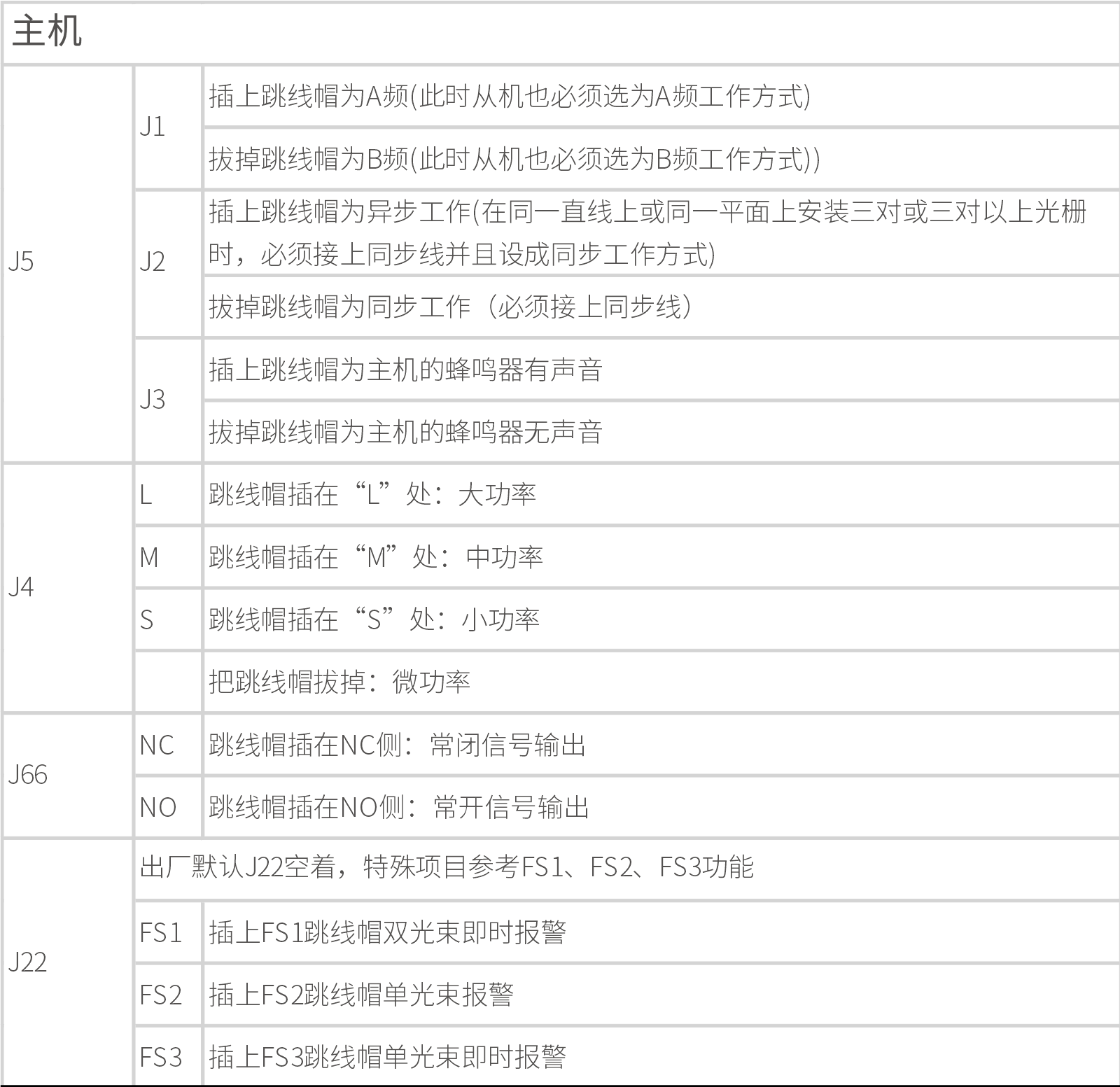

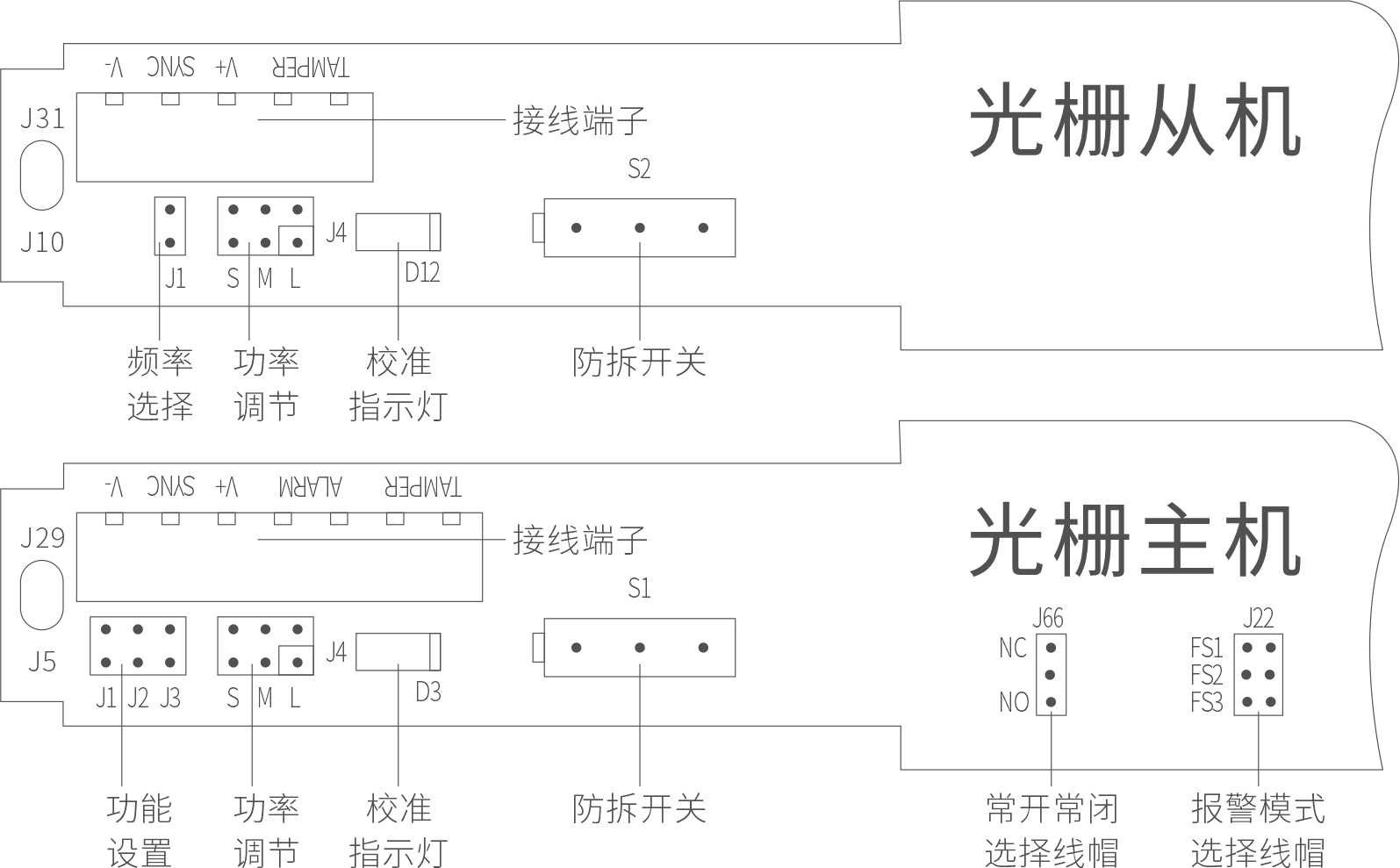

7、功能設置

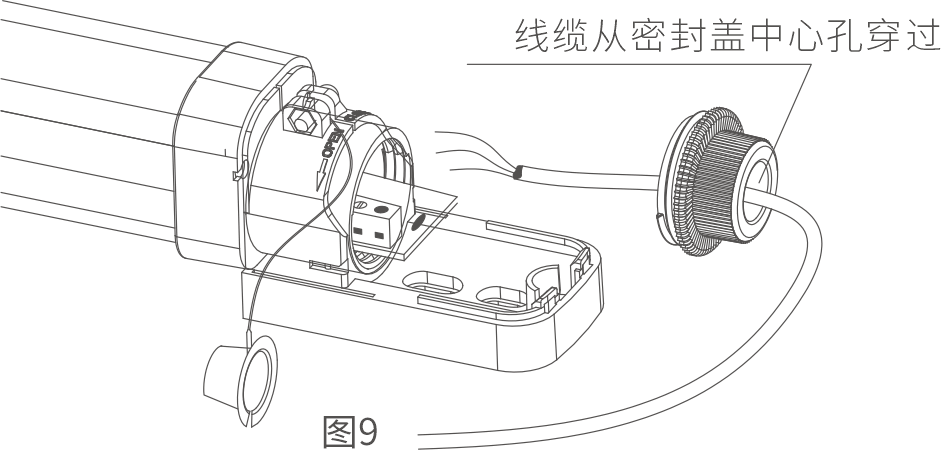

8、穿線方式

9、接線方法

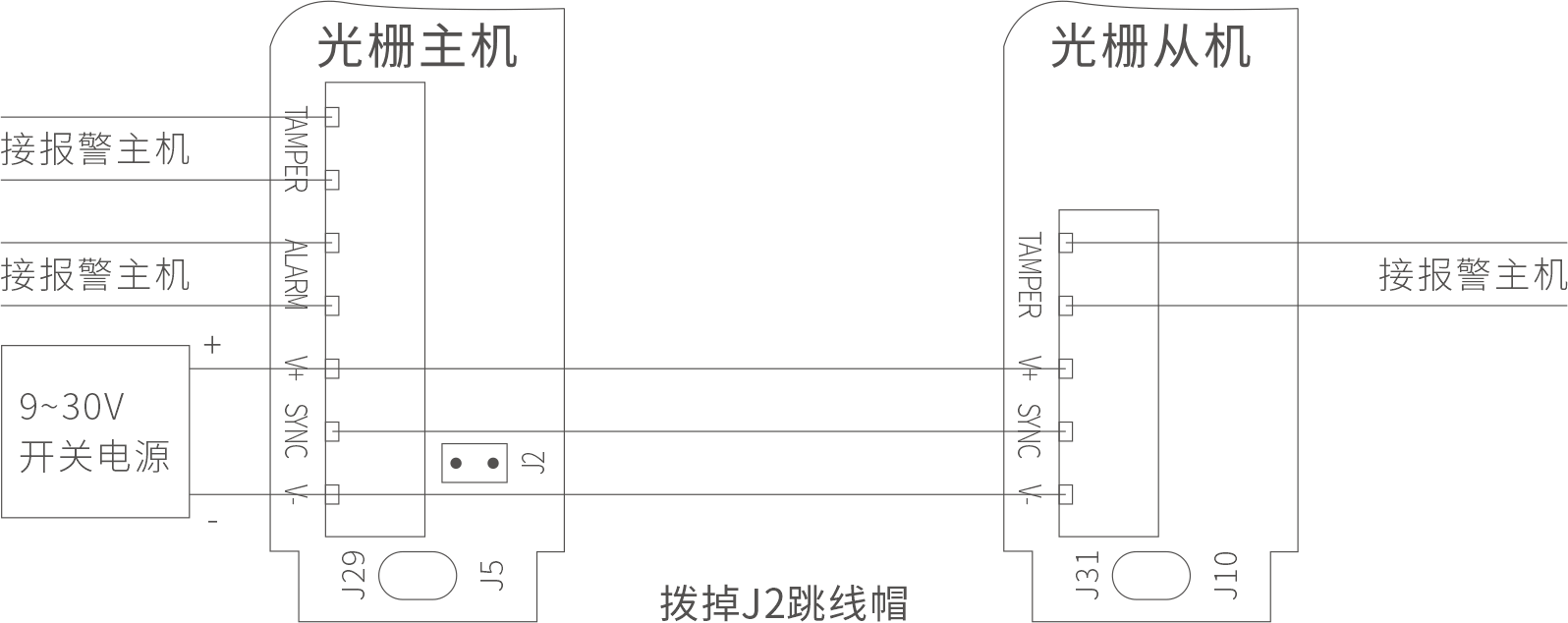

單電源供電，同步工作方式接線示意圖

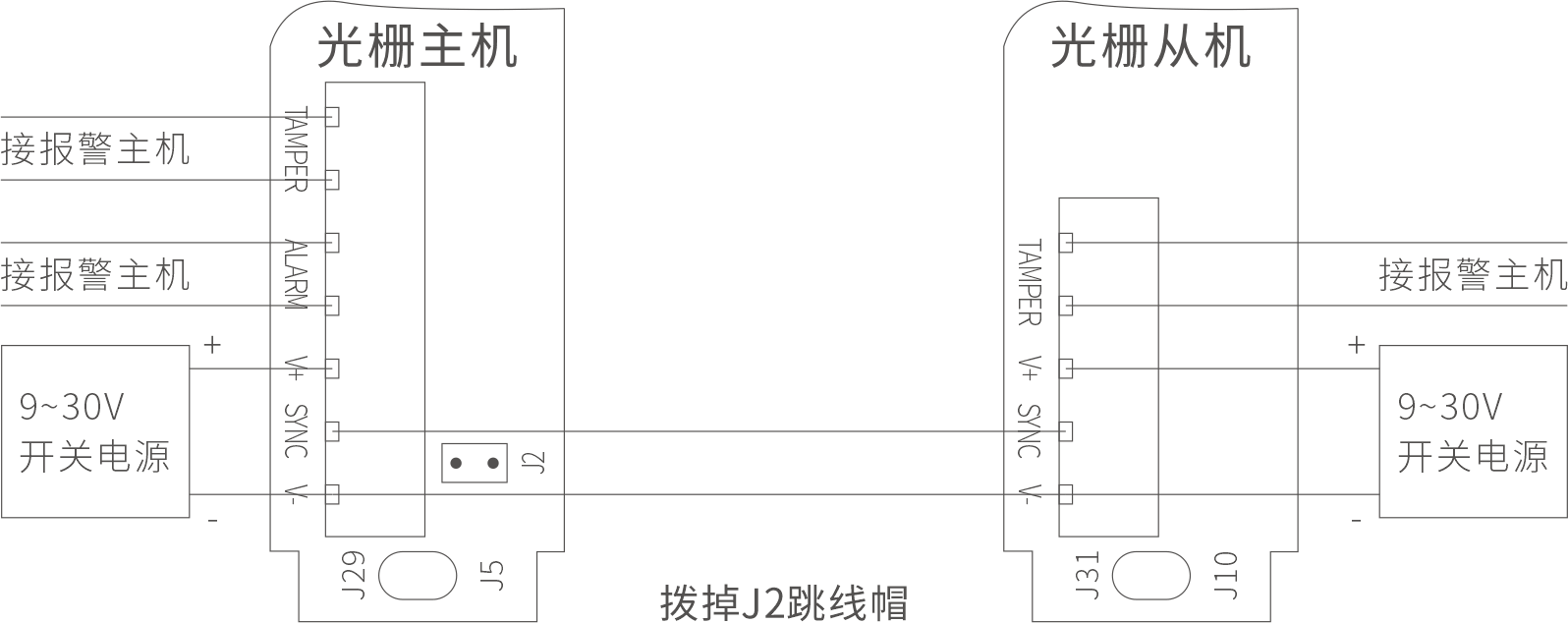

雙電源供電，同步工作方式接線示意圖

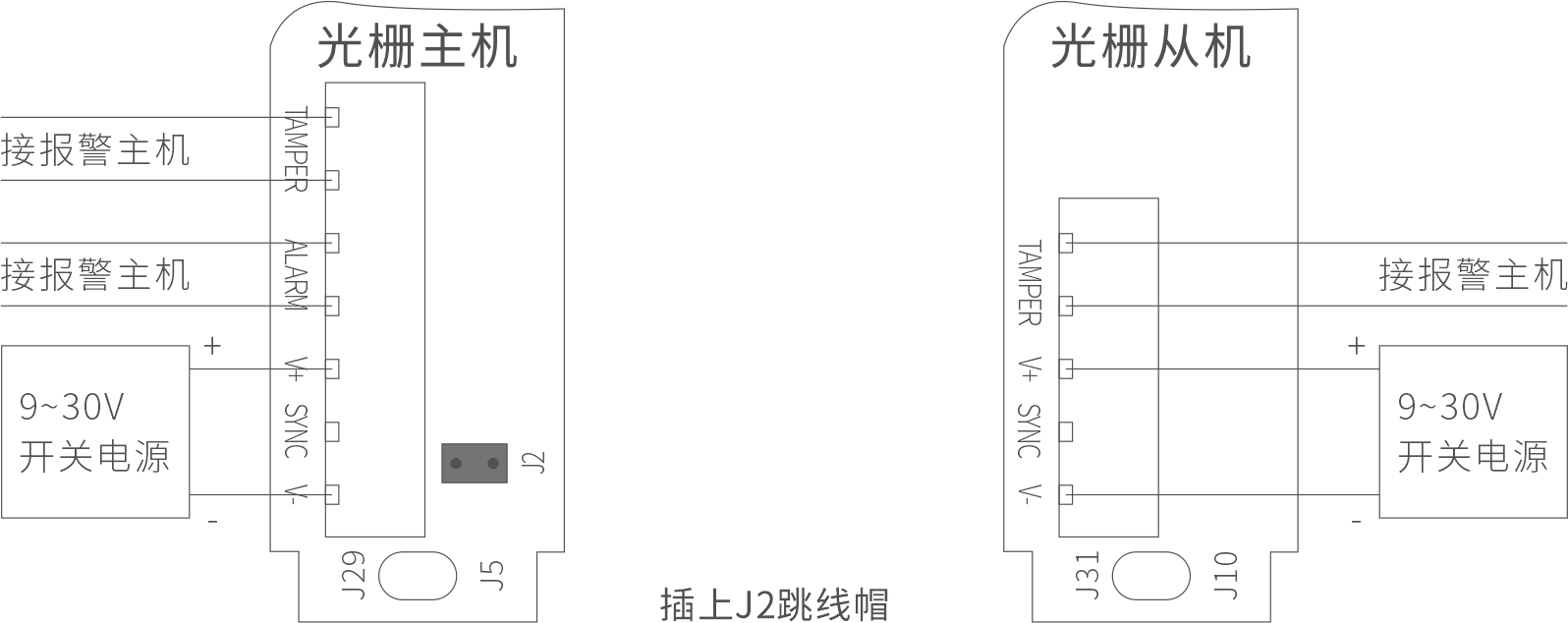

雙電源供電，異步工作方式接線示意圖

注意

1).同步工作模式時，主機和從機必須接上同步線，且主機和從機必須共地；

2).異步工作棋式時，主機和從機之間的同步線可以不接、主機和從機也可以不共地(為保證光柵工作更穩定，建議接上同步線)；

3).在同一直線或同一平面上安裝兩對光柵使用時，可以采用異步工作，但需要把其中一對設為A頻，另一對設為B頻。

4).在同一直線(圖13)或者同一平面(圖14)安裝了三對或三對以上光柵使用時，必須接上同步線并設置成同步工作方式；

3對或3對以上光柵安裝在同一條直線 上，必須接上同步線

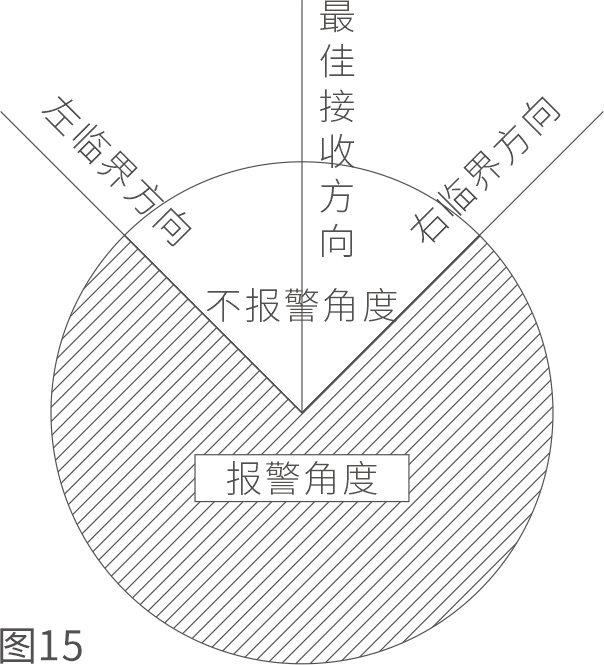

10、目測調整紅外光柵將主機和從機對準，通電，左右緩慢的旋轉光柵主機，當校準指示燈全部熄滅且光柵主機的蜂鳴器不響，說明光柵已對準(圖15)；

11,擰緊紅外光柵上/下管塞的轉向鎖定螺絲，擰緊密封蓋，再用硅膠防水塞把線套住，緊緊的塞入密封蓋，最后蓋上管塞上蓋；

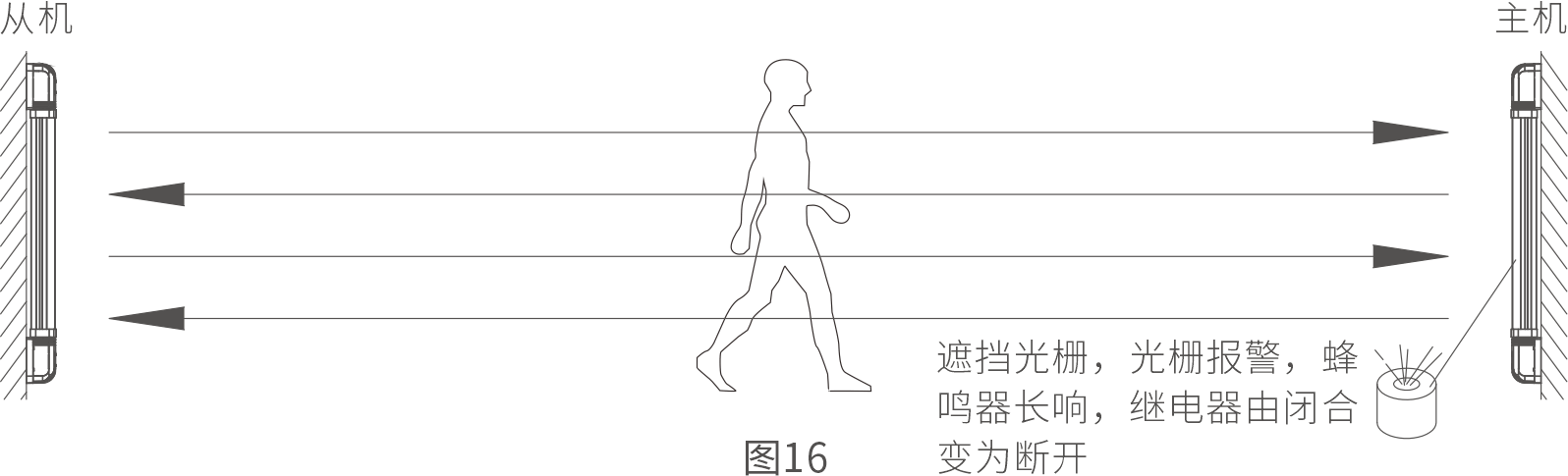

12、檢查紅外光柵功能是否正常，遮擋紅外光柵，紅外光柵的主機蜂鳴器響，校準指示燈亮，繼電器由閉合變?yōu)閿嚅_(圖16)；

六、常見故障分析及排除

1、主機與從機校準LED常亮且蜂鳴器常響(處于報警狀態)

A、檢查主機和從機工作頻率是否一致

B、檢查主機與從機之間的距離是否超出光柵的最大防范距離，或功率設置過低

C、檢查主機與從機之間是否有遮擋物

D、重新插拔功率調節跳針

E、主板上透鏡支架是否松動或損壞

2、主機校準LED閃亮、從機校準LED不亮且主機蜂鳴器斷斷續續短響(處于預警狀態)

A、檢查從機電源是否正常

B、可用手逐一遮擋從機的接收器，當蜂鳴器常響時則可判斷其相鄰的光束接收不正常或用手機攝像頭觀察從機是否有某些光束不發光

3、從機校準LED常亮、主機校準LED閃亮且主機蜂鳴器斷斷續續短響(處于預警狀態)

A、檢查主機的電源是否正常

B、可用手逐一遮擋主機的接收器，當蜂鳴器常響時則可判斷其相鄰的光束接收不正?；蛴檬謾C(jī)攝像頭觀看主機是否有某些光束不發光

4、遮擋光柵時，光柵靈敏度低或很難觸發報警

A、檢查是否已遮擋相鄰兩光束

B、紅外信號經墻體、地面或其它物體反射后重新照射到對應的光柵上，導致很難觸發報警

C、建議把發射功率減小(主機和從機發射功率大小必須調節一致)

5、報警輸出信號不正常

A、檢查光柵主機蜂鳴器是否是常響，若是常響，則按故障1方法排查，若不是，且只有遮擋時才常響，說明光柵能正常接收，則按以下步驟檢查

B、用萬能表的通斷檔測試光柵主機繼電器輸出端，在遮擋時和不遮檔時是否有動作切換，如無切換則是繼電器的輸出有問題，否則則進行下一步檢查

C、檢查光柵信號輸出口ALARM與報警主機之間線路是否連接正確，是否有斷路或短路現象

D、報警信號線與報警主機的末端電阻是否連接正確

E、光柵與報警主機之間的距離過長線阻過大，請改用阻值合適的末端電阻。
