營區是部隊日常工作、生活、訓練等不可缺少的場所，是部隊后勤保障的重要組成部分，它的安全防范工作非常重要，一旦有人非法入侵，容易引發安全事故，給營區的安全運行造成不良影響。守護好營區的安全，首先要防止非法入侵，牢牢把握住營區“第一道防線”——外圍周界，運用現代化技術手段，通過布設智能報警系統實現對營區周界的保護。

以艾禮安為某部隊營區提供的方案為例，客戶要求在項目周界安裝一套技術先進、安全性更高的防范系統，能夠與營區內其他智能化系統兼容，助力打造“智慧營區”。

方案需求

該項目周界長3公里，需要劃分多個防區進行防范，且要求周界報警系統整體穩定、安全，兼容性強，滿足營區智能化升級的需求。

設計思路

艾禮安充分考慮該周界安全防范的實際需求，按照“數字化、智能化、融合化”的建設思路以及高可靠性、先進性及適用性的原則進行設計。振動光纖系統具備以下功能：

當入侵者翻越或破壞柵欄時，直接或間接造成光纖振動感應，從而改變光纖內的物理光波信號，系統接收到異常信號后，經光纖感應采集器分析處理后，由報警主機輸出報警及聯動信號，并在接警管理平臺上以電子地圖或者視頻聯動形式顯示報警區域。

方案目標

系統建成后，將達到如下效果：

1）所設計的振動光纖報警系統應能夠滿足當前安防系統的要求；

2）振動光纖報警系統功能完善，具備更好的抗誤報性能；

3）系統安裝運行后應便于日常的管理和維護；

方案設計

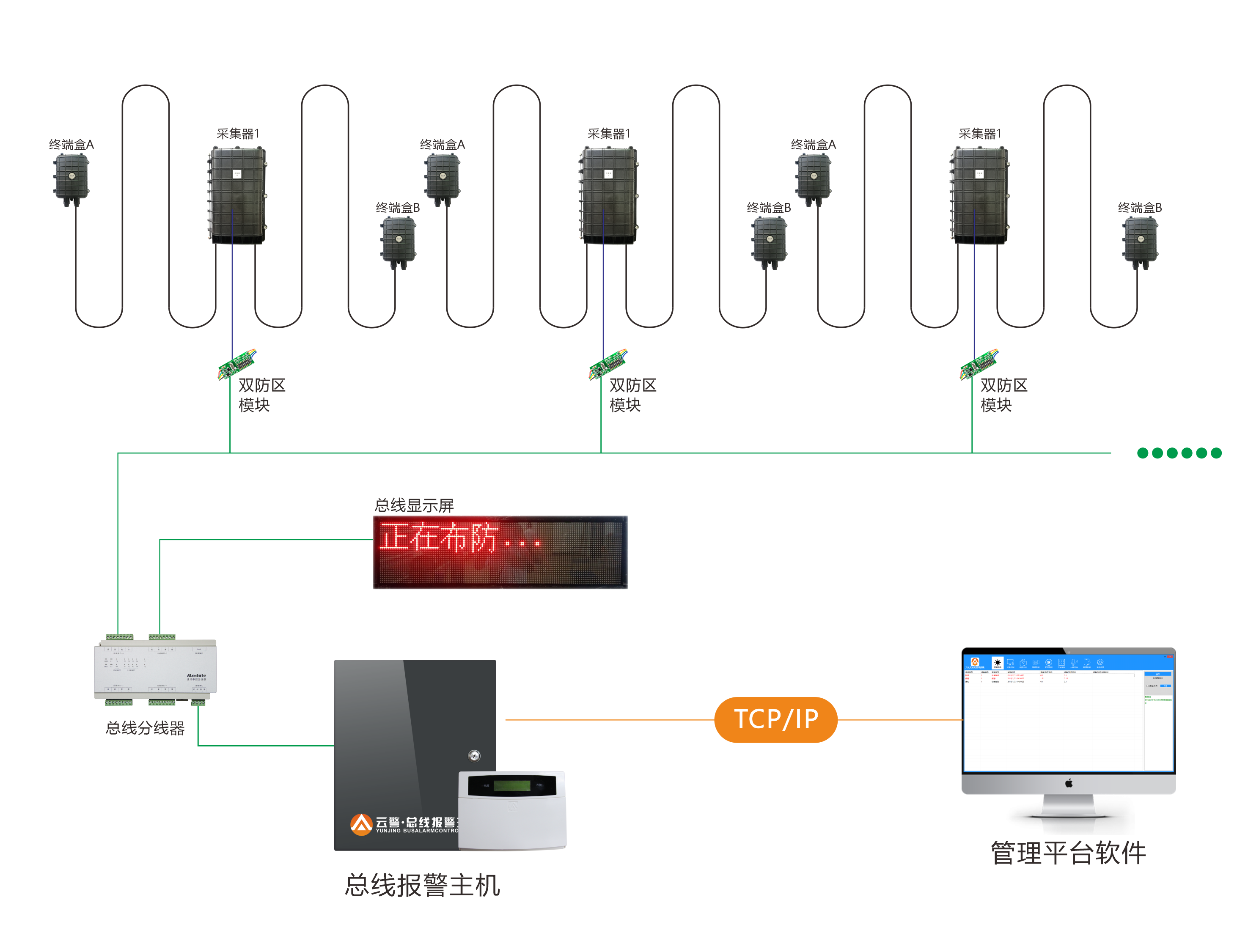

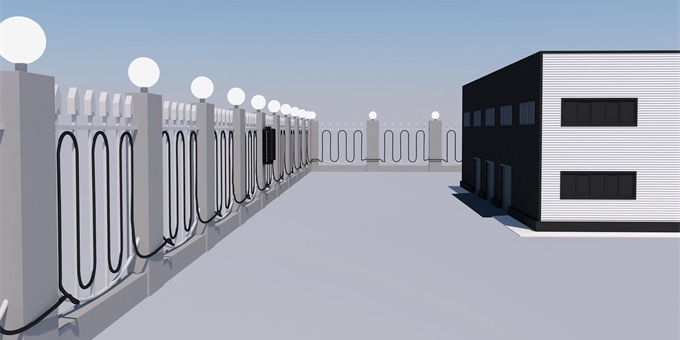

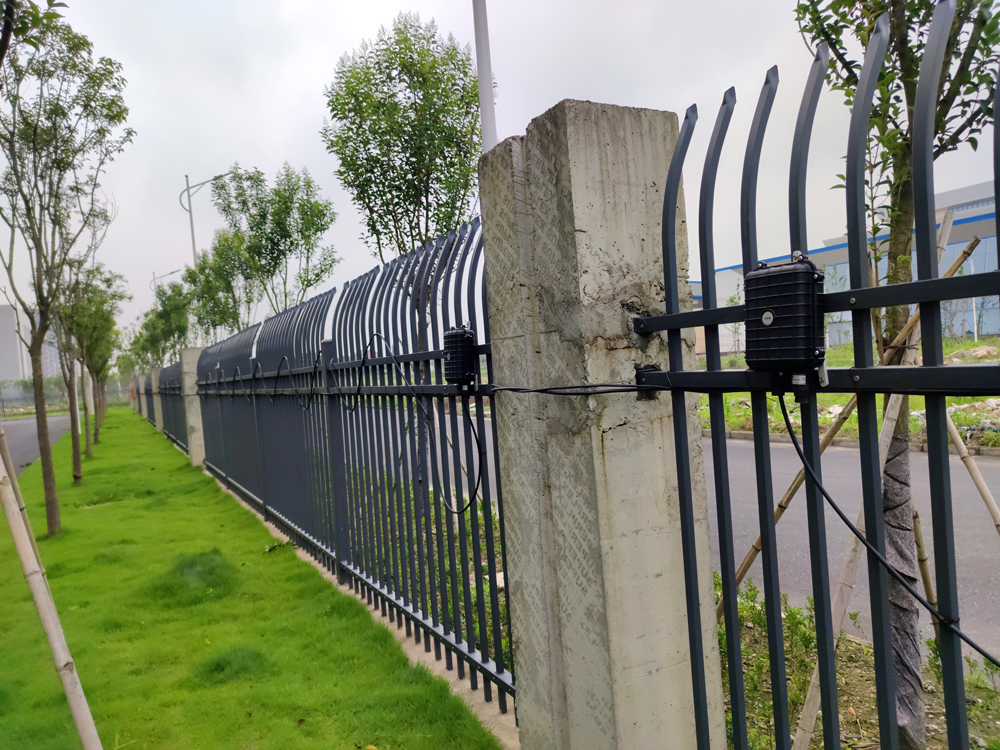

根據該項目周界長度，將其劃分為多個防區進行防范，采用掛網的方式安裝了多臺雙防區振動光纖采集器，控制部分采用艾禮安總線報警主機，軟件采用了艾禮安綜合報警管理平臺。

1、探測部分：振動光纖系統

本方案中采用光纜作為前端信號的探測單元，利用雙防區采集器采集振動傳感光纜經過外力振動后產生的光信號，并對該信號進行分析處理。

由于光纜具有耐高溫、抗腐蝕、防雷擊、使用壽命長、不受電磁場影響等特性，能夠大大提高報警系統的穩定性，安全性、可靠性。

2、中心控制部分：總線報警主機

根據設計要求，為了較好地實現以上功能，中心報警主機選擇艾禮安總線報警主機，穩定可靠、智能高效、設計簡單、施工便利。

3、中心報警軟件：艾禮安綜合報警管理平臺

綜合報警管理平臺是營區周界防范報警系統的重要組成部分，整個系統通過軟件來進行各種信息的處理和管理操作。

4、傳輸部分

營區屬于涉密單位，對系統安全性要求更高，艾禮安在設計方案時，采用了傳統的485總線通訊方式。

5、供電及電源部分

采用DC12V獨立供電。

6、報警通知

1）前端發出報警信號通過報警主機上傳營區智能管理中心，中心通過LCD鍵盤識別報警區域位置；

2）管理中心發出警燈提示；

3）管理中心進行報警狀態、報警時間的記錄；

4）警情處理完畢后，管理中心可控制前端設備狀態的恢復。

方案優勢

遠距離防范，環境適應性更好

系統以光纜為感應單元，能夠?qū)崿F(xiàn)長距離、大范圍周界探測。

采用輕鎧單模多芯光纜作為無源探測器，有效避免了雷電干擾，環境適應性更好。

實時監測，穩定安全

系統能夠?qū)崟r監測周界安全，出現停電或電路遭到破壞時，后備電源可支持系統繼續工作；如后備電源斷電，中心立即收到設備離線信息。

智能聯動，高效運行

系統報警可以聯動現場視頻監控、電子地圖、聲光警號等，確保報警信息更準確、及時、穩定的傳輸，全天候守護周界安全。

平臺管理，功能豐富

通過平臺能夠?qū)崿F(xiàn)布撤防、報警等狀態顯示；能夠添加防區地圖、修改防區名稱等；記錄報警事件及時間、設備故障報警與恢復等信息；能進行歷史記錄的分類檢索、調閱、打印等操作。
