一、產品簡介

脈沖電子圍欄是電子圍欄的其中一種，屬周界報警系統。脈沖電子圍欄以“阻擋為主，報警為輔”為設計理念，是目前最實用和先進的周界防范系統之一。脈沖電子圍欄具有強大的阻擋作用和威懾作用，可以有效的把入侵者阻擋在周界外，把犯罪制止在發生之前，讓入侵者知難而退。當入侵者強行入侵時，報警系統會發出警報，同時通知值班人員。

二、功能特點

1、全新結構設計，高低壓分開走線，自帶接口防護罩。

2、采用多核32位MCU電路結構，工作更穩定。

3、全新定制3.6英寸LCD中文顯示屏，主機面板自帶6個按鍵操作，操作更方便。

4、支持TCP/IP通訊，兼容10M/100M網絡，支持跨網段應用

5、支持通過網絡接口實現上報2個中心。（網絡型）

6、支持PC端配置工具遠程升級、編程參數 。（網絡型）

7、一種機型，可以變化出全系列機型（四六線，單雙防區）。單防區時，A/B防區可任選一邊。

8、設備采用高電壓、低能量的設計思路，對人體不會構成生命危害。

9、支持兩組報警輸出，開關量輸出和DC12V輸出接口?？稍O(shè)置輸出狀態“取反”功能。

10、支持?jǐn)嚯妶?bào)警功能。

11、兩個防區彼此獨立設置狀態，互不影響。

12、支持輸出高壓模式，低壓模式，且電壓可調。

13、防區號設置范圍：0，1～255。0表示關閉當前防區。

14、報警類型：故障，短路，斷線，觸網，防剪，外箱開門，主機拆開，停電，電壓過高，電壓過低。

15、設備平均功耗極低?？蛇x配鋰電池，單組鋰電池正常工作下>4小時。

16、斷線續電功能： 實現斷線報警，且斷點兩端都會帶電。

17、支持多種遠程通信旁路設置：無旁路設置；旁路撤防命令；旁路布防命令；旁路布/撤防命令；旁路所有操作命令；關閉通信。

18、支持多種工作模式：狀態學習模式；正常工作模式；平時低壓，報警轉高壓模式；平時高壓，報警轉低壓模式；強制高壓模式；強制低壓模式；強制布防模式；智能打擊模式（智能打擊模式：輸出能量智能調節，平時發小能量探測，有入侵接觸才發大能量打擊，在功耗與輸出能量間找到平衡）；安全模式（安全模式：無高壓電擊輸出，不會產生高壓火花。但仍可以布防，斷線和防剪報警）。

19、高壓脈沖輸出頻率可調：2次/s，1次/s ，1次/2s。

20、報警時長：0～255s，無限，可調。

21、報警響應速度0～10級可調。

22、兩組開關量輸入可單獨設置：關閉、常開、常閉、消警，4種不同工作模式。

23、獨有的“外箱開門報警”，可設置10級靈敏或直接關閉。

24、外箱打開自動點亮LCD屏。

三、技術參數

脈沖主機參數

供電電源：DC12V 3A

備用電池：鋰電池DC12V

工作溫度：-30～55℃

工作濕度：≤95%RH

產品尺寸：290mm*230mm*82mm

脈沖輸出參數

輸出?壓峰值：3KV～12KV

輸出低壓峰值：0.5KV～2KV

單個脈沖輸出最?能量：≤5.0J

單個脈沖輸出最?電量：2.5mC

脈沖電流峰值：<10A

脈沖間隔時間：0.5s～2s可調

脈沖持續時間：≤0.1s

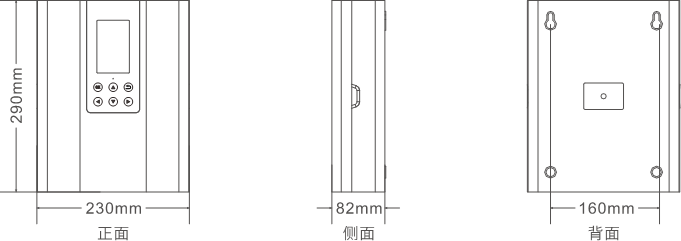

四、產品尺寸示意圖

五、產品接線說明

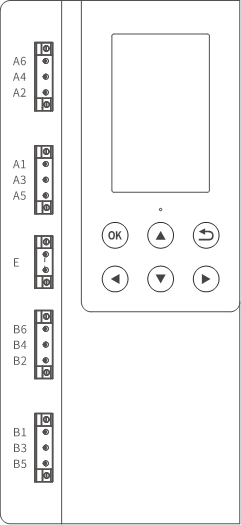

1、主機高壓接口說明

1)、高壓接地接口說明

為保證主機穩定工作，高壓地“E”必須正確接到大地。

主機高壓地“E”與避雷器接地體間，間距不小于10米。

2)、高壓輸出接口說明

3)、高壓接線接口說明

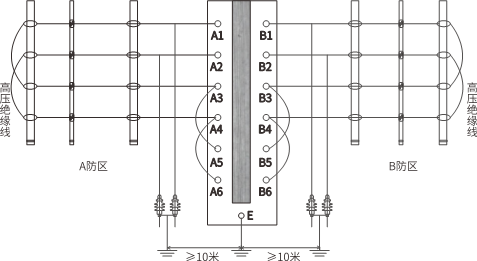

四線制圍欄安裝

A防區的圍欄線從上到下順序分別對應主機A1、A2、A3、A4端子 ；B防區的B1～B4同理。

注：A防區的A4、A6端子用線短接起來，A3、A5端子用線短接起來；B防區的B4、B6端子用線短接起來，B3、B5端子用線短接起來，即為4線制的圍欄接線。

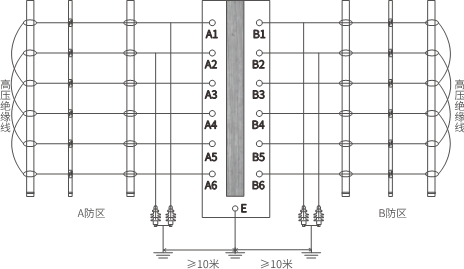

六線制圍欄安裝

A防區的圍欄線從上到下順序分別對應主機A1、A2、A3、A4、A5、A6 端子 ；B防區的B1～B6同理。

4)、高壓接線注意事項

主機實際使用單防區時，對不用的防區，編號可設置成“0”。

項目在使用“防剪”報警功能時，請使用“防剪終端器”代替上圖中防區末端的“高壓絕緣線”。（說明：防剪終端器兩端不區分正負）

主機“E接線”端的接地端?，前端?壓避雷器的接地端?，接地電阻要求≤10Ω，且接地間距應大于10米。

2、主機低壓接線端子說明

1)、485通信接口

A+、B- ：接485通信總線。

POWER Fault：斷電報警輸出接口。通電斷開,斷電閉合。

2)、A/B防區開關量輸入接口

A: 對應A防區開關量，可設成常開，常閉輸入。(默認關閉)

B: 對應B防區開關量，可設成常開，常閉輸入。(默認關閉)

3)、A/B防區報警輸出接口

兩路報警警號輸出，輸出電壓DC12V，總輸出電流1A。

兩路報警開關量輸出，常開、常閉可選，開關量接點容量為1A/125V AC 或 2A/30V DC。

4)、后備電池接口：DC12V鋰電池接口，后備電池接口采用帶保護板的12V鋰電池組做后備供電，接線時注意正負極性。

5)、電源輸入接口：主機上具有兩個不同12V的供電接口（兩者是并聯關系），選擇其中一種即可。

6)、網絡接口LAN：連接網絡與中心通信。

六、主機操作使用

1、主機LCD屏顯示說明

開機初始化時會先顯示主機顯示屏版本號“XX XX XX 0”兩秒，然后再顯示主機程序版本號“XX XX XX 1”兩秒。

工作時只顯示需要的圖標，其它圖標會被隱藏。

2、蜂鳴器提示說明

開機提示或輸入正確提示音：“嘀”一聲。

輸入錯誤提示音：“嘀嘀嘀”快速響3聲。

報警提示音：“嘀…”，每秒響1聲。

3、主機按鍵說明

4、主機操作說明

1)、“正常工作”時，按鍵的功能說明

確認：長按進入"設置"

返回：短按，"消警"。長按，軟"關機"

上：雙防區高壓布撤防操作

下：雙防區低壓布撤防操作

左+上：A防區高壓布撤防操作

左+下：A防區低壓布撤防操作

右+上：B防區高壓布撤防操作

右+下：B防區低壓布撤防操作

2)、“設置狀態”時，按鍵的功能說明

確認：短按，保存當前值，跳轉到下一設置項。

返回：短按，保存當前值，跳轉到上一設置項；長按，保存當前值，返回正常工作界面。

上：短按，保存當前參數 并切換A/B防區設置位

下：短按，保存當前參數 并切換A/B防區設置位

左：短按，減少當前設置值，長按，快速減少

右：短按，增加當前設置值，長按，快速增加

說明：進入“參數設置”界面時，會對主機作撤防處理。

3)“狀態學習”操作說明

關機狀態，同時按下“確認”+“下”不放，

再將主機“開機”，當蜂鳴器長響，再松開按鍵。

主機顯示屏進入10s倒計時，完成“狀態學習”后，

倒計時結束，主機自動進入“工作界面”。

說明：狀態學習”是主機學習當前圍欄狀態，以消除誤報。

4)、恢復出廠”操作說明

關機狀態，同時按下“確認”+“返回”不放，

再將主機“開機”，直到聽到蜂鳴器長響，再松開按鍵。

主機顯示屏進入10s倒計時，完成“恢復出廠”后，

倒計時結束，主機自動進入“工作界面”。

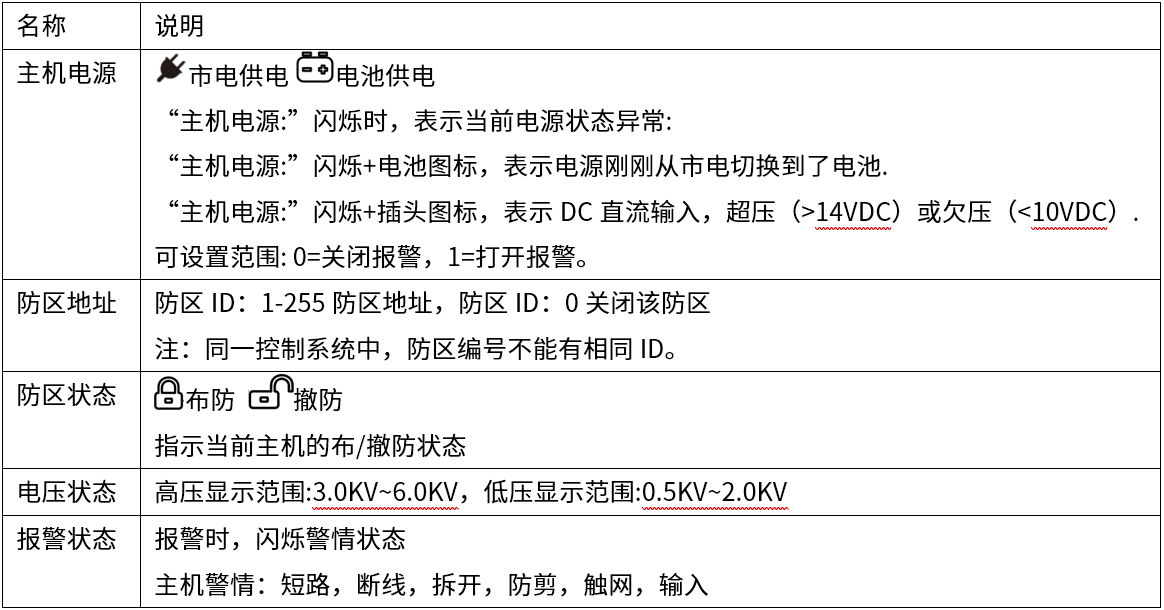

5)、主機面板圖標說明

設置內容說明：

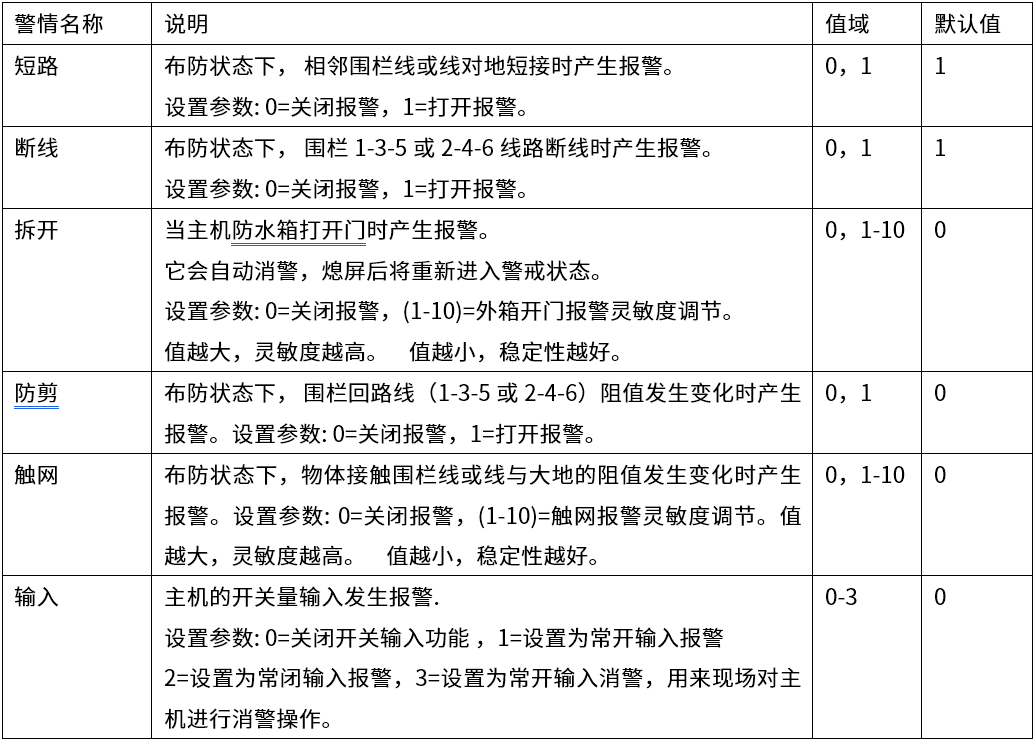

警情設置說明：

七、電子圍欄安裝方式

根據電子圍欄的安裝，一般分為獨立式，附屬式和墻頂式三種基本安裝形式。

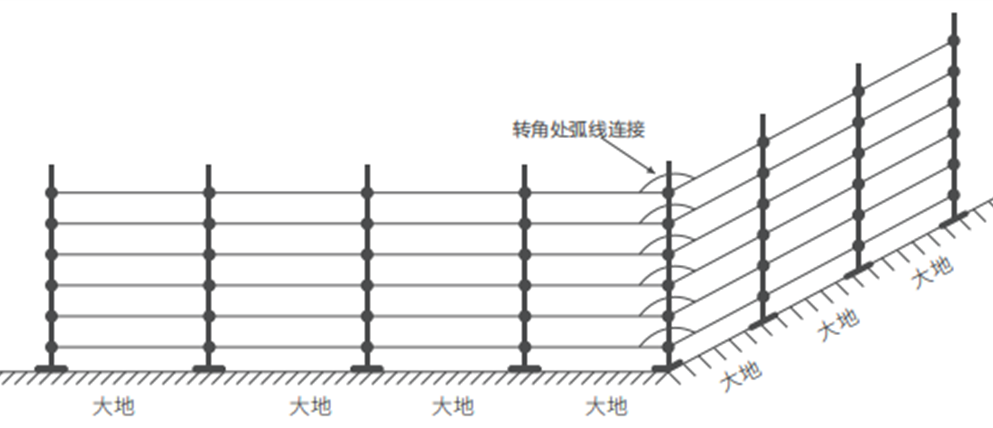

1)、獨立式電子圍欄（如下示意圖)、，直接架設在地面上。其高度約2米左右，一般安裝10到12根線纜。考慮到設備和人身安全，要求在獨立式電子圍欄的一側或兩側，安裝不低于1.2m的防護墻或圍墻。其間的距離應不小于1m。使獨立式電子圍欄正常工作部位處于一個通常難以接近的封閉區域內。

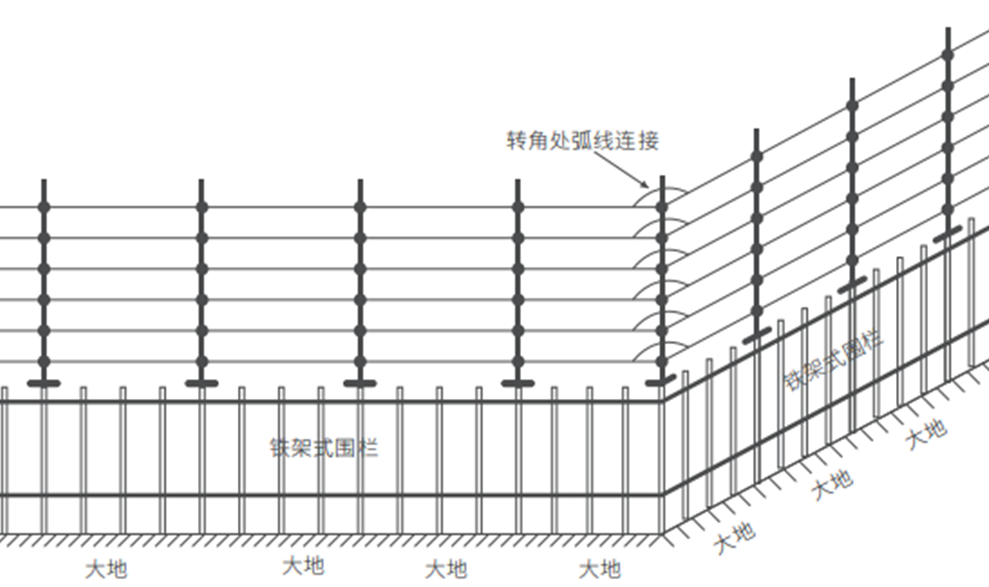

2)、附屬式電子圍欄主要用在有較高安全級要求而不占用外圍土地的場合。對現有圍墻有三點要求：一是圍墻應有足夠的牢度，能承受電子圍欄的張力和壓力。二是圍墻的高度應不低于2m。三是圍墻的網孔必須小于50mm，以免人手伸入，觸及附屬在墻內側的電子圍欄。

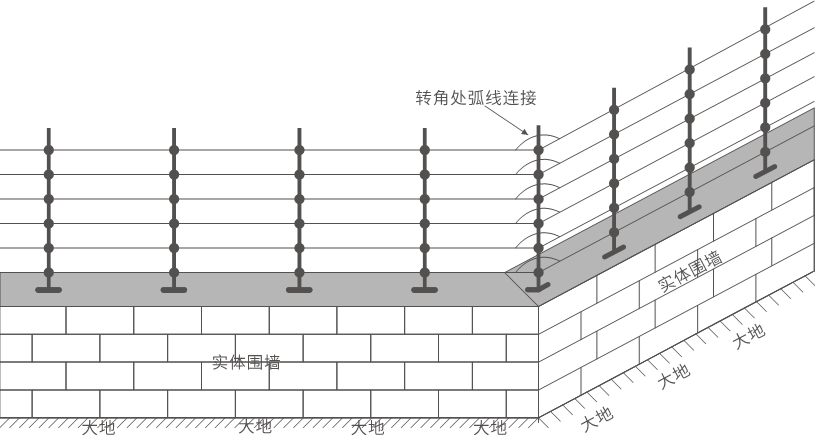

3)、墻頂式電子圍欄較為普及，架設在現有圍墻的頂部上方或側方?？梢源怪卑惭b或傾斜一定的角度安裝。電子圍欄的高度為0.8m左右。

八、脈沖主機調試與報警試驗

1、通電檢查

當系統全部安裝完成后，應進行一次全面檢查：

1)檢查各類桿是否裝牢，絕緣子的位置是否正確，導線架設是否正常；

2)接地電阻是否滿足，檢查電子圍欄的絕緣電阻是否滿足要求；

3)前端合金線與圍欄主機的之間高壓連接是否正確；

4)圍欄主機其它功能接口是否連接正確；

2、報警測試

測試前先確認測試項，短路、斷線、拆開、防剪、觸網、輸入的參數值是否正確。

3、消警操作

短按“返回”鍵，對當前報警做消警處理，可快速恢復到正常工作狀態。

4、短路報警測試

對圍欄的任意相鄰兩根合金線做相鄰短接，持續1-10秒（持續時間與主機設置的“報警速度”相對應)、后，主機輸出短路報警。

5、斷線報警測試

剪斷前端圍欄上任何一根合金線，持續1-10秒（持續時間與主機設置的“報警速度”相對應)、后，主機輸出斷線報警。

6、防剪報警測試（需接有“防剪終端器”)

主機在正常布防工作狀態下。對圍欄線做跨線短接（1-3-5或2-4-6)、，持續1-10秒（持續時間與主機設置的“報警速度”相對應)、后，主機輸出防剪報警。

7、觸網測試

主機在正常布防工作狀態下。用金屬線將圍欄上任何一根合金線，與大地相連或者與相鄰線打火。持續1-10秒（持續時間與主機設置的“報警速度”相對應)、后，主機輸出觸網報警。

8、拆開報警和輸入防區（需啟用“該功能”)、

拆開報警：主機開啟防拆選擇適當?shù)撵`敏度，防雨箱被打開后，主機輸出防拆報警。

輸入報警：設置1或2時，可接入防區常開或常閉防區進行防區輸入報警，主機輸出防區報警。設置3時，當主機發生報警時，需要現場安保人員進行手動消警。
