一、產品概述

JA—5198A（Lora）光電式火災煙霧探測器(以下簡稱Lora煙霧探測器)，是一款Lora無線遠距離通訊的煙霧探測器，能夠探測火災時產生的煙霧及一定濃度的粉塵顆粒，并及時發出報警信號。

Lora煙霧探測器是采用光電式感煙器件，阻燃工程材料外殼及優良的生產工藝加工生產而成，外形美觀，工作穩定?？蓮V泛用于住宅、休閑廳、咖啡廳、歌舞廳、店鋪、倉庫等需要進行火災安全報警監測的場所；Lora煙霧探測器使用DC3.6V鋰亞電池進行供電，耗電低，待機工作時間1年以上（由場所 和報警次數決定），同時具有環境自檢功能及電池欠壓提示功能。

二、產品參數

電源：DC3.6V 2200mA 14505M鋰亞電池

工作電壓：DC2.8~3.6V

工作電流：靜態≤20uA、報警≤150mA

報警提示：紅色LED、聲光報警

報警聲壓：85dB/m

煙霧靈敏度：二級

工作溫度：-10℃ ~50℃

工作濕度：≤95%RH

監測面積：20平方米

執行標準：GB20517  2006

電池壽命：1年

通訊方式：Lora

無線頻段：433~435MHz

通訊距離：≤1KM(空曠距離)

三、產品使用環境

1、適用場所

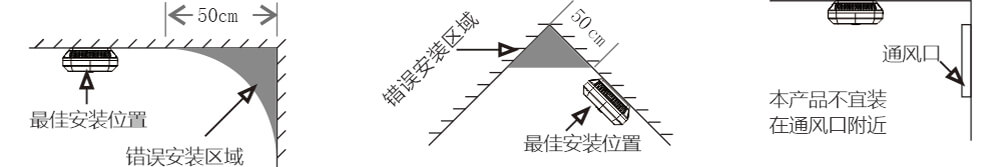

可廣泛用于住宅、店鋪、倉庫、賓館、公寓、廠房等場所。建議安裝在房頂中央，遠離死角區域。

2、不宜安裝的場所

A、塵埃、粉末和水蒸氣大量滯留的場所；

B、有可能產生腐蝕氣體的場所；

C、車庫、廚房等有煙停留的場所；

D、溫度過高、濕度過大的場所；

E、通風口（風速大于5米/秒的場所）；

四、產品拆裝示意圖

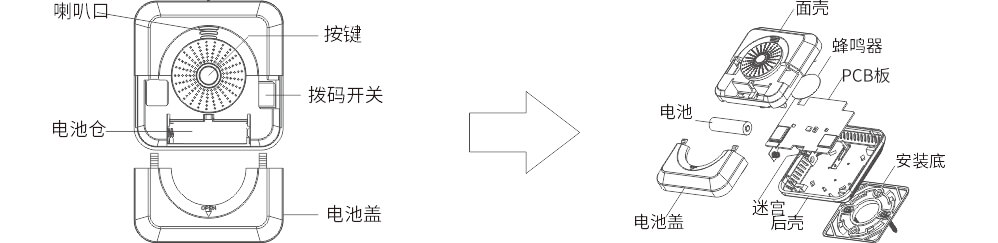

Lora煙霧探測器由多個部件組成，由電池蓋、電池倉、探測器主體及安裝底座等組成。如下圖所示：

五、產品安裝與使用

1、產品安裝說明：拿到產品時首先確認包裝完好，再打開包裝。

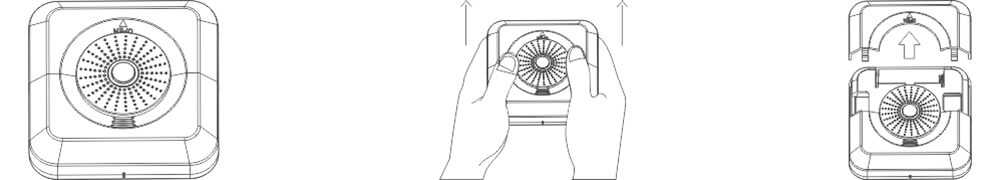

1.1、 打開電池倉，找到Lora煙霧探測器的打開方向，用雙手抓住探測器，用大拇指按住電池蓋，向前推。如下圖所示：

1.2、 安裝電池：打開電池蓋后，先安裝好電池 （注意電池正負不要裝反，如果安裝反了，探測器將不能正常工作）。

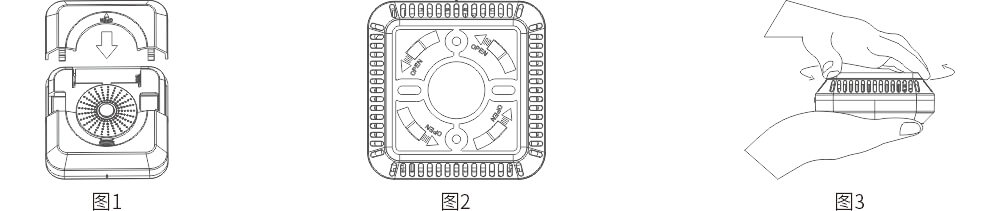

1.3、 探測器電池安裝完畢后，測試無任何問題，蓋上電池蓋。如下圖1所示：

1.4、 打開安裝底座：探測器底部為分離式安裝底座，抓住底座按標識逆時針旋轉打開。如上圖2、3所示；

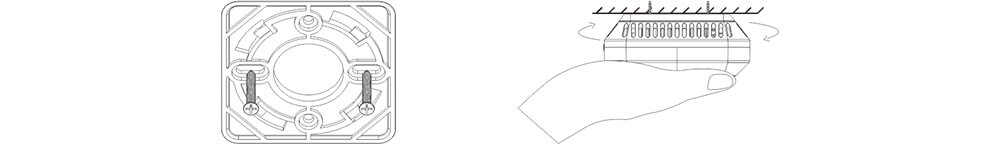

1.5、探測器安裝：將底座放到需要按鈕的位置對應底座安裝孔，畫上標記，再對應標記打兩個孔，將膠粒塞入剛打好的孔內，放上底座用螺絲釘將底座固定好，最后把探測器對應底座掛上即可。如下圖所示：

2、使用說明

2.1、撥碼開關說明

3位撥碼開關功能定義：撥碼1電源開關；撥碼2為煙霧探測開關；撥碼3 備用。正常使用時撥碼1、2都需要撥到ON位置。出廠所有開關均撥到數字端。

2.2、探測器對碼說明

a） 探測器上電后綠燈慢閃，5s后綠燈停止閃爍，表示進入正常工作狀態；

b） 探測器在正常工作狀態，5s內連續短按探測器的自檢按鈕3次（每按一次，探測器的蜂鳴器響三聲），探測器綠燈、藍燈交替閃爍，表示進入對碼狀態；

若探測器與Lora報警主機對碼成功，綠燈、藍燈立即停止閃爍，進入正常工作狀態。

若探測器與Lora報警主機對碼失敗，綠燈、藍燈30s后停止閃爍，進入正常工作狀態。

2.3、 指示燈狀態說明

a）待機狀態：紅色LED燈每45S閃爍一次。

b）電池低壓狀態：紅色LED燈每一分鐘快閃一次（同時蜂鳴器會響一聲）。

c）煙霧報警狀態：當煙霧濃度達到報警值時，紅色LED燈快速閃爍，如果煙霧一直未散去，紅色LED燈會一直快閃，直到有煙霧散去或按下自檢按鈕（消音）時才能恢復正常。

2.4、蜂鳴器說明

a) 自檢狀態：按鍵自檢時蜂鳴器鳴響三聲。

b) 電池低壓狀態：當電池低壓時，蜂鳴器每隔1分鐘響一聲提示電池低壓。

c) 煙霧報警狀態：當煙霧濃度達到報警值時，蜂鳴器從小到大漸變鳴響，如果煙霧一直未散去，蜂鳴器會一直長響，直到有煙霧散去或按下自檢按鈕（消音）時才能恢復正常。

2.5、報警測試

在探測器正常工作狀態下，按下探測器自檢按鈕，紅色LED指示燈閃爍三次，蜂鳴器鳴響三聲，同時綠色LED指示燈慢閃表示LoRa無線發送中；如按下自檢按鈕無任何狀態變化時，請注意檢查電池是否正常。

2.6、噴煙測試

在探測器正常工作狀態下，做連續噴煙測試，當探測器檢測到煙霧進入探測器時，LED指示燈閃爍間隔時間由長變短（此時蜂鳴器不響），當檢測到煙霧濃度達到報警值時，蜂鳴器鳴響，同時設備會通過LoRa無線方式把警情轉送到主機。

2.7、報警說明

當煙霧超過設定標準值時LED燈閃爍同時蜂鳴器鳴響。如果煙霧一直未散去，探測器會一直報警，直到有煙霧散去或有人按下自檢按鈕時才能恢復正常。

注：由于探測器報警后會耗費大量的電池電量，所以每次如果發生火災或有大量煙霧觸發探測器報警后建議更換探測器的電池，確保探測器能正常工作。

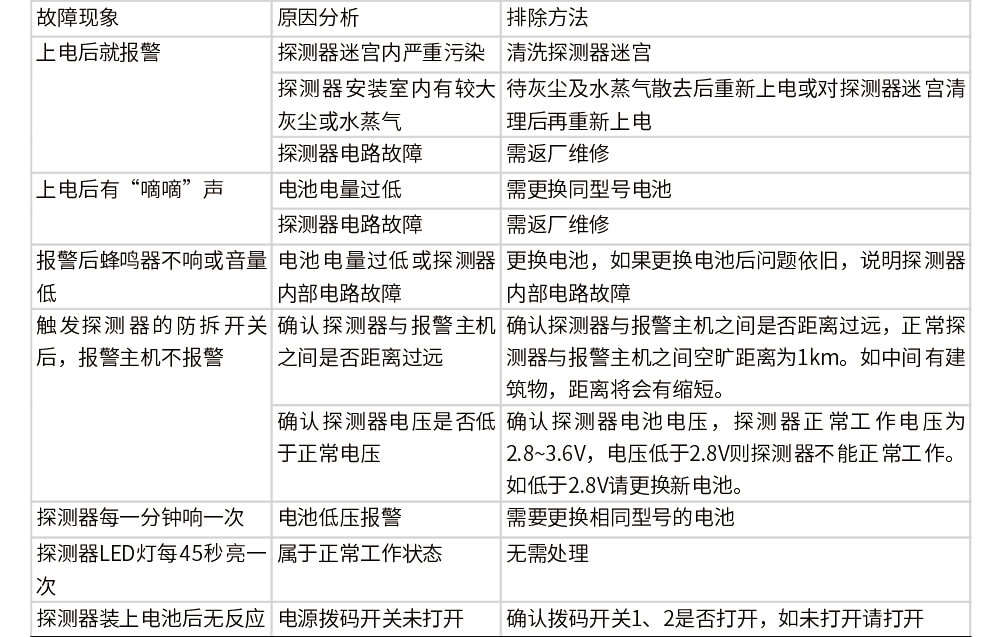

六、產品故障排除

七、產品維護與保養

1、探測器在安裝后，每月需按下自檢按鈕對探測器測試，若發現故障，應該及時進行檢查或返回廠家維修。

2、正常環境下，電池續航可達1年以上，但在高溫高濕等環境中使用將縮短續航時間。

3、當探測器電池欠壓時，請及時更換相同型號電池，更換后，按下自檢按鈕能發出聲光報警提示即為更換成功。

4、探測器應在即將調試前安裝，在安裝前應妥善保管并采取相應的防塵、防潮、防腐蝕措施。

5、如發生探測器故障或其他問題，不要私自拆卸探測器進行維修，請斷開電源與當?shù)亟?jīng)銷商聯系。

6、遇到火災，探測器報警之后，建議更換新電池（火災發生時，探測器會一直報警，直到煙霧散去或沒電才會停止）。
