AL-H500數字融合報警智慧終端使用說明書

一?主要功能及性能指標

1. 主要功能

采用7寸TFT液晶顯示,顯示設備的狀態信息,包括報警?狀態等?

支持管理64個網絡設備,512個防區?網絡設備包含IP防區模塊?IP脈沖圍欄?IP張力圍欄?IP緊急按鈕?IP溫濕度探測器?IP紅外探測器等?

支持管理32個網絡聯動模塊的輸出聯動,同時支持管理64個IP擴展設備本身自帶的輸出聯動?

1個防區至多聯動8個聯動輸出點,聯動屬性和聯動時間可設置?

板載兩路報警輸出,一路無源繼電器報警輸出和1路有源報警輸出,報警輸出時間可設置?

支持8個無線遙控器,遙控器支持布防(脈沖電子圍欄為高壓布防)?撤防?脈沖電子圍欄低壓布防?復位?

支持通過微信小程序及中心接警軟件對主機遠程控制和接警功能?

支持布撤防警號提示功能,警號提示時間可設置?

支持通過配置工具修改防區名稱,防區名稱最多支持7個漢字?

支持6組定時布防撤防功能,支持周一至周日定時權限設置?

支持33個密碼管理,1組安裝密碼(管理員密碼)和32個用戶密碼;密碼為4位數字?

主機通過IP可實現同時連接6個中心接警軟件?

主機通過IP可實現同時連接32路網絡LED條屏設備或者IP鍵盤,實現顯示聯動報警的效果,同時 LED 條屏還能夠聯動語音?

IP鍵盤可以通過密碼以及遙控器對主機進行布撤防?

可以通過主機密碼?遙控器?中心接警軟件對主機?防區進行布撤防?

主機報警聲音支持開啟/關閉?報警聲音選擇和報警音量大小調節功能?

主機支持存儲1000條報警紀錄和1000條操作紀錄,掉電保存?進入設置可查詢?

支持防拆報警功能,防拆報警可設置開啟和關閉?

主機自帶時鐘芯片,掉電時間繼續運行?

支持局域網在線更新程序?

2. 電性能指標

輸入電源:DC12~24V

主機功耗:靜態耗電:150mA; 報警狀態:300mA

報警輸出口:1路無源常開報警輸出, 1路有源報警輸出500mA【有源輸出電壓和輸入電源一致】

遙控?zé)o線參數:433MHz

IP接口: 網絡速度為10M/100M自適應

外觀尺寸:230*140*35mm

二?產品結構功能介紹

1. 正面布局

1)?指示燈狀態說明:

電源指示(黃色燈,左邊位置):通電(亮)

狀態指示(紅色燈,中間位置):報警(亮)?通訊故障(1秒1次閃爍)?正常(滅)

布防指示(綠色,右邊位置):布防(亮)?系統單防區布防或撤防(1秒1次閃爍)?撤防(滅)

2)?按鍵功能說明:【說明:出廠默認密碼為1234】

首頁功能:按首頁鍵,無論在哪個頁面下操作,按首頁后,可跳轉到主頁?【免密】

菜單功能:按菜單鍵,輸入密碼,點擊屏幕確定鍵,可進入到主機的“編程菜單”【需密碼】

查詢功能:按查詢鍵,可快速查看報警記錄信息?【免密】

布撤防功能:撤防時,按布撤防鍵,可快速布防【免密】;布防時,按布撤防鍵,輸入密碼,點擊屏幕撤防鍵,可撤防?

消警功能(靜音):按消警鍵,提示輸入密碼,確認后,清除顯示的報警狀態,自身警號和語音停止報警,系統相關聯動也同步停止報警?

2. 背面布局

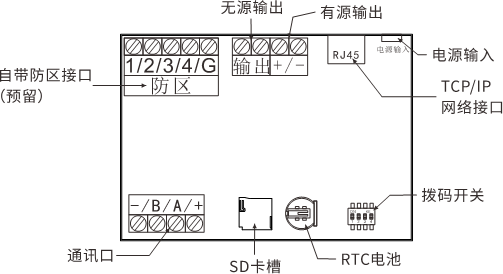

3?主機接線倉布局說明

1)?接線端口說明:

自帶防區接口:預留接口?

輸出接口:1路無源常開報警輸出, 1路有源報警輸出500mA【有源輸出電壓和輸入電源一致】?

RJ45接口:該接口為TCP/IP網絡接口,可適應10M/100M網絡接入?

電源輸入接口:該接口為標準3.5mmDC電源輸入口,內正?外負,輸入電壓為DC12~24V?

通訊口接口:該接口中A與B為預留,標識“+”為電源輸入輸出正極接口,標識“-”為電源輸入輸出負極接口,當電源輸入端為3.5mmDC座時,該接口為輔助輸出,當3.5mmDC座未接入電源時,可由該接口給主機供電?

RTC電池:該電池為RTC時鐘供電,裝上該電池可保證設備在掉電狀態下時鐘正常行走?

SD卡槽:SD卡主要用于工廠生產時顯示的工程更新,不作它用?

2)?撥碼開關說明:

撥碼1:恢復主密碼?設備斷電,撥碼1撥到ON端,設備上電啟動完成后生效?主機密碼恢復為1234?

撥碼2:預留?

撥碼3:校準屏?設備斷電,撥碼3撥到ON端,設備上電啟動完成后進入屏幕校準?

撥碼4:升級程序?設備斷電,撥碼4撥到ON端,設備上電后進入升級程序模式?

三?安裝說明

1?安裝說明

(1)?主機應安裝在適當?shù)母叨?span>,以方便所有操作人員進行操作?

(2)?將安裝支架拆下,放到需要安裝的墻上,畫好安裝孔位,打孔后將其固定牢固?

(3)?將主機接好線,對準安裝支架掛上即可?

2?主機與電源的連接

主機供電接口有兩種方式,一種為3.5mmDC電源插孔【電源輸入接口】,將12V電源的DC頭插入該孔即可給主機供電?另一種為接線端子【通訊口接口】,4P接線端子上標識“-/B/A/+”,其中“+”為電源輸入正,“-”為電源輸入負?

3?主機與警號的連接

通過主機的有源輸出接口接警號?有源輸出接口的“+”接警號正,“-”接警號負?

說明:布防警號提醒和撤防警號提醒功能只能連接輸出接口才有效

四? 防區類型說明

1?主機支持的防區及說明

所有防區類型都是在IP擴展設備上設置,針對該主機來說,所有防區均為24小時防區?

說明: 每個防區報警后,就地輸出?就地蜂鳴器提示?上報中心?

2?主機防區報警時間跟隨屬性說明

防區報警后,警號和蜂鳴器響,直到報警時間到,警號和蜂鳴器停止響?如果在報警的過程中,有撤防或者復位操作,警號和蜂鳴器停止響?

五? 主機的操作說明

說明:主機采用點陣液晶顯示,主機本身可操作也可編程?若主機的編程項有修改,退出編程后,需要對主機進行斷電重啟?

1? 密碼說明

主機總共有33個密碼,分為2種不同的權限密碼,權限說明如下:

具體操作請看下面的用戶操作說明?

2?用戶操作指南:【說明:出廠默認密碼為1234】

布防操作:按物理按鍵的“布撤防鍵”或者點擊屏幕上的“撤防狀態鍵”,輸入密碼后,點擊屏幕上的“布防鍵”

輸入指令后,語音播報“正在布防”,主機布防成功后,布防指示燈將常亮?

說明:若主機開啟了快速布防,按“布撤防鍵”,可快速布防?

撤防操作:按物理按鍵的“布撤防鍵”或者點擊屏幕上的“布防狀態鍵”,輸入密碼后,點擊屏幕上的“撤防鍵”

輸入指令后,語音播報“撤防成功”?布防指示燈將熄滅,表示該主機已進入撤防狀態?

低壓布防操作:按物理按鍵 “布撤防鍵”或點擊屏幕上的“撤防狀態鍵”,輸入密碼后,點擊屏幕上的“旁路鍵”

輸入指令后,進入低壓布防狀態(僅脈沖電子圍欄生效)?

消音操作:按物理按鍵的“消警鍵”或點擊屏幕上的“消音鍵”,輸入密碼后,點擊屏幕上的“確定鍵”,即可清除報警信息?

清除報警,并將聯動和電子圍欄輸出復位,即:清除當前報警?

編程界面操作:按物理按鍵的“菜單鍵”或點擊屏幕上的“設置鍵”,輸入密碼后,點擊屏幕上的“確定鍵”,即可進入編程菜單界面?

解除報警:撤防操作 或 消音操作

3?遙控器的使用

(1)?“閉鎖” 鍵:布防

(2)?“開鎖” 鍵:撤防

(3)?“頭像” 鍵:低壓布防操作

注:遙控器的功能與自學時遙控器所按的按鍵為準,如自學布防時,按了遙控器的“開鎖” 鍵,則遙控器的“開鎖” 鍵為布防?

4?主機主頁說明

5?報警頁面說明

(1)?設備操作可以單獨對報警設備進行布防撤防操作?

(2)?防區操作可以單獨對設備防區進行操作?

(3)?更多信息可以查看設備信息和防區信息?

(4)?設備編程可以對設備進行編程?

六?主機學習遙控器說明

主機最多支持8個遙控器控制?通過自學碼來實現遙控編碼?無線參數為,頻率433MHz,震蕩電阻為1.2M-4.7M歐姆?通過編程可以學習遙控器每個鍵的遙控功能,具體編程請參考 “七?主機編程說明”

注意:學習遙控器完成后,遙控器一定要測試至少一次,看是否正確?

七?主機編程說明

說明:按物理按鍵的“菜單鍵”或點擊屏幕上的“設置鍵”,輸入密碼后,點擊屏幕上的“確定鍵”,即可進入編程菜單界面?

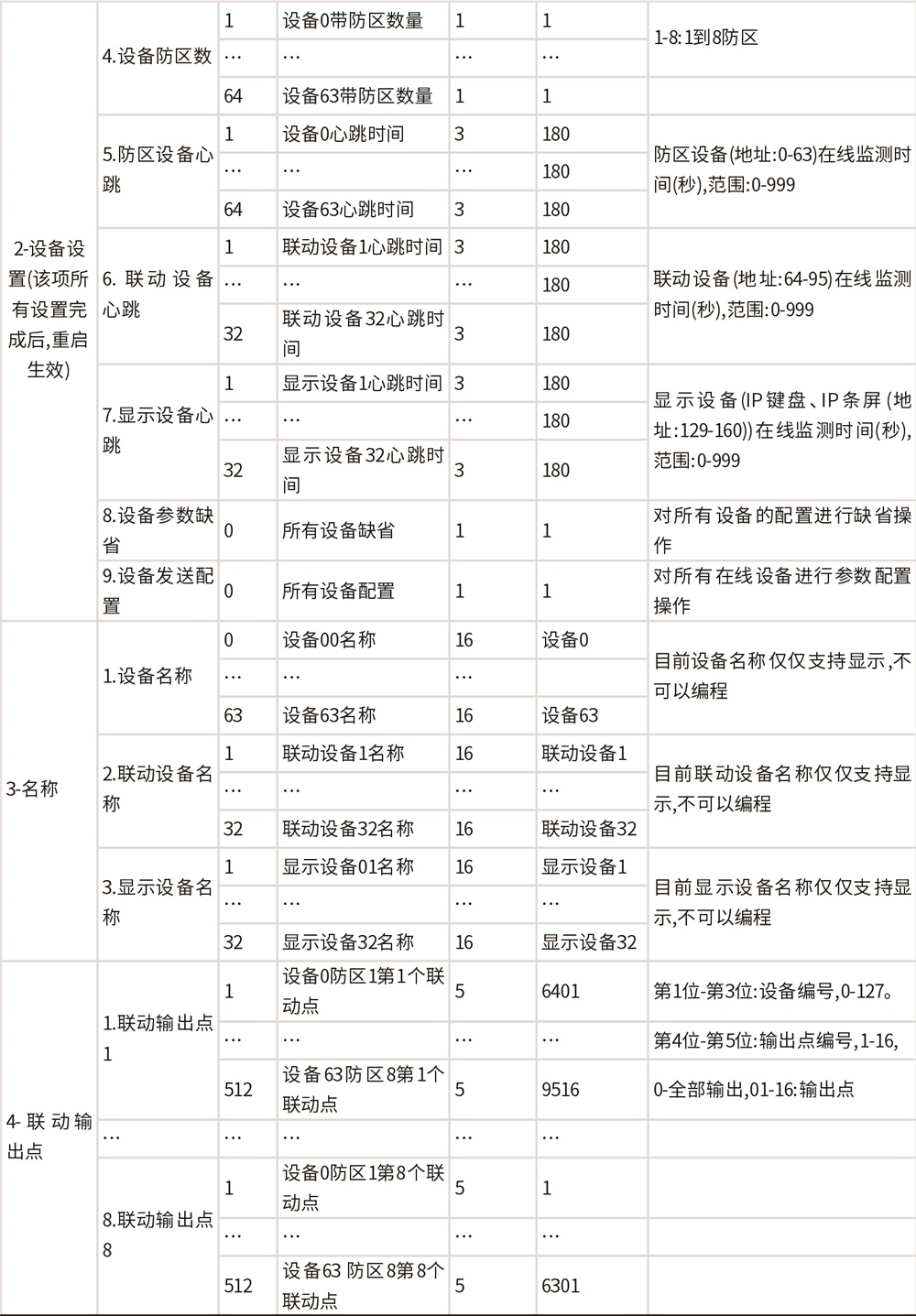

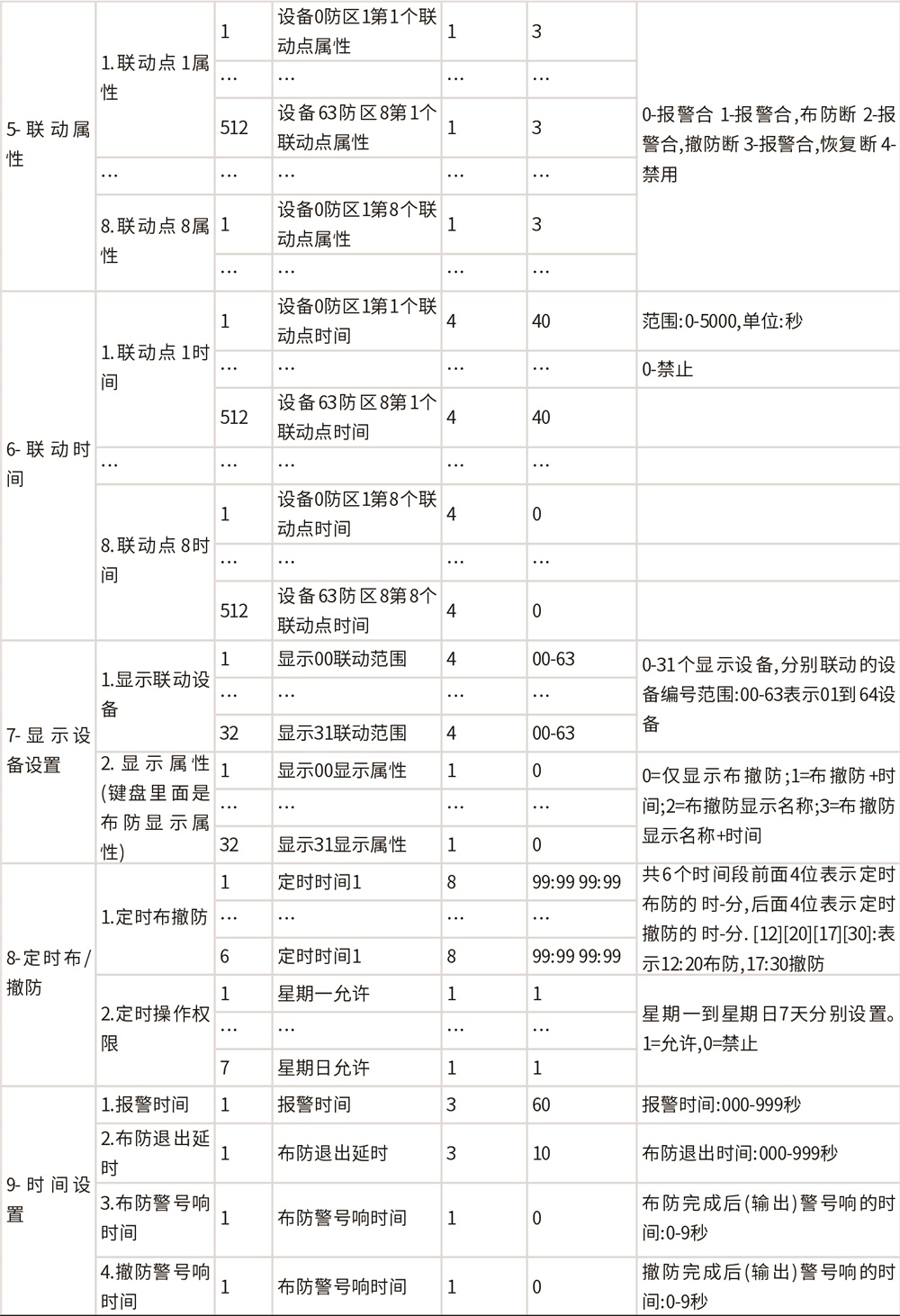

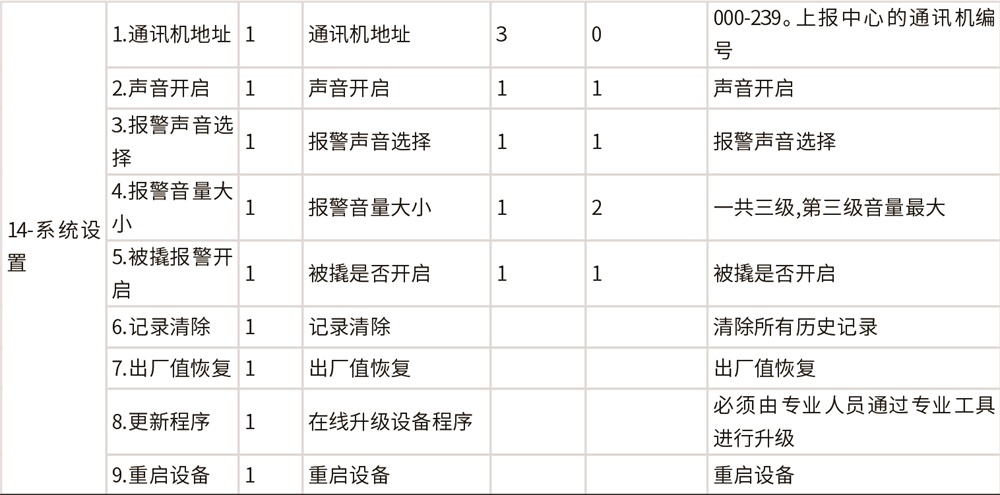

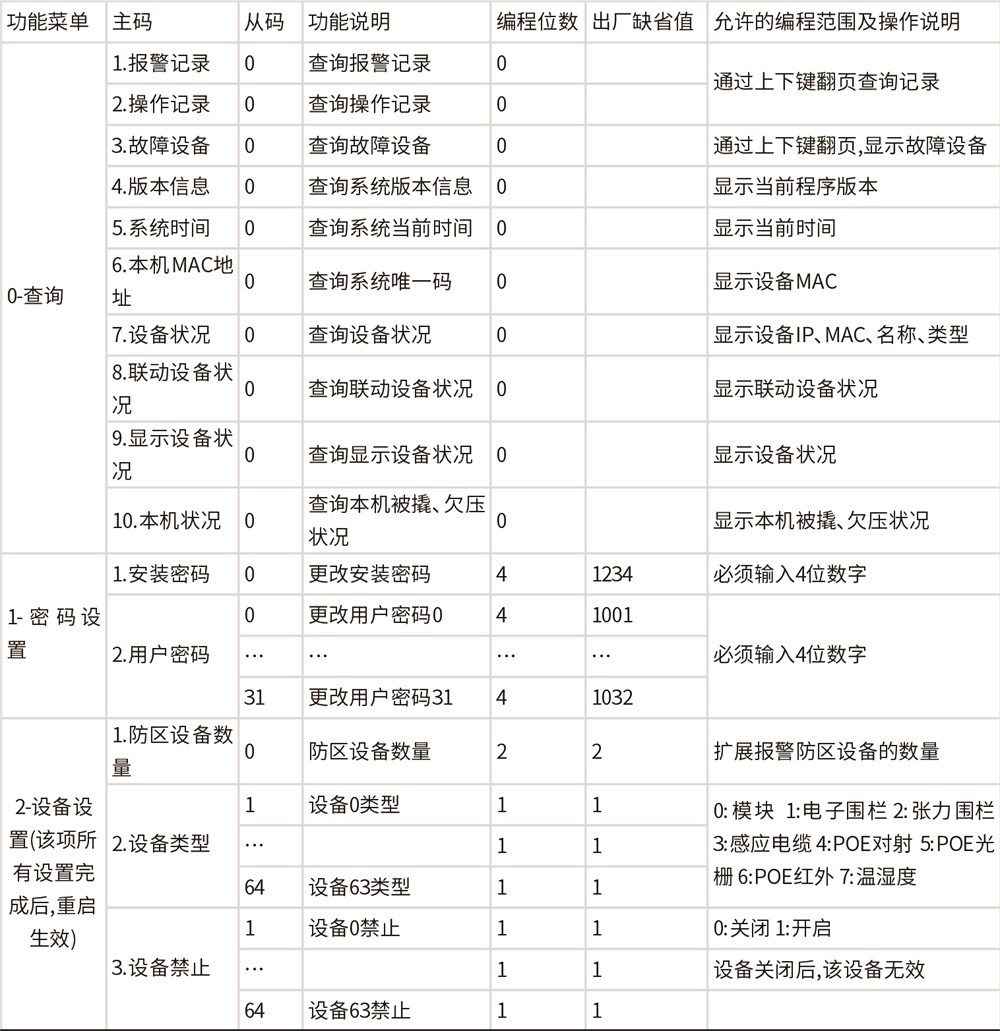

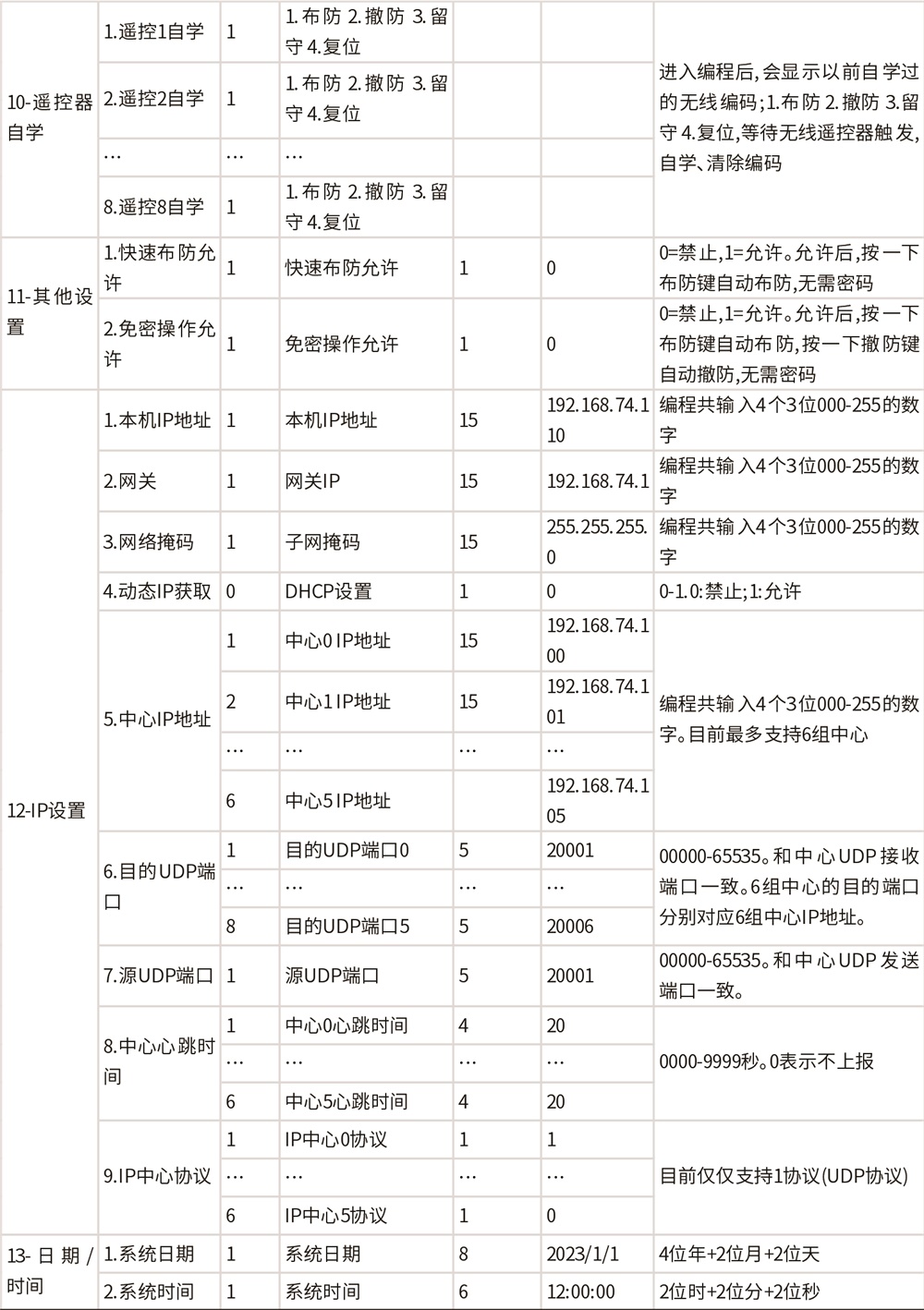

主機編程功能列表:

八?主機針對設備操作/查詢/編程的相關說明

設備相關編程的方式和系統編程相同?設備根據系統編程設置的設備類型不同,設備以及相關的防區會有不同的菜單及功能?目前共有IP擴展模塊?IP電子圍欄?IP溫濕度三類設備:

每種設備都包含以下6種菜單功能:1. 設備操作 2.設備查詢 3.設備編程 4.防區操作 5.防區查詢 4.防區編程?先將各類設備的菜單按照表格呈列出來?

IP擴展模塊

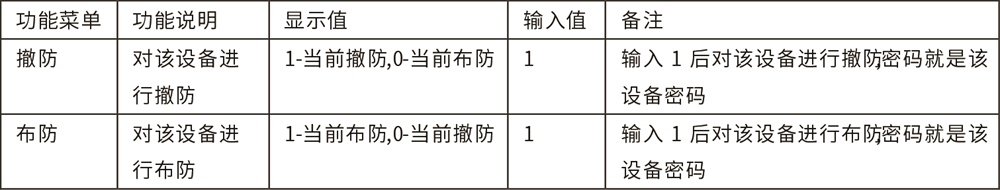

設備操作

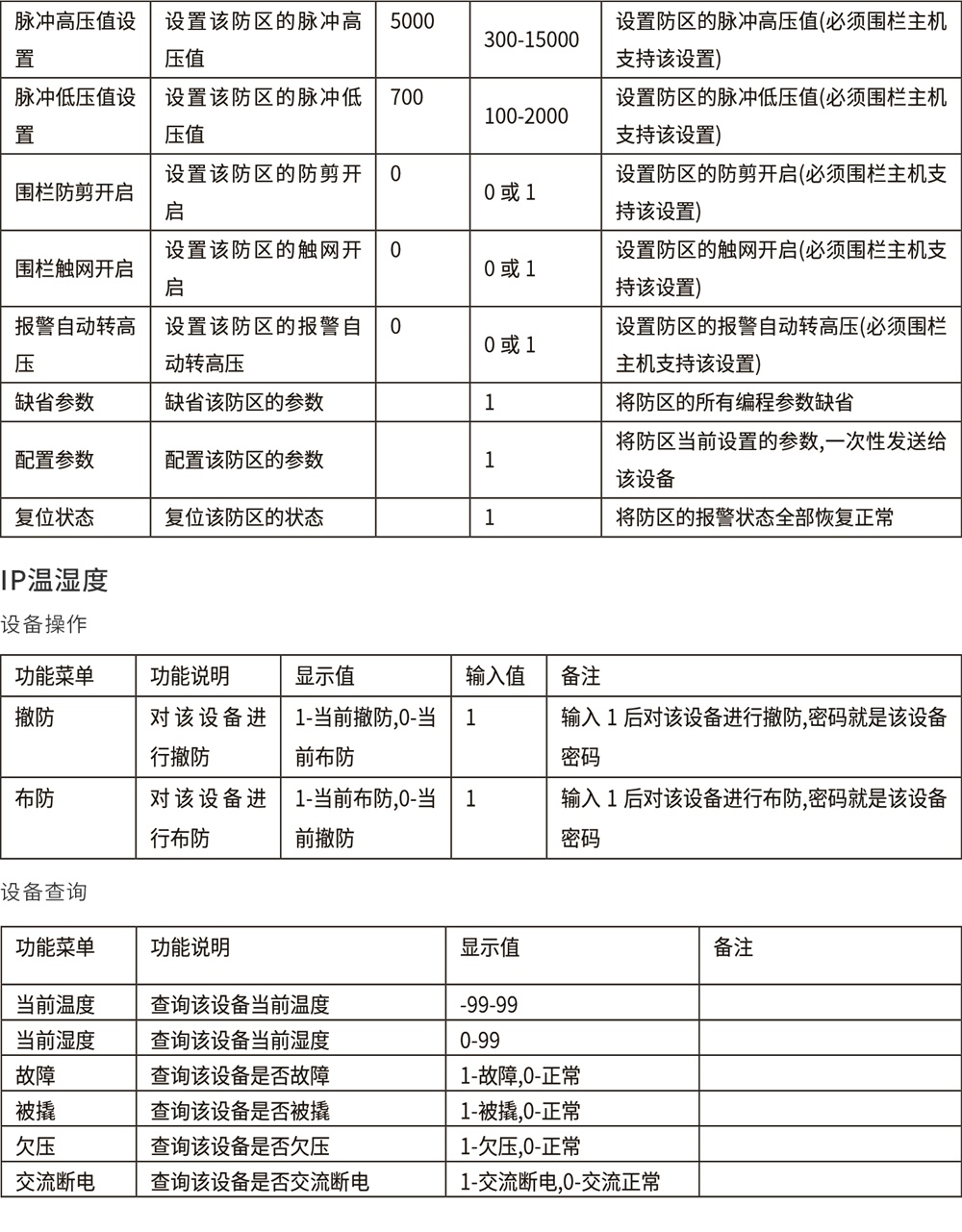

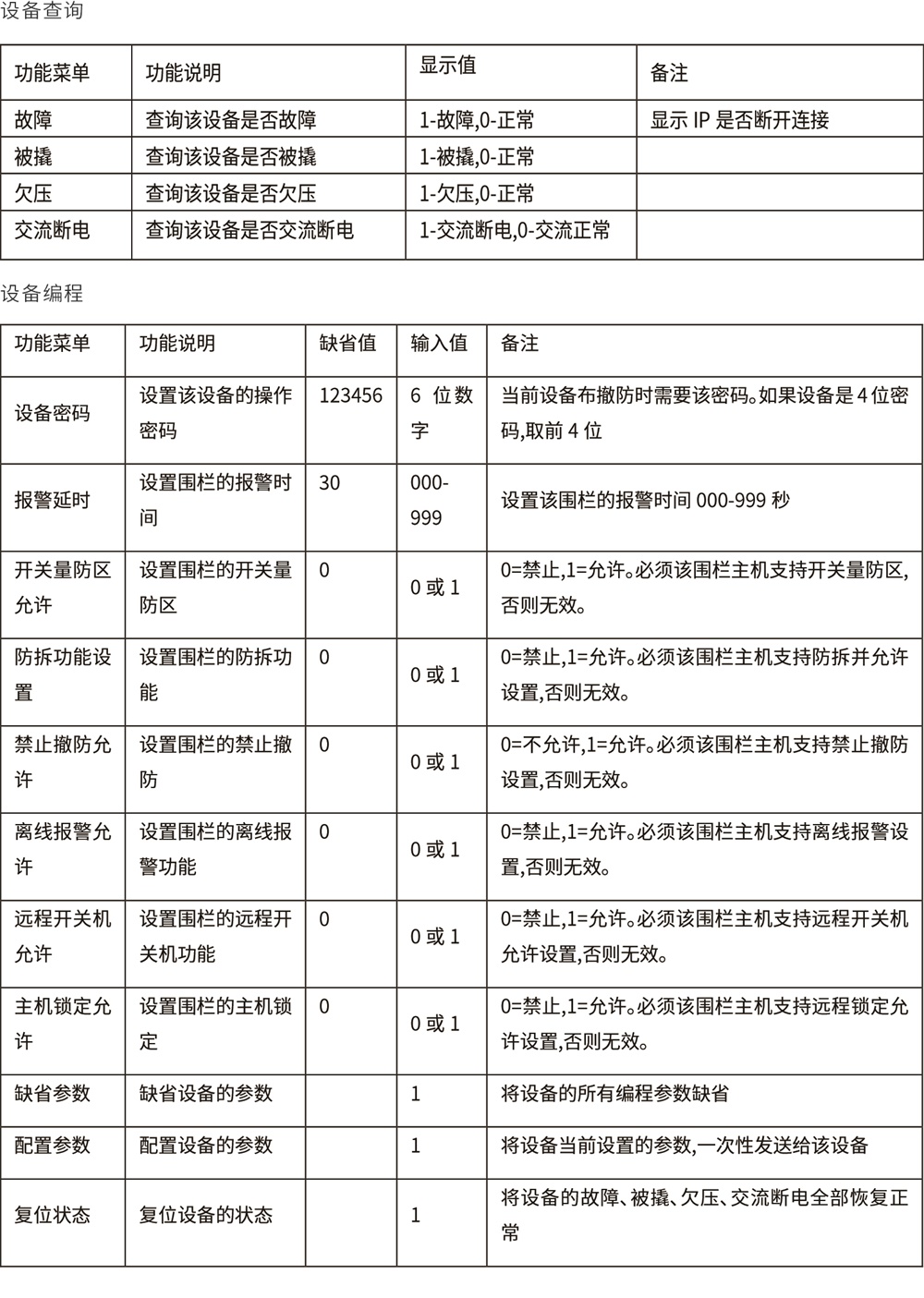

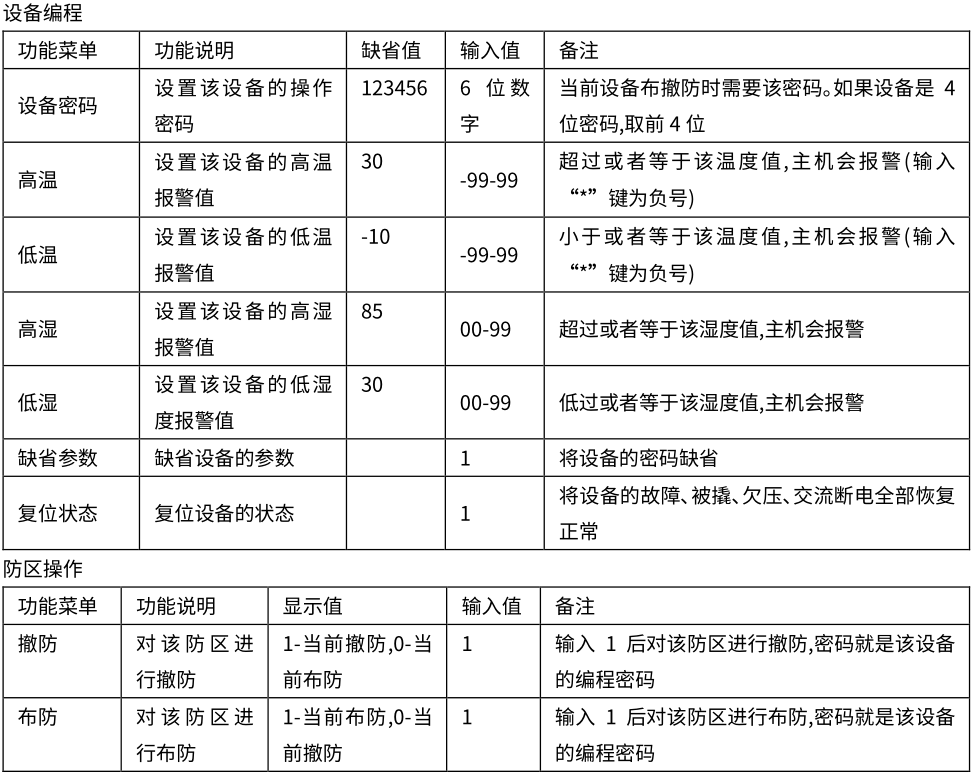

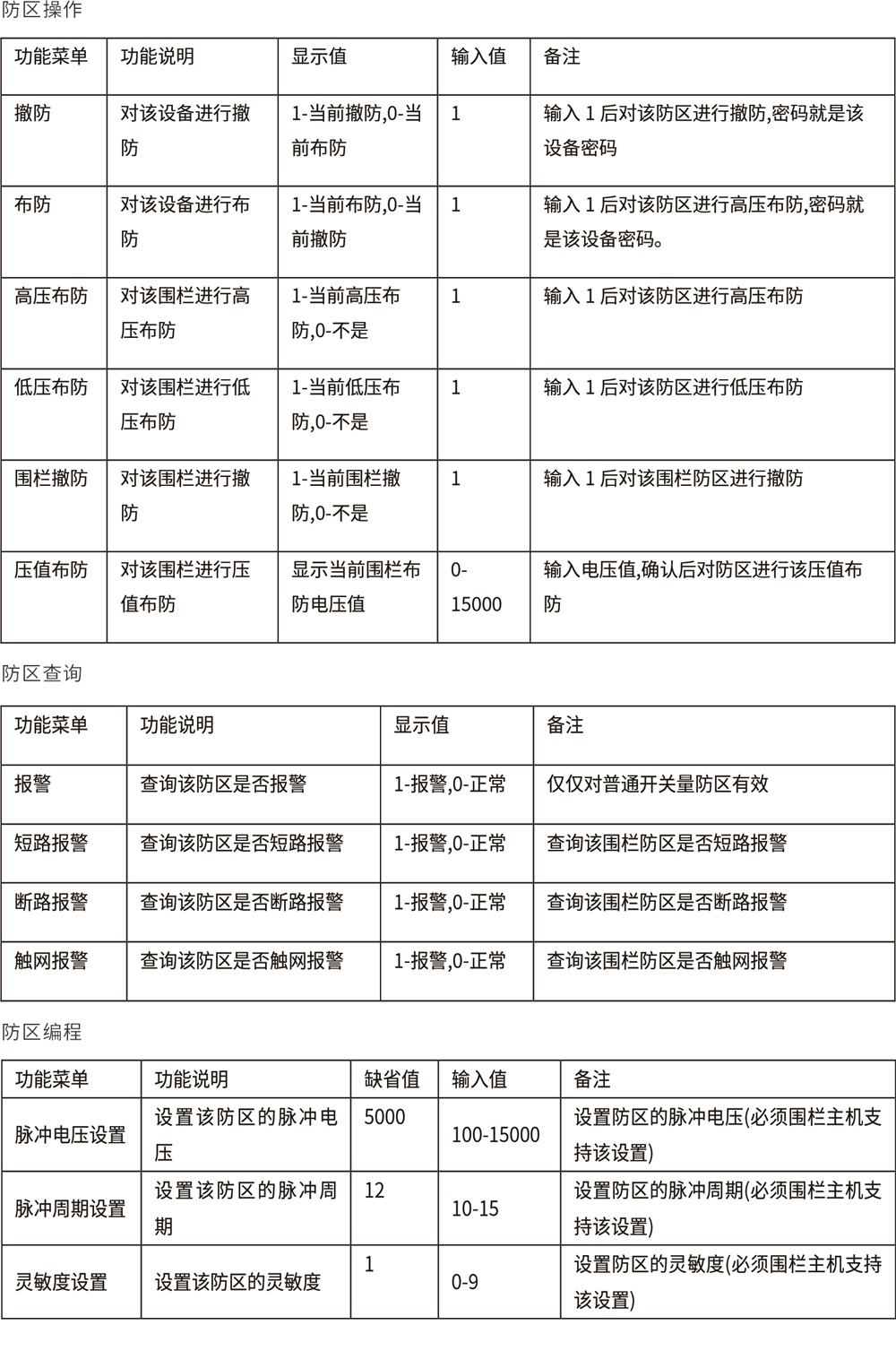

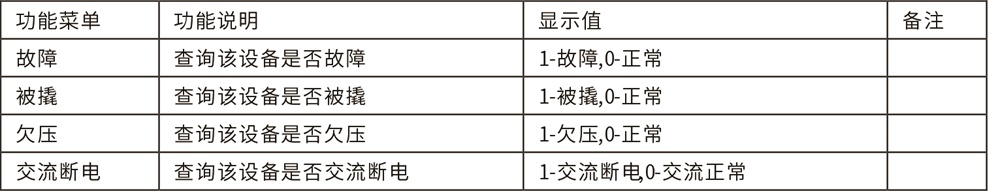

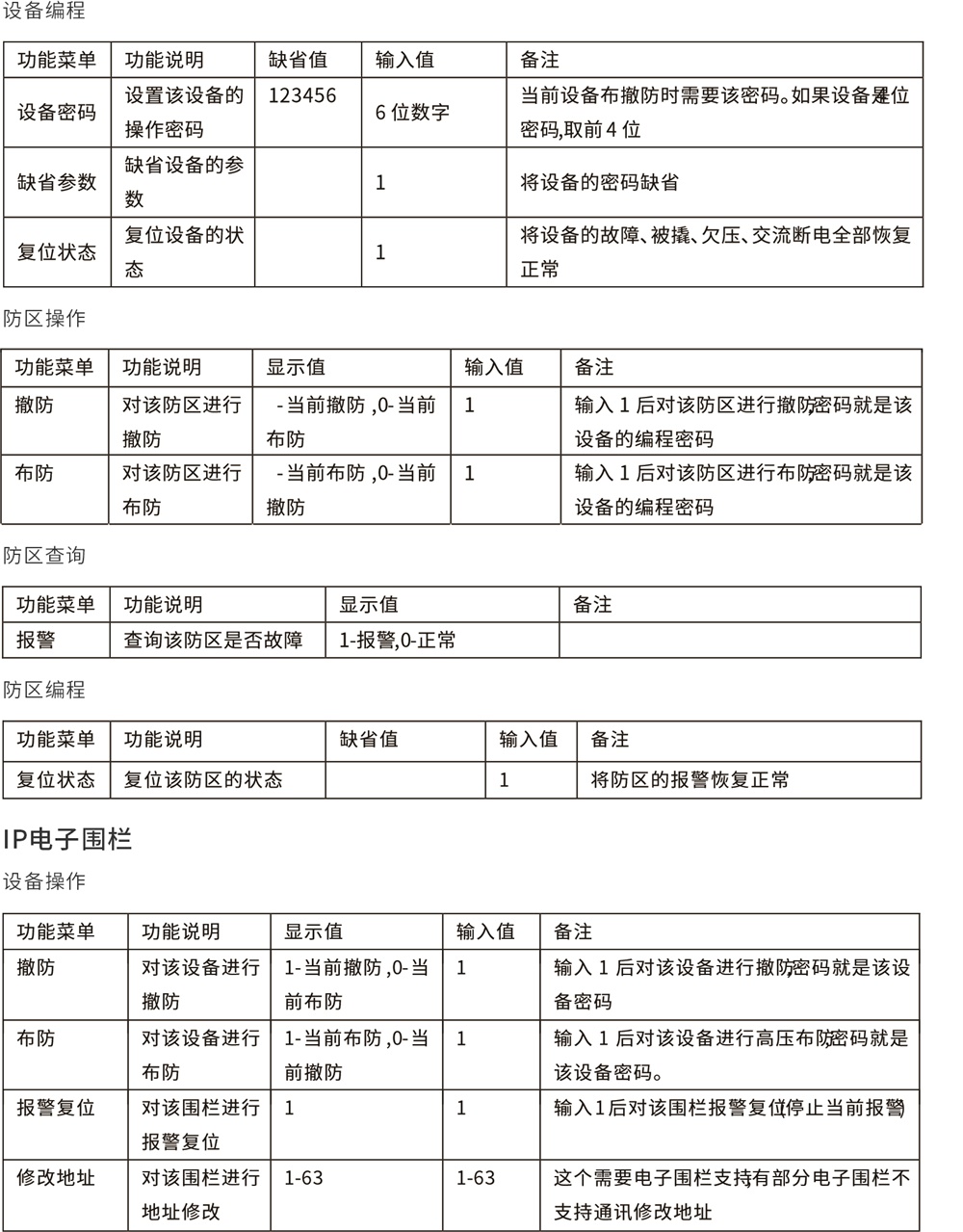

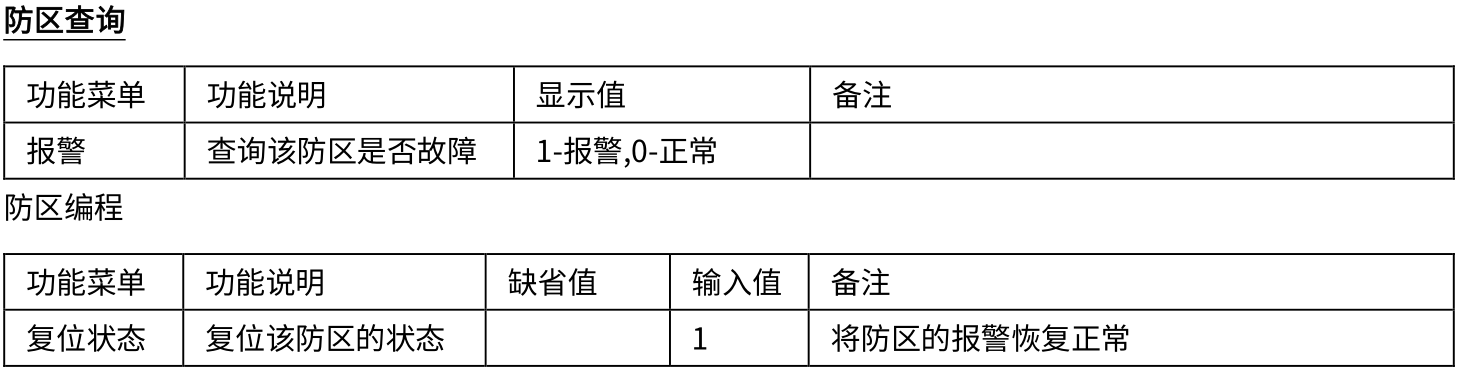

設備查詢

局域網升級程序說明:

程序升級:進入系統編程-》系統設置-》更新程序-》確認升級”?紅燈2秒的頻率閃爍,綠燈1秒的頻率閃爍,表示進入程序升級,然后使用專用的下載工具進行程序更新(一般專業人員才能使用)?

九?主機在IP網絡中的使用

主機可以通過IP網絡的方式與接警中心軟件通訊?接警中心軟件可以收到主機的報警?布撤防等信息,也可以對主機全部或單防區進行布撤防操作?

1.主機的IP參數編程

主機的IP參數編程包括DHCP?本機IP地址?中心1-6IP地址?網關?UDP目的端口1-6?UDP源端口?子網掩碼?中心1-6在線時間等參數編程?接警中心軟件的UDP端口與報警主機的目的端口號要保持一致?在局域網內UDP目的端口和UDP源端口可以保持一致?

若主機打開DHCP動態IP獲取功能,則本機IP為路由器動態分配的IP?在局域網使用,主機一般設置為靜態IP【本機IP地址】?

在互聯網使用時,掛在同一局域網下的主機的IP地址和UDP源端口號都是唯一的,通過設置路由器的轉發,將該主機的UDP源端口和所有主機的IP地址一一對應;IP掩碼一般為255.255.255.0,如果本機的IP地址為0.0.0.0,IP功能將被禁止?

2.主機可以上報中心的狀態信息

防區報警

通訊故障

欠壓

電子圍欄防區高低壓?撤防狀態,以及防區電壓

設備的撤布防狀態上報

設備被撬

單防區撤布防操作時,撤布防狀態上報

溫濕度上報

3.下接IP設備編程

下接IP擴展設備,IP擴展設備的地址從0到63,不可重復?

IP擴展設備的其中一個中心IP地址設為本主機的IP地址?

IP擴展設備的目的端口號為本主機的源端口號

IP擴展設備的在線上報時間根據實際需要設定,建議下接IP擴展設備的在線上報時間為10秒?

十?IP擴展設備的使用

1.IP擴展設備的類型說明

1)IP防區模塊,從1到8防區,一般為1防區?2防區?4防區?8防區?

2)也可以IP設備,如IP脈沖圍欄?IP張力圍欄?IP緊急按鈕?IP溫濕度探測器?IP紅外探測器等?

2.主機設備編程

1)設備數量可編程,設備數量從1到64?主機進入編程菜單,找到“2.系統編程”—》“設備設置”的“防區設備數量”下設置?

2)設備類型可選擇?在主機的“設備設置”的“設備類型”下設置?目前有,0:模塊1:電子圍欄2:張力圍欄3:感應電纜4:POE對射5:POE光柵6:POE紅外7:IP溫濕度這8種屬性?

3)設備是否啟用可編程,在主機的“設備設置”的“設備禁用”下設置打開或關閉設備?

4)每個設備防區數可編程,在主機的“設備設置”的“設備防區數”下設置?根據該設備防區數量編程?

5)每個設備的“設備在線時間”需要設定,根據該設備自身設定的在線上報時間基礎上增加20秒以上【默認180秒】,IP擴展設備的在線上報時間出廠時為10秒?

十一?聯動使用

1.聯動設備說明

聯動設備有兩種類型?
第一種為16路多功能輸出模塊(注意:要增加IP模塊),最多接32臺,設備地址從64到95,每臺16個輸出,一共512個輸出?
第二種為IP防區擴展模塊自身帶的第1個輸出,最多接64個,設備地址從0到63?

2.聯動設備編程

舉例:如果主機需要接1個16路聯動模塊,需要如下設置:

1)主機編程:主機進入編程菜單,找到“2.系統編程”—》“設備設置”的第6項“6.聯動設備心跳”,聯動設備心跳要設置比聯動設備的在線上報時間多20秒以上【默認設置為180秒】?

2)聯動模塊的參數設置:要將聯動模塊其中1個中心IP地址設置為本主機的IP地址?目的端口號為本主機的源端口?聯動模塊的在線上報時間為10秒?

3)聯動模塊的輸出編號說明:輸出編號從1到64,其中編號1-16為第1個聯動模塊上的1-16號輸出?其中編號17-32為第2個聯動模塊上的1-16號輸出,以此類推?

4)防區聯動輸出點可編程,表示某防區聯動的輸出點

主機進入編程菜單,找到“2.系統編程”—》在“4-聯動輸出點”下“聯動輸出點1-8”設置,選擇需要進行聯動的防區號進入,輸入5位數聯動編號【第1位-第3位:聯動模塊的設備地址從64到95?第4位-第5位:輸出點編號,1-16,0-全部輸出】,表示該防區報警,聯動的輸出都會聯動合上?

3.聯動屬性

1)屬性范圍:0-報警合1-報警合,布防斷2-報警合,撤防斷3-報警合,恢復斷4-禁用?

十二?顯示設備使用

1.顯示設備說明

顯示設備有兩種類型:第一種為網絡鍵盤;第二種為網絡LED條屏?
主機支持32臺顯示設備;顯示設備的地址從129-160?

2.顯示設備編程

舉例:如果主機需要接4臺顯示設備,需要如下設置:

1) ?主機編程:主機進入編程菜單,找到“2.系統編程”—》“2-設備設置”的第7項“7.顯示設備心跳”,顯示設備心跳要設置比顯示設備的在線上報時間多20秒以上【默認設置為180秒】?

2) ?主機編程:主機進入編程菜單,找到“2.系統編程”—》“7-顯示設備設置”下“顯示聯動設備”設置,輸入4位數,4位數表示聯動設備的范圍,前兩位為設備起始編號,后兩位為設備的終止編號?例如:顯示1的“顯示聯動范圍”為0105,表示設備01到設備05報警,顯示1都會顯示?

3) ?顯示設備的參數設置:要將顯示設備其中1個中心IP地址設置為本主機的IP地址?目的端口號為本主機的源端口?顯示設備的在線上報時間為10秒?

3.布防顯示屬性

布防顯示屬性范圍:0=僅顯示布撤防;1=布撤防+時間;2=布撤防顯示名稱;3=布撤防顯示名稱+時間?這4項在布撤防狀態下顯示的屬性,名稱為被聯動顯示的第一臺設備的名稱?

十三?使用舉例

假設該主機接10個IP擴展設備,其中有5臺1防區電子圍欄主機,5臺2防區IP模塊?編程步驟如下:

1) ?設置主機的IP參數(默認安裝密碼“1234”)

?  按主機屏幕的數字“1”?“2”?“3”?4”,按右下角“確定鍵”,進入編程模式,選擇“2.系統編程”,點擊后進入編程功能選擇?按“向下鍵”,選擇“12-IP設置”,點擊進入?顯示“1.本機IP地址”?

?  點擊進入到修改模式,輸入“192.168.001.016”共12個數字,四個“.”?本機IP地址改為“192.168.001.016”?修改完成后,按右上角“返回鍵”,退出?又顯示“1本機IP地址”?

?  類似上面的步驟,選擇網關?掩碼等參數修改?

?  修改“中心IP地址”,有6個中心IP地址?此處更改中心1的IP為“192.168.001.015”,接警中心軟件1的IP地址?目的UDP端口1為“20001”?源UDP端口1為“20001”?如果需要上報多個接警中心軟件,類似上面的步驟設置其它中心的IP地址?目的UDP端口和源UDP端口?

?  關掉“DHCP設置”輸入0即可?

?  中心1的心跳時間設為20秒?

?  IP中心協議設為UDP協議,如果只有一個中心,設置中心1協議為UDP即可,其它中心協議設置為禁止?

2)?設置IP擴展設備的IP參數及地址

?  IP擴展設備的IP參數及地址請參考對應的設備的配置工具設置,注意事項如下:

?  5臺電子圍欄的設備地址為1到5,5臺2防區IP模塊的設備地址為6到10,通訊機地址均為0和主機的通訊機地址一致【主機的通訊機地址在“14-系統設置”的“1.通訊機地址”下設置)】?注意:每個設備的IP地址以及設備地址不能重復;所有的設備的通訊機地址相同,和主機的通訊機地址一致?具體設置方式請參考不同設備的說明書?

3) ?主機添加設備

?  設備數量可編程,設備數量從1到64?主機進入編程菜單,找到“2.系統編程”—》“設備設置”的“防區設備數量”下設置數量為11?

?  設備類型可選擇?在主機的“設備設置”的“設備類型”下設置?5臺電子圍欄的設備類型選擇電子圍欄,5個2防區IP模塊的設備類型選擇模塊?

?  設備是否啟用可編程,在主機的“設備設置”的“設備禁用”下,關閉設備0.【目前實例中的設備地址從1到10】

?  每個設備的防區數可編程,在主機的“設備設置”的“設備防區數”下設置?5臺電子圍欄和5個2防區IP模塊防區數量設置為2?

?  每個設備的“設備在線時間”需要設定,根據該設備自身設定的在線上報時間基礎上增加20秒以上【默認180秒】,IP擴展設備的在線上報時間出廠時為10秒?

4) ?主機斷電重啟

5) ?用戶操作手冊

?  布防操作:按物理按鍵“布撤防鍵”或者點擊屏幕上“撤防狀態鍵”,輸入密碼后,點擊屏幕上的“布防鍵”

?  輸入指令后,語音播報“正在布防”,主機布防成功后,布防指示燈將常亮?

?  說明:若主機開啟了快速布防,按“布撤防鍵”,可快速布防?

?  撤防操作:按物理按鍵“布撤防鍵”或者點擊屏幕上的“布防狀態鍵”,輸入密碼后,點擊屏幕上“撤防鍵”

?  輸入指令后,語音播報“撤防成功”?布防指示燈將熄滅,表示該主機已進入撤防狀態?

?  低壓布防操作:按物理按鍵的“布撤防鍵”或者點擊屏幕上的“撤防狀態鍵”,輸入密碼后,點擊屏幕上的“旁路鍵”

?  輸入指令后,進入低壓布防狀態(僅脈沖電子圍欄生效)?

?  消音操作:按物理按鍵的“消警鍵”或點擊屏幕上的“消音鍵”,輸入密碼后,點擊屏幕上的“確定鍵”,即可清除報警信息?

?  清除報警,并將聯動和電子圍欄輸出復位,即:清除當前報警?

?  編程界面操作:按物理按鍵的“菜單鍵”或點擊屏幕上的“設置鍵”,輸入密碼后,點擊屏幕上的“確定鍵”,即可進入編程菜單界面?

?  解除報警:撤防操作或消音操作
