1、產品概述

本產品為高穩定性被動紅外探測器。它使用信號分析處理技術，達到了很高的探測和防誤報性能。當有入侵者通過探測區域時，探測器將自動探測區域內入侵者的活動，并向控制主機發送報警信號。產品適合家庭住宅區、樓盤別墅、廣房、商場、倉庫、寫字樓等場所的安全防范。

2、產品圖片

3.功能特點

.智能邏輯控制，濾除各種誤報

.真實溫度補償技術

.雙極性脈沖計數可調

.抗白光干擾

.抗射頻千擾(20V/m -1GHz)

.菲涅爾光學透鏡

.吸頂安裝

.報警輸出NC/NO可選擇

.采用SMT工藝制造，抗干擾能力強

4.技術參數

工作電壓：DC9-16V

消耗電流：≤18mA(DC12V時)

探測范圍：直徑8米(安裝高度在3.6米時)

探測角度：360度

自檢時間：約60S

報警指示：紅色LED

覆益區域：遠區24個，中區24個，近區6個

傳感器：雙元熱釋紅外傳感器

工作溫度：-10℃ – 50℃

環境濕度：最大95%RH(無凝結現象)

抗RF干擾：l10MHz-1GHz 20Wm

安裝方式：吸頂安裝

安裝高度：2.5-6米

報警輸出：NC/NO可選擇，接點DC28V 100mA

防拆輸出：NC，接點DC28V 100mA

5.安裝條件

1、應避免安裝在戶外、有寵物白勺地方、空調附近、熱源附近、大陽直射的地方、轉動的物體下面。

2、安裝表面應堅固，且不振動.

3、將探測器安裝在入侵者容易通過的地方。

6.安裝步驟

• 1、逆時針方向旋轉探測器前蓋，將探測器打開

• 2、松開固定線路板的螺絲，移開線路板

• 3、在后蓋走線槽上打出出線孔。

• 4,選擇合適的高度安裝后蓋

• 5、用螺絲固定好線路板。

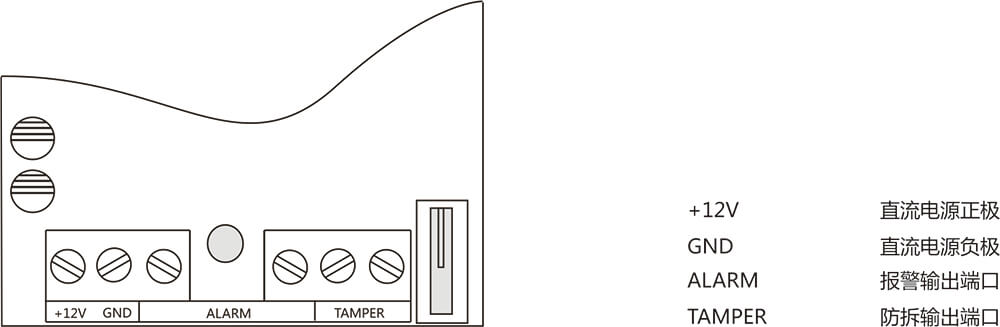

• 6、連接好接線端子(見接線示意圖)

• 7、裝好前蓋。

7、產品的使用

8.操作說明

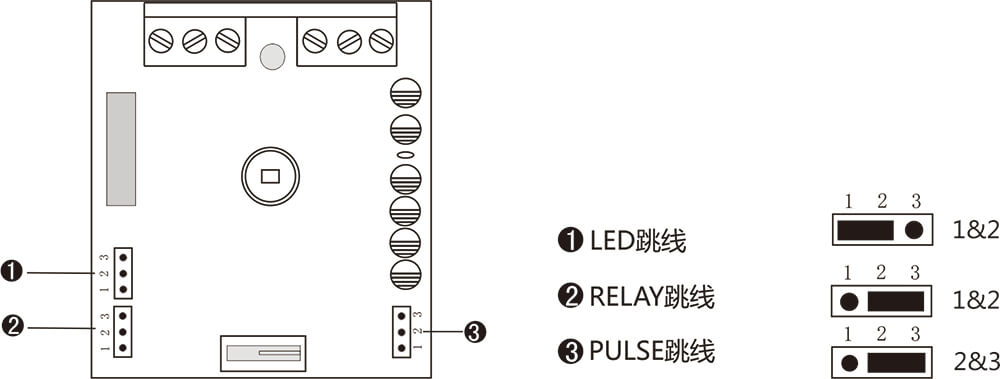

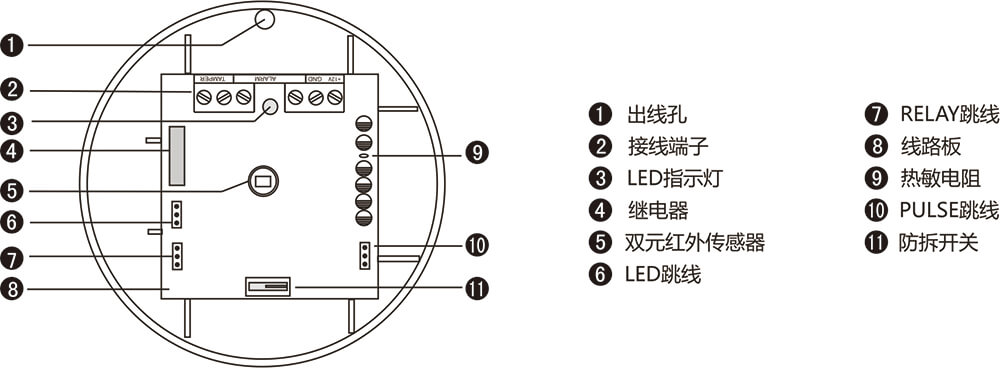

1、功能跳線設置

1),  PULSE跳線：脈沖調節跳線，通過調節脈沖計數可改變探測器的靈敏度和抗射頻干擾能力。

選擇1&2：為一級脈沖，探測靈敏度較高，有較好的抗射頻千擾能力，適合一般的環境;

選擇2&3：為二級脈沖，探測靈敏度高，抗射頻干擾能力更強。適合射頻干擾嚴重的環境;

斷開：為三級脈沖，探測靈敏度偏低，具有極高的頻干擾能力，適合射頻干擾非常嚴重的環境

2)、RELAY跳線：NC/NO選擇跳線，用于設置報警輸出狀態，可根據不同類型主機的規格要求選擇不同的輸出狀態，

選擇1&2：為NO(常開狀態)，

選擇2&3：為NC(常閉狀態);

出廠設置為2&3，NC(常閉狀態)。

3)、LED跳線：用于控制LED指示燈，不影響探測器正常工作

選擇1&2：開啟LED指示燈：

迭擇2&3：關閉LED指示燈;

為了增強探測器的隱蔽性，測試完畢后可關閉LED指示燈

2、步行測試

接通12V直流電源，LED指示燈亮，探測器進入自檢狀態，自檢時間約60秒，LED指示燈滅時表示探測器進入正常監測狀態。測試者應在探測范圍內與紅外探測器安裝的墻壁平行方向走動，探測器LED指示燈亮，表示探測器進入報警狀態。

9.注意事項

1、請按說明書正確地安裝和使用，不可觸摸傳感器表面，以免影響探測器靈敏度）如需清潔傳感器，請斷開電源后用軟布沾少許酒精擦拭。

2、本產品可以減少事故的發生，但不能確保萬無一失。為了您的安全，除了正確使用本產品，在日常生活中要提高警惕，加強安全預防意識。

3、為保證探測器能夠正常的工作應保持探測器電源的正常工作，必須周期性地進行步行測試，建議每周一次。

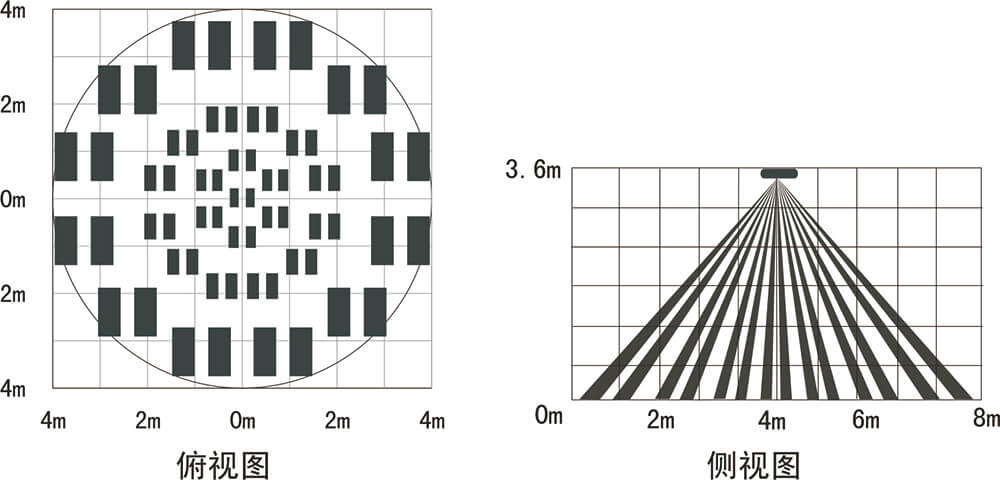

10、探測范圍圖
